SWP-G सुपर छोटो फ्लेक्स प्रकार विश्वव्यापी संयुक्त युग्मन

SWP-G सुपर छोटो फ्लेक्स प्रकार विश्वव्यापी संयुक्त युग्मन

Raydafon को SWP-G सुपर सर्ट फ्लेक्स प्रकार युनिभर्सल संयुक्त युग्मन तपाईले खोजिरहनु भएको कुरा हो। यो विशेष गरी ती कम्प्याक्ट सेटअपहरूको लागि बनाइएको हो जहाँ प्रत्येक इन्चको गणना हुन्छ, तपाईंलाई चाहिने पावरमा स्किमिङ नगरी।


टाइट स्पेस र भारी मेसिनरीका लागि उच्च-टोर्क युग्मन

जब निर्माण गियर वा कृषि फसल काट्ने को आवश्यकता छविश्वव्यापी संयुक्त युग्मनजुन टाइट स्पेसमा फिट हुन्छ तर अझै ठूलो टर्क प्रदान गर्दछ, Raydafon SWP-G कामको लागि बनाइएको छ। सुपर छोटो डिजाइन, लचिलो तत्व, र 224 kN·m टर्क सम्म — कार्यसम्पादनमा कुनै सम्झौता हुँदैन।

२२५–३५०mm

Gyration व्यास

224kN·m

अधिकतम टोक़

५°

कोणीय गलत संरेखण

ISO 9001

गुणस्तर मानक

कम्प्याक्ट पावर

सुपर छोटो, तंग सम्मेलनहरूको लागि निर्मित

"सुपर छोटो" डिजाइन एउटा लेबल मात्र होइन - यसले अन्य कपलिंगहरू पुग्न नसक्ने टाइट स्पटहरूमा निचोड्छ। Gyration व्यास 225mm देखि 350mm मध्यम आकारको भारी उपकरणमा फिट हुन्छ।

छोटो फ्लेक्स युनिभर्सल संयुक्त युग्मनको रूपमा, यसले 224 kN·m सम्मको टोकक बोक्ने क्रममा 5 डिग्रीसम्म कोणीय मिसालाइनमेन्ट ह्यान्डल गर्छ। बिल्ट-इन लचिलो तत्वले झटका र कम्पनहरू सोक्छ त्यसैले अन्य भागहरूले पहिरन लिँदैनन्।

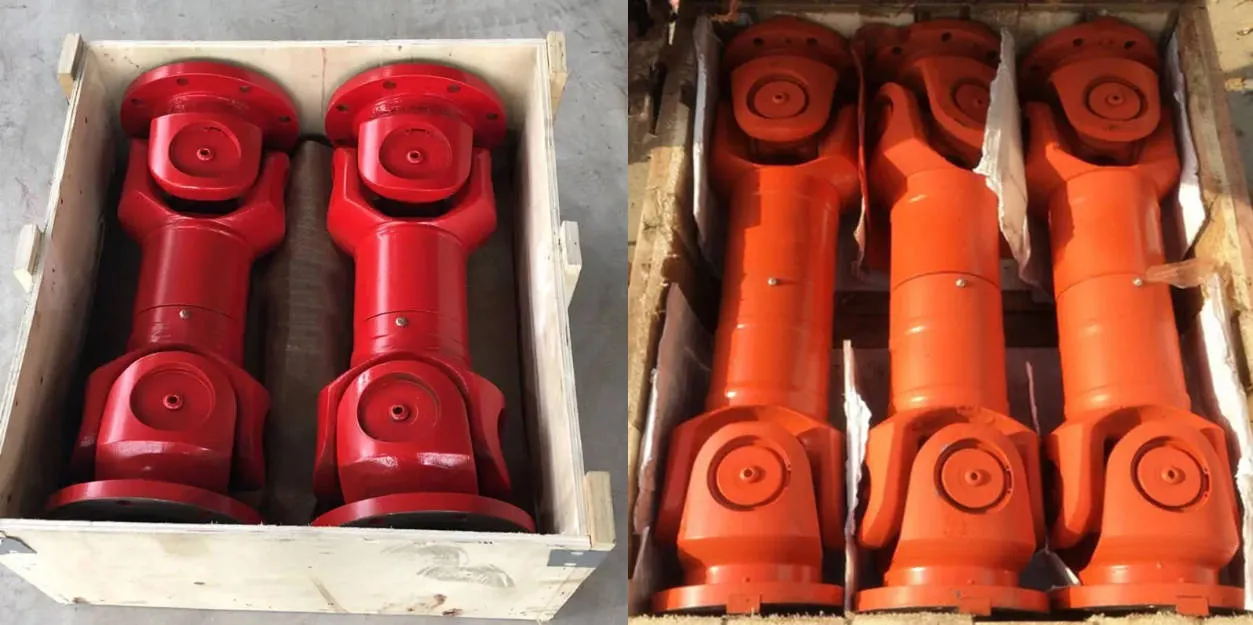

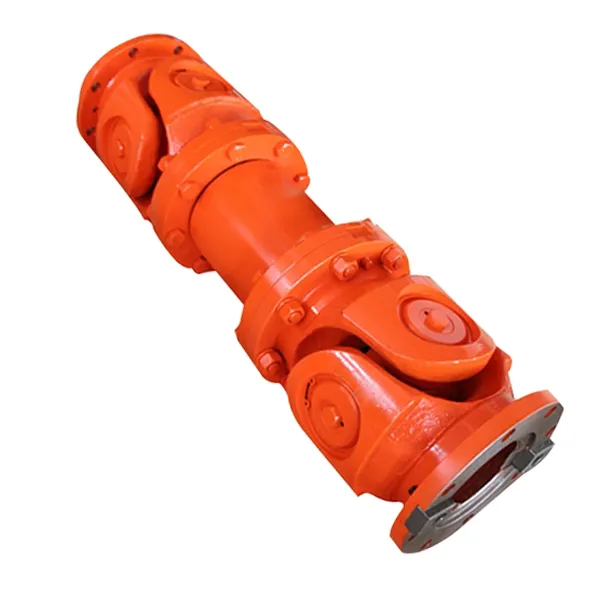

Raydafon SWP-G super short flex type universal joint coupling

उत्पादन विशिष्टता

SWP225G देखि SWP350G सम्म पाँच मानक मोडेलहरू। टर्क 56 kN·m देखि 224 kN·m सम्म हुन्छ। अनुरोधमा अनुकूलन आकारहरू उपलब्ध छन्।

मोडेल D (मिमी) Tn (kN·m) Tf (kN·m) β≤ L (मिमी) M (kg)
SWP225G 225 56 28 ५° 470 78
SWP250G 250 80 40 ५° 600 142
SWP285G 285 112 56 ५° 665 190
SWP315G 315 160 80 ५° 740 260
SWP350G 350 224 112 ५° 850 355

नोट: मार्किङ उदाहरण — gyration व्यास D=315mm, किस्त लम्बाइ L=620mm, G प्रकार छोटो बिना फ्लेक्स प्रकार: SWP315GX620 युग्मन।

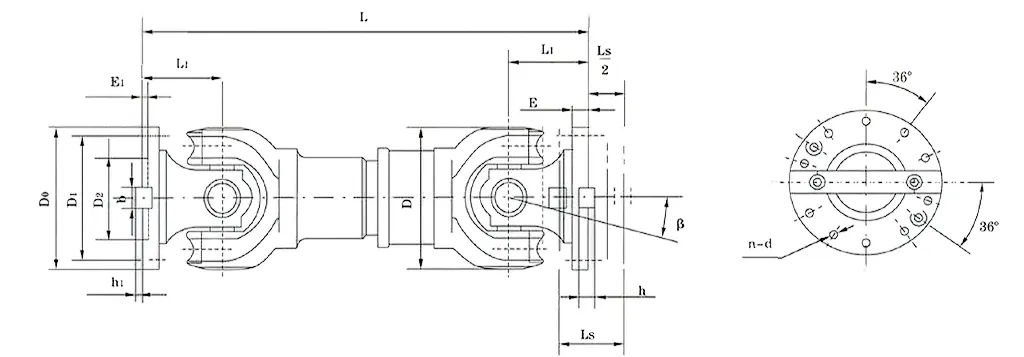

SWP-G coupling dimension drawing

उत्पादन आवेदन

टाइट स्पटहरूको लागि निर्मित जहाँ तपाईंलाई लचिलोपन र शक्ति दुवै चाहिन्छ। शाफ्टहरू पूर्ण रूपमा पङ्क्तिबद्ध नभएको बेला पनि भारी भागहरूको लागि ठाउँ नभएको ठाउँहरूमा टर्क कुशलतापूर्वक सार्छ।

निर्माण उपकरण

उत्खननकर्ताहरू र लोडरहरू कडा ठाउँहरू छन् जहाँ भागहरू एकसाथ नजिक हुन्छन्। SWP-G ठीक भित्र फिट हुन्छ, कम्पनहरू भिजाएर र निरन्तर आन्दोलनलाई ह्यान्डल गर्दै।

कृषि मेसिनरी

असमान खेत जोत्ने ट्र्याक्टरहरू र कच्ची भूभागमा फसल काट्ने। अफ-रोड कार्यबाट कोणीय मिसाइलाइनमेन्टमा समायोजन गर्छ, पहिरन घटाउँछ।

समुद्री सेटअपहरू

डुङ्गाहरूमा कडा इन्जिन डिब्बाहरू। जंग-प्रतिरोधी निर्माणले छालहरू र प्रोपल्सनबाट नुनिलो पानी र गतिशील भारहरू ह्यान्डल गर्दछ।

नवीकरणीय ऊर्जा

वायु टर्बाइन र सौर ट्रयाकरहरूलाई सीमित स्थानहरूमा सटीक नियन्त्रण चाहिन्छ। थोरै ब्याकल्याश र कम मर्मतसम्भारको साथ उच्च टोक़।

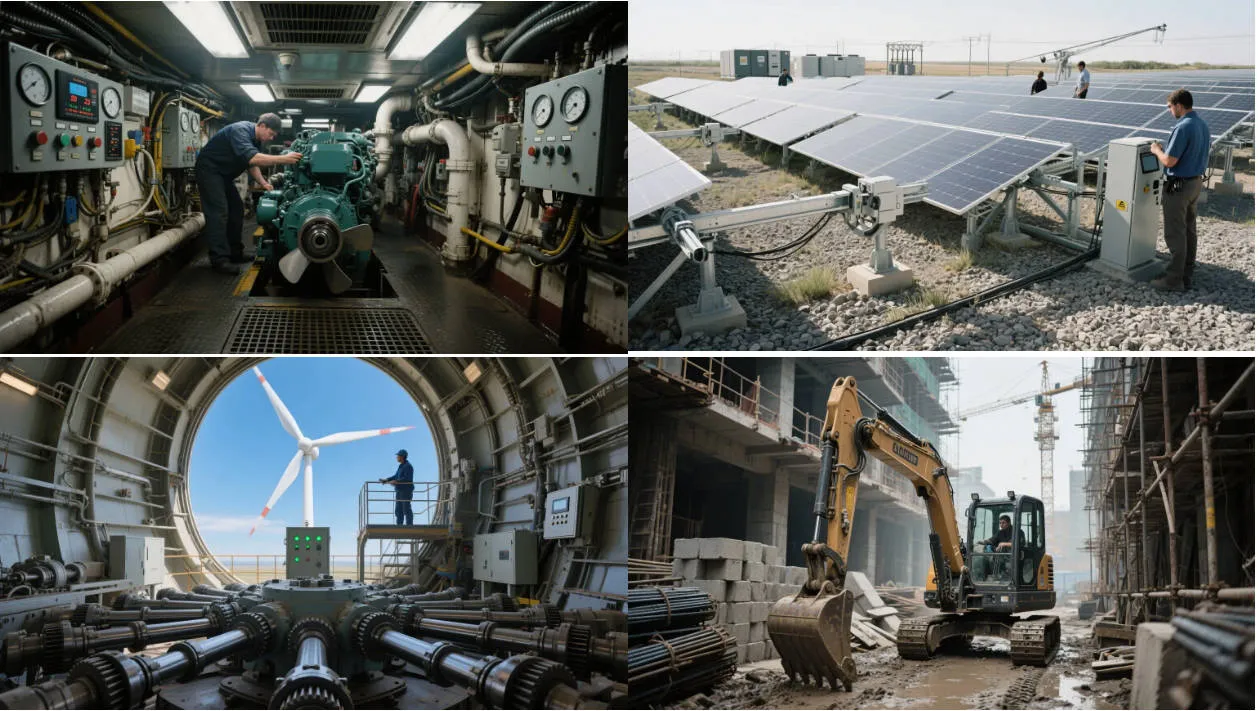

SWP-G coupling applications

उत्पादन सुविधाहरू

कम्प्याक्ट निर्माण, उच्च टोक़, टिकाउ सामग्री, र जंग प्रतिरोध - माग वातावरणमा निरन्तर कर्तव्यको लागि ईन्जिनियर गरिएको।

उच्च-टोर्क फ्लेक्स तत्व

उन्नत फ्लेक्स तत्वहरूले प्रदर्शनमा सम्झौता नगरी ठूला कोणीय मिसालाइनमेन्टहरू ह्यान्डल गर्छन्। गतिशील वातावरणको लागि आदर्श जहाँ शाफ्टहरू शिफ्ट हुन्छन्।

टिकाउ सामग्री

उच्च-शक्तिको स्टील र कांस्य कम्पोनेन्टहरूले ननस्टप अपरेशन अन्तर्गत पहिरन र थकानको प्रतिरोध गर्दछ। पावर ट्रान्समिशन स्थिर राख्न झटकाहरू सोक गर्दछ।

द्रुत स्थापना

बोल्टेड वा कुञ्जी जडानहरू द्रुत रूपमा संलग्न हुन्छन् र मर्मत समय काट्छन्। अक्षीय चालहरू राम्ररी ह्यान्डल गर्दछ - भागहरू सिफ्टको रूपमा चिप्लिने वा गलत फिटिंग छैन।

जंग प्रतिरोध

सुरक्षात्मक कोटिंगहरू नुनपानी र कठोर वातावरणमा खडा हुन्छन्। प्रोपल्सन प्रणालीहरूको लागि समुद्री विश्वव्यापी संयुक्त युग्मनको रूपमा उत्कृष्ट काम गर्दछ।

SWP-G coupling features

यो कसरी काम गर्दछ

लचिलो टर्क ट्रान्समिशन - शाफ्टहरू बीचको एक पुल जुन जडान तोड्न बिना थोरै सार्न सक्छ।

इनपुट शाफ्ट स्पिन इनपुट शाफ्ट घुमाउँछ र लचिलो तत्व सार्छ।
लचिलो तत्व झुक्छ इलास्टोमेरिक तत्वहरूले ऊर्जा बर्बाद नगरी कोणीय, अक्षीय र रेडियल शिफ्टहरू ह्यान्डल गर्छन्।
टर्क आउटपुट शाफ्टमा स्थानान्तरण गर्दछ लचिलो तत्वले पर्याप्त फ्लेक्स गरेर आउटपुट शाफ्टमा टर्क बोक्छ — कुनै झटका छैन, कुनै अचानक रोकिन्छ।
कम्पनहरू अवशोषित समुद्री वातावरण वा कुनै नराम्रो भू-भागमा, फ्लेक्स डिजाइनले कम्पन र झट्काहरू सोक्छ, सेवा जीवन विस्तार गर्दछ।

ग्राहक समीक्षा

उत्पादनमा SWP-G प्रयोग गरेर इन्जिनियरहरू र मर्मत टोलीहरूबाट प्रतिक्रिया।

⭐⭐⭐⭐⭐

"यो गाह्रो छ, पसिना नछोडिकन उच्च-टर्क कार्यहरू ह्यान्डल गर्दछ। महिनौं दौडिएपछि, हामीले विरलै कुनै पहिरन देखेका छौं।"

ली जियान - वरिष्ठ इन्जिनियर, शंघाई औद्योगिक उपकरण

⭐⭐⭐⭐⭐

"हामीले हाम्रा पुराना, ठूला कपलिंगहरू बदल्यौं। पावर ट्रान्सफर सहज र स्थिर छ, र मर्मत खर्च घटेको छ।"

एमिली वाकर - प्राविधिक निर्देशक, न्यूयोर्क निर्माण समाधान

⭐⭐⭐⭐⭐

"सानो आकारले हाम्रो कडा सेटअपहरूमा फिट हुन्छ, र लचिलो डिजाइनले सञ्चालनलाई सहज बनाउँछ। कम मर्मत टाउको दुखाइ।"

एन्ड्रिया रोसी - सञ्चालन प्रबन्धक, मिलान इन्जिनियरिङ्

⭐⭐⭐⭐⭐

"ठूलो भारमा पनि, कार्यसम्पादन निरन्तर रहन्छ। हाम्रो उत्पादन लाइन दक्षता अहिले बढेको छ।"

Jean-Claude Lefevre - मर्मतसम्भार पर्यवेक्षक, Lyon Mechanical Works

Raydafon universal joint coupling factory

तपाईंको उपकरणको लागि SWP-G युग्मन चाहिन्छ?

हामीलाई आफ्नो gyration व्यास, टोक़ आवश्यकता, स्थापना लम्बाइ, र आवेदन पठाउनुहोस्। हाम्रो टोलीले सही मोडेल पुष्टि गर्नेछ र एक अनुकूल समाधान प्रदान गर्नेछ।

सोधपुछ पठाउनुहोस् उत्पादन दायरा हेर्नुहोस्
