ग्रह गियरबक्स

रेडाफोन, चीनको उच्च-गुणस्तर रिड्यूसर कारखाना प्रत्यक्ष आपूर्ति, एक भरपर्दो निर्माता र आपूर्तिकर्ताको रूपमा, हामी स्थिर प्रदर्शन, कम्प्याक्ट संरचना र उचित मूल्य, स्वचालन उपकरण, उच्च-लोड प्रसारण प्रणाली र सटीक नियन्त्रण क्षेत्रको लागि उपयुक्त, उच्च टर्क, लामो जीवन र उच्च दक्षताको लागि स्वदेशी र विदेशी ग्राहकहरूको खरीद आवश्यकताहरू पूरा गर्न ग्रहीय घटाउनेहरू प्रदान गर्दछौं।

रेडाफोन प्लानेटरी रिड्यूसरले उच्च-शक्ति मिश्र धातु इस्पात संरचना अपनाउछ, गियर कार्बराइज्ड र क्विन्च गरिएको छ र सटीक ग्राउन्ड छ, दाँतको सतहको कठोरता HRC60±2 सम्म पुग्छ, थकान प्रतिरोध बलियो छ, र लोड-असर क्षमता परम्परागत गियर घटाउने संयन्त्र भन्दा धेरै उच्च छ। आन्तरिक तीन-दाँत सममित जाल डिजाइन अपनाईएको छ, प्रसारण दक्षता 95% भन्दा बढी पुग्न सक्छ, सञ्चालन स्थिर छ, आवाज कम छ, र टोक़ आउटपुट एकसमान छ। यो विशेष गरी सर्वो प्रणालीहरू, विद्युतीय सिलिन्डरहरू, औद्योगिक रोबोटहरू, पाङ्ग्रे मोबाइल चेसिसहरू, प्रसारण लाइनहरू र लिफ्टिङ उपकरणहरू, इत्यादिका लागि उपयुक्त छ, जसमा सटीक र शक्ति प्रतिक्रियाको लागि उच्च आवश्यकताहरू छन्।

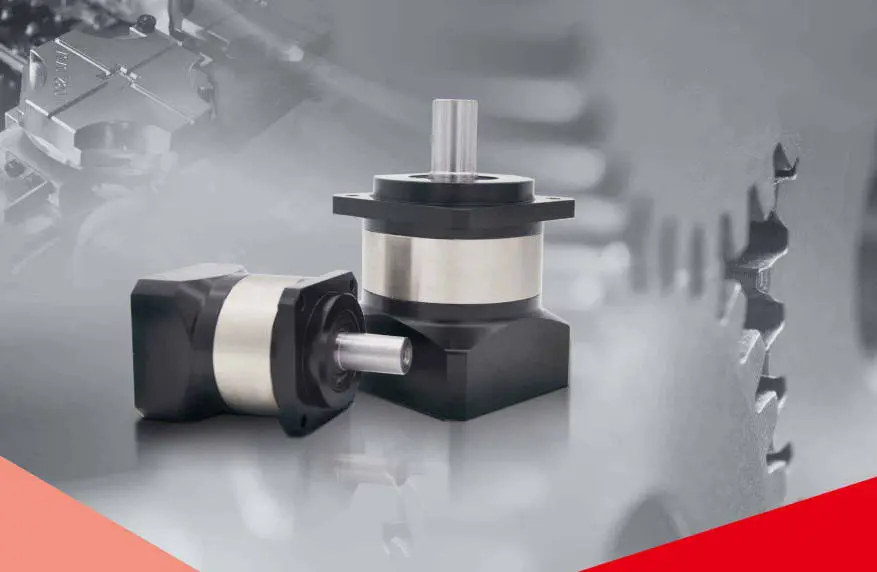

रेडाफोनग्रह गियरबक्सएकल-चरण, दुई-चरण, र तीन-चरण संरचनात्मक संयोजनहरू प्रदान गर्दछ, गति अनुपात 3: 1 ~ 200: 1 कभरको साथ, र आवश्यकता अनुसार आउटपुट टर्क र कटौती अनुपात चयन विस्तार गर्न सक्छ; आउटपुट फारमहरूमा कुञ्जी शाफ्ट, स्प्लाइन शाफ्ट, फ्ल्यान्ज प्रकार र विभिन्न उपकरणहरूको स्थापना आवश्यकताहरू पूरा गर्न अनुकूलित गैर-मानक इन्टरफेस समावेश छ। कम्पनीका सबै उत्पादनहरूले गतिशील सन्तुलन परीक्षण र एकाग्रता परीक्षण पास गरेका छन् जसले हल्लाउने र तातो बिना उच्च-गति सञ्चालन सुनिश्चित गर्न, उपकरणको समग्र स्थिरतामा ठूलो सुधार गर्दछ।

रेडाफोन द्वारा उत्पादित प्लानेटरी रिड्यूसरहरू स्वचालित असेंबली लाइनहरू, प्याकेजिङ्ग मेसिनरीहरू, CNC उपकरणहरू, कन्भेइङ उपकरणहरू, ईन्जिनियरिङ् क्रलर चेसिसहरू, वायु शक्ति नियन्त्रण प्रणाली र अन्य क्षेत्रहरूमा व्यापक रूपमा प्रयोग गरिएको छ। तिनीहरूसँग स्थायित्व, अनुकूलनता र मूल्य प्रतिस्पर्धामा उत्कृष्ट प्रदर्शन छ, र स्वदेशी र विदेशी ग्राहकहरूले राम्रोसँग प्राप्त गरेका छन्। चाहे तपाईं एक इन्टिग्रेटर हुनुहुन्छ, पूर्ण मेसिन निर्माता वा मर्मत सेवा प्रदायक, हामी तपाईंलाई लागत-प्रभावी प्रसारण समाधान र स्थिर आपूर्ति समर्थन प्रदान गर्न सक्छौं।

कसरी एक ग्रह गियरबक्स काम गर्दछ

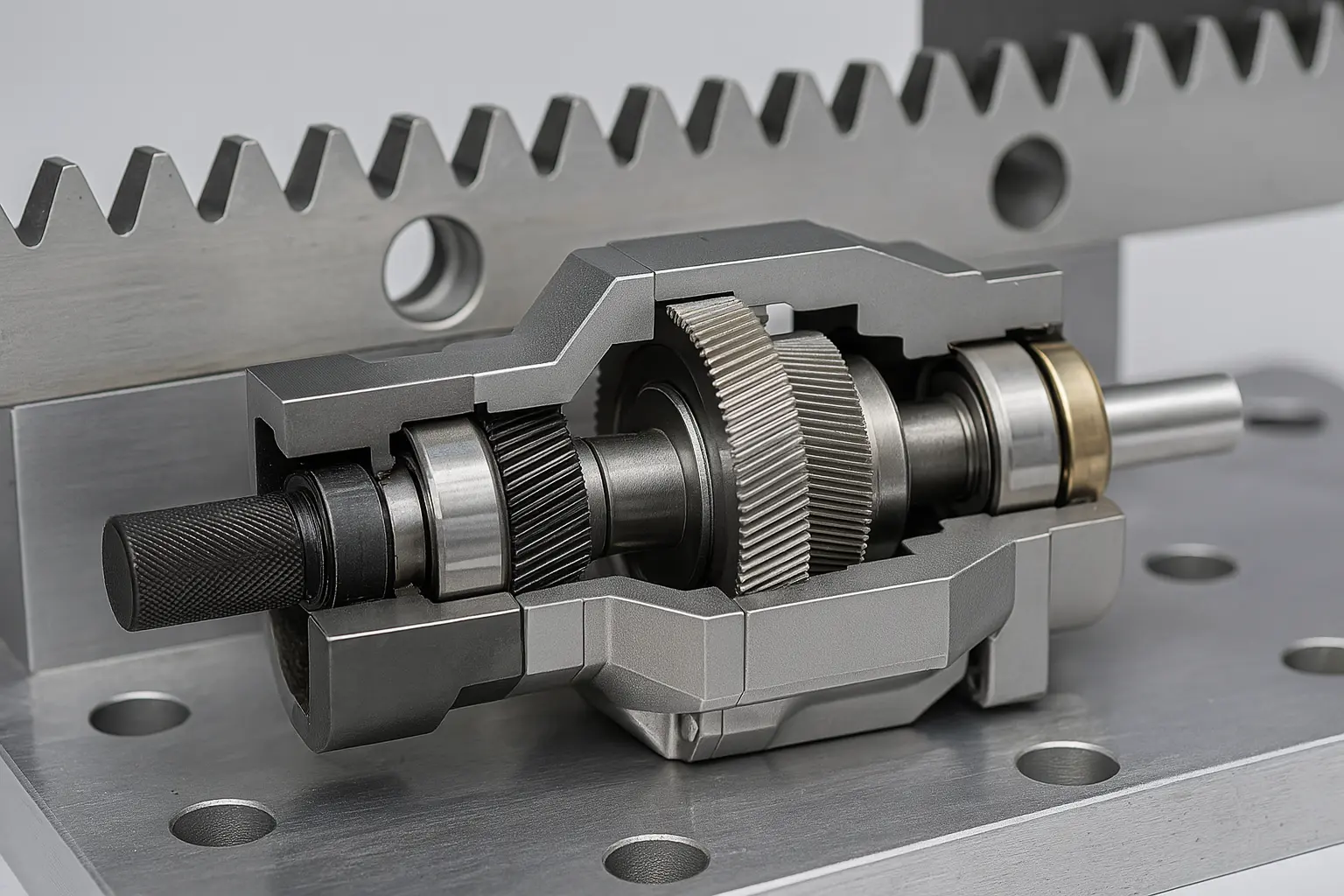

प्लानेटरी रिड्यूसरको आधारभूत संरचनामा तीनवटा मुख्य भागहरू हुन्छन्: केन्द्रीय सूर्य गियर (इनपुटको अन्त्यमा पिनियन), यसको वरिपरि घुम्ने ग्रहीय गियर सेट, र बाहिरी वरिपरि बेरिएको भित्री गियर रिङ। शक्ति मोटरबाट प्रसारित हुन्छ, पहिले सूर्य गियर घुमाउन ड्राइभ गर्दै, र त्यसपछि सूर्य गियर घुमाउन धेरै ग्रह गियर ड्राइभ गर्दछ। यी ग्रहीय गियरहरू सूर्य गियरको साथ परिक्रमा गर्दा घुम्छन्, र अन्तमा तिनीहरूमा तय गरिएको ग्रह वाहक मार्फत आउटपुट शाफ्टमा शक्ति पठाउँछन्।

यो "मल्टी-टूथ मेसिङ" विधिले धेरै गियरहरू बीच बल साझेदारी गर्न अनुमति दिन्छ, जसमा न केवल एक सहज आउटपुट र कम आवाज छ, तर सामान्य गियर संरचनाहरू भन्दा बलियो लोड-असर गर्ने क्षमता पनि छ। Raydafon का प्लानेटरी रिड्यूसरहरूले समान भोल्युम अवस्थाहरूमा उच्च टर्क आउटपुट गर्न सक्छन्, कम्प्याक्ट संरचनाको साथ, सीमित स्थापना ठाउँ तर उच्च प्रसारण कार्यसम्पादन आवश्यकताहरू, जस्तै सर्वो प्रणालीहरू, स्वचालित रोबोटिक हातहरू, क्रलर ड्राइभ मोड्युलहरू, प्याकेजिङ्ग मेसिनहरू, इत्यादिका लागि उपयुक्त।

एक ग्रह रिड्यूसरको प्रसारण अनुपात गियर अनुपात र चरणहरूको संख्यामा निर्भर गर्दछ। सामान्यतया, एकल चरण 310:1 मा पुग्न सक्छ, दुई-चरण 20100:1 मा विस्तार गर्न सकिन्छ, र ठूलो कटौती अनुपात आवश्यक काम गर्ने अवस्थाहरूको लागि पनि तीन-चरण संयोजन गर्न सकिन्छ। Raydafon ले मानक गति अनुपात संरचना प्रदान गर्दछ र ग्राहकको आवश्यकता अनुसार आउटपुट गति र टर्क दायरा सेट गर्दै अनुकूलित क्यास्केड संयोजनलाई समर्थन गर्दछ।

किनभने आन्तरिक ग्रह गियरले रोटेशनको समयमा बल स्थितिलाई निरन्तर परिवर्तन गर्दछ, गियर समान रूपमा लगाउँछ र सम्पूर्ण मेसिनको आयु लामो हुन्छ। थप रूपमा, हामी कडा मिश्र धातु इस्पात गियरहरू, सटीक बियरिंगहरू र कम ब्याकल्याश एसेम्बली मानकहरू प्रयोग गर्दछौं, जसले रिड्यूसरलाई उत्पादनमा मात्र स्थिर बनाउँदैन, तर स्थिति सटीकतामा पनि उच्च बनाउँदछ, दोहोर्याइएको स्टार्ट र स्टपको लागि उपयुक्त, अगाडि र उल्टो, र कम जडता लोड अवस्थाहरू।

प्लानेटरी रिड्यूसरहरूको मुख्य फाइदाहरू उच्च दक्षता, उच्च टोकक घनत्व, सानो आकार र राम्रो एकाग्रता नियन्त्रण हुन्। Raydafon सँग गियर सेट डिजाइन, स्नेहन प्रणाली, आउटपुट फ्ल्यान्ज मिलान, आदिमा परिपक्व समाधानहरू छन्, जसले विभिन्न औद्योगिक प्रणालीहरूको वास्तविक आवश्यकताहरू पूरा गर्न सक्छ। यदि तपाइँ प्रसारण प्रणालीको अप्टिमाइजेसनको मूल्याङ्कन गर्दै हुनुहुन्छ भने, हामी तपाइँले प्रदान गर्नुहुने मोटर प्यारामिटरहरू र लोड आवश्यकताहरू अनुसार उपयुक्त मोडेल र संरचना संयोजनलाई द्रुत रूपमा मिलाउन सक्छौं। चयन परामर्श गर्न स्वागत छ।

ग्रहको गियरबक्सको गियर अनुपात कसरी गणना गर्ने

ग्रहीय घटाउने साधन प्रयोग गर्दा वा चयन गर्दा, प्रसारण अनुपात (घटना अनुपात) को गणना आधारभूत र महत्वपूर्ण चरण हो। प्रसारण अनुपातले आउटपुट शाफ्टको गति र टोक़ निर्धारण गर्दछ, र उपकरणको अपरेटिङ दक्षता र लोड मिलानमा प्रत्यक्ष प्रभाव पार्छ। ग्रहीय कटौती प्रणाली डिजाइन गर्दा, Raydafon स्थिर र कुशल प्रयोग सुनिश्चित गर्न वास्तविक आवश्यकता अनुसार उपयुक्त गति अनुपात संरचना मिलाउनेछ।

ग्रहको घटाउने को प्रसारण अनुपात गणना को लागी सूत्र वास्तव मा जटिल छैन। सबैभन्दा सामान्य संरचना भनेको सूर्य गियर सक्रिय छ, भित्री घण्टी निश्चित छ, र ग्रह वाहक आउटपुट हो। यस संरचना अन्तर्गत, प्रसारण अनुपात गणनाको लागि सूत्र हो:

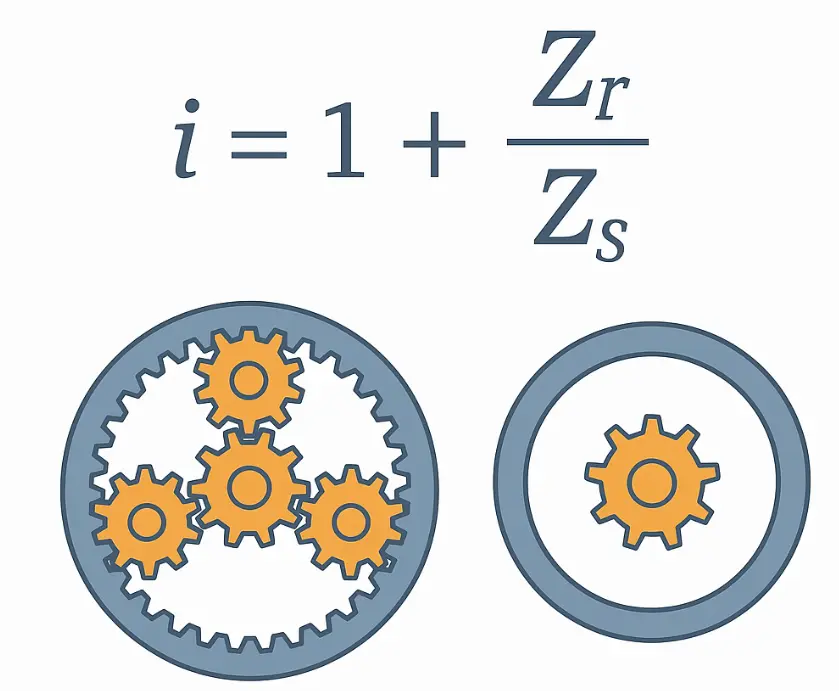

प्रसारण अनुपात i = 1 + (Zr / Zs)

कहाँ:

Zr भित्री रिंग मा दाँत को संख्या हो

Zs सूर्य गियर मा दाँत को संख्या हो

एक साधारण उदाहरण को लागी: यदि सूर्य गियर मा दाँत को संख्या 20 छ र भित्री रिंग मा दाँत को संख्या 60 छ, तब प्रसारण अनुपात हो:

i = 1 + (60 ÷ 20) = 1 + 3 = 4

अर्थात्, मोटर ४ पटक घुम्छ, आउटपुट शाफ्ट १ पटक घुम्छ, र घटाउने अनुपात ४:१ हुन्छ।

रेडाफोन द्वारा डिजाइन गरिएको प्लानेटरी रिड्यूसरहरूमा, सामान्यतया प्रयोग हुने प्रसारण अनुपातले 3:1 देखि 100:1 को दायरालाई समेट्छ, जुन एकल-चरण, दुई-चरण वा तीन-चरण संरचनाहरूको संयोजनबाट प्राप्त हुन्छ।

एकल-चरण संरचना सामान्यतया गति अनुपात 3 ~ 10 छ

दुई-चरण संरचना गति अनुपात 15 ~ 100 छ

तीन-चरण संरचना भारी-लोड कम-स्पीड अवसरहरूको लागि उपयुक्त छ जुन ठूलो कटौती अनुपात चाहिन्छ

गति अनुपात गणना गर्नुका साथै, विभिन्न स्तरका ग्रह समूहहरूले आन्तरिक घर्षणलाई सुपरइम्पोज गर्नेछन्, जसले दक्षतामा हल्का प्रभाव पार्नेछ भन्ने कुरामा ध्यान दिनु पनि महत्त्वपूर्ण छ। त्यसकारण, गति अनुपातले अनुमति दिन्छ भन्ने आधारमा, अझ प्रभावकारी निम्न-स्तर संयोजन छनौट गर्ने प्रयास गर्नुहोस्।

रेडाफोन ले मोटर गति, आउटपुट गति आवश्यकताहरू, लोड टर्क र ग्राहक द्वारा प्रदान गरिएको अन्य डेटाको आधारमा उचित प्रसारण अनुपात र संरचनात्मक स्तर सिफारिस गर्न सक्छ, र छनोटको प्रारम्भिक चरणमा त्रुटिहरूबाट बच्न र उपकरणको विश्वसनीय सञ्चालन सुनिश्चित गर्न प्यारामिटर रेखाचित्र र चयन सुझावहरू प्रदान गर्दछ। यदि तपाईं प्रसारण अनुपात गणनाको बारेमा अनिश्चित हुनुहुन्छ भने, तपाईंले हामीलाई सीधै सम्पर्क गर्न सक्नुहुन्छ र हामी उपयुक्त मोडेल गणना गर्न र मिलाउन मद्दत गर्नेछौं।
