11.1:1 देखि 662.8:1 सम्मको अनुपातमा 3,810–42,000 N·m निरन्तर टर्क डेलिभर गर्ने TMR मिक्सरहरू र आहार फिडरहरूको लागि 540 rpm PTO-संचालित ग्रहीय रिड्यूसर। कास्ट-आइरन हाउसिंग, कार्बराइज्ड मिश्र धातु-स्टील गियरिङ, डुअल सील र धूलो, माटो र धुने-डाउन मा दैनिक कामको लागि IP65 सुरक्षा।
PGA श्रृंखला auger ड्राइभ एकाई हो जुन ट्र्याक्टर PTO र फिड मिक्सरको मिक्सिङ स्क्रूको बीचमा हुन्छ। ट्र्याक्टरबाट 540 rpm इनपुट ग्रहको चरण मार्फत कम, उच्च-टर्क रोटेशनमा घटाइन्छ जुन auger ले साइलेज, घाँस र फोल्ड गर्न आवश्यक छ। लोड पथ धेरै ग्रह गियरहरूमा साझेदारी गरिएको हुनाले, ड्राइभ मिक्सरको अगाडि वा छेउको प्लेटमा बोल्ट गर्न पर्याप्त कम्प्याक्ट रहन्छ जबकि अझै पनि सबैभन्दा सानो मोडेलमा 3,810 N·m देखि सबैभन्दा ठूलोमा 42,000 N·m सम्म निरन्तर टर्क उत्पादन गर्छ।
Raydafon ले ISO 9001 गुणस्तर प्रणाली अन्तर्गत Ningbo, चीनको आफ्नै कार्यशालामा PGA शृङ्खला निर्माण गर्दछ, र यसलाई OEM इकाईको रूपमा फिड मिक्सर र डाइट फिडर उत्पादकहरूलाई साथै प्रतिस्थापन गियरबक्सको रूपमा डिलरहरूलाई आपूर्ति गर्दछ। यदि तपाइँको मेसिन PTO संचालित छ भने, यसलाई a सँग जोड्नुहोस्फिड मिक्सरहरूको लागि PTO शाफ्ट; यदि तपाईंको मिक्सरले ग्रहको सट्टा बेभल स्टेज प्रयोग गर्दछ भने, तुलना गर्नुहोस्फिड मिक्सर गियरबक्सएउटै साइट मा दायरा।
एक औगर ड्राइभ प्लानेटरी गियरबक्स एक समाक्षीय रिड्यूसर हो जसमा सूर्य गियरले धेरै ग्रह गियरहरू ड्राइभ गर्दछ जुन ग्रह क्यारियरद्वारा बोक्ने क्रममा रिंग गियर भित्र घुम्छ। यसैले टोर्क एक जोडीको सट्टा एकै पटक धेरै दाँत सम्पर्कहरू मार्फत प्रसारित हुन्छ, त्यसैले ग्रहको एकाइले छोटो, गोलाकार आवासमा भारी मिक्सर भार बोक्न सक्छ र किन यसले पूर्ण औगर जमेको वा कम्प्याक्टेड फिडमा सुरु हुँदा हुने झटकालाई प्रतिरोध गर्दछ।
फिड मिक्सरमा क्रम सीधा छ: 540 rpm मा ट्रयाक्टर PTO, ग्रह शाफ्ट मा लगभग 5-50 rpm मा ग्रह घटाउने, र एक तुलनात्मक रूपमा सानो ट्रयाक्टरले ठूलो मिक्सिङ स्क्रू घुमाउन दिने टर्क गुणन। त्यसैले पनि PGA शृङ्खलालाई साना ट्र्याक्टरहरू चलाउने फार्महरूद्वारा छनोट गरिन्छ — ट्र्याक्टरले होइन, गियरबक्सले अतिरिक्त टर्निङ फोर्स आपूर्ति गर्छ। उही सिद्धान्त साइलेज र बायोगैस प्लान्ट फिडरहरूमा लागू हुन्छ, जहाँ निरन्तर कम-गतिको रोटेशन शिखर गति भन्दा बढी महत्त्वपूर्ण हुन्छ।
सबै मोडेलहरू 540 rpm को इनपुट गतिमा मूल्याङ्कन गरिएका छन्। प्रत्येक स्तम्भ हेर्नको लागि तालिका छेउमा स्क्रोल गर्नुहोस्।
| मोडेल | निरन्तर टर्क (N·m) | अधिकतम टोक़ (N·m) | अनुपात i | इनपुट शाफ्ट |
|---|---|---|---|---|
| एकल-चरण र दुई-चरण मोडेलहरू | ||||
| PGA-502 | ३,८१० | ७,६२० | १२.३६–१५.५१ | १"३/८ Z6 |
| PGA-1002/3 | ८,५०० | १७,००० | १६.८–३०.६ | १"३/४ Z20 |
| PGA-1202 | ११,६०० | २३,२०० | ११.१–१९.४ | १"३/४ Z20 |
| PGA-1602/3 | १५,७०० | ३१,४०० | १३.४–४७.५ | १"३/४ Z20 |
| PGA-1702/3 | १५,७०० | ३१,४०० | १३.४–४७.५ | १"३/४ Z20 |
| PGA-2102/3 | २१,००० | ४७,००० | १२.१–६२.१ | १"३/४ Z20 |
| PGA-2502 | २३,७८० | ४८,००० | १३.६–२३.६ | १"३/४ Z20 |
| PGA-3003/4 | ३०,७६० | ६१,५२० | २५.७–८४.४ | १"३/४ Z20 |
| PGA-4203 | ४२,००० | १४२,००० | २७.८–९१.४ | १"३/४ Z20 |
| ठूला ठाडो मिक्सर र बायोगास फिडरहरूको लागि उच्च अनुपात मोडेलहरू | ||||
| PGA-1603 | १५,७०० | ३१,४०० | २४.४–११६.९ | १"३/४ Z20 |
| PGA-1703 | १५,७०० | ३१,४०० | २४.४–११६.९ | १"३/४ Z20 |
| PGA-2103 | २१,००० | ४७,००० | ३१.८–१२६.५ | १"३/४ Z20 |
| PGA-2503 | २३,७८० | ४८,००० | ३५.७–१४२.२ | १"३/४ Z20 |
| PGA-3004 | ३०,७६० | ६१,५२० | ९७.४–६१२.३ | १"३/४ Z20 |
| PGA-4204 | ४२,००० | १४२,००० | १०५.४–६६२.८ | १"३/४ Z20 |
कुन फ्रेम फिट हुन्छ निश्चित छैन? मिक्सर ब्रान्ड, औगर व्यास, ट्रयाक्टर अश्वशक्ति र आवश्यक औगर गति पठाउनुहोस् — हाम्रा इन्जिनियरहरूले तपाईंले अर्डर गर्नु अघि मोडेल र अनुपात पुष्टि गर्नेछन्।

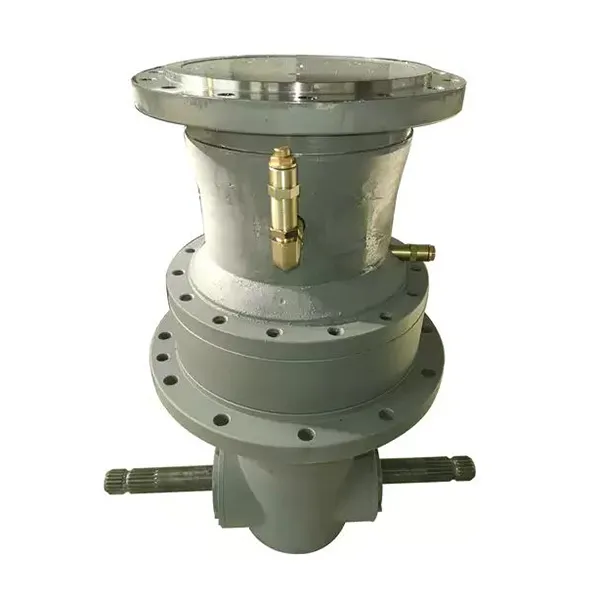

तलका दुवै तस्बिरहरू हामीले उत्पादन गर्ने PGA शृङ्खला एकाइ हुन्: यसको कास्ट हाउसिङ र PTO इनपुटसहितको एसेम्बल गरिएको गियरबक्स, र माउन्टिङ चेकहरूको लागि प्रयोग गरिएको डाइमेन्सन रेखाचित्र।
गियरहरू र शाफ्टहरू उच्च-शक्तियुक्त मिश्र धातु इस्पात र ग्यास कार्बराइज्डबाट मेसिन बनाइन्छ, त्यसपछि लगभग HRC58 को दाँत-सतह कठोरतामा निभाइन्छ जबकि कोर झटका अवशोषित गर्न पर्याप्त कडा रहन्छ। त्यो संयोजनले PGA शृङ्खलालाई घर्षण साइलेजमा यसको पहिरन प्रतिरोध र बारम्बार लोड गरिएको स्टार्टको सहनशीलता दिन्छ, र यो कारण हो कि बाह्य खाम परिवर्तन नगरी उही फ्रेम फराकिलो अनुपात दायरामा प्रस्ताव गर्न सकिन्छ।
आवास एक-टुक्रा कास्ट-फलामको शरीर हो, जसले बेयरिङ बोरहरूलाई केन्द्रित राख्छ र कम्पनलाई ओसिलो बनाउँछ जुन निर्माण गरिएको आवासले प्रसारण गर्नेछ। इनपुट र आउटपुट छेउमा दोहोरो सिलिङले लुब्रिकेन्टलाई भित्र राख्छ र धुलो, स्लरी र वाश-डाउन पानीलाई बाहिर राख्छ, जसले इकाईलाई IP65 सुरक्षा स्तर दिन्छ। ग्रीस निप्पलहरू र तेल भर्ने बिन्दु राखिएको छ त्यसैले मिक्सरको काम गर्ने स्थितिमा नियमित सर्भिसिङ गर्न सकिन्छ।
प्रत्येक गियरबक्स चलाइन्छ र प्याक गर्नु अघि जाँच गरिन्छ: सहज रोटेशन र तेल सील, ब्याकल्याश र गियर सेटमा सम्पर्क-ढाँचा प्रमाणीकरण, र इनपुट स्पलाइन र आउटपुट फ्ल्यान्जको अन्तिम निरीक्षण पुष्टि गर्न नो-लोड चलिरहेको छ। परीक्षण रेकर्डहरू ढुवानी कागजातहरूमा संलग्न गर्न सकिन्छ जब तपाईंको परियोजनालाई दस्तावेज प्रमाण चाहिन्छ।
माथिको इन्धन बचत र सेवा-अन्तरका आंकडाहरू हाम्रो गियरबक्स डिजाइन र विशिष्ट फिड मिक्सर शुल्कमा आधारित छन्; वास्तविक परिणाम ट्रयाक्टर, राशन र सञ्चालन अवस्था मा निर्भर गर्दछ।
PGA शृङ्खला एक ठोस, कम्प्याक्ट ग्रह प्रसारणको रूपमा आपूर्ति गरिएको छ जुन तीन साझा मिक्सर लेआउटहरूमा बोल्ट हुन्छ। हामीलाई भन्नुहोस् कि तपाइँ कुन निर्माण गर्नुहुन्छ वा चलाउनुहुन्छ, र आउटपुट फ्ल्यान्ज, माउन्टिङ फेस र तेल भर्ने स्थिति तदनुसार सेट गरिएको छ।
ट्रक इन्जिन PTO वा हाइड्रोलिक मोटरबाट गियरबक्स मार्फत लिइएको Auger ड्राइभ, मिक्सर फ्रन्ट प्लेटमा राखिएको आवासको साथ।
गियरबक्स चलिरहेको चेसिसमा माउन्ट गरिएको छ, जहाँ कम कम्पन ग्रहको लेआउटले गियर सेटलाई यात्रा झटकाबाट जोगाउँछ।
बायोगास प्लान्टहरू, फिड सेन्टरहरू र स्थिर TMR स्थापनाहरूमा निरन्तर शुल्क, जहाँ तेल चिसो र सेवा पहुँच योजना गर्न सकिन्छ।
PGA शृङ्खलाले फिड मिक्सर र बायोगैस प्लान्ट फिडिङ प्रणालीको रोटेशन चलाउँछ। सामान्य स्थापनाहरू समावेश छन्:
यदि तपाईंको मेसिन यो सूचीमा छैन भने, अनुप्रयोग र कर्तव्य चक्र वर्णन गर्नुहोस्। स्थिर बायोगास फिडरलाई मिल्ने गियरबक्सलाई ट्रक-माउन्ट गरिएको TMR वैगनको लागि फरक तेल स्पेसिफिकेशन वा माउन्टिंग कोण चाहिन्छ।
★★★★★रोबर्ट मार्टिनेजपाइपलाइन र साइट उपकरण ठेकेदार, ह्युस्टन, संयुक्त राज्य अमेरिका
हामीले यी ग्रहीय गियरबक्सहरू गल्फ कोस्ट पाइपलाइन काममा प्रयोग गर्यौं जहाँ नुन स्प्रे र निरन्तर कम्पन सामान्य हुन्छ। लगातार सञ्चालनको छ महिनामा एकाइहरू स्थिर रह्यो, गियर मेसिङ शुद्धतामा कुनै मापनयोग्य परिवर्तन बिना। तिनीहरूले अब हाम्रो वेल्डिङ पोजिसनर चलाउँछन्, असमान ज्वारभाटाको जमिनमा पनि हातलाई स्थिर राखेर। अर्को पाइपलाइन चरणको लागि तिनीहरू हाम्रो स्वीकृत आपूर्तिकर्ता सूचीमा छन्।
★★★★★सोफी डुबोइसउत्पादन प्रबन्धक, मोटर वाहन पार्ट्स प्लान्ट, लियोन, फ्रान्स
हाम्रो स्ट्याम्पिङ लाइनमा दुई वर्ष र स्थिति शुद्धता अझै पनि ± ०.०२ मिमी भित्र राख्छ, पातलो एल्युमिनियम पानामा पनि। यी एकाइहरूमा स्विच गरेपछि हाम्रो पहिलो-पास उपज लगभग 15% ले सुधार भयो, र गियरबक्सहरूलाई निर्धारित तेल परिवर्तनहरू भन्दा बाहिर केही आवश्यक पर्दैन।
★★★★★मार्को रोसीमर्मत क्रेता, कपडा मेसिनरी, इटाली
म युरोप र चीन बीचको भोल्टेज भिन्नताको बारेमा चिन्तित थिएँ, र तिनीहरूका इन्जिनियरहरूले रातारात एक अनुकूलन योजना तयार गरे र डुअल-भोल्टेज नियन्त्रण मोड्युल आपूर्ति गरे। काठको क्रेटमा स्थानीय स्पेयर-पार्ट्स सम्पर्कको साथ इटालियनमा सही स्नेहक र मर्मत पुस्तिका पनि समावेश थियो। माउन्टिंग इन्टरफेसले हाम्रो लूम ड्राइभ शाफ्टसँग ठ्याक्कै मिल्यो, कमिसन गर्दा कुनै अक्षीय आन्दोलन बिना।
Raydafon ले सम्पूर्ण ड्राइभ ट्रेनलाई फिड मिक्सरको वरिपरि आपूर्ति गर्दछ, त्यसैले तपाईंले एउटा कारखाना र एउटा निरीक्षण मानकबाट गियरबक्स, शाफ्ट र कपलिंगहरू अर्डर गर्न सक्नुहुन्छ:
मिक्सर मोडेल वा रेखाचित्र, ट्रयाक्टर अश्वशक्ति, आवश्यक औगर गति र डेलिभरी पोर्ट पठाउनुहोस्। हाम्रा ईन्जिनियरहरूले फ्रेम, अनुपात र इनपुट शाफ्ट पुष्टि गर्छन्, त्यसपछि 24 घण्टा भित्र फर्म मूल्यको साथ जवाफ दिनुहोस्।
