प्लास्टिक हेलिकल गियर
  • प्लास्टिक हेलिकल गियरप्लास्टिक हेलिकल गियर
  • प्लास्टिक हेलिकल गियरप्लास्टिक हेलिकल गियर

प्लास्टिक हेलिकल गियर

Raydafon ले चीनको Ningbo मा रहेको आफ्नै कारखानामा POM र नायलनमा कस्टम प्लास्टिक हेलिकल गियरहरू मोल्ड गर्दछ। मानक टुलिङले M0.1–M2.0 मोड्युल कभर गर्दछ, Ø1.40 mm देखि Ø3.05 mm सम्म बोर हुन्छ, बाहिरी व्यास Ø10–Ø50 mm (कस्टम टूलिङमा Ø120 mm सम्म) र अनुहारको चौडाइ 2.0–10.0 mm, काम गर्ने तापमान दायरा +00°C देखि C.00°C सम्म किनकी दाँत फारम काट्नुको सट्टा इंजेक्शन मोल्डमा उत्पादन गरिन्छ, हेलिक्स कोण र प्रोफाइल ब्याचमा एकरूप रहन्छ, र गियरहरू सेल्फ-लुब्रिकेटिङ र शान्त चल्छन् — मापन गरिएको आवाज समान अनुप्रयोगमा बराबर स्पर-गियर ड्राइभहरू भन्दा लगभग 20% कम हुन्छ। उच्च टर्क वा कठोरता आवश्यक भएको ठाउँमा गिलासले भरिएको ग्रेडहरू उपलब्ध छन्, र मोल्डेड प्लास्टिकले कर्तव्य पूरा गर्न नसक्ने ठाउँमा मेसिनयुक्त प्लास्टिक वा धातु गियरहरू उद्धृत गरिन्छ। 24 घण्टा भित्र टुलिङ जाँच र उद्धरणको लागि आफ्नो रेखाचित्र वा नमूना विवरणहरू पठाउनुहोस्।

प्लास्टिक हेलिकल गियर — POM र नायलन, M0.1 देखि M2.0

साना ड्राइभहरूको लागि इंजेक्शन-मोल्डेड हेलिकल गियरहरू जसलाई शान्त दौड, कुनै स्नेहन र कम वजन चाहिन्छ। मानक टुलिङले M0.1–M2.0 मोड्युलहरू, Ø1.40 देखि Ø3.05 mm सम्मको बोर, बाहिरी व्यास Ø10–Ø50 mm र अनुहारको चौडाइ 2.0–10.0 mm, काटिएको दाँतको सट्टा मोल्ड गरिएको दाँत ज्यामितिको साथ कभर गर्दछ — त्यसैले दाँत-देखि-दाँत कन्सटमा राखिएको छ।

  • M0.1-M2.0मानक मोड्युल दायरा
  • Ø1.40–3.05मानक बोर दायरा
  • Ø10-50बाहिरी व्यास दायरा (मिमी)
  • −३० देखि +१००काम गर्ने तापमान (°C)

चीनमा प्लास्टिक हेलिकल गियर निर्माता - कस्टम POM र नायलन हेलिकल गियरहरू

Raydafon ले चीनको निङ्बोमा रहेको आफ्नै कारखानामा प्लास्टिकको हेलिकल गियरहरू मोल्ड गर्दछ, OEM हरूका लागि जसलाई काटिएको स्टिलको सट्टा शान्त, स्व-लुब्रिकेटिङ गियर चाहिन्छ। गियर दाँतहरू इन्जेक्शन मोल्डमा बनाइन्छ, त्यसैले हेलिक्स कोण, प्रोफाइल र बोर स्थिति पछिको मेसिनिङ चरणको सट्टा उपकरणद्वारा निश्चित गरिन्छ — जसका कारण ब्याच-टू-ब्याच दाँतको रूप एकरूप रहन्छ र किन उपकरण चलिरहेको बेला इकाई लागत घट्छ। सामान्य खरीददारहरू साना-मेसिनरी निर्माणकर्ताहरू, चिकित्सा र प्रयोगशाला उपकरण निर्माताहरू, उपकरण र पम्प निर्माताहरू, र जो कोही पनि मर्मत-रहित प्लास्टिकको साथ लुब्रिकेटेड धातु गियर जोडीलाई प्रतिस्थापन गर्छन्।

मानक टुलिङ्ग सबैभन्दा छिटो र सस्तो मार्ग हो: मोड्युल पठाउनुहोस्, दाँत गणना, हेलिक्स कोण, बोर र अनुहार चौडाइ, र यदि मोल्ड अवस्थित छ भने हामी स्टक टूलिङबाट उद्धरण गर्छौं। जहाँ ज्यामिति नयाँ छ, हामी तपाईंको रेखाचित्रमा उपकरण र मोल्ड बनाउँछौं। एउटै कार्यशालाबाट सम्बन्धित उत्पादनहरू समावेश छन्हेलिकल गियरउच्च टोक़को लागि धातुमा दायरा, पूर्णप्लास्टिक गियरस्पुर, कीरा र आन्तरिक रूपहरूमा रेखा, रस्पर गियरहरूयदि तपाईंको ड्राइभलाई हेलिकल ओभरल्याप आवश्यक छैन भने।

निर्दिष्टीकरणहरू

  • उत्पादन प्रकारहेलिकल गियर (इन्जेक्शन मोल्ड)
  • मानक मोड्युलM0.1 - M2.0
  • सामग्रीPolyacetal (POM) / नायलॉन, अनुरोध मा गिलास भरिएको ग्रेड
  • मानक बोरØ1.40 / Ø1.90 / Ø2.05 / Ø2.40 / Ø2.55 / Ø2.90 / Ø3.05 मिमी
  • बाहिरी व्यासØ10.0 - Ø50.0 mm, अनुकूलन उपकरणमा Ø120 mm सम्म
  • अनुहार चौडाइ (L)2.0 - 10.0 मिमी
  • काम गर्ने तापमान−30 °C देखि +100 °C
  • स्नेहनसेल्फ-लुब्रिकेटिङ, सामान्य ड्युटीमा ग्रीस आवश्यक छैन
  • अनुकूलनM3.0 मा मोड्युल, दाँत गणना, हेलिक्स कोण, बोर, हब, किवे, रंग

मानक विनिर्देश। बोर, बाहिरी व्यास र अनुहार चौडाइ देखाइएको दायरा भित्र लचिलो छन् — हामीलाई आवश्यक मानहरू बताउनुहोस्।

टाइप गर्नुहोस् मोड्युल सामग्री बोर बाहिरी व्यास अनुहार चौडाइ (L)
हेलिकल गियर M0.1 - M2.0 Polyacetal (POM) / नायलॉन Ø1.40 / Ø1.90 / Ø2.05 / Ø2.40 / Ø2.55 / Ø2.90 / Ø3.05 मिमी (लचिलो) Ø10.0 – Ø50.0 mm (लचिलो) 2.0 - 10.0 मिमी (लचिलो)

सहनशीलता र क्षमता:मोल्डेड प्लास्टिक गियरहरूले कट मेटल गियरहरू भन्दा फराकिलो सहिष्णुता ब्यान्ड होल्ड गर्दछ, र सटीक तथ्याङ्कहरू मोड्युल, भित्ता मोटाई र सामग्री ग्रेडमा निर्भर हुन्छन्। कृपया उद्धरण चरणमा तपाइँको एसेम्बलीलाई आवश्यक पर्ने ब्याकल्याश र केन्द्र-दुरी सहिष्णुता बताउनुहोस् - हामी टुलिङ्गले के समात्न सक्छ भनेर पुष्टि गर्नेछौं, वा यदि प्लास्टिकले यसलाई पूरा गर्न सक्दैन भने कट गियर सिफारिस गर्नेछ।

POM वा नायलन: सही सामग्री छनौट गर्दै

Polyacetal (POM)

सानो परिशुद्धता गियरहरूको लागि पूर्वनिर्धारित विकल्प। कम घर्षण, उच्च कठोरता र आर्द्रता अन्तर्गत धेरै स्थिर आयामहरू, जसले केन्द्रको दूरी र प्रतिक्रियालाई अनुमानित राख्छ। निरन्तर चलिरहेको ड्राइभहरू र गियरले महिनौंसम्म सहनशीलता राख्नु पर्ने सम्मेलनहरूको लागि उत्तम।

नायलन (PA)

POM भन्दा कडा र अधिक प्रभाव सहनशील, झटका र कम्पन को राम्रो ड्याम्पिंग संग, तर यसले आर्द्रता अवशोषित गर्दछ र आर्द्रता संग थोरै आयाम परिवर्तन गर्दछ। टाइट-सहिष्णु स्थितिको सट्टा रुकाउने, प्रभाव-लोड वा उच्च-कम्पन ड्राइभहरूमा उपयुक्त।

गिलास भरिएको ग्रेड

गिलास फाइबर थप्दा उच्च टर्कको लागि बल र कठोरता बढाउँछ, र उच्च तापमानमा क्रिप प्रतिरोध सुधार गर्दछ, तर मोल्ड पहिरन बढाउँछ र प्राकृतिक भिजाउने थोरै घटाउँछ। हामी तपाईंको कर्तव्यको लागि ग्रेड र अपेक्षित जीवनको बारेमा सल्लाह दिनेछौं।

यदि तपाइँको टोक़ आवश्यकता मोल्डेड प्लास्टिकले बोक्न सक्ने भन्दा बाहिर छ भने, इमानदार जवाफ कट गियर हो - हाम्रो हेर्नुहोस्स्पुर गियरर धातुमा हेलिकल गियर दायरा। हामी सेवामा असफल भएको प्लास्टिक गियर बेच्नु भन्दा सहि भाग उद्धृत गर्नेछौं।

उत्पादन विवरण

तलका तस्बिरहरूले हाम्रो मोल्डेड प्लास्टिक हेलिकल गियरहरू देखाउँछन्: दाँतको रूप, हब र बोर फिनिश, र एसेम्बल गरिएको गियर सेट।

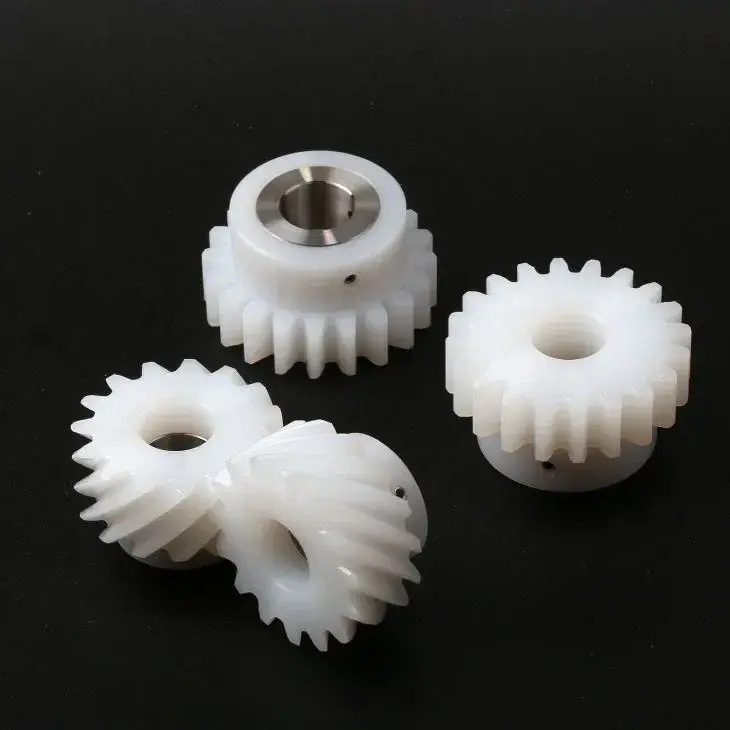

Injection moulded plastic helical gear showing helix angle, tooth form and bore
मोल्डेड प्लास्टिक हेलिकल गियर - हेलिक्स कोण, दाँत फारम र समाप्त बोर।

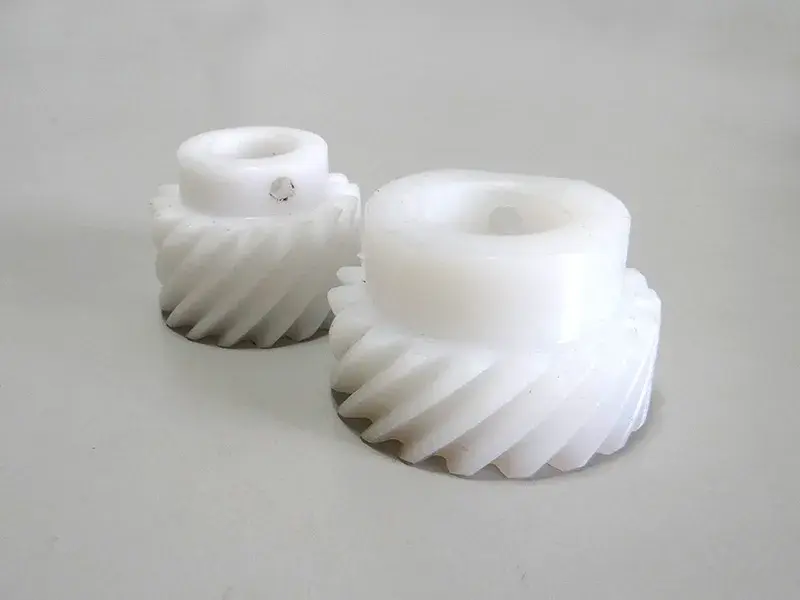

Plastic helical gear product photo showing POM gear with hub and standard bore sizes
हब र सटीक बोरको साथ मानक POM हेलिकल गियर।

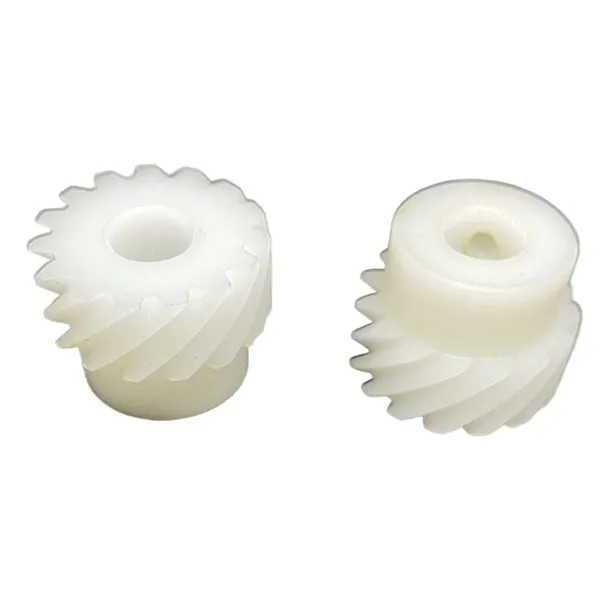

Plastic helical gear set assembled in a small drive application
सानो ड्राइभमा भेला गरिएको प्लास्टिक हेलिकल गियर सेट।

मुख्य फाइदाहरू

  1. 01

    स्व-लुब्रिकेटिङ

    POM र नायलन एक अर्काको बिरूद्ध वा स्टीलको बिरूद्ध कुनै तेल वा ग्रीस फिल्म बिना चल्छ, त्यसैले पहिले लुब्रिकेन्ट च्याम्बर, सिल र सेवा अन्तराल आवश्यक पर्ने गियरबक्स मर्मत-रहित बनाउन सकिन्छ।

  2. 02

    शान्त प्रसारण

    हेलिकल दाँतको हेलिक्स ओभरल्याप एउटै प्रभावको सट्टा बिस्तारै संलग्न हुन्छ, र पोलिमरले नै कम्पनलाई भिजाउँछ — हाम्रो गियरहरूमा मापन गरिएको आवाज उही अनुप्रयोगमा बराबरको स्पर-गियर ड्राइभहरू भन्दा लगभग 20% कम हुन्छ।

  3. 03

    कम पारस्परिक वजन

    मोल्डेड प्लास्टिक स्टील वा पीतल भन्दा धेरै हल्का हुन्छ, जसले चालित भागहरूको जडता काट्छ। त्यो हात उपकरणहरू, पोर्टेबल उपकरणहरू, सानो स्थिति संयन्त्र र अन्य वजन-संवेदनशील उत्पादनहरूमा महत्त्वपूर्ण छ।

  4. 04

    जंग र रासायनिक प्रतिरोध

    ईन्जिनियरिङ् प्लास्टिकले धेरैजसो एसिड, क्षार, डिटर्जेन्ट र खाना-सम्पर्क सफाई एजेन्टहरूलाई खिया र प्रतिरोध गर्दैन, त्यसैले गियर आर्द्र, धोएको वा हल्का संक्षारक वातावरणमा चल्न सक्छ जहाँ धातु गियरलाई प्लेटिङ आवश्यक पर्दछ।

  5. 05

    सुसंगत मोल्ड ज्यामिति

    दाँतको रूप मोल्ड गुहाबाट आउँछ, त्यसैले ब्याचको प्रत्येक भाग अनिवार्य रूपमा समान हुन्छ — कुनै कटर पहिरन बहाव छैन, रन-टु-रन प्रोफाइल भिन्नता छैन, र तपाईंको लागि धेरै कम निरीक्षण प्रयास।

  6. 06

    कारखाना-सीधा मूल्य

    उपकरण, मोल्डिङ र निरीक्षण सबै एउटै छानामुनि हुन्छ, बीचमा कुनै व्यापारिक मार्जिन छैन। एकाइ मूल्य टूलिङ चरण द्वारा संचालित छ, मध्य तह द्वारा होइन।

कसरी हेलिकल गियरले टोक़ प्रसारण गर्दछ

एक स्पर गियरको दाँतले एकै पटक मिल्ने दाँतलाई भेट्छ। एक हेलिकल गियरको दाँत अक्षको कोणमा सेट गरिएको छ, त्यसैले सम्पर्क दाँतको एक छेउमा सुरु हुन्छ र जिप बन्द हुने तरीकाले अर्कोतिर स्वीप हुन्छ। त्यसकारण लोड प्रभावको रूपमा आउनुको सट्टा बिस्तारै बढ्दै जान्छ, जुन मुख्य कारण हो कि हेलिकल जोडी समान गति र भारमा स्पर जोडी भन्दा सहज र शान्त हुन्छ।

दोस्रो प्रभाव लोड सेयरिङ हो। किनभने धेरै दाँतहरू त्यो विकर्ण रेखाको साथ कुनै पनि क्षणमा सम्पर्कमा हुन्छन्, दिइएको टर्क प्रसारण गर्न आवश्यक बल दाँतको फ्ल्याङ्कको ठूलो क्षेत्रमा फैलिएको हुन्छ, त्यसैले स्थानीय सम्पर्कको दबाब कम हुन्छ र सतहको पहिरन ढिलो हुन्छ। सम्पूर्ण भार बोक्ने एउटै प्लास्टिकको दाँत विकृत हुनेछ; दाँतको एक सेटले यसलाई साझा गर्दैन - जसको कारणले गर्दा हेलिकल ज्यामितिले POM र नायलन जस्ता तुलनात्मक रूपमा नरम सामग्रीहरू सूट गर्दछ।

हेलिकल दाँतले शाफ्टको साथमा अक्षीय थ्रस्ट लोड पनि उत्पादन गर्दछ, त्यसैले शाफ्टमा रहेको बियरिङ वा थ्रस्ट वाशरहरूले यसलाई लिन सक्षम हुनुपर्दछ। स्पर गियरको सट्टा हेलिकल गियर निर्दिष्ट गर्नु अघि जाँच गर्न लायकको एउटा डिजाइन पोइन्ट हो: दाँत ओभरल्यापले शान्तता र लोड सेयरिङ खरीद गर्छ, तर यसले बाँकी एसेम्बलीमा अतिरिक्त अक्षीय बल दिन्छ।

अनुप्रयोगहरू

  • साना गियरमोटरहरूशान्त घटाउने चरणहरू
  • चिकित्सा र प्रयोगशाला उपकरणहरूसफा, स्नेहन-रहित ड्राइभहरू
  • खाद्य र पेय उपकरणधुने-डाउन, रासायनिक प्रतिरोधी भागहरू
  • कार्यालय र गृह उपकरणहरूकम-शोर actuation र टाइमर
  • मोटर वाहन सामानऐना, सिट, लच, साना एक्चुएटरहरू
  • उपकरण र रोबोटिक्सहल्का, कम जडत्व स्थिति ड्राइभहरू
  • भेन्डिङ र डिस्पेन्सिङ मेसिनहरूस्व-लुब्रिकेटिङ लामो-जीवन संयन्त्र
  • पम्प र भल्भहरूखरानी नभएको आन्तरिक गियरिङ

यदि तपाईंको आवेदन सूचीबद्ध छैन भने, रेखाचित्र वा नमूना भाग पठाउनुहोस्। धेरै जसो अवस्थामा हामी मोड्युल, बोर र हेलिक्स कोणबाट प्रमाणित गर्न सक्छौं कि मानक टुलिङ फिट हुन्छ वा नयाँ मोल्ड आवश्यक छ।

क्रेता FAQ

  • के यी गियरहरू प्लास्टिकको पट्टीबाट मोल्ड वा मेसिन गरिएका हुन्?तिनीहरू स्टिल टुलिङमा इंजेक्शन मोल्ड गरिएका छन्, जसले दाँतको ज्यामितिलाई ब्याचमा समान राख्छ र एकाइको लागत घटाउँछ। मेसिन गरिएको प्लास्टिक गियरहरू प्रोटोटाइपहरू र धेरै कम मात्राका लागि उपलब्ध छन्।
  • प्लास्टिक हेलिकल गियरले बोक्न सक्ने अधिकतम टर्क कति हो?यो मोड्युल, अनुहार चौडाइ, दाँत गणना र सामग्री ग्रेड मा निर्भर गर्दछ, त्यसैले हामी एक फिगर प्रकाशित गर्दैनौं। टर्क, गति र ड्युटी साइकल पठाउनुहोस् र हामी मोड्युल र सामग्री सिफारिस गर्नेछौं, वा ड्युटीको सट्टा मेटल गियर चाहिन्छ भने बताउनेछौं।
  • के मैले गियर लुब्रिकेट गर्न आवश्यक छ?सामान्य कर्तव्यमा छैन। POM र नायलन स्व-लुब्रिकेटिङ छन्। उच्च-गति वा उच्च-लोड निरन्तर दौडको लागि, मिल्दो ग्रीसको सानो मात्राले जीवन विस्तार गर्न सक्छ, र यदि तपाईंको कर्तव्यलाई आवश्यक छ भने हामी उद्धरण चरणमा भन्नेछौं।
  • तपाईं बोर र दाँत फारममा कुन सहिष्णुताहरू समात्न सक्नुहुन्छ?मोल्डेड पार्टहरूले कट गियरहरू भन्दा फराकिलो ब्यान्ड होल्ड गर्दछ। हामीलाई तपाईंको एसेम्बली आवश्यकताहरू केन्द्र-दूरी र प्रतिक्रिया सहिष्णुता बताउनुहोस् र हामी टुलिङ्गले यसलाई पूरा गर्न सक्छ कि छैन भनेर पुष्टि गर्नेछौं, वा यदि यो सक्दैन भने मेसिन गरिएको भाग उद्धृत गर्नेछौं।
  • अनुकूलन गियरको लागि उपकरण लागत र नेतृत्व समय के हो?उपकरण लागत मोड्युल, गुहा संख्या र गियर आकार मा निर्भर गर्दछ; ठूला मोड्युलहरू र बहु-गुहा उपकरणहरू अधिक लागत। रेखाचित्र स्वीकृत भएपछि, हामी उपकरणको नेतृत्व समय र नमूना तालिका उद्धरणको साथ पुष्टि गर्छौं, सामान्यतया रेखाचित्र प्राप्त भएको 24 घण्टा भित्र।
  • के तपाइँ हामीले पहिले नै प्रयोग गरेको नमूना भाग मिलाउन सक्नुहुन्छ?हो। एउटा नमूना वा आयामित रेखाचित्र पठाउनुहोस् — मोड्युल, दाँत गणना, हेलिक्स कोण, बोर, अनुहार चौडाइ र सामग्री। हामी पुष्टि गर्नेछौं कि यो अवस्थित टूलिङसँग मेल खान्छ वा नयाँ मोल्ड चाहिन्छ, र कुनै पनि तरिकाले उद्धरण गर्नुहोस्।

सम्बन्धित उत्पादनहरू र थप पढाइ

प्लास्टिक हेलिकल गियर कोटेशन अनुरोध गर्नुहोस्

आफ्नो रेखाचित्र वा नमूना विवरणहरू पठाउनुहोस् — मोड्युल, दाँत गणना, हेलिक्स कोण, बोर, अनुहार चौडाइ, सामग्री र मात्रा। हामी प्रमाणित गर्छौं कि मानक टुलिङ फिट हुन्छ वा नयाँ मोल्ड आवश्यक छ, र 24 घण्टा भित्र मूल्य र नेतृत्व समय सहित जवाफ दिनुहोस्।

अब सोधपुछ पठाउनुहोस्

* उद्धृत गरिएका तथ्याङ्कहरू (आवाज घटाउने, तापक्रम दायरा, मोड्युल र बोर दायराहरू) मानक टुलिङ र सामान्य ड्युटी अवस्थाहरूलाई जनाउँछन्। कृपया अर्डर गर्नु अघि अन्तिम रेखाचित्र र सामग्री ग्रेड पुष्टि गर्नुहोस्।
