Bevel Gears को प्रकार र तिनीहरूको प्रसारण सिद्धान्तहरू के हुन्?

जब दुई मुख्य शाफ्टहरू गैर-समानान्तर हुन्छन्, तिनीहरू बीचको गियर ट्रान्समिशनलाई इन्टरसेक्टिङ एक्सिस गियर ट्रान्समिशन वा बेभल गियर ट्रान्समिशन भनिन्छ।बेभल गियरहरूट्रान्समिसन कम्पोनेन्टहरू हुन् जुन विशेष रूपमा अन्तर्च्छेदन शाफ्टहरू बीच प्रसारणको लागि डिजाइन गरिएको हो। तिनीहरूको दाँतको लम्बाइ र आकारहरू भिन्न हुन्छन्, जसमा स्पर, हेलिकल, र चाप आकारको हुन्छ। स्ट्रेट बेभल गियरहरूले तिनीहरूको अनुप्रयोगहरूको विस्तृत दायराको कारणले पर्याप्त ध्यान आकर्षित गरेको छ। यद्यपि हेलिकल बेभल गियरहरू पहिले मेसिनिङ कठिनाइहरूको कारण कम लोकप्रिय थिए, तिनीहरू अब बिस्तारै सर्पिल बेभल गियरहरू द्वारा प्रतिस्थापित भइरहेका छन्। यद्यपि स्पाइरल बेभल गियरहरूलाई विशेष मेसिन उपकरणहरू चाहिन्छ, तिनीहरूले सहज प्रसारण र उच्च लोड क्षमता प्रदान गर्छन्, जसले तिनीहरूलाई अटोमोबाइल, ट्र्याक्टरहरू, र कोइला खानी मेसिनरी जस्ता अनुप्रयोगहरूमा व्यापक रूपमा प्रयोग गर्दछ।

सीधा बेभल गियर्स

धेरै प्रकारका बीचमाबेभल गियरहरू, स्ट्रेट बेभल गियरहरू, तिनीहरूको साधारण दाँत प्रोफाइल र उत्कृष्ट प्रसारण कार्यसम्पादनको साथ, धेरै मेकानिकल प्रणालीहरूमा मुख्य घटक बनेका छन्। यद्यपि, यस प्रकारको प्रसारण खराब परिचालन सहजताबाट ग्रस्त हुन्छ र सामान्यतया 5 m/s भन्दा कमको औसत पिच गतिको लागि उपयुक्त हुन्छ। तिनीहरूसँग अपेक्षाकृत कम लोड क्षमता पनि छ। यद्यपि, तिनीहरूको निर्माणको सहजताले तिनीहरूलाई व्यापक रूपमा प्रयोग गर्दछ।

हेलिकल बेभल गियर्स

जब मुख्य शाफ्टहरू काट्छन् र समानान्तर हुँदैनन्, प्रयोग गरिएको गियर ट्रान्समिशनलाई हेलिकल बेभल गियर ट्रान्समिशन भनिन्छ। यो प्रसारण विधि अटोमोटिभ, एयरोस्पेस र अन्य क्षेत्रहरूमा व्यापक रूपमा प्रयोग गरिन्छ, र मेकानिकल प्रणालीहरूको प्रदर्शन र दक्षता सुधार गर्नको लागि ठूलो महत्त्व छ।

सर्कुलर आर्क बेभल गियर्स

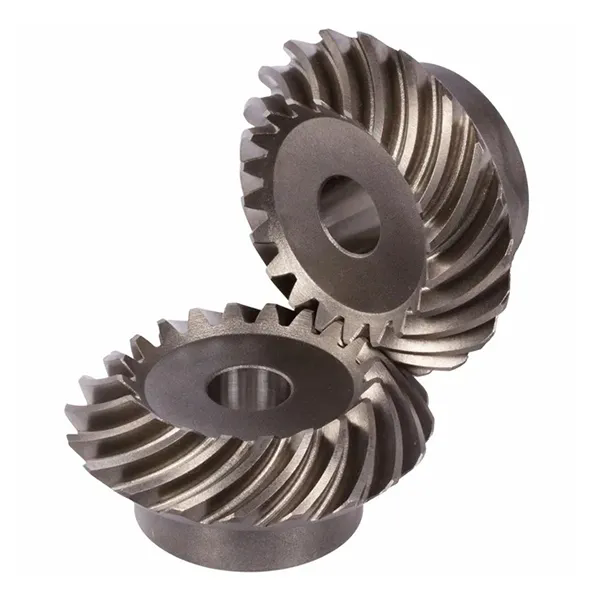

स्पाइरल बेभल गियर ट्रान्समिसनको रूपमा पनि चिनिन्छ, तिनीहरूले प्रगतिशील सम्पर्क र ठूलो ओभरल्याप अनुपातको एक हेलिकल दाँत मेसिङ विशेषता प्रस्तुत गर्दछ, जसको परिणामस्वरूप सहज प्रसारण, कम आवाज, र उच्च लोड क्षमता हुन्छ। ठूला प्रसारण अनुपात र सानो संयन्त्र आयामहरूको लागि अनुमति दिँदै, दाँतहरूको न्यूनतम संख्या 5 को रूपमा कम हुन सक्छ। बेलनाकार गियर ट्रान्समिसनसँग धेरै समानताहरू साझेदारी गर्दै, सर्कुलर आर्क बेभल गियर ट्रान्समिशनले पिच कोनको शुद्ध रोलिङ मार्फत कुशल प्रसारण प्राप्त गर्दछ, गियरहरू बीचको प्रसारणलाई सहज बनाउँछ र सहज र कुशल प्रसारण सुनिश्चित गर्दछ।

निम्न तालिकाले तपाईलाई यी तीनवटा थप बुझ्न मद्दत गर्न सक्छबेभल गियरप्रसारण विधिहरू।रेडाफोनतिनीहरूलाई खरिद गर्न स्वागत छ।
