भारी शुल्क उपकरणको लागि हाइड्रोलिक सिलिन्डर निर्माता

रेडाफोन हाइड्रोलिक सिलिन्डर

एक्काभेटर, हार्भेस्टर, ट्रयाक्टर र कस्टम मेसिनरीका लागि हाइड्रोलिक सिलिन्डर निर्माता

रेडाफोननिर्माण मेसिनरी, कृषि उपकरण, औद्योगिक मेसिनरी र अन्य हाइड्रोलिक अनुप्रयोगहरूको लागि हाइड्रोलिक सिलिन्डरहरू निर्माण गर्दछ। हामी बोरको व्यास, रडको व्यास, स्ट्रोक लम्बाइ, माउन्टिङ प्रकार, काम गर्ने दबाब र सञ्चालन अवस्थाहरूमा आधारित मानक र पूर्ण रूपमा अनुकूलित सिलिन्डरहरू आपूर्ति गर्छौं।

प्रत्येक सिलिन्डर पुष्टि गरिएको रेखाचित्र, नमूना वा कुञ्जी आयामहरू विरुद्ध उत्पादन गरिन्छ। उत्पादनले आयामी शुद्धता, सील गर्ने कार्यसम्पादन र दोहोरिएको हाइड्रोलिक लोड अन्तर्गत स्थिर सञ्चालनमा केन्द्रित हुन्छ — सिलिन्डर एक सिजन वा एक दशक टिक्छ कि छैन भन्ने निर्णय गर्ने तीनवटा कारकहरू।

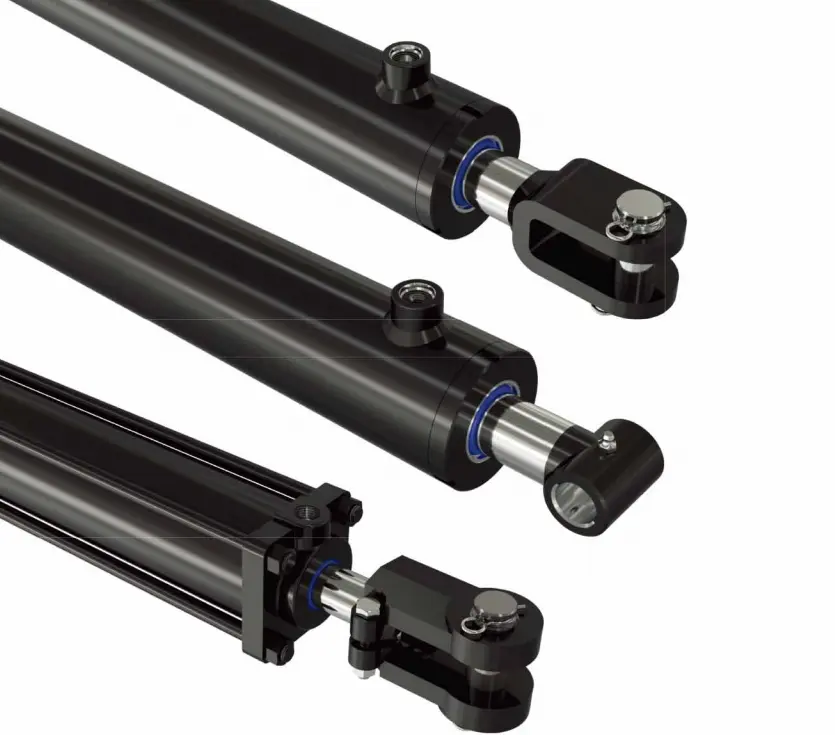

hydraulic cylinders
01

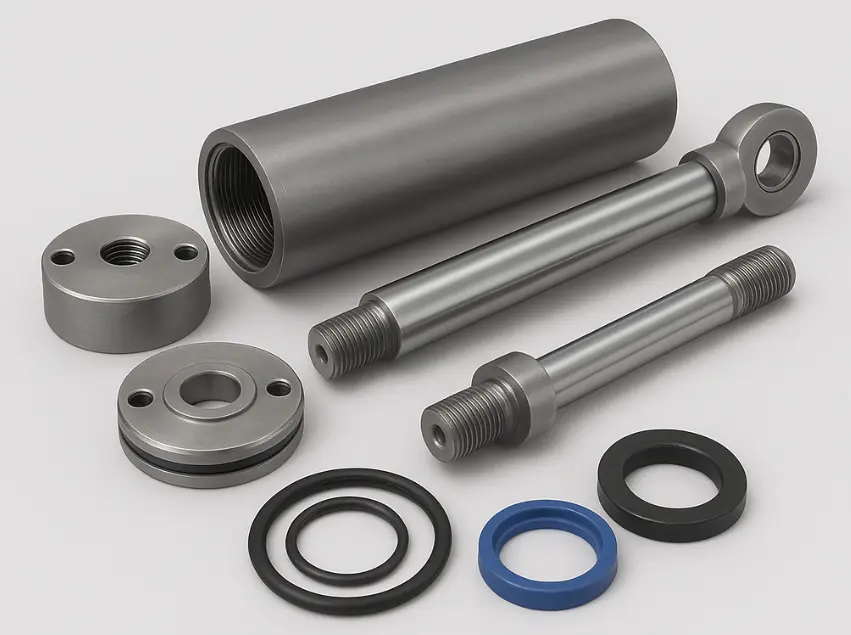

हाइड्रोलिक सिलिन्डर निर्माण र मुख्य भागहरू

हाइड्रोलिक सिलिन्डरले हाइड्रोलिक दबाबलाई रैखिक मेकानिकल आन्दोलनमा रूपान्तरण गर्छ। यसको कार्यसम्पादनले यसको मुख्य कम्पोनेन्टहरू एकअर्कासँग कत्तिको मिल्दोजुल्दो छ भन्ने कुरामा निर्भर गर्दछ।

  • सिलिन्डर ब्यारेल- हाइड्रोलिक तेलको लागि दबाब कक्ष बनाउँछ र पिस्टन एसेम्बलीलाई मार्गदर्शन गर्दछ।
  • पिस्टन- हाइड्रोलिक दबावलाई रैखिक बलमा रूपान्तरण गर्दछ।
  • पिस्टन रड- मेशिन संयन्त्रमा सिलिन्डर बल स्थानान्तरण।
  • अन्त्य कभर- सिलिन्डर संरचनालाई सँगै समातेर आन्तरिक भागहरूलाई समर्थन गर्दछ र स्थिति दिन्छ।
  • सिलहरू- तेल चुहावट रोक्न र सिलिन्डरबाट प्रदूषण बाहिर राख्नुहोस्।
  • माउन्टिङ कम्पोनेन्टहरू— flanges, trunnions, clevises, गोलाकार जोडहरू र अन्य जडानहरू स्थापना मिलाउन चयन गरियो।
Hydraulic Cylinder Construction and Main Parts
02

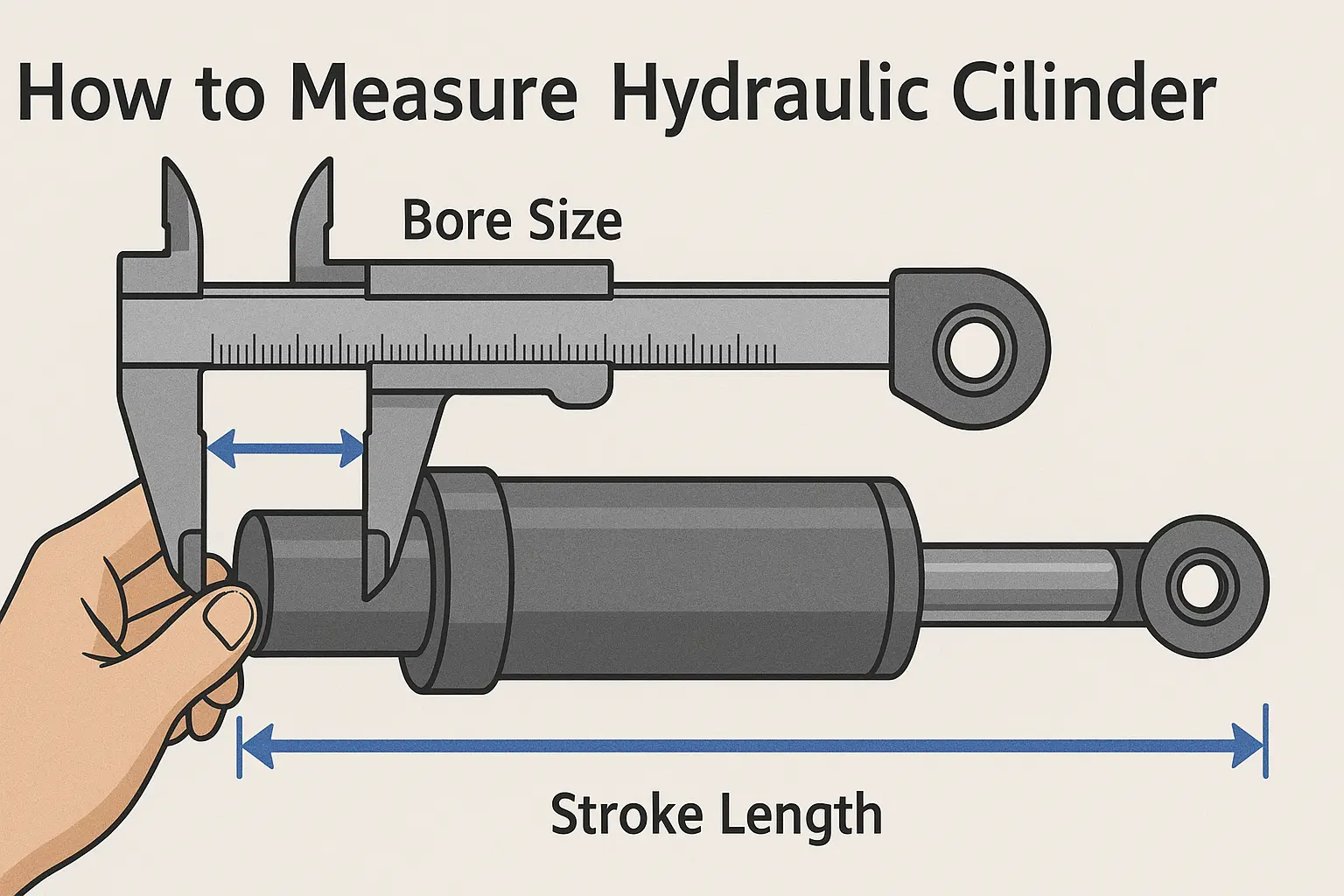

अर्डर गर्नु अघि हाइड्रोलिक सिलिन्डर कसरी मापन गर्ने

सही मापन ड्रप-इन प्रतिस्थापन र फिर्ता ढुवानी बीचको भिन्नता हो। सिलिन्डर हटाउनु अघि, उपकरण बन्द गर्नुहोस्, हाइड्रोलिक प्रेसर छोड्नुहोस् र सिलिन्डर र जडान क्षेत्रहरू सफा गर्नुहोस्। क्यालिब्रेट गरिएको मापन उपकरणहरू भर प्रयोग गर्नुहोस्।

How to Measure Hydraulic Cylinder

पाँच आयामहरू हामीलाई पहिले चाहिन्छ

  • बोर व्यास- ब्यारेलको आन्तरिक व्यास, पहिरन भिन्नता जाँच गर्न एक भन्दा बढी स्थानमा मापन।
  • रड व्यास- पिस्टन रडको व्यास सफा, नपरीएको खण्डमा र विभिन्न दिशाहरूबाट मापन गरिन्छ।
  • स्ट्रोक लम्बाइ- पूर्ण रूपमा फिर्ता लिइएको र पूर्ण रूपमा विस्तारित स्थितिहरू बीचको दूरी।
  • समग्र लम्बाइ- उल्लिखित सन्दर्भ स्थितिमा सिलिन्डर लम्बाइ, सामान्यतया फिर्ता लिइन्छ।
  • माउन्टिङ प्रकार- दुबै छेउमा जडान पुष्टि गर्नुहोस्: फ्ल्यान्ज, ट्रुनियन, क्लीभिस वा गोलाकार माउन्टिंग।
चयन 01 लोड र दबाब

आवश्यक कामको दबाब, जोर वा पुल बल, र कर्तव्य चक्र।

चयन 02 ज्यामिति

बोर, रड, स्ट्रोक, माउन्टिंग आयाम र जडान प्रकार।

चयन 03 सञ्चालन सर्तहरू

हाइड्रोलिक तेल प्रकार, सञ्चालन तापमान, काम वातावरण, आन्दोलन आवृत्ति।

03

हाइड्रोलिक सिलिन्डर अनुप्रयोगहरू

रेडाफोन हाइड्रोलिक सिलिन्डरहरू उपकरणहरूका लागि बनाइन्छ जसलाई वास्तविक क्षेत्र परिस्थितिहरूमा दिन-दिनै, नियन्त्रित रैखिक आन्दोलन र भरपर्दो लिफ्टिङ बल चाहिन्छ।

उत्खनन र लोडरहरू बुलडोजर र Earthmoving ट्रयाक्टर र उपकरणहरू कम्बाइन र राइस हार्भेस्टरहरू हाइड्रोलिक प्रेस सामग्री ह्यान्डलिंग उपकरण उत्पादन र स्वचालन मेसिनरी खनन र भारी उपकरण विशेष-उद्देश्य कस्टम मेसिनरी
04

तपाईंको हाइड्रोलिक सिलिन्डर आपूर्तिकर्ताको रूपमा किन Raydafon छनौट गर्नुहोस्

रेखाचित्र, नमूनाहरू र सञ्चालन सर्तहरू वरिपरि निर्मित

तपाईंको मेसिनमा क्याटलगको भागलाई जबरजस्ती गर्नुको सट्टा, हामी सिलिन्डरको वास्तविक काम गर्ने अवस्थाबाट सुरु गर्छौं र फिट हुने विशिष्टतामा काम गर्छौं।

  • मानक र अनुकूलन विकल्प- मानक विनिर्देशहरू वा ग्राहक रेखाचित्र र नमूनाहरूमा उत्पादन गरिएको सिलिन्डरहरू।
  • आवेदन आधारित चयन- बोर, रड, स्ट्रोक, माउन्टिङ र सील स्पेसिफिकेशनहरू वास्तविक कार्य अवस्थाहरूसँग मेल खान्छ।
  • सील प्रदर्शन फोकस- बारम्बार साइकल चलाउँदा तेल चुहावट नियन्त्रण गर्न छनौट गरिएको सील कन्फिगरेसनहरू, पहिलो सम्मेलनमा मात्र होइन।
  • लचिलोपन लोड गर्नुहोस्- दबाव, लोड, स्ट्रोक र सञ्चालन आवृत्ति अनुसार चयन गरिएको डिजाइन।
  • एक-स्टप पावरट्रेन आपूर्ति- Raydafon पनि आपूर्ति गर्दछकृषि गियरबक्स, ग्रह गियरबक्सरPTO शाफ्ट, त्यसैले धेरै ड्राइभट्रेन र हाइड्रोलिक कम्पोनेन्टहरू एक आपूर्तिकर्ताबाट आउन सक्छन्।

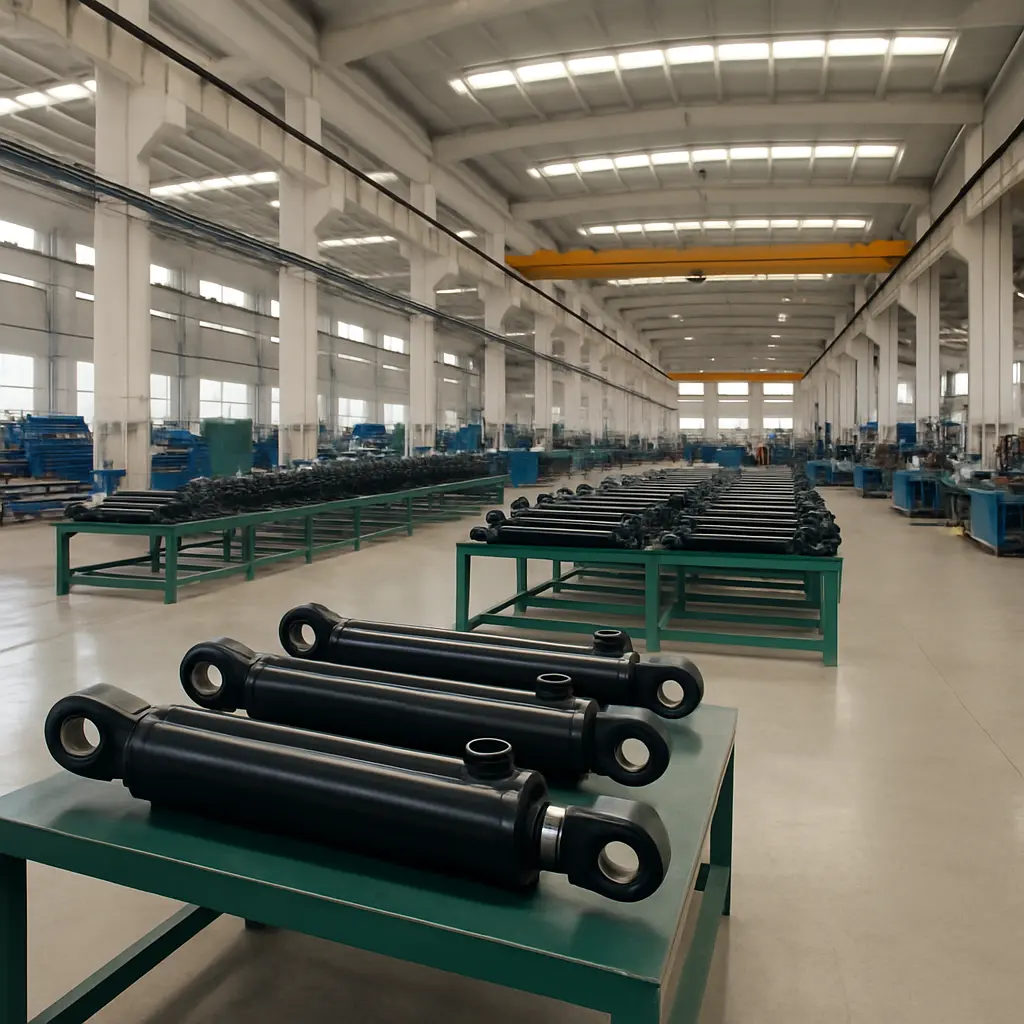

Raydafon factory

हाइड्रोलिक सिलिन्डर निर्दिष्टीकरण अनुरोध गर्नुहोस्

अवस्थित सिलिन्डर प्रतिस्थापन वा नयाँ मेसिन विकास गर्दै? रेखाचित्र, नमूना, भाग नम्बर वा कुञ्जी आयामहरू पठाउनुहोस्। Raydafon ले आवश्यकताको समीक्षा गर्नेछ र उत्पादन सुरु हुनु अघि उपयुक्त सिलिन्डर कन्फिगरेसन, माउन्टिंग आयामहरू र विशिष्टता पुष्टि गर्नेछ।

उत्पादनहरू
View as

EP-YD40-245-D5 हार्भेस्टर हाइड्रोलिक सिलिन्डर

EP-YD40-245-D5 हार्भेस्टर हाइड्रोलिक सिलिन्डर

Raydafon, एक चिनियाँ निर्माता र आपूर्तिकर्ता, EP-YD40-245-D5 हार्भेस्टर हाइड्रोलिक सिलिन्डर इन-हाउस निर्माण गर्दछ। यो मकै र सोयाबीन फसल काट्ने कन्वेयर प्रणाली बढाउन र घटाउनको लागि आवश्यक छ, साथै साइलोलाई बारम्बार घुमाउनको लागि। 40mm बोर र 245mm स्ट्रोकको साथ, यसले 16MPa दबाब सामना गर्न सक्छ। क्रोम प्लेटेड पिस्टन रडले पहिरन प्रतिरोध गर्छ, जबकि सिमलेस स्टिल ब्यारेल टिकाउ हुन्छ। सिलहरू तेल-प्रतिरोधी र चुहावट-प्रमाण हुन्। हामी उत्पादन देखि ढुवानी सम्म कडा निरीक्षण कायम राख्छौं, र मूल्य उचित छ। सहज हार्वेस्टर सञ्चालनको आनन्द लिनुहोस्!
EP-YS50E-001 हार्भेस्टर स्टीयरिङ हाइड्रोलिक सिलिन्डर

EP-YS50E-001 हार्भेस्टर स्टीयरिङ हाइड्रोलिक सिलिन्डर

Raydafon, एक चिनियाँ निर्माता र आपूर्तिकर्ता, EP-YS50E-001 हार्भेस्टर हाइड्रोलिक सिलिन्डर स्टेयरिङ हाइड्रोलिक सिलिन्डर उत्पादन गर्दछ, विशेष गरी स्टेयरिङका लागि। खेतमा गहुँ र धान फसल काट्नेहरूलाई घुमाउन र चलाउनको लागि यो आवश्यक छ। 50mm बोर र 153mm स्ट्रोकको साथ, यसले 20MPa दबाब सामना गर्न सक्छ। क्रोम-प्लेटेड पिस्टन रडले पहिरन प्रतिरोध गर्छ, जबकि सिलिन्डर ब्यारेल टिकाऊ सिमलेस स्टीलले बनेको हुन्छ। सिलहरू तेल-प्रतिरोधी र चुहावट-प्रतिरोधी छन्। हामी उत्पादनलाई ध्यानपूर्वक अनुगमन गर्छौं र उचित मूल्य निर्धारण गर्छौं। चिकनी हार्वेस्टर स्टीयरिंगको लागि यसलाई प्रयोग गर्नुहोस्!
EP-YD40-270 हार्भेस्टर हाइड्रोलिक सिलिन्डर कटिङ प्लेटफर्म सिलिन्डर

EP-YD40-270 हार्भेस्टर हाइड्रोलिक सिलिन्डर कटिङ प्लेटफर्म सिलिन्डर

Raydafon, एक चिनियाँ निर्माता र आपूर्तिकर्ता, EP-YD40-270 हार्भेस्टर हाइड्रोलिक सिलिन्डर कटिङ प्लेटफर्म सिलिन्डर इन-हाउस निर्माण गर्दछ। यो सिलिन्डर हेडरको लागि प्रयोग गरिन्छ। यसमा 40mm बोर, 270mm स्ट्रोक छ, र 18MPa दबाब सहन सक्छ। पिस्टन रड पहिरन प्रतिरोधको लागि क्रोम प्लेटेड छ, र सिलिन्डर ब्यारेल टिकाऊ सिमलेस स्टीलले बनेको छ। सिलहरू तेल-प्रतिरोधी र चुहावट-प्रतिरोधी छन्। हामी ध्यानपूर्वक हाम्रो उत्पादन र ढुवानी प्रक्रिया निगरानी, ​​र हामी एक उचित मूल्य प्रस्ताव। यो तपाईंको फसल काट्ने हेडरको लागि भरपर्दो साथी हो!
EP-HH-YG45*220 हार्भेस्टर हाइड्रोलिक सिलिन्डर

EP-HH-YG45*220 हार्भेस्टर हाइड्रोलिक सिलिन्डर

Raydafon, एक चिनियाँ निर्माता र आपूर्तिकर्ता, हाम्रो आफ्नै कारखानामा EP-HH-YG45*220 हार्भेस्टर हाइड्रोलिक सिलिन्डर उत्पादन गर्दछ। यो सिलिन्डर सामान्यतया हार्वेस्टरहरूको उठाउने र घटाउने प्रणालीहरूमा प्रयोग गरिन्छ। यसमा ४५ एमएम बोर, २२० एमएम स्ट्रोक छ, र १६MPa सम्मको दबाब सहन सक्छ। क्रोम-प्लेटेड पिस्टन रडले पहिरन प्रतिरोध गर्दछ, र सिलिन्डर ब्यारेल टिकाऊ सिमलेस स्टीलले बनेको छ। सिलहरू तेल-प्रतिरोधी र वस्तुतः लीक-प्रूफ हुन्। हामी उत्पादन देखि वितरण सम्म गुणस्तर निगरानी, ​​र मूल्य उचित छ। तपाईंको हार्वेस्टरमा यो हाइड्रोलिक कम्पोनेन्ट थप्दा यसलाई सहज रूपमा चल्नेछ!
EP-YD25-001A हार्भेस्टर हाइड्रोलिक सिलिन्डर रिड व्हील सिलिन्डर

EP-YD25-001A हार्भेस्टर हाइड्रोलिक सिलिन्डर रिड व्हील सिलिन्डर

Raydafon, एक चिनियाँ निर्माता र आपूर्तिकर्ता, EP-YD25-001A हार्भेस्टर हाइड्रोलिक सिलिन्डर रीड व्हील सिलिन्डर इन-हाउस निर्माण गर्दछ, विशेष गरी रिलहरूमा प्रयोगको लागि। यसमा 25mm बोर, 235mm स्ट्रोक छ, र 12MPa दबाब सहन सक्छ। क्रोम-प्लेटेड पिस्टन रडले पहिरन प्रतिरोध गर्छ, जबकि सिलिन्डर ब्यारेल टिकाऊ सिमलेस स्टीलले बनेको हुन्छ। सिलहरू तेल-प्रतिरोधी र चुहावट-प्रतिरोधी छन्। हामी उत्पादनलाई ध्यानपूर्वक अनुगमन गर्छौं र उचित मूल्य सुनिश्चित गर्दछौं। यो हार्वेस्टर रीलहरूको लागि भरपर्दो र भरपर्दो हाइड्रोलिक सिलिन्डर हो!
EP-YS40F हार्भेस्टर हाइड्रोलिक सिलिन्डर असीम परिवर्तनीय गति सिलिन्डर

EP-YS40F हार्भेस्टर हाइड्रोलिक सिलिन्डर असीम परिवर्तनीय गति सिलिन्डर

Raydafon, एक चिनियाँ निर्माता र आपूर्तिकर्ता, EP-YS40F हार्वेस्टर हाइड्रोलिक सिलिन्डर इन्फिनिटली भेरिएबल स्पीड सिलिन्डर विशेष गरी हार्वेस्टर प्रसारण प्रणालीका लागि लगातार परिवर्तनशील प्रसारण (CVT) को साथ उत्पादन गर्दछ। 40mm बोर र 65mm स्ट्रोकको साथ, यसले 18MPa सञ्चालन दबावलाई सामना गर्न सक्छ। पिस्टन रड पहिरन सुरक्षाको लागि क्रोम-प्लेट गरिएको छ, सिलिन्डर ब्यारेल उच्च-शक्तिको सिमलेस स्टीलले बनेको छ, र सिलहरू तेल-प्रतिरोधी र उमेर-प्रतिरोधी छन्, चुहावट-प्रमाण सञ्चालन सुनिश्चित गर्दै। उत्पादन देखि निरीक्षण सम्म कठोर गुणस्तर नियन्त्रण संग, हामी एक उचित मूल्य प्रस्ताव। तपाईंको हार्वेस्टरमा भरपर्दो CVT कम्पोनेन्ट थप्दा सहज सञ्चालन सुनिश्चित हुनेछ!
चीनमा एक भरपर्दो हाइड्रोलिक सिलिन्डर निर्माता र आपूर्तिकर्ताको रूपमा, हाम्रा उत्पादनहरूले CE प्रमाणीकरण पास गरेका छन्। यदि तपाईं गुणस्तरीय उत्पादनहरू किन्न चाहनुहुन्छ भने, कृपया हामीलाई सम्पर्क गर्नुहोस्।
