Worm Gearbox Supplier for Stable Transmission and Long Service Life

वर्म गियरबक्स निर्माता — स्थिर प्रसारण, उचित मूल्य

रेडाफोनएक चीन आधारित कीरा रिड्यूसर कारखाना हो। हामी उपकरणको आवश्यकतालाई सही रूपमा मिलाउँछौं र उचित मूल्यहरूमा स्थिर गुणस्तर आपूर्ति गर्दछौं।

आवास र संरचना

  • एक-टुक्रा उच्च-शक्ति एल्युमिनियम मिश्र धातु वा कास्ट फलाम आवास
  • बलियो, जंग प्रतिरोधी
  • उच्च आर्द्रता, उच्च धुलो, बारम्बार कम्पन लागि उपयुक्त

गियर र कीरा

  • वर्म व्हील: उच्च प्रदर्शन तामा मिश्र धातु
  • कीरा: उच्च गुणस्तर मिश्र धातु इस्पात
  • सटीक जमीन र गर्मी उपचार
  • चिकनी meshing, कम शोर, उच्च दक्षता

परीक्षण र स्नेहन

  • नो-लोड चलिरहेको परीक्षण
  • तेल सील सील परीक्षण
  • दाँत सतह सम्पर्क परीक्षण
  • सिंथेटिक ग्रीस वा गियर तेल, -20 ℃ देखि +80 ℃

हाम्रो वर्म गियरबक्सहरूले घरेलु मेसिनरी निर्माताहरूलाई सेवा दिन्छ र युरोप, अमेरिका, दक्षिणपूर्व एशिया र मध्य पूर्वमा निर्यात गर्दछ। हामी "अधिक भरपर्दो प्रसारण र अधिक कुशल सेवा" को सिद्धान्त पालन गर्छौं।हामीलाई सम्पर्क गर्नुहोस्उद्धरणको लागि।

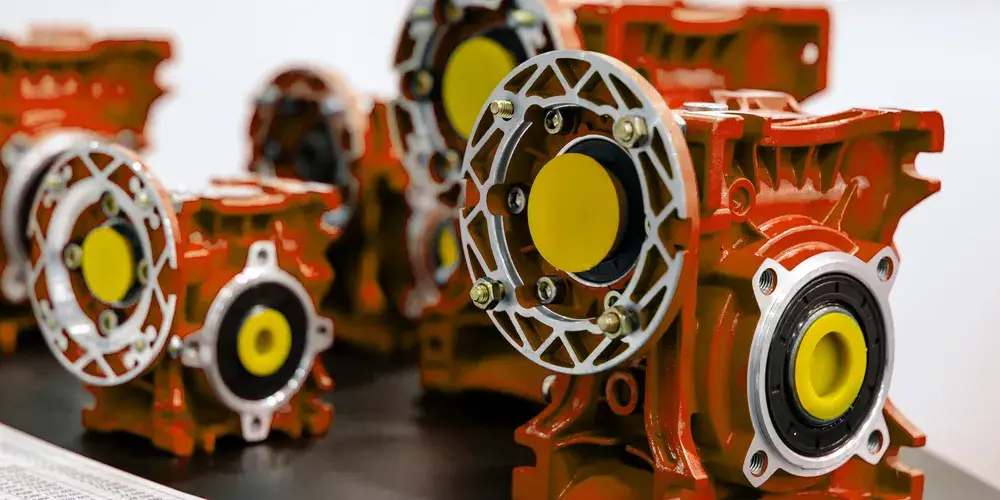

Raydafon worm gearbox housing and structure

वर्म गियरबक्समा ब्याकल्याश कसरी समायोजन गर्ने

ब्याकलस भनेको कीरा र किराको पाङ्ग्रा दाँतको सतहहरू बीचको सानो अन्तर हो। यसले स्थिरता, दक्षता र सेवा जीवनलाई असर गर्छ। Raydafon गियरबक्सहरू पूर्व-समायोजित छन्, तर ब्याकलस लामो-समय प्रयोग वा पुन: स्थापनाको समयमा परिवर्तन हुन सक्छ।

1
पावर अफ र अनलोड गर्नुहोस् रिड्यूसर बन्द गर्नुहोस् र रोटेशन जोखिमबाट बच्न लोडलाई पूर्ण रूपमा अनलोड गर्नुहोस्। Disassembly अघि सतह सफा गर्नुहोस्।
2
समायोजन संरचना जाँच गर्नुहोस् NM को लागीRV श्रृंखला कीड़ा गियररिड्यूसरहरू, धेरैजसो मोडेलहरूमा राम्रो समायोजनको लागि विलक्षण इनपुट शाफ्ट सीट वा फ्ल्यान्ज प्रिलोड मेकानिज्म हुन्छ।
3
जालको गहिराई समायोजन गर्नुहोस् इनपुटको अन्त्यमा वर्म शाफ्ट फिक्सिङ बोल्टहरू खोल्नुहोस्। जालको गहिराई परिवर्तन गर्न सनकी आस्तीन वा असर सिट समायोजन गर्नुहोस्, वा ग्यास्केट मोटाईलाई फाइन-ट्यून अक्षीय दूरीमा परिवर्तन गर्नुहोस्।
4
टेस्ट रन पहिले नो-लोड परीक्षण चलाउनुहोस्, त्यसपछि पूर्ण-लोड परीक्षण गर्नुहोस्। धेरै कसर नगर्नुहोस् - यसले तातो, पहिरन, र प्रारम्भिक क्षति निम्त्याउँछ।

सिफारिस गरिएको ब्याकल्याश दायरा

०.०८ मिमी - ०.१५ मिमी

जामिङ वा बढेको पहिरन बिना राम्रो जाल दक्षता सुनिश्चित गर्दछ।

यदि गियर साइड पहिरन गम्भीर छ भने, बियरिङहरू खुकुलो छ, वा आवास विकृत छ भने, रोक्नुहोस् र पार्ट्स बदल्नुहोस् वा Raydafon प्राविधिक सहयोगलाई सम्पर्क गर्नुहोस्। सबै गियरबक्सहरूले ढुवानी अघि दाँत सतह सम्पर्क पत्ता लगाउने र नो-लोड सञ्चालन परीक्षणहरू पास गर्छन्। हामी भिडियो निर्देशन र संरचनात्मक रेखाचित्र विश्लेषण सहित टाढाको प्राविधिक सहायता पनि प्रदान गर्दछौं।

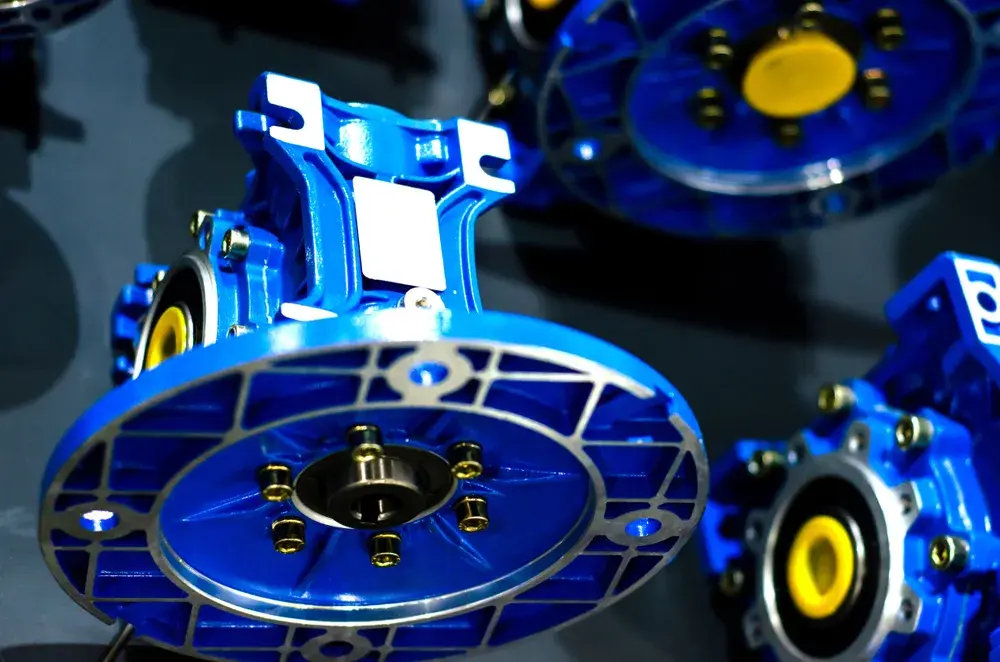

Worm gearbox backlash adjustment

वर्म गियरबक्स अनुपात कसरी गणना गर्ने

प्रसारण अनुपात (घट अनुपात) एक प्रमुख प्यारामिटर छ जब चयन वा डिजाइन एककीरा गियरबक्स। मोडेल चयन गर्नु अघि यसलाई पुष्टि गर्नुहोस्।

आधारभूत सूत्र

प्रसारण अनुपात = कीरा व्हील दाँत ÷ कीरा टाउको

कीरा व्हील दाँत कीरा टाउको प्रसारण अनुपात आउटपुट गति
40 १ (एकल) ४०:१ इनपुटको 1/40
40 २ (दोहोरो) २०:१ इनपुटको 1/20

नेमप्लेट वा रेखाचित्रमा वर्म ह्वील दाँत चिन्ह लगाइन्छ — सामान्य मानहरू 30, 40, 50, 60 हुन्। किराको टाउकोहरू सामान्यतया 1 वा 2 हुन्छन्, किराको पाङ्ग्राले प्रत्येक पालोमा कतिवटा दाँत घुमाउँछ भनेर संकेत गर्छ।

रेडाफोन ले i=7.5 देखि i=100 लाई मानक अनुपात प्रदान गर्दछ। बहु-चरण संयोजनहरू उपलब्ध छन् — उदाहरणका लागि, 40:1 पहिलो चरण र 5:1 दोस्रो चरणले 200:1 को कुल अनुपात दिन्छ।

चयन नोट:धेरै ठूलो अनुपातले दक्षता कम गर्छ र आकार बढाउँछ। धेरै सानो अनुपातले अपर्याप्त आउटपुट टर्क दिन्छ। आउटपुट टोक़, दक्षता हानि, र कार्य चक्रलाई पनि विचार गर्नुहोस्।

रेडाफोन ले तपाईंको इनपुट पावर, सञ्चालन गति, र लोड विशेषताहरूको आधारमा सही मोडेल र अनुपात सिफारिस गर्न सक्छ। हाम्रो प्राविधिक टोलीले पूर्ण चयन गणना सेवाहरू प्रदान गर्दछ।हामीलाई सम्पर्क गर्नुहोस्प्राविधिक समर्थन र अनुकूलित सुझावहरूको लागि।

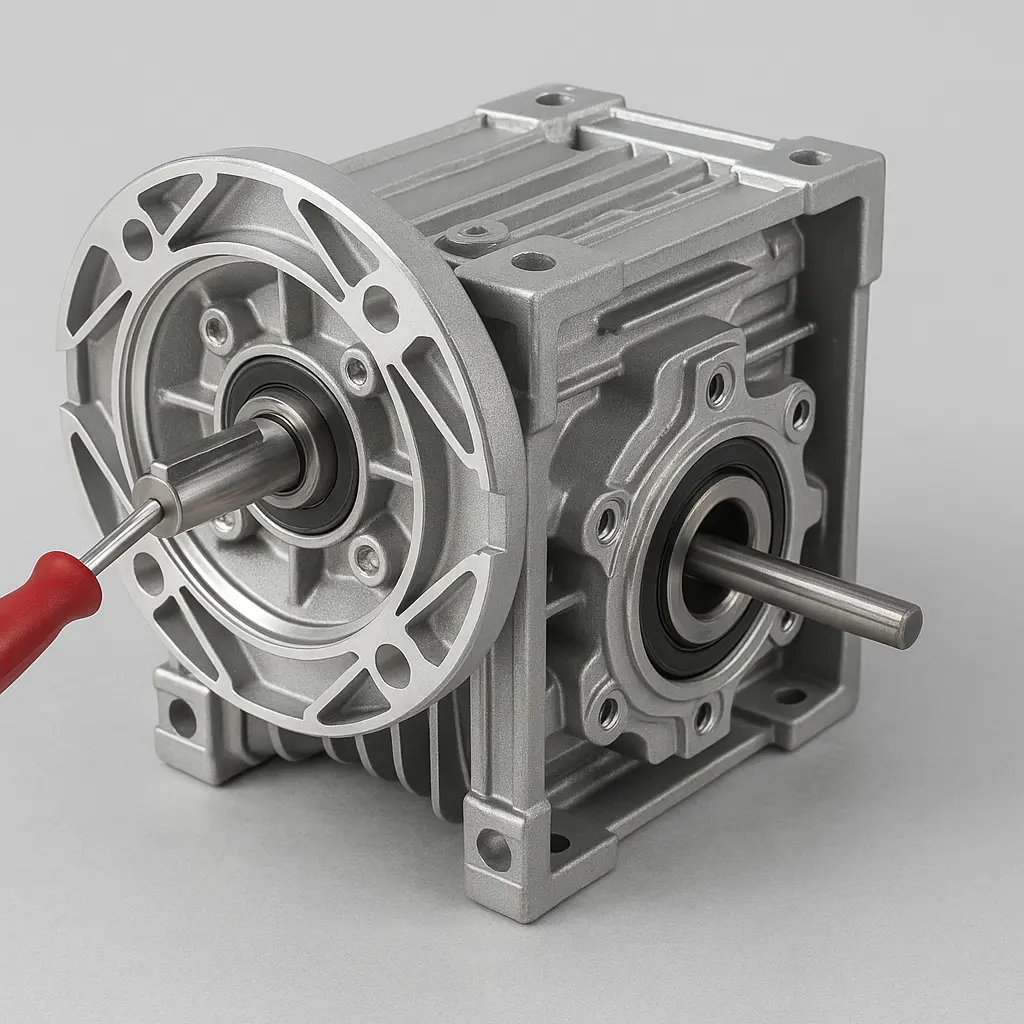

Worm gearbox ratio calculation

उत्पादनहरू
View as

WPDA श्रृंखला वर्म गियरबक्सहरू

WPDA श्रृंखला वर्म गियरबक्सहरू

WPDA शृङ्खला वर्म गियरबक्सहरू — १३ फ्रेम साइजहरू (४०–२५०), अनुपात ५:१ देखि १००:१, आउटपुट टर्क १५–२,५०० N·m, इनपुट पावर ०.१२–१५ kW, IP65 कास्ट आइरन हाउसिङ बलियो स्नेहनको साथ। कीराको पाङ्ग्रा निभाइन्छ र HRC 58-62 मा ग्राउन्ड हुन्छ; डबल-लिप सीलले पिठोको धुलो, फिल्ड सिल्ट र धुने पानीलाई गियर गुहाबाट बाहिर राख्छ। फुट, फ्ल्यान्ज र होलो-शाफ्ट माउन्टिङ उपलब्ध छन्, र आउटपुट शाफ्ट तपाईंको अवस्थित मोटरसँग मेल खाने मेसिन गर्न सकिन्छ। तपाईंको इनपुट पावर, आवश्यक अनुपात र मोटर फ्ल्यान्ज पठाउनुहोस् — हामी 24 घण्टा भित्र मिल्दो फ्रेम, आयामी रेखाचित्र र कारखाना-प्रत्यक्ष उद्धरण फिर्ता गर्छौं।

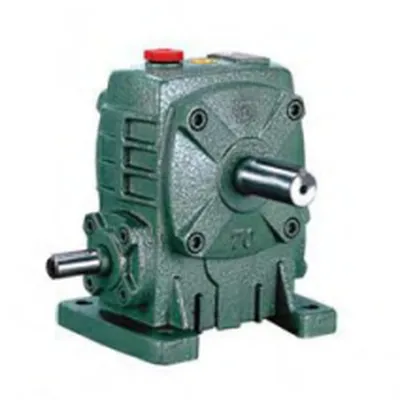

WPA श्रृंखला वर्म गियरबक्सहरू

WPA श्रृंखला वर्म गियरबक्सहरू

चीनमा एक पेशेवर कारखाना र निर्माताको रूपमा जुन प्रसारण उपकरणको क्षेत्रमा गहिरो संलग्न छ, Raydafon ले WPA श्रृंखला वर्म गियरबक्सहरू लन्च गर्‍यो, जुन तिनीहरूको उच्च लागत प्रदर्शनको लागि व्यापक रूपमा मनपराइएको छ। यस शृङ्खलाको रिडक्सन रेसियोले 5:1 देखि 100:1 सम्म समेट्छ, आउटपुट टर्क 10Nm-2000Nm पुग्छ, यो 0.06kW-15kW मोटरहरूका लागि उपयुक्त छ, र यसले विभिन्न प्रकारका स्थापना विधिहरूलाई समर्थन गर्दछ जस्तै खुट्टा र फ्ल्याङ्गहरू, जसले सजिलैसँग परिस्थितिहरू र वातावरणीय सुरक्षा सामग्री जस्तै ढुवानी गर्न सक्छ। एक भरपर्दो आपूर्तिकर्ताको रूपमा, Raydafon अनुकूलित सेवाहरू र पारदर्शी मूल्यहरू प्रदान गर्दछ। लागत समान कार्यसम्पादनका साथ आयातित ब्रान्डहरूको तुलनामा 30% कम छ, जुन साना र मध्यम आकारका उद्यमहरूको लागि तिनीहरूको उपकरण अपग्रेड गर्न रुचाइएको समाधान हो।
EP-NRV-F एकल ठोस शाफ्ट इनपुट वर्म गियरबक्स

EP-NRV-F एकल ठोस शाफ्ट इनपुट वर्म गियरबक्स

व्यावसायिक औद्योगिक प्रसारण उपकरणको क्षेत्रमा चीनमा प्रख्यात कारखाना र निर्माताको रूपमा, Raydafon ले EP-NRV-F सिंगल सॉलिड शाफ्ट इनपुट वर्म गियरबक्स सुरू गर्‍यो, जुन एक उत्कृष्ट वर्म गियर रिड्यूसर हो। उत्पादनले एकल ठोस शाफ्ट इनपुट डिजाइन, कम्प्याक्ट संरचना र स्थिर सञ्चालन, उच्च टोक़ प्रसारण क्षमता, र विभिन्न औद्योगिक अनुप्रयोग परिदृश्यहरूमा अनुकूलित गर्न सकिन्छ। यसको स्पेसिफिकेशनले विभिन्न प्रकारका घटाउने अनुपात विकल्पहरू (जस्तै 7.5:1 देखि 100:1), रेटेड आउटपुट टर्क (10Nm-1800Nm) को विस्तृत दायरा, 0.06kW-15kW मोटरहरूमा इनपुट पावर अनुकूलन, र विश्वसनीय कार्य अवस्था अन्तर्गत IP55 को सुरक्षा स्तर सुनिश्चित गर्न समेट्छ। उच्च गुणस्तरको आपूर्तिकर्ताको रूपमा, Raydafon ले दक्ष प्रसारण समाधानहरूको लागि ग्राहकहरूको विविध आवश्यकताहरू पूरा गर्न लचिलो अनुकूलन सेवाहरू र उच्च प्रतिस्पर्धी मूल्यहरू प्रदान गर्दछ।
आउटपुट फ्ल्यान्जको साथ EP-NMRV वर्म गियरबक्स

आउटपुट फ्ल्यान्जको साथ EP-NMRV वर्म गियरबक्स

Raydafon को आउटपुट Flange संग EP-NMRV वर्म गियरबक्स गुणस्तर को मामला मा उद्योग मा सबै भन्दा राम्रो छ! त्यहाँ NMRV025 देखि NMRV150 सम्म विभिन्न मोडेलहरू छन्, जसमा 0.06kW देखि 15kW सम्मको पावर र 1800Nm सम्मको टर्क रहेको छ। यो दुबै साना र ठूला मेसिनहरूसँग उपयुक्त छ। बाकस पहिरन-प्रतिरोधी एल्युमिनियम मिश्र धातुबाट बनेको छ, जुन हल्का र टिकाउ छ। आउटपुट फ्ल्यान्ज डिजाइन सीधा विभिन्न औद्योगिक उपकरणहरूमा जडान गर्न सकिन्छ र स्थापना गर्न पनि सजिलो छ। वर्म गियर पहिरन-प्रतिरोधी टिन कांस्यबाट बनेको छ, जसमा उच्च प्रसारण दक्षता र थोरै आवाज छ। चीनमा एक प्रसिद्ध निर्माताको रूपमा, Raydafon सम्पूर्ण प्रक्रियामा गुणस्तर नियन्त्रण गर्दछ र एक भरपर्दो आपूर्तिकर्ता हो!
चीनमा एक भरपर्दो वर्म गियरबक्स निर्माता र आपूर्तिकर्ताको रूपमा, हाम्रा उत्पादनहरूले CE प्रमाणीकरण पास गरेका छन्। यदि तपाईं गुणस्तरीय उत्पादनहरू किन्न चाहनुहुन्छ भने, कृपया हामीलाई सम्पर्क गर्नुहोस्।
