युनिभर्सल कपलिंगहरूले मेसिनरी स्थापना र पङ्क्तिबद्धतालाई कसरी सरल बनाउन सक्छ?

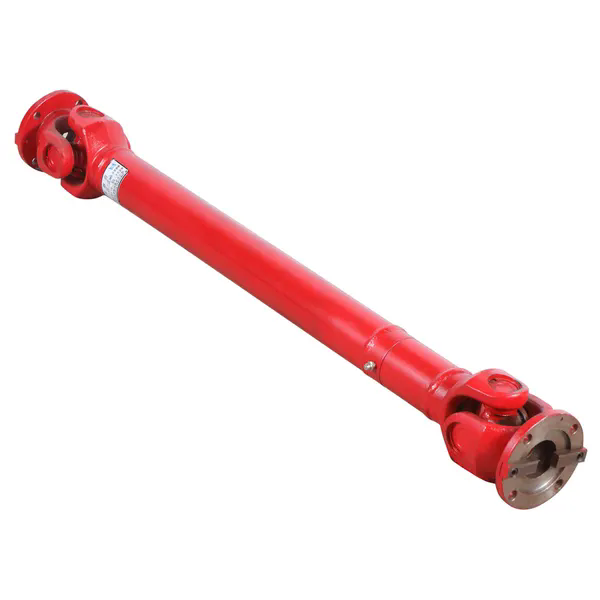

घुम्ने मेसिनरीहरू जस्तै पम्पहरू, जेनेरेटरहरू, कृषि औजारहरू, र औद्योगिक ड्राइभहरू स्थापना गर्दा प्रायः कठिन शाफ्ट पङ्क्तिबद्ध प्रक्रियाहरू समावेश हुन्छन्। परम्परागत कठोर युग्मनहरूलाई पूर्ण एकाग्रताको नजिक चाहिन्छ, अन्यथा कम्पनहरू, समयपूर्व असर विफलता, र युग्मन विच्छेद हुन्छ। यो जहाँ एक विश्वव्यापी युग्मनले स्थापना प्रक्रियालाई रूपान्तरण गर्दछ। डिजाइन द्वारा, एविश्वव्यापी युग्मनड्राइभिङ र सञ्चालित शाफ्टहरू बीच महत्त्वपूर्ण कोणीय, समानान्तर, र अक्षीय मिसाइलाइनमेन्टहरू समायोजन गर्दछ। लेजर पङ्क्तिबद्ध उपकरण वा शिमिङ आधारहरूसँग घण्टा खर्च गर्नुको सट्टा, हाम्रो कारखानाले उच्च गुणस्तरको विश्वव्यापी कपलिंगहरू प्रयोग गर्दा स्थापना समय 60% भन्दा बढी घटेको देखेको छ। सार्वभौमिक संयुक्त ज्यामितिले गतिशील रूपमा गलत अलाइनमेन्टको लागि क्षतिपूर्ति दिन्छ, मेकानिकलाई माइक्रोन स्तर सटीकता प्राप्त गर्नुको सट्टा माउन्टहरू सुरक्षित गर्नमा ध्यान केन्द्रित गर्न अनुमति दिन्छ। फिल्ड सर्भिस इन्जिनियरहरू र प्लान्ट मर्मतसम्भार टोलीहरूका लागि, यसको अर्थ छिटो स्टार्टअप र कम पुन: कार्य हो।

तर कसरी सार्वभौमिक युग्मनले पङ्क्तिबद्धता चुनौतीलाई सरल बनाउँछ? यसको रहस्य क्रस र बेयरिङ एसेम्बलीमा छ जसले लचिलो काजको रूपमा काम गर्दछ। जब एक कठोर फ्ल्यान्ज युग्मनले झुकाउने भारहरू सीधा शाफ्टहरूमा पठाउँदछ, एक विश्वव्यापी युग्मनले जडान गरिएको उपकरणलाई तनाव नगरी मिसाइलाइनमेन्टलाई रोटेशनल आन्दोलनमा रूपान्तरण गर्दछ। यसबाहेक, Raydafon Technology Group Co., Limited को आधुनिक युनिभर्सल कपलिङ डिजाइनहरूमा सिल गरिएको सुई बियरिङहरू र 30 डिग्रीसम्मको कोणमा पनि स्थिर गति (वा स्थिर गतिको नजिक) कायम राख्ने मेसिनयुक्त योकहरू समावेश छन्। यो क्षमताले सटीक तेर्सो र ठाडो पङ्क्तिबद्धताको आवश्यकतालाई हटाउँछ। चाहे तपाइँ हाइड्रोलिक पम्पमा डिजेल इन्जिन जडान गर्दै हुनुहुन्छ वा PTO संचालित उपकरण माउन्ट गर्दै हुनुहुन्छ, कसरी युनिभर्सल कपलिङले स्थापनालाई सरल बनाउँछ भन्ने कुरा बुझेर हजारौं श्रमको बचत हुनेछ र गलत अलाइनमेन्ट प्रेरित विफलताहरूलाई रोक्न सक्छ। यस विस्तृत गाइडमा, हामी हाम्रो कारखानाको २० वर्षको फिल्ड डाटा, प्राविधिक मापदण्डहरू, र चरणबद्ध उत्कृष्ट अभ्यासहरू साझा गर्छौं।

सामग्रीको तालिका

• 1. किन विश्वव्यापी युग्मनले सटीक शाफ्ट पङ्क्तिबद्ध आवश्यकताहरू हटाउँछ?
• 2. हाम्रो विश्वव्यापी युग्मन डिजाइन सुविधाहरूले स्थापना समय कसरी घटाउँछ?
• 3. कुन प्राविधिक प्यारामिटरहरूले विश्वव्यापी युग्मनलाई पङ्क्तिबद्ध गर्न सजिलो परिभाषित गर्छ?
• 4. विशेष उपकरणहरू बिना अक्षीय र कोणीय मिसालाइनमेन्ट कसरी व्यवस्थित गर्न सकिन्छ?
• 5. बारम्बार सोधिने प्रश्नहरू (FAQ)
• 6. भरपर्दो युग्मन समाधानहरूको लागि निष्कर्ष र CTA

किन एक विश्वव्यापी युग्मनले सटीक शाफ्ट पङ्क्तिबद्ध आवश्यकताहरू हटाउँछ?

कडा फ्ल्यान्ज वा कम्प्रेसन कपलिंगहरू जस्ता परम्परागत युग्मन विधिहरूमा, स्थापनाकर्ताले दुई शाफ्ट अक्षहरू 0.05 मिमी प्रति 100 मिमी स्प्यान भित्र समरेखीय छन् भनेर सुनिश्चित गर्नुपर्छ। यो प्राप्त गर्न प्राय: डायल संकेतकहरू, लेजर पङ्क्तिबद्ध प्रणालीहरू, र फाउन्डेसन बोल्टहरू बारम्बार ढिलो र कडाइ आवश्यक पर्दछ। एक विश्वव्यापी युग्मनले मौलिक रूपमा यो प्रतिमान परिवर्तन गर्दछ। शाफ्टहरूलाई सही पङ्क्तिबद्धतामा जबरजस्ती गर्नुको सट्टा, यसले जोडिएको जोइन्टहरू मार्फत टर्क स्थानान्तरण गरेर गलत अलाइनमेन्टलाई सहन सक्छ। हाम्रो कारखानाले सयौं स्थापना परिदृश्यहरूको विश्लेषण गरेको छ, र डेटाले लगातार देखाउँछ कि एक विश्वव्यापी युग्मनले 5 डिग्री सम्म कोणीय मिसालाइनमेन्ट र 3 एमएमको समानान्तर अफसेट पावर प्रसारण दक्षतामा कुनै मापनयोग्य हानि बिना स्वीकार गर्न सक्छ। यसको मतलब यो हो कि मेकानिकले उपकरणलाई बेस फ्रेममा बोल्ट गर्न सक्छ, स्लाइड गर्न सक्छविश्वव्यापी युग्मनदुबै शाफ्टहरूमा, र सेट स्क्रू वा लक कलरहरू कस्नुहोस्। युग्मनको आन्तरिक ज्यामितिले बाँकी काम गर्छ।

धेरै भौतिक सिद्धान्तहरूले किन विश्वव्यापी युगलहरू यति क्षमाशील छन् भनेर वर्णन गर्दछ:

• किनेमेटिक अभिव्यक्ति:क्रस र बियरिङ कपहरूले ड्राइभिङ जुवा र चालित जुवालाई दुई ओर्थोगोनल अक्षहरू वरिपरि स्वतन्त्र रूपमा सार्न अनुमति दिन्छ। यो दोहोरो अक्ष स्वतन्त्रताले सीधै कोणीय त्रुटिहरूलाई झुकाउने तनावको सट्टा घुमाउने गतिमा रूपान्तरण गर्दछ।
• सुई असर क्षतिपूर्ति:युनिभर्सल कपलिङको प्रत्येक ट्रिनियन सुई रोलरहरूको पूर्ण पूरकद्वारा समर्थित छ। यी रोलरहरूले घर्षण मात्र कम गर्दैन तर माइक्रोस्कोपिक रेडियल आन्दोलनलाई पनि अनुमति दिन्छ जसले नाममात्र कोणभन्दा बाहिरको अवशिष्ट मिसालाइनमेन्ट अवशोषित गर्दछ।
• स्पलाइन अक्षीय यात्रा:धेरै सार्वभौमिक युग्मन डिजाइनहरूले टेलिस्कोपिङ स्प्लाइन शाफ्ट समावेश गर्दछ जसले अक्षीय लम्बाइ 50 मिमी सम्म परिवर्तन गर्न अनुमति दिन्छ। यो सुविधाले थर्मल विस्तार वा थोरै माउन्टिंग स्थिति त्रुटिहरूको लागि शिमहरू आवश्यक बिना क्षतिपूर्ति गर्दछ।
• माफ गर्ने योक ज्यामिति:जुवामा भएका झ्यालहरू थोरै क्लियरेन्सहरूका साथ मेसिन गरिएका छन् जसले अपरेशनको क्रममा कोण गतिशील रूपमा परिवर्तन हुँदा पनि बाइन्डिङलाई रोक्छ। हाम्रो कारखानाको सीमित तत्व विश्लेषणले यो क्लियरेन्सले सस्तो कास्ट कपलिंगहरूको तुलनामा शिखर किनारा सम्पर्कलाई ७०% कम गर्छ भन्ने देखाउँछ।

व्यावहारिक स्थापना दृष्टिकोणबाट, सटीक पङ्क्तिबद्धताको उन्मूलनले श्रम बचतमा सीधा अनुवाद गर्दछ। कडा कपलिंगहरू प्रयोग गरेर एक सामान्य पम्प र मोटर पङ्क्तिबद्ध गर्न अनुभवी प्राविधिकलाई २ देखि ३ घण्टा लाग्न सक्छ। Raydafon बाट विश्वव्यापी युग्मन प्रयोग गरेर, उही स्थापना 45 मिनेटमा पूरा गर्न सकिन्छ। यसबाहेक, फाउन्डेशन अशुद्धताहरूको लागि सहिष्णुताको मतलब अवस्थित माउन्टिंग प्वालहरू वा थोरै विकृत बेस प्लेटहरूलाई पुन: कार्यको आवश्यकता पर्दैन। कृषि स्प्रेयरहरू वा निर्माण सवारी साधनहरू जस्तै मोबाइल उपकरणहरूका लागि, जहाँ फ्रेमहरू सञ्चालनको क्रममा फ्लेक्स हुन्छन्, एक विश्वव्यापी युग्मन मात्र व्यावहारिक समाधान हो किनभने कठोर युगलहरू घण्टा भित्रै भाँचिन्छन्। संक्षेपमा, अनुपालनमा निर्मित विश्वव्यापी संयुक्त लेजर पङ्क्तिबद्ध उपकरणहरूको आवश्यकतालाई हटाउँछ, सीप आवश्यकताहरू घटाउँछ, र परियोजना पूरा गर्न गति दिन्छ। हाम्रो कारखानाले कुनै पनि विश्वव्यापी युग्मन स्थापनाको लागि उपयुक्त सरल दृश्य पङ्क्तिबद्ध विधि मार्फत प्रयोगकर्ताहरूलाई मार्गदर्शन गर्ने निःशुल्क पङ्क्तिबद्धता जाँचसूची प्रदान गर्दछ।

हाम्रो विश्वव्यापी युग्मन डिजाइन सुविधाहरूले स्थापना समय कसरी घटाउँछ?

Raydafon मा, हामीले हाम्रो विश्वव्यापी युग्मन उत्पादन लाइनहरूमा विशेष सुविधाहरू इन्जिनियर गरेका छौं जसले सीधा स्थापना दुखाइ बिन्दुहरूलाई सम्बोधन गर्दछ। विशेष पुलर, तताउने, वा जटिल बोल्ट टर्किङ अनुक्रमहरू आवश्यक पर्ने जेनेरिक कपलिंगहरूको विपरीत, हाम्रा डिजाइनहरूले द्रुत फिटमेन्ट र सुरक्षित लकिङलाई प्राथमिकता दिन्छ। तल हामी कृषि र औद्योगिक क्षेत्रहरूमा हाम्रा ग्राहकहरूको प्रतिक्रियाको आधारमा स्थापना समय 50% भन्दा बढी घटाउने शीर्ष पाँच डिजाइन आविष्कारहरूको विवरण दिन्छौं।

• स्प्लिट योक क्ल्याम्प प्रणाली:हाम्रो युनिभर्सल युग्मनले दुई भारी शुल्क क्ल्याम्प बोल्टको साथ विभाजित जुवा सुविधा दिन्छ। हस्तक्षेप फिट वा सेट स्क्रूहरूसँग संघर्ष गर्नुको सट्टा जसले शाफ्टहरूलाई क्षति पुर्‍याउँछ, प्राविधिकले केवल जुवालाई शाफ्टमा स्लिप गर्दछ, किवे (यदि अवस्थित छ भने) पङ्क्तिबद्ध गर्दछ, र दुई बोल्टहरूलाई निर्दिष्ट मानमा टर्क गर्दछ। यो क्ल्याम्पिङ विधिले शून्य ब्याकल्याश जडान सिर्जना गर्दछ र दुई मिनेट भित्र स्थापना वा हटाउन सकिन्छ।
• कलर कोडेड कम्पोनेन्ट मार्किङ:हाम्रो कारखानाबाट प्रत्येक युनिभर्सल कपलिंग कम्पोनेन्टलाई एसेम्ब्ली अभिमुखीकरण तीरले लेजर चिन्ह लगाइएको छ। यसले कम्पन निम्त्याउने जोकहरूलाई चरणको बाहिर 90 डिग्री जम्मा गर्ने सामान्य गल्तीलाई रोक्छ। तीरहरूले पहिलो पटक प्रयोगकर्ताहरूलाई सेकेन्डमा पङ्क्तिबद्धता सही गर्न मार्गदर्शन गर्दछ।
• पूर्व लुब्रिकेटेड र सील बियरिंग्स:परम्परागत सार्वभौमिक जोडहरू स्थापना गर्नु अघि म्यानुअल ग्रीसिंग चाहिन्छ, प्रायः प्रत्येक कपमा ग्रीस बल गर्न सुई नोजल प्रयोग गरेर। हाम्रो युनिभर्सल कपलिङ उच्च तापक्रम लिथियम कम्प्लेक्स ग्रीसले भरिएको छ र ट्रिपल लिप लेबिरिन्थ सिलहरूसँग बन्द छ। स्थापनाकर्ताले कुनै पनि स्नेहन चरण बिना तुरुन्तै युग्मन माउन्ट गर्न सक्छ, प्रति युग्मन 15 देखि 20 मिनेट बचत गर्दछ।
• द्रुत जडान स्प्लाइन संलग्नता:हाम्रो युनिभर्सल कपलिङको टेलिस्कोपिक खण्डले क्राउन गरिएको स्प्लाइन प्रोफाइल प्रयोग गर्दछ जुन सगाईको समयमा स्वयं पङ्क्तिबद्ध हुन्छ। यदि दुई शाफ्टहरू थोरै मिलाएर राखिएका छन् भने पनि, स्प्लाइन दाँतले जाम नगरी तिनीहरूको मिलन खाँचो फेला पार्नेछ। यो सुविधा विशेष गरी उपयोगी हुन्छ जब ड्राइभहरू सीमित ठाउँहरूमा स्थापना गर्दा दृश्य पङ्क्तिबद्धता गाह्रो हुन्छ।
• एकीकृत सुरक्षा लक पिन:ओभरहेड वा ठाडो स्थापनाहरूको लागि, हाम्रो कारखानाले स्प्रिङ लोडेड लकिङ पिनहरू थप्छ जसले अस्थायी रूपमा युनिभर्सल कपलिङलाई ठाउँमा राख्छ जबकि मेकानिकले क्ल्याम्प बोल्टहरू जोड्दछ। यस ह्यान्ड्स फ्री सुविधाले स्थापनाको क्रममा कपलिंगलाई शाफ्टबाट स्लाइड गर्नबाट रोक्छ, एसेम्बली समय घटाउँछ र सुरक्षा सुधार गर्दछ।

समय बचत को मात्रा मापन गर्न, हामीले पाँच मेकानिक्स संग एक छेउमा स्थापना परीक्षण सञ्चालन गर्यौं। एक मानक प्रतिस्पर्धीको विश्वव्यापी संयुक्त स्थापना गर्न स्नेहन, पङ्क्तिबद्ध चिन्ह, र बोल्टिङ सहित औसत 34 मिनेट लाग्यो। हाम्रो विश्वव्यापी युग्मन स्थापना गर्न औसत 14 मिनेट लाग्यो। यो 20 मिनेट बचत प्रति युग्मनले फ्लीट मर्मत वा असेंबली लाइनहरूको लागि महत्त्वपूर्ण उत्पादकता लाभहरूमा अनुवाद गर्दछ। थप रूपमा, हाम्रो कारखानाले प्रत्येक विश्वव्यापी युग्मन बक्समा 3D एनिमेटेड स्थापना गाइडमा लिङ्क गर्ने QR कोड प्रदान गर्दछ। यसले कागज म्यानुअलहरू खोज्न वा टोर्क मानहरू अनुमान गर्न आवश्यक हटाउँछ। गाइडले ठ्याक्कै कसरी क्ल्याम्प बोल्टहरू राख्ने र सही कोणीय चरणहरू जाँच गर्ने भनेर देखाउँछ। दर्जनौं कपलिंगहरू समावेश भएका ठूला परियोजनाहरूका लागि, हाम्रो द्रुत स्थापना डिजाइनले कुल श्रम घण्टा दुईको कारकले घटाउन सक्छ। यसबाहेक, हाम्रो विश्वव्यापी युग्मनले मानक मेट्रिक वा इम्पेरियल हेक्स बोल्टहरू प्रयोग गर्दछ, त्यसैले कुनै विशेष उपकरणहरू आवश्यक पर्दैन। हामी विश्वास गर्छौं कि स्थापना सरल बनाउनु विलासिता होइन तर डाउनटाइम कम गर्नको लागि एक आवश्यकता हो। Raydafon टेक्नोलोजी ग्रुप कं, लिमिटेड 30 दिनको स्थापना समर्थन लाइनको साथ प्रत्येक युगल पछाडि खडा छ।

कुन प्राविधिक प्यारामिटरहरूले विश्वव्यापी युग्मनलाई पङ्क्तिबद्ध गर्न सजिलो परिभाषित गर्दछ?

जबकि सबै युनिभर्सल कपलिङहरूले केही मिसालाइनमेन्ट क्षमता प्रदान गर्छन्, सबै समान रूपमा सिर्जना गरिएका छैनन्। स्थापना र पङ्क्तिबद्धताको सहजता सीधा विशिष्ट प्राविधिक मापदण्डहरूमा निर्भर गर्दछ जुन ईन्जिनियरहरूले खरिद गर्नु अघि मूल्याङ्कन गर्नुपर्छ। हाम्रो कारखानाको परीक्षण प्रोटोकलहरूमा आधारित, निम्न प्यारामिटरहरूले पङ्क्तिबद्ध प्रक्रियालाई सरल बनाउनमा सबैभन्दा ठूलो प्रभाव पार्छ। हामीले तपाइँको मेसिनरीको लागि सही विश्वव्यापी युग्मन चयन गर्न मद्दतको लागि हाम्रो सबैभन्दा लोकप्रिय श्रृंखलाको सन्दर्भ तालिका पनि प्रदान गरेका छौं।

• अधिकतम स्थिर कोणीय मिसालाइनमेन्ट (डिग्री):यो शाफ्ट अक्षहरू बीचको अधिकतम कोण हो जुन युग्मनले बाइन्डिङ बिना समायोजन गर्न सक्छ। सजिलो पङ्क्तिबद्धताको लागि, कम्तिमा 5 डिग्री अनुमति दिने विश्वव्यापी युग्मन खोज्नुहोस्। हाम्रो भारी शुल्क श्रृंखला 30 डिग्री सम्म अनुमति दिन्छ।
• समानान्तर अफसेट क्षमता (मिमी):पूर्व ड्रिल गरिएका उपकरणहरू माउन्ट गर्दा समानान्तर मिसाइलाइनमेन्ट (अफसेट तर समानान्तर अक्षहरू) ह्यान्डल गर्ने क्षमता महत्त्वपूर्ण हुन्छ। 2 मिमी वा बढीको मानले स्थापनालाई धेरै सरल बनाउँछ।
• अक्षीय यात्रा (मिमी):टेलिस्कोपिक स्प्लाइन्सले शाफ्ट न काटेर लम्बाइ समायोजन गर्न अनुमति दिन्छ। हाम्रो युनिभर्सल कपलिङले ६० एमएम सम्मको अक्षीय यात्रा प्रदान गर्दछ, पुन: कार्य नगरी माउन्टिङ त्रुटिहरू समायोजन गर्दै।
• बोल्ट सर्कल र क्ल्याम्प डिजाइन:स्प्लिट क्ल्याम्प हब भएका युग्मनहरू पुलर फिट वा तातो संकुचन आवश्यक पर्नेहरू भन्दा पङ्क्तिबद्ध गर्न धेरै सजिलो हुन्छ। यो तपाइँको शाफ्ट सहिष्णुता (+0.000 देखि -0.002 इन्च) मा फिट छ भनेर सुनिश्चित गर्न क्ल्याम्पिङ दायरा प्रमाणित गर्नुहोस्।
• वजन र सन्तुलन ग्रेड:कम जडत्व संग हल्का युग्मन स्थापना को समयमा ह्यान्डल गर्न सजिलो छ। हाम्रो युनिभर्सल कपलिङले टोर्क क्षमताको त्याग नगरी 15% ले वजन घटाउनको लागि अनुकूलित वेब डिजाइनहरूको साथ उच्च शक्तिको एल्युमिनियम कांस्य वा मिश्र धातु इस्पात प्रयोग गर्दछ।

निम्न तालिकाद्वारा निर्मित युनिभर्सल कपलिङको चार श्रृङ्खलाका लागि पङ्क्तिबद्धता सम्बन्धित मापदण्डहरू विवरणहरू छन्Raydafon टेक्नोलोजी समूह कं, लिमिटेड। सबै मानहरू ISO 14691 र हाम्रो इन हाउस प्रमाणीकरणमा आधारित छन्।

* एक प्रशिक्षित प्राविधिकद्वारा पम्प सेटअप गर्नको लागि 50HP मोटरको लागि स्थापना समय मापन गरिएको छ, जसमा कपलिंग प्लेसमेन्ट र बोल्ट टर्किङ समावेश छ तर गार्ड स्थापना बाहेक।

सही प्यारामिटरहरू छनौट गर्नु सुविधाको बारेमा मात्र होइन; यसले दीर्घकालीन विश्वसनीयतालाई प्रत्यक्ष असर गर्छ। अपर्याप्त मिसलाइनमेन्ट क्षमता भएको सार्वभौमिक युग्मन अझै पङ्क्तिबद्ध गर्न गाह्रो हुनेछ र समयपूर्व असर विफलता हुन सक्छ। हाम्रो फ्याक्ट्रीले नयाँ मेसिनरी स्थापनाका लागि कम्तिमा दोब्बर अपेक्षित मिसलाइनमेन्ट भएको युग्मन चयन गर्न सुझाव दिन्छ। उदाहरणका लागि, यदि तपाइँको माउन्टिंग सहिष्णुताले 2 डिग्रीको अधिकतम कोणको सुझाव दिन्छ भने, 4 डिग्री वा बढीको लागि मूल्याङ्कन गरिएको विश्वव्यापी युग्मन छनौट गर्नुहोस्। त्रुटिको यो मार्जिनले सुनिश्चित गर्दछ कि फाउन्डेशन सेटलिङ वा थर्मल विस्तार पछि पनि, युग्मन सहज रूपमा सञ्चालन हुनेछ। Raydafon Technology Group Co., Limited ले तपाइँको विशिष्ट मेसिन लेआउटमा सेट गरिएको सही प्यारामिटर मिलाउन निःशुल्क प्राविधिक परामर्श प्रदान गर्दछ। यी मापनयोग्य विशिष्टताहरूमा ध्यान केन्द्रित गरेर, तपाइँ सुनिश्चित गर्नुहुन्छ कि विश्वव्यापी युग्मनले उपकरणको सम्पूर्ण जीवनको लागि स्थापनालाई सरल बनाउँछ, पहिलो दिन मात्र होइन।

अक्षीय र कोणीय मिसालाइनमेन्ट विशेष उपकरणहरू बिना कसरी व्यवस्थित गर्न सकिन्छ?

मेसिनरी स्थापनाको सबैभन्दा डरलाग्दो पक्षहरू मध्ये एक महँगो लेजर पङ्क्तिबद्ध प्रणाली वा डायल सूचक सेटअपहरूको लागि आवश्यक आवश्यकता हो। यद्यपि, जब तपाइँ सही आकारको विश्वव्यापी युग्मन प्रयोग गर्नुहुन्छ, सरल भिजुअल र फिलर गेज विधिहरू लामो सेवा जीवन प्राप्त गर्न पर्याप्त छन्। हाम्रो कारखानाले एक तीन चरण बिना विशेष उपकरण पङ्क्तिबद्ध प्रक्रिया विकसित गरेको छ जुन विश्वव्यापी हजारौं मर्मत टोलीहरू द्वारा सफलतापूर्वक प्रयोग गरिएको छ। यहाँ एक सीधा किनारा, फिलर गेजहरूको सेट, र एक सामान्य टेप मापन प्रयोग गरेर दुबै अक्षीय र कोणीय मिसालाइनमेन्ट कसरी व्यवस्थापन गर्ने भन्ने छ।

• चरण 1 - सीधा किनारा प्रयोग गरी असमान समानान्तर पङ्क्तिबद्धता:माथि, तल र छेउमा दुई युग्मन हबहरूमा मेसिन गरिएको सीधा किनारा (वा कठोर धातु शासक) राख्नुहोस्। सिधा किनाराले दुबै हबहरूलाई समान रूपमा सम्पर्क नगरेसम्म उपकरणको स्थिति समायोजन गर्नुहोस्। सार्वभौमिक युग्मनका लागि, हब लम्बाइको साथ 1 मिमी भन्दा कमको अन्तर भिन्नता स्वीकार्य छ। यो कुनै न कुनै पङ्क्तिबद्धता 5 मिनेट भन्दा कम लाग्छ।
• चरण 2 - एङ्गुलर अलाइनमेन्ट फेलर गेजहरूसँग जाँच गर्नुहोस्:चार चतुर्थांश (0, 90, 180, 270 डिग्री) मा युग्मन अनुहारहरू बीच एक फीलर गेज घुसाउनुहोस्। अन्तरमा अधिकतम भिन्नता युग्मन व्यासको 100 मिमी प्रति 0.5 मिमी भन्दा बढी हुनु हुँदैन। किनभने विश्वव्यापी युग्मनले कोणीय त्रुटिहरू समायोजन गर्दछ, यो एक महत्वपूर्ण सहिष्णुता होइन; यो केवल शाफ्ट को अत्यधिक झुकाव रोक्न को लागी हो।
• चरण 3 - अक्षीय स्थिति:टेलिस्कोपिङ युनिभर्सल कपलिंग मोडेलहरूको लागि, स्प्लाइन खण्ड विस्तार गर्नुहोस् ताकि युग्मन यसको यात्रा दायरामा केन्द्रित हुन्छ। शाफ्ट छेउहरू बीचको दूरी मापन गर्नुहोस् र सुनिश्चित गर्नुहोस् कि कम्तिमा 15 मिमी स्प्लाइन संलग्नता अधिकतम उपकरण आन्दोलनमा रहन्छ। कुनै विशेष उपकरण आवश्यक छैन; एक साधारण टेप मापन पर्याप्त छ।

यी तीन चरणहरू पूरा गरेपछि, क्ल्याम्प बोल्टहरू कस्नुहोस् वा तपाईंको विश्वव्यापी युग्मनसँग प्रदान गरिएको टर्क विशिष्टता अनुसार पेंचहरू सेट गर्नुहोस्। त्यसपछि कुनै पनि बाइन्डिङको लागि महसुस गर्न हातले विधानसभा घुमाउनुहोस्। यदि रोटेशन सहज छ भने, स्थापना पूरा भयो। यसको विपरित, एक कठोर युग्मनको साथ, एउटै द्रुत विधिले कम्पन र समयपूर्व विफलताको परिणाम दिन्छ। हाम्रो फ्याक्ट्रीले एक दशकभन्दा बढी समयदेखि यो कुनै औजारविहीन दृष्टिकोण प्रयोग गर्न क्षेत्र सेवाका कर्मचारीहरूलाई तालिम दिएको छ, र प्रतिक्रिया एकरूप छ: विश्वव्यापी युग्मनले विज्ञानबाट पङ्क्तिबद्धतालाई साधारण दिनचर्यामा रूपान्तरण गर्छ।

तर अपरेशनको क्रममा गतिशील मिसालाइनमेन्टको बारेमा के हो? टर्क प्रतिक्रिया वा थर्मल विस्तारको कारणले गर्दा मेशिनहरू प्रायः तिनीहरूको माउन्टहरूमा शिफ्ट हुन्छन्। एक कठोर युग्मनले यी बलहरूलाई बियरिङहरूमा पठाउनेछ, जबकि विश्वव्यापी युग्मनले मात्र फ्लेक्स गर्दछ। त्यसकारण, प्रारम्भिक स्थापना पछि, आवधिक जाँचहरू अझै पनि सल्लाह दिइन्छ तर धेरै कम महत्वपूर्ण छन्। हामी ग्रीस चुहावट वा असामान्य पहिरनको संकेतहरूको लागि हरेक 500 सञ्चालन घण्टामा विश्वव्यापी युग्मन निरीक्षण गर्न सिफारिस गर्छौं। यदि कुनै सानो मिसालिङमेन्ट पत्ता लाग्यो भने, क्ल्याम्प बोल्टहरू ढिलो गर्न सकिन्छ, उपकरणहरू नज गर्न सकिन्छ, र 30 मिनेट भन्दा कममा युग्मनलाई पुन: टाइटन गर्न सकिन्छ। यो सादगीले उचित मर्मतसम्भारको अवरोधलाई कम गर्छ। Raydafon Technology Group Co., Limited ले तीन चरण विधिलाई संक्षेपमा प्रस्तुत गर्दै, तपाइँको टूलबक्समा फिट हुने लेमिनेटेड अलाइनमेन्ट कार्ड प्रदान गर्दछ। लेजरहरू र डायल सूचकहरूको आवश्यकतालाई हटाएर, हाम्रो विश्वव्यापी युग्मनले प्रत्येक मेकानिकलाई पहिलो प्रयासमा व्यावसायिक ग्रेड पङ्क्तिबद्धता परिणामहरू प्राप्त गर्न सक्षम बनाउँछ।

बारम्बार सोधिने प्रश्नहरू (FAQ)

प्रश्न 1: के एक विश्वव्यापी युग्मनले एकै समयमा समानान्तर अफसेट र कोणीय मिसालाइमेन्टको लागि क्षतिपूर्ति दिन सक्छ?

उत्तर: हो, एक विश्वव्यापी युग्मनले समानान्तर अफसेट र एङ्गुलर मिसालाइनमेन्टलाई एकै साथ समायोजन गर्न सक्छ किनभने यसको क्रस र बेयरिङ असेम्ब्लीले घुमाउने दुई स्वतन्त्र अक्षहरू प्रदान गर्दछ। जब ड्राइभिङ र ड्राइभ शाफ्टहरू समानान्तर अफसेट हुन्छन्, युग्मनले प्रत्येक जुवामा सानो कोणात्मक विक्षेपण सिर्जना गर्दछ। यो संयुक्त प्रभाव संयुक्त को अधिकतम काम कोण द्वारा सीमित छ। उदाहरणका लागि, हाम्रो युनिभर्सल कपलिङ श्रृंखलाले 4 mm सम्म समानान्तर अफसेट र 8 डिग्री कोणीय मिसालाइनमेन्ट एकैसाथ टोक़ हानि बिना अनुमति दिन्छ। यद्यपि, यदि अफसेट धेरै ठूलो छ भने, प्रभावकारी कोणले युग्मनको मूल्याङ्कन भन्दा बढी हुन सक्छ। हाम्रो कारखानाले तपाइँलाई संयुक्त सीमाहरू प्रमाणित गर्न मद्दत गर्नको लागि अनलाइन मिसालाइमेन्ट क्यालकुलेटर प्रदान गर्दछ।

प्रश्न २: शाफ्टको दूरी अनिश्चित हुँदा स्प्लाइन्ड टेलिस्कोपिक युनिभर्सल युग्मनले कसरी अक्षीय स्थापनालाई सरल बनाउँछ?

उत्तर: स्प्लाइन्ड टेलिस्कोपिक युनिभर्सल कपलिंगहरूमा पुरुष र महिला स्प्लाइन्ड खण्ड हुन्छ जुन अक्षीय रूपमा स्लाइड हुन्छ। स्थापनाको क्रममा, यदि शाफ्ट छेउहरू बीचको दूरी ठीकसँग थाहा छैन (जस्तै, मोटर प्रतिस्थापन पछि), प्राविधिकले खाली ठाउँमा फिट गर्नको लागि युग्मनलाई विस्तार वा कम्प्रेस गर्दछ। स्प्लाइनले टर्क प्रसारित गर्दछ जबकि मुक्त अक्षीय आन्दोलनलाई अनुमति दिँदै, शाफ्टहरू काट्ने वा स्पेसरहरू थप्ने आवश्यकतालाई हटाउँदै। हाम्रो फ्याक्ट्रीको युनिभर्सल कपलिङ डिजाइनमा नायलॉन लेपित स्प्लाइन रहेको छ जसले क्षरणलाई जोगाउनबाट जोगाउँछ र लामो समयसम्म आन्दोलन नगरी पनि सहज स्लाइडिङ सुनिश्चित गर्छ। यो सुविधा विशेष गरी कृषि उपकरणहरूमा मूल्यवान छ जहाँ कार्यान्वयन परिवर्तनहरू बारम्बार हुन्छन्।

प्रश्न ३: के युनिभर्सल कपलिङ प्रयोग गर्दा ड्राइभट्रेनमा लचिलो माउन्ट वा रबर तत्वहरूको आवश्यकता हट्छ?

उत्तर: युनिभर्सल कपलिङले मिसाइलाइनमेन्टलाई असाधारण रूपमा राम्रोसँग ह्यान्डल गर्छ भने, यसले रबर वा पोलियुरेथेन युग्मनजस्तै टर्सनल कम्पन ड्याम्पिङ प्रदान गर्दैन। महत्त्वपूर्ण टर्सनल पल्सहरू (जस्तै, एकल सिलिन्डर इन्जिन वा रेसिप्रोकेटिङ कम्प्रेसरहरू) भएका अनुप्रयोगहरूका लागि, हामी एक अलग कम्पन डम्परसँग युनिभर्सल कपलिङ संयोजन गर्न सिफारिस गर्छौं। यद्यपि, धेरैजसो इलेक्ट्रिक मोटर पम्प वा गियरबक्स अनुप्रयोगहरूका लागि, युनिभर्सल कपलिङको मेटल सुई बियरिङहरूले ब्याकल्याशको परिचय नगरी सफा टर्क प्रसारण गर्ने राम्रो काम गर्छ। हाम्रो कारखानाले विश्वव्यापी युग्मनको एक समग्र डिस्क संस्करण प्रदान गर्दछ जसले सीमित टोर्सनल अनुपालन प्रदान गर्दछ। पूर्ण ड्राइभट्रेन विश्लेषणको लागि हाम्रो इन्जिनियरिङ टोलीलाई सल्लाह दिनुहोस्।

प्रश्न 4: लामो असर जीवन सुनिश्चित गर्न विश्वव्यापी युगलको लागि अधिकतम सिफारिस गरिएको स्थापना कोण के हो?

उत्तर: 10,000 सञ्चालन घण्टाको डिजाइन जीवन प्राप्त गर्न, हामी एकल युनिभर्सल कपलिंगहरूका लागि 15 डिग्री तल र डबल कार्डन (CV) प्रकारका लागि 25 डिग्रीभन्दा कम निरन्तर सञ्चालन कोण राख्न सिफारिस गर्छौं। यी मानहरू माथिको स्थापना कोणहरूले अझै पनि काम गर्नेछ तर असर जीवन समानुपातिक रूपमा घटाउन सक्छ। उदाहरणका लागि, एकल युनिभर्सल कपलिङमा २० डिग्रीमा काम गर्दा असर जीवनलाई ४,००० घण्टामा घटाउन सक्छ। हाम्रो कारखानाले प्रत्येक विश्वव्यापी युग्मन ढुवानीसँग जीवन समायोजन कारक चार्ट समावेश गर्दछ। स्थापनाको क्रममा, सधैं सबैभन्दा सानो सम्भावित कोणको लागि लक्ष्य राख्नुहोस्, तर शून्य कोण प्राप्त गर्ने बारे चिन्ता नगर्नुहोस् - त्यो विश्वव्यापी संयुक्तको सुन्दरता हो।

प्रश्न 5: मेरो विश्वव्यापी युग्मन स्थापना युग्मनको क्षमताको लागि पनि धेरै गलत छ भने मलाई कसरी थाहा हुन्छ?

उत्तर: स्थापनाको क्रममा अत्यधिक गलत अलाइनमेन्टका तीनवटा संकेतहरू छन्: पहिलो, तपाईंले जबरजस्ती बिना दुबै शाफ्टहरूमा विश्वव्यापी युग्मनलाई पूर्ण रूपमा स्लाइड गर्न सक्नुहुन्न; दोस्रो, जब तपाइँ हातले विधानसभा घुमाउनुहुन्छ, तपाइँ प्रति क्रान्ति एक पटक एक फरक टाइट स्थान महसुस गर्नुहुन्छ; तेस्रो, क्ल्याम्प बोल्टहरू पङ्क्तिबद्ध राख्न संघर्ष गरिरहेको देखिन्छ। यदि तपाइँ यी मध्ये कुनै पनि देख्नुहुन्छ भने, सीधा किनारा र प्रोट्रेक्टर प्रयोग गरेर कोण र अफसेट मिसालाइनमेन्ट पुन: नाप्नुहोस्। यदि मानहरू हाम्रो उत्पादन तालिका मूल्याङ्कनहरू भन्दा बढी छन् भने, तपाईंले उपकरणलाई पुन: स्थान दिनुपर्छ वा ठूलो शृङ्खला युनिभर्सल कपलिंग प्रयोग गर्नुपर्छ। Raydafon Technology Group Co., Limited ले तस्विर वा भिडियो निरीक्षण मार्फत स्थापना समस्याहरूको निदान गर्न नि:शुल्क प्राविधिक समर्थन प्रदान गर्दछ, तपाइँ पङ्क्तिबद्धता मार्फत तपाइँको बाटो कहिल्यै अनुमान गर्नुहुन्न।

निष्कर्ष: हाम्रो विश्वव्यापी युग्मनको साथ तपाईंको अर्को स्थापनालाई सरल बनाउनुहोस्

मेसिनरी स्थापना र पङ्क्तिबद्धता अब समय खपत, महँगो, वा निराशाजनक हुनु पर्दैन। हामीसँग विस्तृत रूपमा, Raydafon टेक्नोलोजी ग्रुप कं, लिमिटेडबाट उच्च गुणस्तरको युनिभर्सल युग्मनले शाफ्ट मिसालाइमेन्टको मुख्य चुनौतीहरूलाई प्रत्यक्ष रूपमा सम्बोधन गर्दछ। सटीक लेजर उपकरणहरूको आवश्यकतालाई हटाएर, स्थापना समयलाई आधाभन्दा बढीले घटाएर, र क्षमाशील अक्षीय र कोणीय क्षमता प्रदान गरेर, हाम्रो विश्वव्यापी युग्मनले तपाईंको मर्मत टोलीलाई पहिलो प्रयासमा भरपर्दो ड्राइभट्रेन प्रदर्शन प्राप्त गर्न सक्षम बनाउँछ। चाहे तपाईं नयाँ उत्पादन लाइन स्थापना गर्दै हुनुहुन्छ, सिँचाइ पम्प पुन: फिट गर्दै हुनुहुन्छ, वा फसल काट्नेहरूको फ्लीट कायम गर्दै हुनुहुन्छ, सरलीकृत पङ्क्तिबद्धताका सिद्धान्तहरू विश्वव्यापी रूपमा लागू हुन्छन्।

आफ्नो स्थापना प्रक्रिया रूपान्तरण गर्न तयार हुनुहुन्छ?आज सम्पर्क गर्नुहोस् Raydafon टेक्नोलोजी ग्रुप कं, लिमिटेडएक मानार्थ साइजिङ परामर्श को लागी। हाम्रो कारखानाले 24 घण्टा भित्र मानक युनिभर्सल युग्मन मोडेलहरू पठाउन सक्छ, र हामी कठोर वातावरणको लागि अनुकूलन स्प्लाइन लम्बाइ र जंग प्रतिरोधी कोटिंग्स पनि प्रस्ताव गर्दछौं। प्रत्येक युग्मन खरिदमा हाम्रो पङ्क्तिबद्ध द्रुत गाइड र आजीवन प्राविधिक समर्थन समावेश छ। जटिल पङ्क्तिबद्ध प्रक्रियाहरूले तपाईंको परियोजनाहरू ढिलाइ नगर्नुहोस्। अब एक उद्धरण वा इन्जिनियरिङ नमूना अनुरोध गर्नुहोस् र वास्तविक सरलीकरणले बनाइएको भिन्नताको अनुभव गर्नुहोस्।
