SWC-WH बिना फ्लेक्स वेल्डिंग प्रकार विश्वव्यापी युग्मन

SWC-WH बिना फ्लेक्स वेल्डिंग प्रकार विश्वव्यापी युग्मन

Raydafon को SWC-WH बिना फ्लेक्स वेल्डिङ प्रकार युनिभर्सल कपलिङ गैर लोचदार वेल्डेड सार्वभौमिक युग्मनहरूले विश्वसनीय प्रसारण सुनिश्चित गर्न वेल्डेड जडानहरू प्रयोग गर्दछ, तिनीहरूलाई धातु र खनन उपकरणहरू जस्ता उच्च-लोड अनुप्रयोगहरूको लागि भरपर्दो विकल्प बनाउँछ। हामी चीन मा एक भौतिक युग्मन निर्माता हो। एक भरपर्दो निर्माताको रूपमा, हामी एक स्थिर आपूर्ति प्रस्ताव गर्दछौं र तपाईंको उपकरणको विशिष्टताहरूमा विवरणहरू मिलाउन सक्छौं। मूल्य निर्धारण विवरणहरूको लागि, कृपया हामीलाई सीधा सम्पर्क गर्नुहोस्।
वेल्डेड योक · कुनै फ्लेक्स तत्व छैन · OEM तयार

SWC-WH बिना फ्लेक्स वेल्डिंग प्रकार विश्वव्यापी युग्मनको लागिभारी-ड्युटी ड्राइभ शाफ्टहरू

रोलिङ मिलहरू, क्रेनहरू, खनन र मेटलर्जिकल ड्राइभहरूका लागि निर्मित कडा, वेल्डिङ-प्रकारको कार्डन युग्मन। वेल्डेड जुवाले बोल्टेड-जोइन्ट लूजिङ हटाउँछ। परिशुद्धता सुई बियरिंग्स घर्षण कम राख्छ। बोर 100–550 मिमी, 710 kN·m सम्मको टर्क, 35CrMo मिश्र धातु इस्पात, Ningbo, चीनमा ISO 9001 उत्पादन।

बोर100 - 550 मिमी
नाममात्र टोकक1.25 - 710 kN·m
तह कोण15° - 25°
सामग्री35CrMo स्टील
MOQ1 टुक्रा
नेतृत्व समय15 - 30 दिन

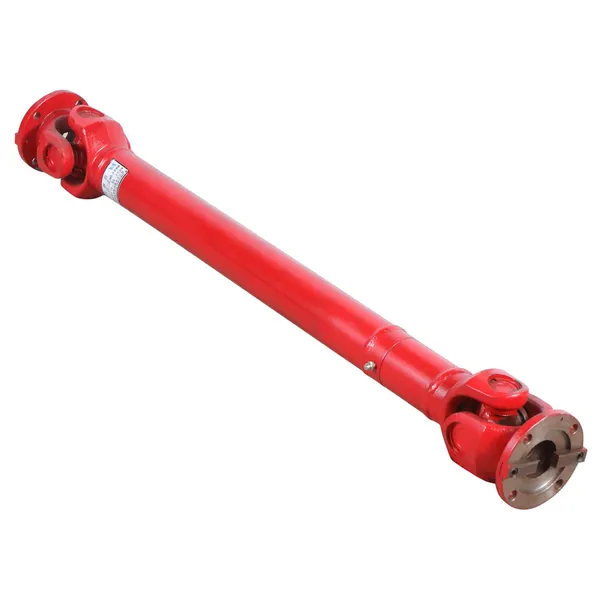

SWC-WH without flex welding type universal coupling welded yoke product photo

01फ्लेक्स वेल्डिङ प्रकार विश्वव्यापी युग्मन बिना SWC-WH के हो?

SWC-WH एक होकठोर विश्वव्यापी संयुक्त युग्मनजसले वेल्डेड जुवा र परिशुद्ध सुई बियरिङहरूमा चलिरहेको केन्द्रीय क्रसको माध्यमबाट टोक़ प्रसारण गर्छ। फ्लेक्स-प्रकार युग्मनहरूको विपरीत, यसले समावेश गर्दछलोचदार तत्व छैन, त्यसैले त्यहाँ कुनै रबर छैन, कुनै वसन्त प्याक छैन र कुनै क्षतिपूर्ति गर्ने फ्लेक्स सदस्य छैन। यसले ड्राइभको माग गर्दा रुचाइएको छनोट बनाउँछउच्च टोक़, उच्च झटका प्रतिरोध र लामो सेवा जीवनटोर्सनल डम्पिङ भन्दा।

वेल्डेड योक बोल्टेड-योक डिजाइनहरूबाट मुख्य भिन्नता हो। निरन्तर कम्पन अन्तर्गत, बोल्ट गरिएका जोर्नीहरू ढिलो हुन सक्छन्, जसले गर्दा फ्रेटिंग, प्रतिक्रिया र अन्ततः विफलता उत्पन्न हुन्छ। वेल्डिङले त्यो असफलता मोडलाई पूर्ण रूपमा हटाउँछ। सोर्सिङ खरीददारहरूको लागिऔद्योगिक ड्राइभ शाफ्टका लागि विश्वव्यापी युग्मनहरू, यसले कम मर्मत रोक र युग्मनको सेवा जीवनभर स्वामित्वको कम कुल लागतमा अनुवाद गर्दछ।

यदि तपाईको एप्लिकेसनलाई कठोरताको सट्टा टोर्सनल अनुपालन आवश्यक छ भने, यसको साथ तुलना गर्नुहोस्SWC-BH मानक फ्लेक्स वेल्डिंग प्रकारवा लामो अवधिSWC-CH लामो फ्लेक्स वेल्डिंग प्रकार, जसले दुई जुवाहरू बीच लचिलो तत्व थप्छ।

02SWC-WH प्राविधिक विनिर्देशहरू: बोर, टर्क र मिसालिन्मेन्ट दायरा

तलको तालिकाले SWC-WH शृङ्खलामा प्रत्येक मानक आकारलाई सूचीबद्ध गर्दछ। उद्धरण अनुरोध गर्नु अघि आफ्नो शाफ्ट व्यास, आवश्यक नाममात्र टर्क र उपलब्ध स्थापना लम्बाइ मिलाउन यसलाई प्रयोग गर्नुहोस्। अनुकूलन बोरहरू, किवे र लम्बाइहरू अनुरोधमा उपलब्ध छन्।

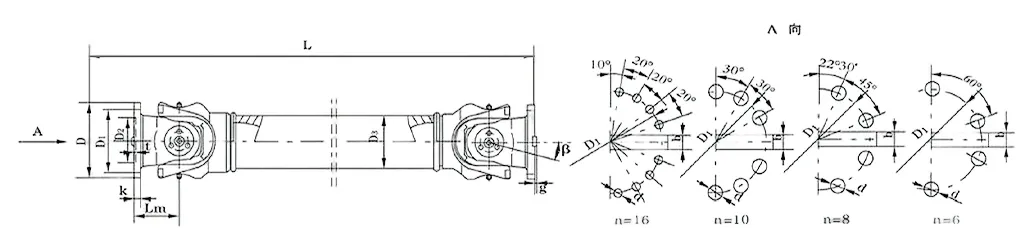

SWC-WH बिना फ्लेक्स वेल्डिंग प्रकार विश्वव्यापी युग्मन - पूर्ण आकार चार्ट
मोडेल D (मिमी) Tn (kN·m) Tf (kN·m) β (°) Lmin D1 (js11) D2 (H7) D3 Lm n-d k t b (h9) g जडता (kg·m²) वजन (किग्रा)
Lmin +100mm Lmin +100mm
SWC100WH 100 1.25 0.63 25 243 84 57 60 55 ६-९ 7 2.5 - - 0.0039 0.00019 4.5 0.35
SWC120WH 120 2.5 1.25 25 307 102 75 70 65 ८-११ 8 2.5 - - 0.0096 0.00044 7.7 0.55
SWC150WH 150 5 2.5 25 350 130 90 89 80 ८-१३ 10 3 - - 0.371 0.00157 18 24.5
SWC180WH 180 12.5 6.3 25 180 155 105 114 110 ८-१७ 17 5 - - 0.15 0.007 48 2.8
SWC225WH 225 40 20 15 520 196 135 152 120 ८-१७ 20 5 32 9 0.365 0.0234 78 4.9
SWC250WH 250 63 31.5 15 620 218 150 168 140 ८-१९ 25 6 40 12.5 0.817 0.0277 124 5.3
SWC285WH 285 90 45 15 720 245 170 194 160 ८-२१ 27 7 40 15 1.756 0.051 185 6.3
SWC315WH 315 125 63 15 805 280 185 219 219 १०-२३ 32 8 40 15 2.893 0.0795 262 8
SWC350WH 350 180 90 15 875 310 210 267 194 १०-२३ 35 8 50 16 5.013 0.2219 374 15
SWC390WH 390 250 125 15 955 345 235 267 215 १०-२५ 40 8 70 18 8.406 0.2219 506 15
SWC440WH 440 355 180 15 1155 390 255 325 260 १६-२८ 42 10 80 20 15.79 0.4744 790 21.7
SWC490WH 490 500 250 15 1205 435 275 325 270 १६-३१ 47 12 90 22.5 26.54 0.4744 1014 21.7
SWC550WH 550 710 355 15 1355 492 320 426 325 १६-३१ 50 12 100 22.5 48.32 1.357 1526 34

कोणीय मात्र

SWC-WH ले १५°–२५° सम्म कोणीय मिसाइलाइनमेन्टलाई क्षतिपूर्ति दिन्छ। अक्षीय यात्राको लागि, यसलाई स्लाइडिङ स्प्लाइन शाफ्टसँग जोड्नुहोस्।

टोक़ चयन

आघात स्तर र कर्तव्य चक्रको आधारमा नाममात्र टर्कमा १.५–२.५ को सेवा कारक लागू गर्नुहोस्।

बोर मिलान

माथि सूचीबद्ध मानक D1 js11 / D2 H7 बोरहरू। कस्टम स्टेप्ड वा स्प्लाइन्ड बोरहरू उपलब्ध छन्।

Flange वैकल्पिक

यदि तपाईंको शाफ्टले फ्ल्यान्ज इन्टरफेस प्रयोग गर्दछ भने, हेर्नुहोस्SWC-WF फ्ल्यान्ज प्रकारएउटै श्रृंखला मा।

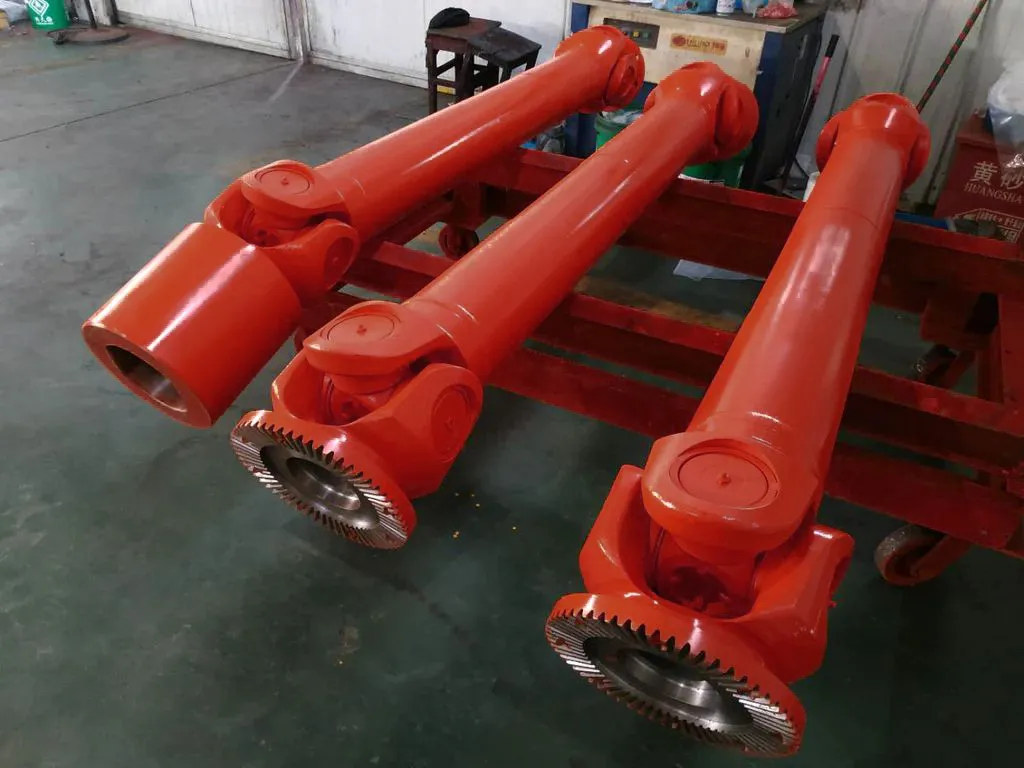

SWC-WH universal coupling welded yoke and needle bearing cross detail

03किन क्रेताहरूले हेवी-ड्युटी मेसिनरीका लागि वेल्डेड योक कपलिंगहरू निर्दिष्ट गर्छन्

खरीद इन्जिनियरहरूले तीन व्यावसायिक कारणहरूको लागि SWC-WH छनौट गर्छन्:कम डाउनटाइम, कम प्रतिस्थापन चक्र र कम कुल लागत प्रति परिचालन घण्टा.

  • कुनै बोल्ट संयुक्त ढीला छैन।वेल्डेड जुवाले कम्पन-ढिलो गर्ने विफलता मोडलाई हटाउँछ जसले रोलिङ मिलहरू र क्रसरहरूमा बोल्ट-योक युग्मनको आयु छोटो पार्छ।
  • उच्च टोक़ घनत्व।एक कम्प्याक्ट खाममा 710 kN·m नाममात्र टर्क, धेरै भारी ड्राइभ शाफ्ट कर्तव्यहरू कभर।
  • सटीक सुई बियरिंग्स।कम घर्षण, उच्च दक्षता र लामो ग्रीस अन्तरालले मर्मत श्रम कम गर्छ।
  • 35CrMo मिश्र धातु इस्पात।खानी, धातु विज्ञान र समुद्री वातावरणमा पहिरन, थकान र आघात प्रतिरोधको लागि तातो-उपचार।
  • चौडा कोणीय सहिष्णुता।15°–25° क्षतिपूर्तिले स्थापनाको क्रममा पङ्क्तिबद्धता लागत घटाउँछ।
  • सेवायोग्य डिजाइन।प्रतिस्थापन गर्न मिल्ने पहिरन भागहरूले एकल प्रतिस्थापन चक्र भन्दा बाहिर युग्मनको आर्थिक जीवन विस्तार गर्दछ।

04जहाँ SWC-WH कपलिंगहरू प्रयोग गरिन्छ: अनुप्रयोग र उद्योगहरू

SWC-WH निर्दिष्ट गरिएको छ जहाँ कडा, उच्च-टर्क युग्मन निरन्तर झटका र कम्पनबाट बच्नुपर्दछ। सामान्य स्थापनाहरू समावेश छन्:

स्टिल रोलिङ मिल्स मेटलर्जिकल लाइनहरू ओभरहेड क्रेनहरू पोर्ट उत्थान मेसिनरी खनन कन्वेयरहरू क्रसर र ड्रिलिंग रिगहरू समुद्री प्रोपल्सन डेक मेसिनरी सिमेन्ट र पेपर ड्राइभहरू भारी शुल्क परीक्षण बेन्चहरू नवीकरणीय ऊर्जा ड्राइभहरू रासायनिक प्रक्रिया लाइनहरू

यदि तपाईंको ड्राइभलाई अक्षीय विस्थापन वा टोर्सनल अनुपालन आवश्यक छ भने, पूर्ण समीक्षा गर्नुहोस्विश्वव्यापी युग्मन दायरावा वैकल्पिकगियर युग्मन श्रृंखलानिर्दिष्ट गर्नु अघि।

05अनुकूलन SWC-WH युग्मनहरू: OEM, निजी लेबल र रेखाचित्र-आधारित उत्पादन

Raydafon एक होOEM विश्वव्यापी युग्मन निर्माताव्यापारिक कम्पनी होइन। अनुकूलन Ningbo, चीन मा हाम्रो आफ्नै ISO 9001 सुविधा भित्र ह्यान्डल गरिन्छ।

बोर र किवे

D1 js11, D2 H7 वा अनुकूलन सहिष्णुता। समानान्तर कुञ्जी, स्प्लाइन वा संकुचन-डिस्क इन्टरफेस।

फ्ल्यान्ज ढाँचा

बोल्ट सर्कल, पायलट व्यास र बोल्ट गणना तपाईंको मिलन फ्ल्यान्ज रेखाचित्रसँग मेल खान्छ।

लम्बाइ र सन्तुलन

Lmin र विस्तारित लम्बाइ। उच्च-गति शाफ्टहरूको लागि गतिशील ब्यालेन्स ग्रेडहरू।

कोटिंग र मार्किंग

चित्रकारी, कालो अक्साइड, जस्ता प्लेटिङ। निजी-लेबल नेमप्लेट र मार्किंग।

आफ्नो शाफ्ट आयाम र कर्तव्य चक्रको साथ PDF, DWG, DXF वा STEP रेखाचित्र पठाउनुहोस्। हाम्रा इन्जिनियरहरूले 24 घण्टा भित्र आकारको सिफारिस र उद्धरण फिर्ता गर्छन्।

06गुणस्तर नियन्त्रण, प्रमाणपत्र र १२-महिना वारेन्टी

प्रत्येक SWC-WH युग्मनले ढुवानी अघि दस्तावेज निरीक्षण मार्ग पास गर्दछ। यो प्रमाण ट्रेल विदेशी खरीददारहरू विक्रेता स्वीकृति र आगमन निरीक्षणको लागि भर पर्छन्।

  • ISO 9001 प्रमाणित उत्पादन प्रक्रिया
  • आगमन इस्पात प्रमाणीकरण र गर्मी उपचार रेकर्ड
  • बोर, किवे र Lmin को लागि आयामी निरीक्षण रिपोर्ट
  • जुवा संयुक्त मा वेल्ड निरीक्षण
  • प्याकिङ अघि असर फिट र रोटेशन परीक्षण
  • उत्पादन दोषहरू विरुद्ध 12-महिना सीमित वारेन्टी

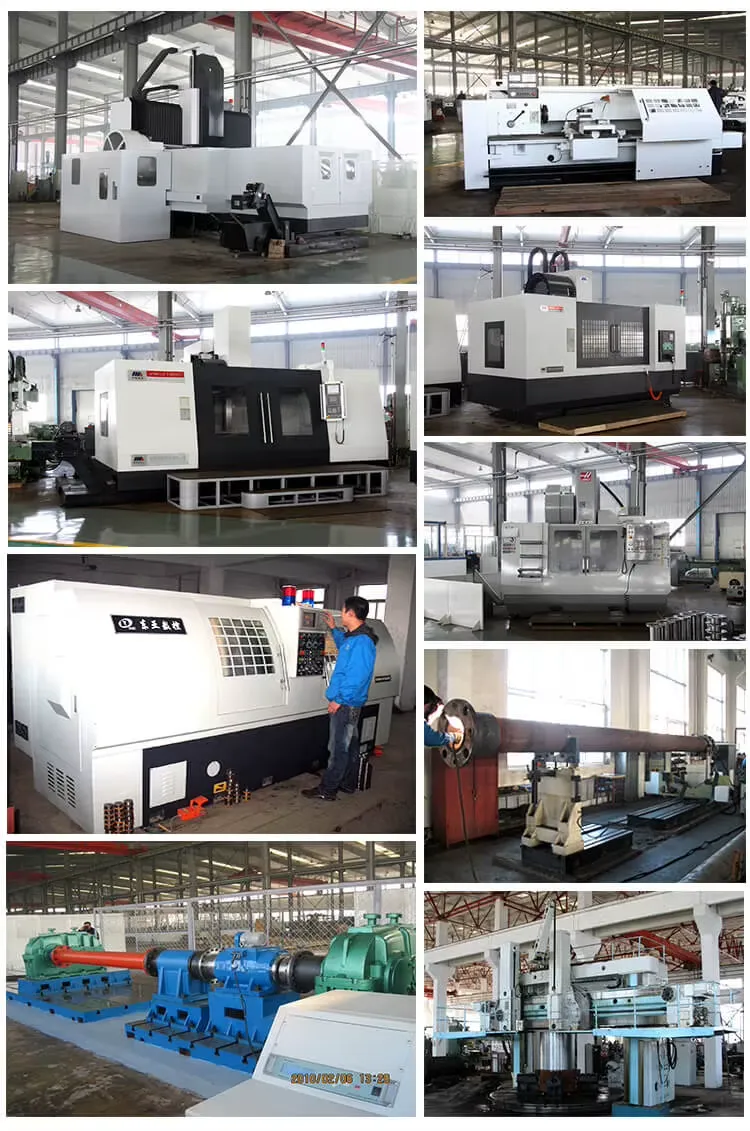

Raydafon universal coupling manufacturing workshop Ningbo China

07कसरी अर्डर गर्ने: MOQ, नेतृत्व समय, प्याकिंग र ढुवानी

MOQ

मानक आकारको लागि 1 टुक्रा। 50 टुक्राबाट भोल्युम मूल्य निर्धारण।

नेतृत्व समय

15-30 दिन पुष्टिकरण र जम्मा रेखाचित्र पछि।

प्याकिङ

काठको केस, VCI विरोधी रस्ट फिल्म, desiccant, ठूला आकारहरूको लागि अनुकूलन प्यालेट।

ढुवानी

समुद्र, हावा वा एक्सप्रेस। EXW / FOB / CIF / DDP सर्तहरू उपलब्ध छन्।

कागजातहरू

CI, PL, CO, फारम A/E, सामग्री प्रमाणपत्र, आयामी रिपोर्ट।

भुक्तानी

T/T, L/C नजरमा, र अन्य सर्तहरू दोहोर्याउने खरीददारहरूको लागि कुराकानी योग्य।

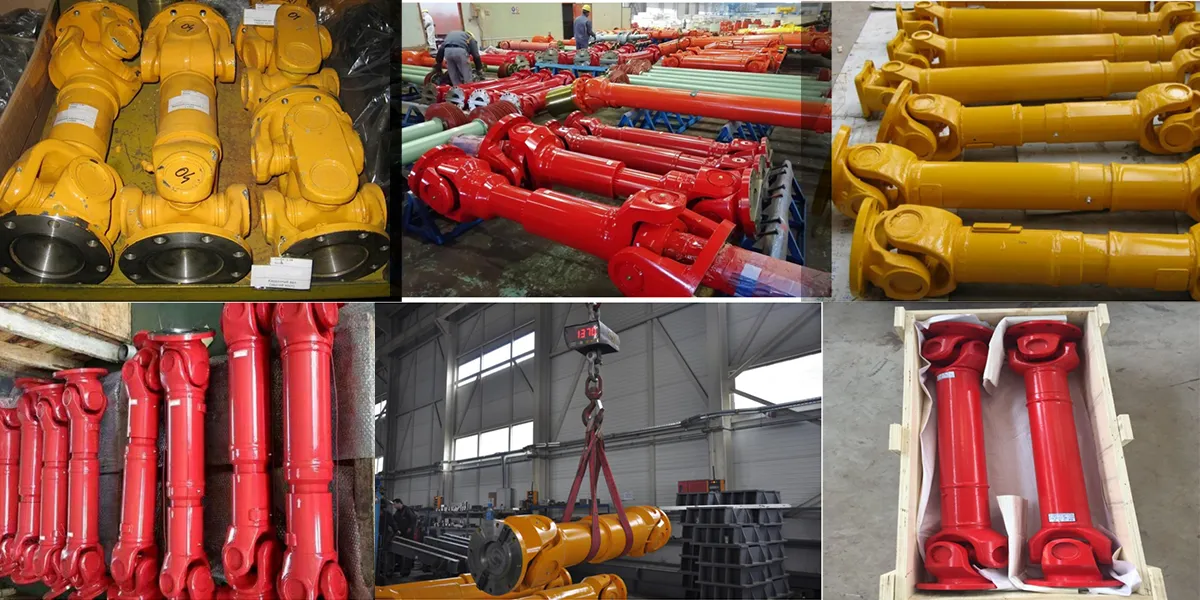

SWC-WH universal coupling inspection and assembly line

08SWC-WH विश्वव्यापी युग्मन क्रेता FAQ

SWC-WH युग्मनमा "फ्लेक्स वेल्डिङ प्रकार बिना" को अर्थ के हो?

यसको मतलब टर्क मार्गमा युग्मनमा कुनै लोचदार वा लचिलो तत्व छैन, र जुवा बोल्टिंगको सट्टा वेल्डिंग द्वारा जोडिएको छ। यसले कम्पन अन्तर्गत बोल्ट-जोइन्ट लूजिङ हटाउँछ र संरचनात्मक कठोरता बढाउँछ। यो उच्च-टोर्क, उच्च-शक ड्राइभहरूको लागि सही विकल्प हो जहाँ लचिलो तत्व आवश्यक छैन।

SWC-WH श्रृंखलाको टर्क र बोर दायरा के हो?

जिरेसन व्यास 100–550 मिमी, नाममात्र टोकक 1.25–710 kN·m, थकान टर्क 0.63-355 kN·m, मानक बोर D1 57-426 मिमी। कस्टम बोरहरू र चरणबद्ध शाफ्टहरू उपलब्ध छन्।

के सामाग्री र बियरिंग्स प्रयोग गरिन्छ?

योक र फ्ल्याङ्गहरू तातो-उपचार 35CrMo मिश्र धातु इस्पात हुन्। क्रस जर्नल घर्षण कम गर्न र निरन्तर औद्योगिक शुल्क अन्तर्गत सेवा जीवन विस्तार गर्न सटीक सुई बियरिङहरूमा चल्छ।

अधिकतम गलत संरेखण कोण के हो?

आकारमा निर्भर गर्दै, 15° देखि 25° कोणीय मिसालाइनमेन्ट। SWC-WH ले अक्षीय विस्थापनको क्षतिपूर्ति गर्दैन - यदि अक्षीय यात्रा अवस्थित छ भने यसलाई स्लाइडिङ स्प्लाइन वा टेलिस्कोपिक शाफ्टसँग जोड्नुहोस्।

के तपाइँ OEM वा अनुकूलन SWC-WH कपलिंगहरू प्रस्ताव गर्नुहुन्छ?

हो। हामी बोर, किवे, फ्ल्यान्ज ढाँचा, लम्बाइ, ब्यालेन्स ग्रेड, सतह उपचार र नेमप्लेट अनुकूलित गर्छौं। PDF, DWG, DXF वा STEP रेखाचित्र पठाउनुहोस् र हामी 24 घण्टा भित्र उद्धरण गर्नेछौं।

MOQ, नेतृत्व समय र वारेन्टी के हो?

मानक आकारका लागि MOQ 1 टुक्रा। आकार र अनुकूलनको आधारमा नेतृत्व समय 15-30 दिन। उत्पादन दोषहरू विरुद्ध 12-महिना सीमित वारेन्टी।

मैले मेरो ड्राइभ शाफ्टको लागि सही SWC-WH साइज कसरी चयन गर्ने?

नाममात्र टोक़, शिखर टोक़, गति, शाफ्ट व्यास, मिसालाइनमेन्ट कोण र कर्तव्य चक्र प्रदान गर्नुहोस्। हाम्रा इन्जिनियरहरूले सही सेवा कारकको साथ आकार सिफारिस गर्नेछन्। तपाईं पनि पूर्ण समीक्षा गर्न सक्नुहुन्छविश्वव्यापी युग्मन चयन गाइडहामीलाई सम्पर्क गर्नु अघि।

के म बल्क अर्डर राख्नु अघि नमूना प्राप्त गर्न सक्छु?

हो। नमूना आदेश मानक आकार को लागी स्वीकार गरिन्छ। नमूना लागत र भाडा छुट्टै उद्धृत गरिएको छ र पहिलो बल्क अर्डर विरुद्ध क्रेडिट गर्न सकिन्छ।

SWC-WH विश्वव्यापी युग्मन उद्धरण अनुरोध गर्नुहोस्

आफ्नो शाफ्ट रेखाचित्र, टोक़ र गति पठाउनुहोस्। हाम्रा इन्जिनियरहरूले आकारको सिफारिस र कारखाना मूल्यको साथ 24 घण्टा भित्र जवाफ दिन्छन्।
