ब्रास वर्म व्हील
  • ब्रास वर्म व्हीलब्रास वर्म व्हील
  • ब्रास वर्म व्हीलब्रास वर्म व्हील

ब्रास वर्म व्हील

Raydafon एक चीन-आधारित OEM निर्माता र इन्जिनियरिङ मेसिनरी, धातुकर्म उपकरण, चिकित्सा उपकरणहरू, जहाज निर्माण र स्वचालित भण्डारणमा वर्म गियर ड्राइभहरूको लागि ब्रास वर्म ह्वीलहरूको आपूर्तिकर्ता हो। मानक उत्पादन ZCuSn10Pb1 टिन कांस्य, कठोरता HB≥80, साधारण पीतल भन्दा लगभग 30% बढी प्रतिरोध लुगा प्रयोग गर्दछ। गियरलाई पाँच सटीक चरणहरू मार्फत प्रशोधन गरिन्छ — कास्टिङ, रफ टर्निङ, फाइन टर्निङ, हबिङ र ग्राइन्डिङ — दाँतको सतहको नरमपन Ra≤1.6μm पुग्ने र मिल्दो किरासँग ०.०५ मिमीभन्दा कम मेसिङ त्रुटि। प्रसारण दक्षता राष्ट्रिय मानक भन्दा लगभग 15% उच्च छ, र स्व-लुब्रिकेटिङ प्रदर्शनले तेल निर्भरता कम गर्दछ। निरन्तर 5000-घण्टा सञ्चालन परीक्षणले 0.01 मिमी प्रति 100 घण्टा भन्दा कम पहिरन दर देखाउँछ। मानक नमूना: मोड्युल 0.5, 20 दाँत, दाँतको व्यास 11.2 मिमी, उचाइ 12 मिमी, बाहिरी व्यास 11 मिमी, बोर 4 मिमी, वजन 16 ग्राम। अनुकूलन मोड्युल, दाँत नम्बर, बाहिरी व्यास 50 मिमी देखि 300 मिमी र सामग्री ग्रेड समर्थित छन्। वितरण मानक आदेश को लागी लगभग 15 दिन छ। द्रुत उद्धरणको लागि रेखाचित्र, सामग्री ग्रेड, मात्रा र गन्तव्य पोर्ट पठाउनुहोस्।
चीन OEM ब्रास वर्म व्हील निर्माता

ईन्जिनियरिङ्, मेडिकल र जहाज निर्माण उपकरणहरूमा वर्म गियर ड्राइभका लागि ब्रास वर्म व्हील निर्माता

Raydafon एक चीन-आधारित कारखाना-प्रत्यक्ष निर्माता र ब्रास वर्म पाङ्ग्राहरूको आपूर्तिकर्ता हो। यो ब्रास वर्म ह्वीलले ZCuSn10Pb1 टिन कांस्यको कठोरता HB≥80 प्रयोग गर्दछ र साधारण पीतल भन्दा लगभग 30% बढी प्रतिरोध गर्दछ। यसलाई पाँच सटीक चरणहरू मार्फत प्रशोधन गरिन्छ — कास्टिङ, रफ टर्निङ, फाइन टर्निङ, होबिङ र ग्राइन्डिङ — दाँतको सतहको नरमपन Ra≤1.6μm पुग्ने र मिल्दो कीरासँग ०.०५ मिमीभन्दा कम मेसिङ त्रुटि। प्रसारण दक्षता राष्ट्रिय मानक भन्दा लगभग 15% बढी छ, र 5000-घण्टा निरन्तर सञ्चालन परीक्षणले 0.01 मिमी प्रति 100 घण्टा भन्दा कम पहिरन दर देखाउँछ। एप्लिकेसनहरूमा एक्साभेटर स्लिइङ, फोर्कलिफ्ट लिफ्टिङ, रोलिङ मिल रोलर ट्रान्समिशन, सीटी स्क्यानर घुमाउने फ्रेमहरू, डेन्टल चेयर समायोजन, डेक क्रेन लफिङ र स्वचालित गोदाम स्ट्याकरहरू समावेश छन्। अनुकूलन मोड्युल, दाँत नम्बर र बाहिरी व्यास 50 मिमी देखि 300 मिमी सम्म समर्थित छन्। उद्धरण अनुरोध गर्न रेखाचित्र, सामग्री ग्रेड, मात्रा र गन्तव्य पोर्ट पठाउनुहोस्।

HB≥80कठोरता
Ra≤ 1.6μmदाँत सतह
<0.05 मिमीमेसिङ त्रुटि
+१५%दक्षता बनाम राष्ट्रिय मानक
१५ दिनमानक वितरण

सामग्री, परिशुद्धता र आत्म-स्नेहन लाभहरू

Raydafon ले ZCuSn10Pb1 टिन कांस्य प्रयोग गरेर यो ब्रास वर्म व्हील उत्पादन गर्दछ। साधारण पीतलको तुलनामा, यो मिश्र धातुले उच्च कठोरता, राम्रो पहिरन प्रतिरोध र निरन्तर लोड अन्तर्गत थप स्थिर प्रदर्शन प्रदान गर्दछ। पाँच-चरण उत्पादन प्रक्रियाले दाँत ज्यामिति र सतह फिनिश दुवैलाई नियन्त्रण गर्दछ, जुन किरा शाफ्टसँग सहज मेसिङको लागि महत्त्वपूर्ण छ।

चरण 1 - कास्टिङ

ZCuSn10Pb1 टिन कांस्य स्थिर कठोरताको लागि नियन्त्रित अन्न संरचनाको साथ खाली ठाउँमा कास्ट गरिन्छ।

चरण 2 - रफ र राम्रो मोड

बाहिरी व्यास, बोर, स्टेप र अनुहारहरू गियर काट्नु अघि सहनशीलतामा परिणत हुन्छन्।

चरण 3 - Hobbing

पेचदार दाँत प्रोफाइललाई कीरा शाफ्टसँग मिलाउन काटिएको छ, दाँत नम्बर र मोड्युल प्रति रेखाचित्र नियन्त्रण गरिएको छ।

चरण 4 - पीस

दाँतको सतह Ra≤1.6μm मा भुइँमा राखिएको छ र कीरासँग मेसिंग त्रुटि 0.05 मिमी भन्दा कम राखिएको छ।

चरण 5 - निरीक्षण र प्याकिङ

कठोरता, आयाम र जाल जाँच गरिन्छ। प्याकिङ गर्नु अघि एन्टि-रस्ट तेल र सुरक्षात्मक र्यापिङ लागू गरिन्छ।

सम्बन्धित गियर र प्रसारण भागहरू सोर्सिङ खरिदकर्ताहरूको लागि, पूर्ण समीक्षा गर्नुहोस्सटीक गियरश्रेणी, दवर्म गियर र वर्म शाफ्टपृष्ठ, रडुप्लेक्स वर्म गियरपृष्ठ।

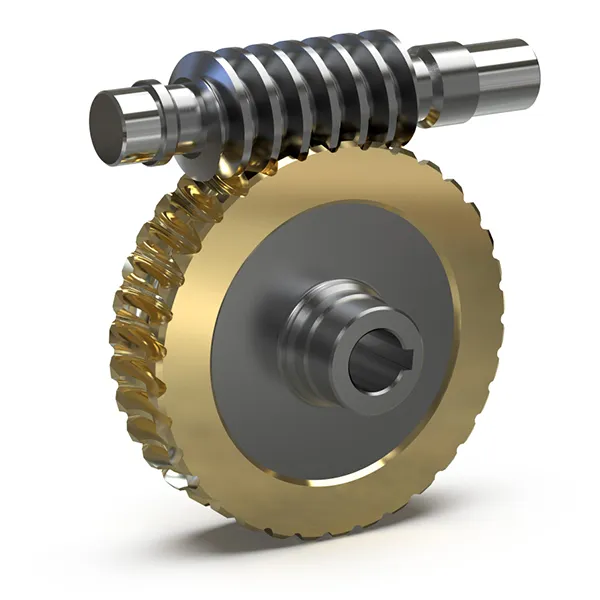

Brass worm wheel ZCuSn10Pb1 tin bronze worm gear for engineering and medical equipment
ZCuSn10Pb1 टिन कांस्यबाट उत्पादित ब्रास वर्म व्हील

मानक निर्दिष्टीकरण र आयामहरू

तलका तालिकाहरूले मानक नमूना विशिष्टता, वर्म व्हील साइज र मिल्दो वर्म गियर शाफ्ट साइजलाई सूचीबद्ध गर्दछ। अनुकूलन मोड्युल, दाँत नम्बर, बाहिरी व्यास 50 मिमी देखि 300 मिमी सम्म, बोर र सामग्री ग्रेड OEM परियोजनाहरूको लागि समर्थित छन्।

मानक निर्दिष्टीकरण

वस्तु मूल्य
सामग्री ब्रास (ZCuSn10Pb1 टिन कांस्य)
रङ पहेंलो
मोड्युल 0.5
वजन १६ ग्राम

वर्म व्हील को आकार

वस्तु मूल्य
दाँत 20
दाँत व्यास 11.2 मिमी
उचाइ 12 मिमी / 0.47 इन्च
बाहिरी व्यास 11 मिमी / 0.43 इन्च
प्वाल व्यास 4 मिमी / 0.16 इन्च
चरण आकार ९ × ७ मिमी / ०.३५ × ०.२७ इन्च (डिया × एच)
समग्र आकार 12 × 11 × 4 मिमी / 0.47 × 0.39 × 0.12 इन्च (H × OD × ID)

वर्म गियर शाफ्ट को आकार

वस्तु मूल्य
उचाइ 20 मिमी / 0.79 इन्च
बाहिरी व्यास 9.8 मिमी / 0.39 इन्च
भित्री व्यास 3.17 मिमी / 0.12 इन्च
साइज 20 × 9.8 × 3.17 मिमी / 0.79 × 0.39 × 0.12 इन्च (H × OD × ID)
Brass worm wheel dimension drawing for standard module 0.5 and 20 teeth
मानक ब्रास वर्म व्हीलको लागि आयामी सन्दर्भ

ईन्जिनियरिङ् मेसिनरी, चिकित्सा उपकरण र जहाज निर्माण मा आवेदन

इन्जिनियरिङ मेसिनरी

एक्काभेटर स्लिइङ मेकानिजमहरू भारी-लोड टर्क ह्यान्डल गर्न र टर्नटेबललाई हिलो अवस्थाहरूमा सुचारु रूपमा सुरु गर्न र रोक्नको लागि यसमा भर पर्छ। फोर्कलिफ्ट लिफ्टिङ प्रणालीहरूले यसलाई बिना हल्लाई 3-टन भारमा सटीक लिफ्टिङको लागि प्रयोग गर्दछ।

धातुकर्म उपकरण

रोलिङ मिल रोलर ट्रान्समिशनले 250 डिग्री सेल्सियसमा स्थिर सञ्चालन कायम राख्छ, समान स्टिल प्लेट मोटाई समर्थन गर्दछ। स्टिल स्पाउट टिल्टिङ यन्त्रहरूले पग्लिएको स्टीलको तेल प्रदूषणबाट बच्न यसको स्व-लुब्रिकेटिङ गुणहरू प्रयोग गर्दछ।

चिकित्सा उपकरण

CT स्क्यानर घुमाउने फ्रेमहरू यस ब्रास वर्म ह्वीलसँग ४५ dB तल चल्छन्, जसले स्पष्ट इमेजिङलाई समर्थन गर्दछ। दन्त उपचार कुर्सी समायोजन 0.5 मिमी सटीक लिफ्टिंग र कम प्राप्त।

जहाज निर्माण

डेक क्रेन लफिङ मेकानिजमहरूले नुन स्प्रे जंगको प्रतिरोध गर्दछ र 500 घण्टाको नुन स्प्रे परीक्षण पछि पनि चिप्लिदैन। जहाज स्टीयरिङ प्रणालीले हावा र छालहरूमा सही दिशा नियन्त्रण कायम राख्छ।

स्वचालित भण्डारण

स्ट्याकर लिफ्टिङ प्रणालीले 1 मिमी भन्दा बढि नभएको स्थिति त्रुटिको साथ प्रति मिनेट 20 कार्यहरू पूरा गर्दछ। क्रमबद्ध लाइन स्टीयरिङ उपकरणहरूले प्याकेज जाम बिना उच्च-गति दिशा परिवर्तनहरू ह्यान्डल गर्दछ।

कपडा र प्याकेजिङ्ग

कपडा र प्याकेजिङ उपकरणहरूले स्थिर पावर ट्रान्समिशन, सेल्फ-लुब्रिकेशन र लामो निरन्तर पालीहरूमा कम ऊर्जा खपतबाट लाभ उठाउँछन्।

सम्बन्धित प्रसारण घटकहरूको लागि, समीक्षा गर्नुहोस्स्क्रू गियरश्रेणी रबेभल गियरपृष्ठ।

गुणस्तर प्रमाण, परीक्षण र निर्यात समर्थन

सामग्री र कठोरता रेकर्ड

ZCuSn10Pb1 टिन कांस्य ग्रेड, कठोरता HB≥80 र गर्मी उपचार वा कास्टिङ रेकर्डहरू बल्क ढुवानी संग प्रदान गर्न सकिन्छ।

दाँत प्रोफाइल र आयामी निरीक्षण

मोड्युल, दाँत नम्बर, दाँत व्यास, बाहिरी व्यास, बोर र चरण आयामहरू अर्डर गरिएको रेखाचित्र वा नमूना विरुद्ध निरीक्षण गरिन्छ।

Meshing र शोर जाँच

प्रत्येक ब्याचमा ०.०५ मि.मि. मुनिको मेसिङ त्रुटिको लागि मिल्दो वर्म, सहज घुमाउने र कम चलिरहेको आवाजको साथ जाँच गरिन्छ।

निर्यात प्याकिंग

गियरहरू एन्टी-रस्ट तेल र सुरक्षात्मक र्यापिङले प्याक गरिएका छन्। बल्क अर्डरहरू समुद्री भाडा, एयर फ्रेट वा एक्सप्रेस डेलिभरीको लागि प्यालेटाइज र स्ट्र्याप गर्न सकिन्छ।

अनुकूलन OEM आदेश प्रक्रिया

चरण 01 आवेदन विवरण पठाउनुहोस्

मोड्युल, दाँत नम्बर, बाहिरी व्यास, बोर, चरण आकार, सामग्री ग्रेड, मात्रा र गन्तव्य पोर्ट प्रदान गर्नुहोस्।

चरण 02 रेखाचित्र वा नमूना समीक्षा

Raydafon ले OEM रेखाचित्र वा भौतिक नमूना समीक्षा गर्दछ र विशिष्टता र सामग्री चयन पुष्टि गर्दछ।

चरण 03 नमूना र स्वीकृति

अनुकूलन परियोजनाहरूका लागि, Raydafon ले थोक उत्पादन अघि क्रेता पुष्टिकरणको लागि नमूना उत्पादन गर्दछ।

चरण ०४ उत्पादन र उद्धरण

अनुमोदन पछि, Raydafon ले FOB Ningbo उद्धरण, उत्पादन तालिका र प्याकिङ विवरणहरू प्रदान गर्दछ।

बारम्बार सोधिने प्रश्नहरू

ब्रास वर्म व्हील के हो?

ब्रास वर्म ह्वील भनेको वर्म गियर ड्राइभको पाङ्ग्रा भाग हो, ९०° शाफ्ट कोणमा गति र टर्क ट्रान्समिट गर्न वर्म शाफ्टसँग मेस गर्दै। पीतल र कांस्य मिश्र धातुहरू प्रयोग गरिन्छ किनभने तिनीहरूले कम घर्षण, राम्रो पहिरन प्रतिरोध र सेल्फ-लुब्रिकेटिङ गुणहरू प्रदान गर्दछ जब कडा स्टिल कीरासँग जोडिन्छ।

Raydafon के सामग्री प्रयोग गर्दछ?

Raydafon मानक उत्पादनले कठोरता HB≥80 संग ZCuSn10Pb1 टिन कांस्य प्रयोग गर्दछ र साधारण पीतल भन्दा लगभग 30% बढी प्रतिरोध गर्दछ। अन्य कांस्य वा पीतल ग्रेड लोड, गति र वातावरण मा निर्भर अनुरोध मा प्रयोग गर्न सकिन्छ।

कुन परिशुद्धता र दक्षता हासिल गर्न सकिन्छ?

गियरलाई पाँच सटीक चरणहरू मार्फत प्रशोधन गरिन्छ — कास्टिङ, रफ टर्निङ, फाइन टर्निङ, हबिङ र ग्राइन्डिङ — दाँतको सतहको नरमपन Ra≤1.6μm पुग्ने र मिल्दो किरासँग ०.०५ मिमीभन्दा कम मेसिङ त्रुटि। प्रसारण दक्षता राष्ट्रिय मानक भन्दा लगभग 15% बढी छ, र 5000-घण्टा निरन्तर सञ्चालन परीक्षणले 0.01 मिमी प्रति 100 घण्टा भन्दा कम पहिरन दर देखाउँछ।

मानक नमूना आकार के हो?

मानक नमूना: मोड्युल 0.5, 20 दाँत, दाँतको व्यास 11.2 मिमी, उचाइ 12 मिमी, बाहिरी व्यास 11 मिमी, बोर 4 मिमी, वजन 16 ग्राम। मिल्दो कीरा गियर शाफ्ट: उचाइ 20 मिमी, बाहिरी व्यास 9.8 मिमी, भित्री व्यास 3.17 मिमी। अनुकूलन मोड्युल, दाँत नम्बर, बाहिरी व्यास 50-300 मिमी र बोर समर्थित छन्।

मुख्य अनुप्रयोगहरू के हुन्?

एप्लिकेसनहरूमा एक्साभेटर स्लिइङ मेकानिजम, फोर्कलिफ्ट लिफ्टिङ सिस्टम, रोलिङ मिल रोलर ट्रान्समिसन, स्टिल स्पाउट टिल्टिङ डिभाइसहरू, सीटी स्क्यानर घुमाउने फ्रेमहरू, डेन्टल चेयर एडजस्टमेन्ट, डेक क्रेन लफिङ, शिप स्टीयरिङ सिस्टम, स्वचालित गोदाम स्ट्याकरहरू र सर्टिङ यन्त्र स्ट्याकरहरू समावेश छन्।

उद्धरणको लागि के जानकारी चाहिन्छ?

रेखाचित्र वा नमूना विवरणहरू, मोड्युल, दाँत नम्बर, बाहिरी व्यास, बोर, सामग्री ग्रेड, मात्रा र गन्तव्य पोर्ट पठाउनुहोस्। Raydafon ले FOB Ningbo उद्धरण र नेतृत्व समयको साथ जवाफ दिनेछ।

वितरण समय के हो?

मानक आदेशहरू अर्डर पुष्टिकरण पछि लगभग 15 दिनमा जहाज। अनुकूलन वा बल्क आदेश रेखाचित्र जटिलता र मात्रा मा निर्भर गर्दछ। Raydafon अनुमोदन रेखाचित्र पछि एक अद्यावधिक तालिका प्रदान गर्दछ।

कस्टम ब्रास वर्म व्हील्स स्रोत गर्न तयार हुनुहुन्छ?

आफ्नो रेखाचित्र वा नमूना विवरण, मोड्युल, दाँत नम्बर, बाहिरी व्यास, बोर, सामग्री ग्रेड, अर्डर मात्रा र गन्तव्य पोर्ट पठाउनुहोस्। Raydafon ले स्पेसिफिकेशन पुष्टि गर्नेछ, आवश्यक भएमा नमूना उत्पादन गर्नेछ, त्यसपछि नेतृत्व समय र प्याकिङ विवरणहरू सहित FOB Ningbo उद्धरण प्रदान गर्नुहोस्।
