Factory Direct PTO Shaft for Tractors and Agricultural Implements

Raydafon PTO शाफ्ट - हामी के गर्छौं र हामी यसलाई कसरी बनाउँछौं

हाम्रो कारखाना र अनुभव

  • हामी R&D र PTO शाफ्टको निर्माणमा ध्यान केन्द्रित गर्छौं र कृषि प्रसारण प्रणालीमा गहिरो अनुभव छ।
  • हाम्रो आफ्नै कारखाना चीनको कृषि उपकरण उद्योग क्लस्टरमा बस्छ।
  • हामी पूर्ण प्रक्रियालाई नियन्त्रण गर्छौं: सामग्री खरिद, फोर्जिङ, मेसिनिङ, एसेम्बली, र परीक्षण।
  • हामी घास काट्ने, रोटरी टिलर, मल स्प्रेडर, क्रसर, र थपका लागि PTO शाफ्टको पूर्ण दायरा आपूर्ति गर्छौं।
  • हाम्रा उत्पादनहरू युरोप, अमेरिका, मध्य पूर्व, दक्षिण अमेरिका र अन्य विकसित कृषि बजारहरूमा जान्छन्।

डिजाइन फोकस: सुरक्षा, बहुमुखी प्रतिभा, स्थायित्व

  • प्रत्येक ड्राइभ शाफ्टले उच्च-शक्तिको कार्बन स्टील पाइप र जाली स्टील फोर्कहरू प्रयोग गर्दछ।
  • उच्च शक्ति र उच्च टोकक - भारी भार र उच्च आवृत्ति सञ्चालन अन्तर्गत स्थिर।
  • हामी धेरै अन्तर्राष्ट्रिय मानक इन्टरफेसहरू प्रस्ताव गर्दछौं: इटालियन सीई प्रकार, जर्मन वाल प्रकार, अमेरिकी ASAE मानक, आदि।
  • यसले हाम्रो शाफ्टहरूलाई विभिन्न कृषि मेसिनरी ब्रान्डहरूसँग उपयुक्त बनाउँछ।

हामीले निर्माण गरेका सुरक्षा सुविधाहरू

  • सुरक्षा कभर र टर्क-सीमित क्लच मानक आउँछ - ओभरलोड क्षति र व्यक्तिगत चोट जामबाट रोक्छ।
  • केही उच्च-अन्त मोडेलहरूले द्रुत प्लग-इन र पुल-आउटलाई समर्थन गर्दछ — सजिलो बाहिरी प्रतिस्थापन र मर्मत।
  • स्नेहन प्वाल स्थिति एक सील संरचना संग राम्रोसँग डिजाइन गरिएको छ - लुब्रिकेशन चक्र विस्तार गर्दछ र दैनिक मर्मत कम गर्दछ।
  • प्रत्येक सेटले कारखाना छोड्नु अघि गतिशील सन्तुलन र बल प्रभाव परीक्षणहरू पार गर्दछ - उच्च गतिमा कुनै असामान्य कम्पन छैन।

अनुकूलन र आपूर्ति

  • हामी कृषि मेसिनरी OEM र खुद्रा च्यानलहरू सेवा गर्छौं — हामीलाई उद्योगहरूमा भिन्नताहरू थाहा छ।
  • हामी नमूना अनुकूलन र ब्याच गैर-मानक उत्पादन समर्थन गर्छौं।
  • लचिलो वितरण चक्र; हाम्रो प्राविधिक टोलीले छनोट र इन्टरफेस मिलाउन मद्दत गर्छ।
  • मानक मोडेलहरू सधैं स्टकमा हुन्छन् र उही दिन पठाउन सकिन्छ।

जहाँ हाम्रो PTO शाफ्टहरू प्रयोग गरिन्छ

  • मध्यम र ठूलो कृषि मेसिनरी
  • बगैचा उपकरण
  • पशुधन दाना मेसिनरी

यदि तपाइँसँग एक विशेष आवेदन छ भने,हामीलाई सम्पर्क गर्नुहोस्रेखाचित्र, विनिर्देश पुस्तिका, वा नमूना परीक्षण समर्थनको लागि। हामी तपाईंको लागि प्रसारण समाधान दर्जी गर्नेछौं।

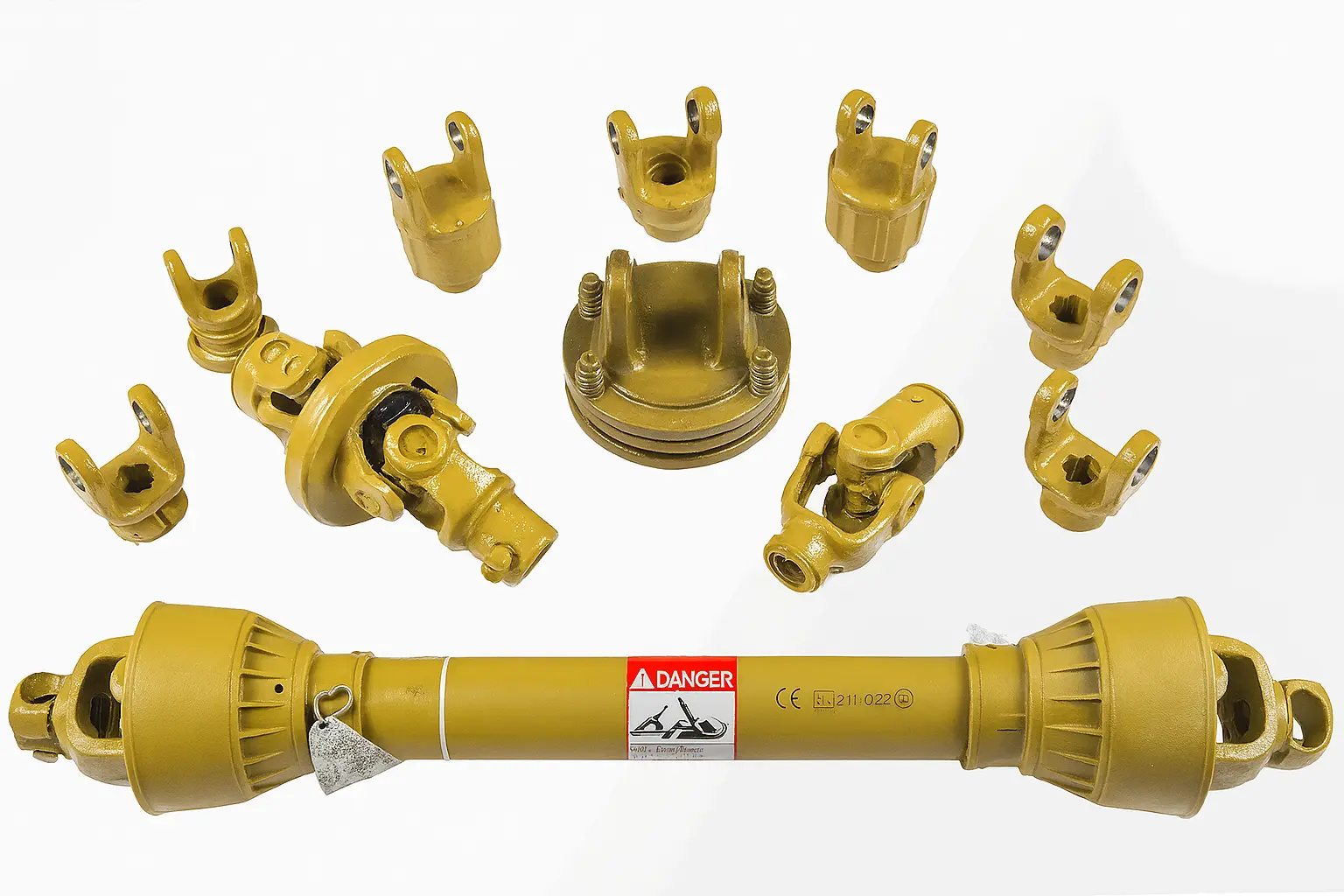

Raydafon PTO Shaft

गियरबक्सबाट PTO शाफ्ट कसरी हटाउने

PTO ड्राइभ शाफ्ट हटाउन जटिल छैन, तर यसलाई गलत गर्नाले इन्टरफेस घटकहरूलाई हानि गर्न वा सुरक्षा खतराहरू सिर्जना गर्न सक्छ। यहाँ हामी यसलाई कसरी गर्न सिफारिस गर्छौं।

तपाईंले सुरु गर्नु अघि

  • पहिले पावर स्रोत बन्द गर्नुहोस्।
  • तपाईंले सुरु गर्नु अघि उपकरण पूर्ण रूपमा बन्द भएको निश्चित गर्नुहोस्।

जडान प्रकार जाँच गर्नुहोस्

  • धेरैजसो Raydafon PTO शाफ्टले सुरक्षा लक संरचना प्रयोग गर्दछ।
  • गियरबक्सको छेउमा पुश-टाइप रिटेनिङ रिङ वा ल्याच खोज्नुहोस्।
  • केही मोडेलहरूले स्क्रूहरू प्रयोग गर्छन् - तपाईंलाई हेक्स वा Torx रेन्च चाहिन्छ।

हटाउने चरणहरू

  • गियरबक्सको छेउमा सुरक्षा कभर समात्नुहोस् र जडान खुलाउन यसलाई ध्यानपूर्वक पछाडि तान्नुहोस्।
  • बटन रिटेनिङ रिङ प्रकारको लागि: एक हातले औंठी थिच्नुहोस् र अर्को हातले बिस्तारै शाफ्ट तान्नुहोस्।
  • स्क्रू प्रकारको लागि: फिक्सिङ स्क्रू खोल्नुहोस्, त्यसपछि बिस्तारै तान्नुहोस्।

के को लागी हेरचाह गर्ने

  • हिंस्रक रूपमा तान्नुहोस् वा धेरै हल्लाउनुहोस् - यसले गियर स्प्लाइन वा असर तेल सीललाई क्षति पुर्याउन सक्छ।
  • यदि इन्टरफेस खिया लागेको छ र अड्किएको छ भने, स्प्रे लुब्रिकेटिङ रस्ट रिमूभर, केही मिनेट पर्खनुहोस्, त्यसपछि बिस्तारै प्रयास गर्नुहोस्।
  • यदि अझै गाह्रो छ भने, यसलाई खुकुलो बनाउन मद्दतको लागि खोलको किनारमा दुई पटक बिस्तारै ट्याप गर्न रबर ह्यामर प्रयोग गर्नुहोस्।

हटाए पछि

  • burrs, पहिरन, वा विरूपण को लागी स्प्लाइन इन्टरफेस जाँच गर्नुहोस्।
  • यदि तपाइँ कुनै समस्या फेला पार्नुभयो भने, यसलाई कडाई नगर्नुहोस् - पहिले सहायक बदल्नुहोस्।
  • Raydafon PTO शाफ्ट र गियरबक्सहरूमा मानक इन्टरफेसहरू छन् - दिशा पङ्क्तिबद्ध गर्नुहोस् र तिनीहरू ब्रूट फोर्स बिना फिर्ता जान्छन्।

यदि तपाइँ एक अनिश्चित संरचना वा जाम हिट गर्नुहुन्छ भने,Raydafon प्राविधिक सहयोगलाई सम्पर्क गर्नुहोस्। हामी तपाईंको मोडेलको आधारमा संरचनात्मक रेखाचित्र वा भिडियो निर्देशनहरू प्रदान गर्न सक्छौं, त्यसैले तपाईंले खेती कार्यक्रममा ढिलाइ नगर्नुहोस्।

PTO shaft removal

PTO शाफ्ट कसरी मापन गर्ने

PTO ड्राइभ शाफ्ट प्रतिस्थापन वा अनुकूलन गर्नु अघि, सही मापन महत्त्वपूर्ण छ। गलत साइजले स्थापनालाई असर गर्छ र खराब सञ्चालन वा उपकरण क्षति हुन सक्छ। हामी नाप्नु अघि उपकरणबाट शाफ्ट हटाउन सिफारिस गर्छौं।

1. कुल लम्बाइ

  • फिर्ता गरिएको अवस्थामा अन्त देखि अन्त मापन गर्नुहोस्।
  • यसको मतलब एउटा फोर्कको बाहिरी किनाराबाट अर्को काँटाको बाहिरी किनारासम्म।
  • केवल म्यान लम्बाइ मापन नगर्नुहोस् - त्यो गलत छ।

2. स्प्लाइन साइज (आउटपुट अन्त कनेक्टर)

  • सामान्य स्प्लाइन विनिर्देशहरू: 1-3/8" 6 दाँत, 1-3/8" 21 दाँत, 1-3/4" 20 दाँत, आदि।
  • स्प्लाइनको बाहिरी व्यास मापन गर्न क्यालिपर प्रयोग गर्नुहोस्।
  • स्प्लाइन दाँतहरूको संख्या गणना गर्नुहोस्।
  • Raydafon कनेक्टरहरूले विभिन्न ब्रान्डहरूसँग सजिलो डकिङको लागि बहु अन्तर्राष्ट्रिय स्तरहरूलाई समर्थन गर्दछ।

3. पाइप व्यास प्रकार र संरचना

  • बीचको भाग सामान्यतया हेक्सागोनल ट्यूब, तारा ट्यूब, वा वर्ग ट्यूब हो।
  • यसले टर्क क्षमता र टेलिस्कोपिक दायरा निर्धारण गर्दछ।
  • विपरित पक्षहरू (हेक्सागोनल ट्यूबहरूको लागि समानान्तर पक्षहरू, तारा ट्यूबहरूको लागि दाँत स्पेसिङ) बीचको दूरी मापन गर्न vernier क्यालिपर प्रयोग गर्नुहोस्।
  • कुल टेलिस्कोपिक स्ट्रोक रेकर्ड गर्नुहोस्।

4. सुरक्षा संरक्षण संरचना

  • आस्तीन पूर्ण छ कि छैन पुष्टि गर्नुहोस्।
  • शाफ्टको दुबै छेउमा एन्टी-स्लिप रिंगहरू जाँच गर्नुहोस्।
  • यसले ड्राइभ शाफ्ट प्रयोग गर्न जारी राख्न सक्छ कि भनेर निर्धारण गर्न मद्दत गर्दछ।

यदि तपाइँ कसरी मापन गर्ने बारे निश्चित हुनुहुन्न भने, वा मापन त्रुटिको बारेमा चिन्ता गर्नुहुन्छ भने, फोटो लिनुहोस् र तपाइँको डाटा Raydafon प्राविधिक टोलीलाई पठाउनुहोस्। हामी आयाम रेखाचित्र पुष्टिकरण, द्रुत मिलान सिफारिसहरू, वा अनुकूलन प्रशोधन प्रदान गर्दछौं। तपाईं सही छनौट गर्नुहोस्PTO शाफ्टर यसलाई परिमार्जन बिना स्थापना पछि तुरुन्तै प्रयोग गर्नुहोस्।हामीलाई सम्पर्क गर्नुहोस्नि: शुल्क आयाम पुष्टिकरण फारम वा निर्देशन भिडियोको लागि।

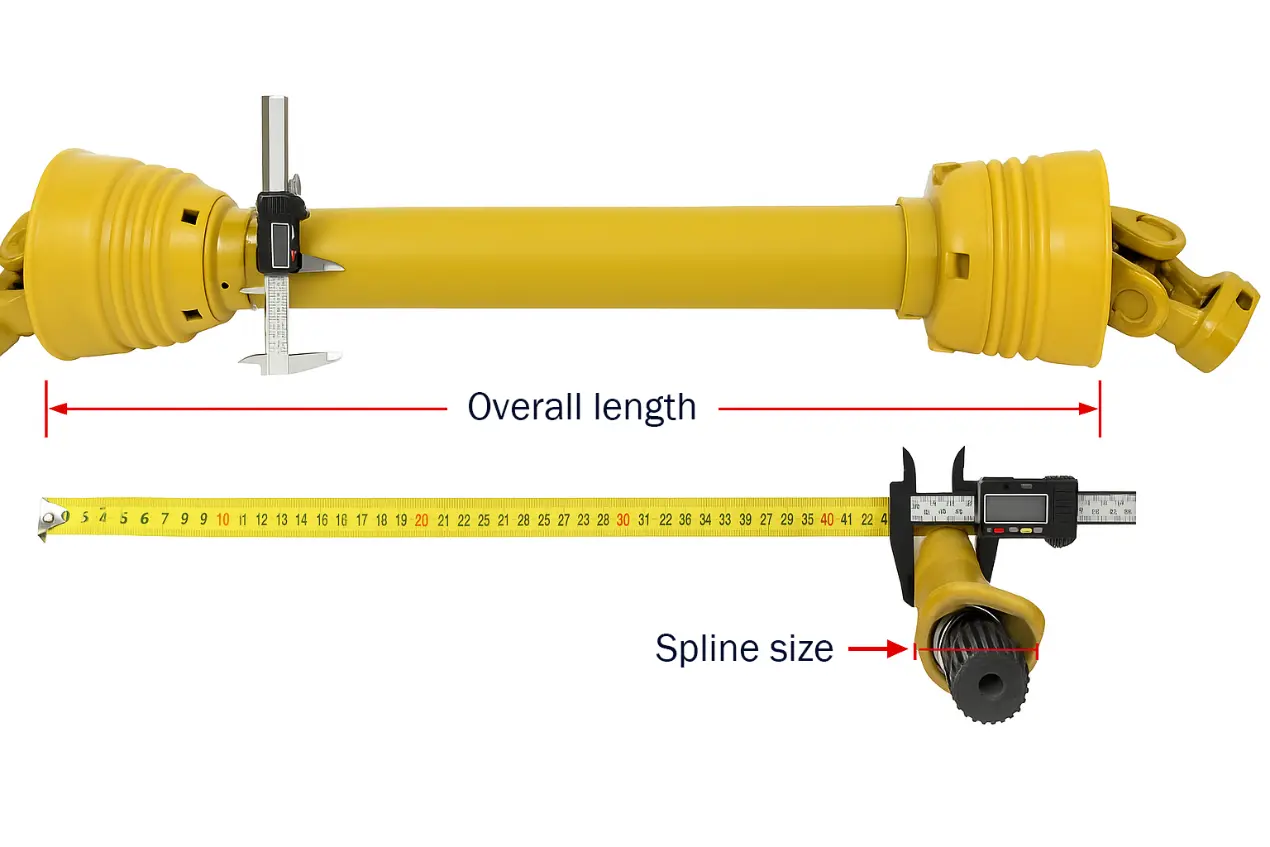

PTO shaft measurement

Raydafon को बारेमा

Raydafon प्रसारण र हाइड्रोलिक प्रविधिमा केन्द्रित एक निर्माता हो। हामीले लामो समयदेखि कृषि उपकरण, औद्योगिक स्वचालन, र नयाँ ऊर्जा क्षेत्रहरू सेवा गरेका छौं।

  • चीन मा प्रसारण भाग को कोर औद्योगिक बेल्ट मा स्थित छ।
  • पूर्ण आपूर्ति श्रृंखला प्रणाली र स्वतन्त्र प्रशोधन क्षमताहरू।
  • एकीकृत कारखाना प्रणाली: आर एन्ड डी, कास्टिङ, परिष्करण, विधानसभा, र परीक्षण।
  • हामी आधारको रूपमा गुणस्तर, मापदण्डको रूपमा वितरण, र समर्थनको रूपमा सेवामा अडिग छौं।
  • हामी विश्वव्यापी ग्राहकहरूको लागि स्थिर र भरपर्दो पावर ट्रान्समिशन समाधानहरू प्रदान गर्दछौं।

हाम्रो उत्पादन लाइन

  • उच्च दक्षता कीरा गियरबक्सहरू
  • कम्प्याक्ट र उच्च अनुपात ग्रह गियरबक्सहरू
  • कृषि मेसिनरी र इन्जिनियरिङ उपकरणहरूको लागि हाइड्रोलिक सिलिन्डर
  • मानक भागहरू र गैर-मानक अनुकूलन - हामी छिटो प्रतिक्रिया दिन्छौं र लचिलो समाधानहरू प्रदान गर्दछौं।

अनुप्रयोग र बजार

  • रोप्ने र मल बनाउने मेसिनरी
  • मिश्रण उपकरण
  • फोटोभोल्टिक ट्र्याकिङ सिस्टम
  • लिफ्टिङ प्लेटफर्महरू
  • दक्षिणपूर्व एशिया, दक्षिण अमेरिका, पूर्वी यूरोप, मध्य पूर्व, र थपमा निर्यात गरियो।

प्रत्येक ब्याचले कारखाना निरीक्षणको धेरै राउन्डहरू पार गर्दछ: टोक़ परीक्षण, सील परीक्षण, विधानसभा सहिष्णुता निरीक्षण। प्रत्येक उत्पादन "स्थिर रूपमा चलाउन र समयमै डेलिभर हुन" को लागी बनाइएको छ।

यदि तपाईं भरपर्दो चिनियाँ गियरबक्स र हाइड्रोलिक पार्ट्स कारखाना र आपूर्तिकर्ता खोज्दै हुनुहुन्छ भने, Raydafon एक साझेदार हो जुन तपाईंले याद गर्न सक्नुहुन्न। हामी रेखाचित्र र नमूनाहरु संग सहयोग छलफल गर्न वैश्विक ग्राहकहरु लाई स्वागत गर्दछौं। हामी ग्राहकहरूलाई प्रतिस्पर्धी मूल्य, व्यावसायिक प्रविधि, र निरन्तर स्थिर डेलिभरीको साथ कुशल र टिकाऊ मेकानिकल प्रणालीहरू निर्माण गर्न मद्दत गर्दछौं।

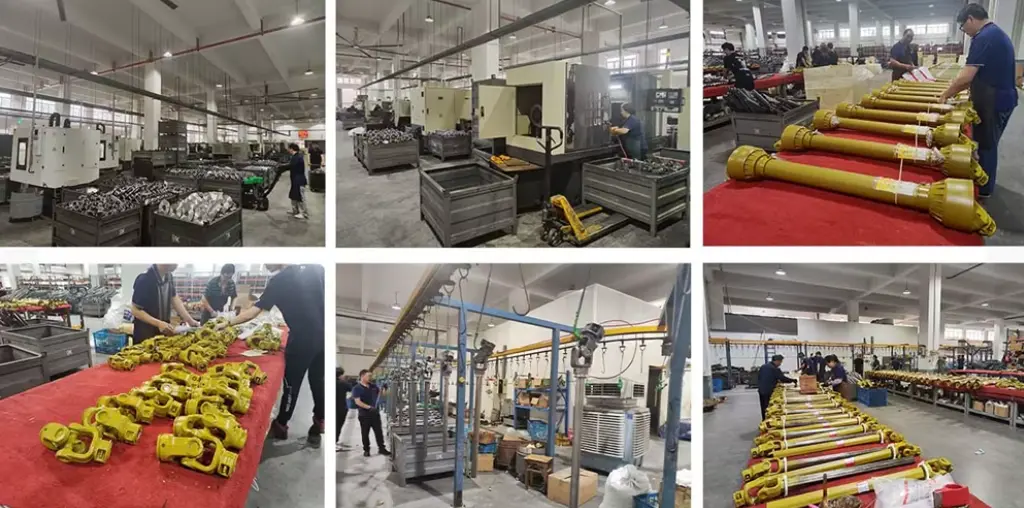

Raydafon factory

उत्पादनहरू
View as

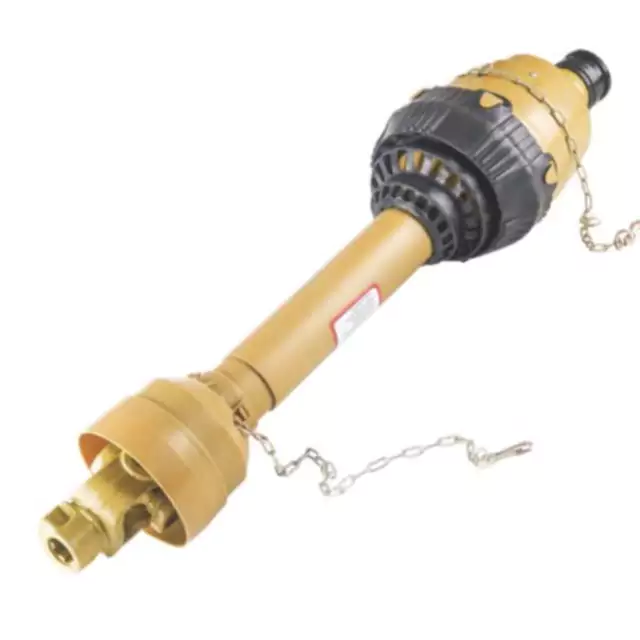

क्रोन राउन्ड बेलरहरूको लागि PTO शाफ्ट

क्रोन राउन्ड बेलरहरूको लागि PTO शाफ्ट

KR100/125/155/130/160, 1500/1800, 1500V/1250 MC र 1250/1550 कभर गर्ने क्रोन राउन्ड बेलर PTO शाफ्ट। साइज 4 मानक र साइज 4 CV विकल्पहरूले 1.375-6 स्प्लाइनको साथ 1210 शाफ्ट प्रयोग गर्दछ। साइज 6 CV 1500/1800 र चयन गरिएको 1250/1500 बिल्डहरूको लागि उपलब्ध छ; 1500V/1250 MC ले 1.375-6 सँग 2380 वा 2480 CV प्रयोग गर्छ। क्लच विकल्पहरूमा 1,000 N·m मा FT34, 1,000 N·m मा FT32, 1,450 N·m मा FT42, 1,050 वा 1,500 N·m मा K64/2 कटआउट, र 1,000 N·m मा FF1 समावेश छ। CV आधार भाग नम्बरहरू CAT3/540 को लागि 71R4121UCW07000 र CAT4/540 को लागि 71R6121UCW07000, दुबै 1.375-6 हुन्। बेलर मोडेल र अवस्थित शाफ्ट कन्फिगरेसन पुष्टि भएपछि MOQ, अनुकूलन र नेतृत्व समय प्रति अर्डर उद्धृत गरिएको छ।
केस IH राउन्ड बेलरहरूको लागि PTO शाफ्ट

केस IH राउन्ड बेलरहरूको लागि PTO शाफ्ट

केस IH राउन्ड बेलरहरूको लागि PTO शाफ्ट - RB444, RB454, RB455A, RB464, RB554 र RB564, प्लस RB454 साइलेज र RB454 रोटर कटर भेरियन्टहरू समावेश गर्दछ। घर्षण क्लचको साथ CAT4 र CAT5 स्थिर वेग ड्राइभलाइनहरू; ट्याक्टरको आधारमा इनपुट स्पलाइन १.३७५-६ वा १.३७५-२१; पावर आवश्यकता 40-100 hp (30-75 kW)। क्लच टर्क सन्दर्भहरू 1,000 N·m (CAT3/S4) देखि 1,800 N·m (CAT4/S6) सम्म। तपाईंको बेलर मोडेल र ट्र्याक्टर PTO स्प्लाइन पठाउनुहोस् — हामी ड्राइभलाइन कोटी, क्लच टर्क र शाफ्ट लम्बाइ पुष्टि गर्छौं, र 24 घण्टा भित्र कारखाना उद्धरण फिर्ता गर्छौं।
नयाँ हल्याण्ड स्क्वायर बेलर्स 900 मोडेलहरूको लागि PTO शाफ्ट

नयाँ हल्याण्ड स्क्वायर बेलर्स 900 मोडेलहरूको लागि PTO शाफ्ट

Raydafon द्वारा सावधानीपूर्वक निर्मित न्यू हल्याण्ड स्क्वायर बेलर्स 900 मोडेलहरूको लागि यो PTO शाफ्ट न्यू हल्याण्ड 900 श्रृंखला स्क्वायर बेलरहरूको लागि डिजाइन गरिएको हो। यसले ठोस लेमन ट्यूब संरचना अपनाएको छ र दुबै छेउमा मानक 1-3/8" Z6 स्प्लाइन इन्टरफेससँग सुसज्जित छ ताकि तपाईं सहज र कुशल पावर ट्रान्समिशन र तपाईंको उपकरणहरूको लागि उत्तम फिट सुनिश्चित गर्न सक्नुहुनेछ। चीनबाट एक पेशेवर निर्माता र विश्वसनीय आपूर्तिकर्ताको रूपमा, हामी तपाईंलाई उत्कृष्ट गुणस्तर र प्रतिस्पर्धी मूल्य उत्पादनहरू प्रदान गर्नको लागि सोमोथ सञ्चालन सुनिश्चित गर्न कारखानाबाट सिधै आपूर्ति गर्छौं।
नयाँ हल्याण्ड बिगबेलर स्क्वायर बेलर्स 330 340 को लागि PTO शाफ्ट

नयाँ हल्याण्ड बिगबेलर स्क्वायर बेलर्स 330 340 को लागि PTO शाफ्ट

चीनमा एक प्रसिद्ध निर्माता र आपूर्तिकर्ताको रूपमा, Raydafon ले यो PTO शाफ्टलाई न्यू हल्यान्ड बिगबलर स्क्वायर बेलर्स 330 340 को लागि आफ्नै कारखानामा सावधानीपूर्वक निर्माण गरेको छ! यसले उच्च-शक्तिको 40Cr मिश्र धातु स्टिल शाफ्ट प्रयोग गर्दछ, डबल-सील गरिएको क्रस युनिभर्सल संयुक्त, 3500Nm को टर्क लोड, र 540/1000rpm स्पीड इन्टरफेससँग उपयुक्त छ। उत्पादनले न्यू हल्याण्ड 330/340 बेलरको पावर इन्टरफेससँग सही रूपमा मेल खान्छ, र स्थापना सुविधाजनक र स्थिर छ। स्रोत कारखानाको रूपमा, Raydafon ले तपाईंलाई सस्तो मूल्यमा भरपर्दो प्रसारण समाधानहरू प्रदान गर्दछ, जसले बलिङ सञ्चालनहरूलाई अझ प्रभावकारी बनाउँछ!
नयाँ हल्यान्ड डिस्कबाइनहरूको लागि PTO शाफ्ट

नयाँ हल्यान्ड डिस्कबाइनहरूको लागि PTO शाफ्ट

चीनमा कृषि प्रसारणको क्षेत्रमा गहिरो रूपमा संलग्न एक पेशेवर निर्माताको रूपमा, Raydafon ले नयाँ हल्यान्ड डिस्क मोवर डिस्कबिनहरूको लागि PTO शाफ्ट अनुकूलित गर्यो। यसले डबल-रो टेपर्ड रोलर बियरिङको साथ उच्च-शक्तिको मिश्र धातु स्टिल शाफ्ट प्रयोग गर्दछ, जसले 3200Nm टर्क बोक्न सक्छ र न्यू हल्याण्डको डिस्क मावरहरूको पूर्ण दायराको पावर इन्टरफेसमा अनुकूलन गर्न सक्छ। यस उत्पादनको सतहलाई नैनो-सिरेमिक स्प्रेइङको तीन तहहरूद्वारा उपचार गरिन्छ, र जंग प्रतिरोध परम्परागत प्रक्रियाहरूको भन्दा 60% बढी हुन्छ। यो फ्याक्ट्रीबाट सीधै आपूर्ति भएको हुनाले, Raydafon को मूल्य युरोपेली ब्रान्डको तुलनामा २५% कम छ, र यसले गैर-मानक अनुकूलन सेवाहरू पनि प्रदान गर्न सक्छ, जसले घाँस काट्ने उपकरणहरू अपग्रेड गर्नका लागि लागत-प्रभावी विकल्प बनाउँछ।
डिस्क मोवर 1340 को लागि स्लिप क्लच PTO शाफ्ट

डिस्क मोवर 1340 को लागि स्लिप क्लच PTO शाफ्ट

डिस्क मोवर 1340 / हेस्टन 1340 र 1345 को लागि थोक प्रतिस्थापन स्लिप क्लच PTO शाफ्ट। 55N डबल CV एसेम्बलीले ट्याक्टरको छेउमा 80-डिग्री CV जोइन्ट र डिस्कबाइन साइडमा 50-डिग्री CV जोइन्टलाई प्रतिस्थापन गर्छ। ट्रयाक्टर जडान सामान्यतया 1.375-21 छ; कार्यान्वयन जडान 1.50" राउन्ड क्ल्याम्प हो; निर्माणले 1-3/8" 6-स्प्लाइन समाप्तहरू प्रयोग गर्दछ। डबल-प्लेट घर्षण क्लच 2,800 N·m स्लिप टर्कमा सेट गरिएको छ र ओभरलोड पछि पुन: संलग्न हुन्छ। भाग नम्बरहरू 14656849, 82-14656849 र 83-14656849 पूर्ण एसेम्बली, आधा र ट्र्याक्टर आधा कार्यान्वयनका लागि सूचीबद्ध छन्। अनुकूलतामा Hesston 1340/1345 समावेश छ, CaseIH 8312, Massey Ferguson PTD 12 र New Idea 5512 चयन गर्नुहोस्। भाग नम्बर र जडान आकार पुष्टि भएपछि MOQ, अनुकूलन र नेतृत्व समय प्रति अर्डर उद्धृत गरिएको छ।
चीनमा एक भरपर्दो PTO शाफ्ट निर्माता र आपूर्तिकर्ताको रूपमा, हाम्रा उत्पादनहरूले CE प्रमाणीकरण पास गरेका छन्। यदि तपाईं गुणस्तरीय उत्पादनहरू किन्न चाहनुहुन्छ भने, कृपया हामीलाई सम्पर्क गर्नुहोस्।
