डिस्क मोवर 1340 को लागि स्लिप क्लच PTO शाफ्ट
  • डिस्क मोवर 1340 को लागि स्लिप क्लच PTO शाफ्टडिस्क मोवर 1340 को लागि स्लिप क्लच PTO शाफ्ट
  • डिस्क मोवर 1340 को लागि स्लिप क्लच PTO शाफ्टडिस्क मोवर 1340 को लागि स्लिप क्लच PTO शाफ्ट

डिस्क मोवर 1340 को लागि स्लिप क्लच PTO शाफ्ट

डिस्क मोवर 1340 / हेस्टन 1340 र 1345 को लागि थोक प्रतिस्थापन स्लिप क्लच PTO शाफ्ट। 55N डबल CV एसेम्बलीले ट्याक्टरको छेउमा 80-डिग्री CV जोइन्ट र डिस्कबाइन साइडमा 50-डिग्री CV जोइन्टलाई प्रतिस्थापन गर्छ। ट्रयाक्टर जडान सामान्यतया 1.375-21 छ; कार्यान्वयन जडान 1.50" राउन्ड क्ल्याम्प हो; निर्माणले 1-3/8" 6-स्प्लाइन समाप्तहरू प्रयोग गर्दछ। डबल-प्लेट घर्षण क्लच 2,800 N·m स्लिप टर्कमा सेट गरिएको छ र ओभरलोड पछि पुन: संलग्न हुन्छ। भाग नम्बरहरू 14656849, 82-14656849 र 83-14656849 पूर्ण एसेम्बली, आधा र ट्र्याक्टर आधा कार्यान्वयनका लागि सूचीबद्ध छन्। अनुकूलतामा Hesston 1340/1345 समावेश छ, CaseIH 8312, Massey Ferguson PTD 12 र New Idea 5512 चयन गर्नुहोस्। भाग नम्बर र जडान आकार पुष्टि भएपछि MOQ, अनुकूलन र नेतृत्व समय प्रति अर्डर उद्धृत गरिएको छ।

थोक OEM प्रतिस्थापन · डिस्क घास काट्ने ड्राइभलाइन

डिस्क घास काट्ने 1340 को लागि थोक स्लिप क्लच PTO शाफ्ट - निर्दिष्टीकरण, MOQ, अनुकूलन र हेस्टन 1340/1345 र मिल्दो डिस्क मावरहरूको लागि नेतृत्व समय

यो डिस्क मोवर 1340 र हेस्टन 1340/1345 समूहको लागि प्रतिस्थापन स्लिप क्लच PTO शाफ्ट हो। पृष्ठ बनाइएको छ शाफ्ट फिट हुन्छ कि छैन भनेर निर्णय गर्ने तीनवटा जाँचहरू: प्रत्येक छेउमा CV संयुक्त कोण, ट्र्याक्टर र जडान आकारहरू लागू गर्नुहोस्, र डिस्कबाइन गियरबक्सको सुरक्षा गर्ने स्लिप टर्क। पूर्णका लागि भाग नम्बरहरू एसेम्बली, कार्यान्वयनको आधा र ट्र्याक्टरको आधा तल सूचीबद्ध गरिएको छ ताकि तपाइँ पहिले अवस्थित एकाइसँग मिलाउन सक्नुहुन्छ उद्धरण अनुरोध गर्दै।

थोक उद्धरणआदेश अनुसार
MOQप्रति अर्डर उद्धृत
अनुकूलनरेखाचित्रमा आधारित
नेतृत्व समयप्रति अर्डर उद्धृत

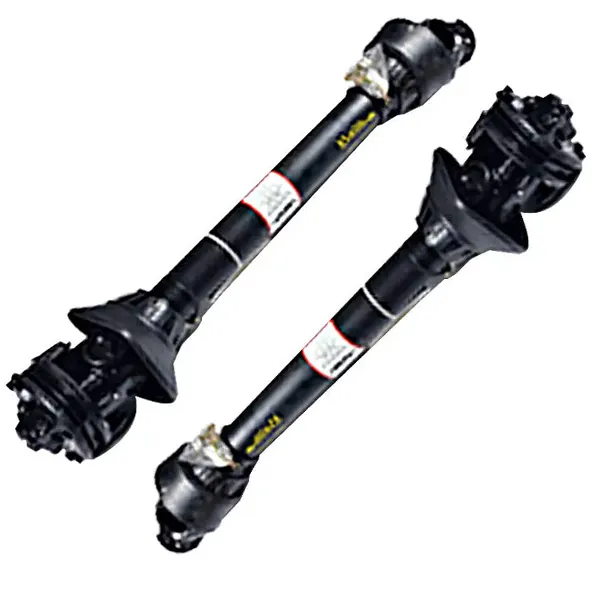

Slip clutch PTO shaft for Disc Mower 1340 — complete 55N double CV assembly
स्लिप क्लचको साथ 55N डबल CV एसेम्बली पूरा गर्नुहोस् — ट्र्याक्टर साइड 80-डिग्री CV, डिस्कबाइन साइड 50-डिग्री CV।

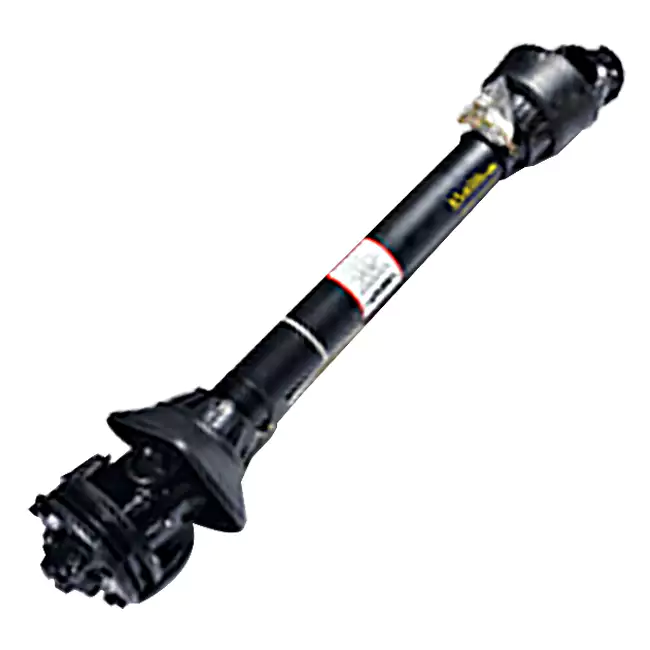

Slip clutch PTO shaft for Disc Mower 1340 — clutch and yoke detail
क्लच र योक विवरण — डबल-प्लेट घर्षण क्लच र 1-3/8 इन्च 6-स्प्लाइन अन्त।
Slip clutch PTO shaft for Disc Mower 1340 — CV joint angle
CV संयुक्त कोण सन्दर्भ - 80-डिग्री ट्र्याक्टर साइड र 50-डिग्री डिस्कबाइन साइड।

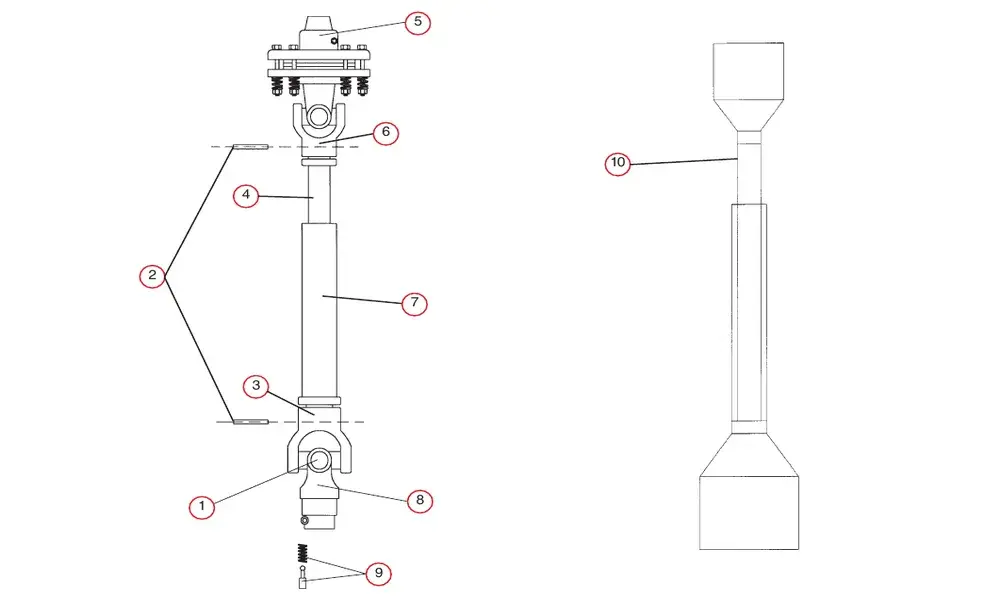

Slip clutch PTO shaft for Disc Mower 1340 — exploded parts view
विस्फोटित भागहरू दृश्य - क्रस किट, ट्यूब योक्स, स्लिप क्लच असेंबली र सुरक्षा ढाल।
  • हेस्टन1340/1345
  • केसआईएच8312 चयन गर्नुहोस्
  • मेसी फर्ग्युसनPTD 12
  • नयाँ आइडिया 5512
  • 55Nडबल CV
  • 2,800 N·mपर्ची टोकक

ड्राइभलाइन र क्लच

मूल उपकरण सन्दर्भ
55N
ट्रयाक्टर-साइड CV कोण
80 डिग्री
डिस्कबाइन-साइड CV कोण
५० डिग्री
इनपुट शाफ्ट
सामान्यतया 1.50" राउन्ड
ट्रयाक्टर / कार्यान्वयन समाप्त हुन्छ
१-३/८" ६-स्प्लाइन
14656849 मा ट्रयाक्टर जडान
१.३७५-२१
जडान लागू गर्नुहोस्
1.5" RD क्ल्याम्प
स्लिप क्लच प्रकार
डबल-प्लेट घर्षण
स्लिप टर्क
2,800 N·m
ओभरलोडमा विद्युत कटौती
०.३ सेकेन्ड भित्र
स्लिप पछि आत्म-रिसेट
30 सेकेन्ड भित्र

निर्माण र संरक्षण

शाफ्ट सामग्री
40Cr मिश्र धातु इस्पात
सतह उपचार
Dacromet विरोधी जंग
नुन स्प्रे प्रतिरोध
1,000 घण्टा भन्दा बढी
सील व्यवस्था
तीन-ओठ कंकाल तेल सील + चुम्बकीय चिप हटाउने औंठी
धुलो संरक्षण
पूर्ण रूपमा संलग्न धुलो आवरण
प्रदूषण सन्दर्भ
ISO 4406 18/16 बालुवा, धुलो र शीतमा 500 घन्टा पछि
ब्लेड गति सन्दर्भ
1,800–2,200 rpm
भिजाउने
हाइड्रोलिक डम्पिङ + वसन्त प्रीलोड
लगाउने संकेत
भिजुअल पहिरन सूचक घण्टी
इन्धन खपत सन्दर्भ
आपूर्ति सामग्रीमा १२% कमी

भाग नम्बर तालिका — पूरा असेंबली र आधाहरू

55N डबल CV असेंबली र आधा-शाफ्ट भाग नम्बरहरू
भाग नम्बर ट्रयाक्टर कार्यान्वयन गर्नुहोस् विवरण
14656849 १.३७५-२१ 1.5" RD क्ल्याम्प 55N 80x50 डबल CV
८२-१४६५६८४९ कुनै पनि 1.5" RD क्ल्याम्प 55N 50 डिग्री CV आधा (लागू गर्नुहोस्)
८३-१४६५६८४९ १.३७५-२१ कुनै पनि 55N 80 डिग्री CV आधा (ट्र्याक्टर)

पूर्ण एसेम्बली भनेको दुबै भागहरू प्रतिस्थापन गर्दा अर्डर गर्नको लागि भाग नम्बर हो। ट्याक्टर मात्र आधा वा कार्यान्वयन आधा लगाइएको छ, आधा-शाफ्ट नम्बर मिलाउन एक हो। दुई भागहरू अलग-अलग सूचीबद्ध छन् किनभने CV कोण ट्र्याक्टर साइड र डिस्कबाइन साइड बीच फरक छ। अन्य डिस्क घास काट्ने अनुप्रयोगहरूको लागि, हेर्नुहोस्डिस्कबिनहरूको लागि PTO शाफ्टश्रेणी।

उत्पादन भागहरू - सेवा प्रतिस्थापनको लागि सन्दर्भ नम्बरहरू

सन्दर्भ नम्बर र भाग नम्बर स्तम्भ द्वारा सेवा भागहरू
सन्दर्भ छैन। भाग नाम 147129 147134 147248
1 क्रस किट 170015 170020 170020
2 रोल पिन 170120 170120 170120
3 महिला ट्यूब अन्त योक 151050 151070 151070
4 भित्री ट्यूब 151090 151092 151092
5 स्लिप क्लच विधानसभा — — —
6 पुरुष ट्यूब अन्त योक 151045 151065 151065
7 बाहिरी ट्यूब 151091 151093 151093
8 ट्रयाक्टर अन्त्य जुवा 151035 151055 151055
9 द्रुत जडान विच्छेद पिन 170110 170110 170110
10 सुरक्षा शिल्ड 124310 124315 124315
10 सुरक्षा शिल्ड यूरोकार्डन 124311 124316 124316

भाग तालिका व्यक्तिगत घटक को सेवा प्रतिस्थापन लागि हो। पूर्ण प्रतिस्थापन शाफ्ट अर्डर गर्दा, अघिल्लो तालिकामा विधानसभा भाग नम्बर प्रयोग गर्नुहोस्। फराकिलोPTO शाफ्ट दायराअन्य कृषि ड्राइभलाइन सूची कोटीहरू।

क्लच व्यवहार - 2,800 N·m सेटिङले के सुरक्षा गर्छ

सामान्य घास काट्ने क्रममा

क्लच राज्य
संलग्न
टोक़ प्रसारित
2,800 N·m सम्म
ब्लेड गति सन्दर्भ
1,800–2,200 rpm
भिजाउने
हाइड्रोलिक + वसन्त प्रीलोड

डबल-प्लेट घर्षण क्लच संलग्न रहन्छ जब डिस्क घास काट्ने सामान्य रूपमा काटिरहेको छ। हाइड्रोलिक डम्पिङ र वसन्त प्रीलोड व्यवस्था ब्लेड गति स्थिर राख्नको लागि हो जब प्रतिरोध ढलान र भिजेमा उतार-चढ़ाव हुन्छ। जमीन।

घास काट्नेले ढुङ्गा वा जरामा हिर्काउँदा

क्लच राज्य
स्लिप्स
पावर काटियो
०.३ सेकेन्ड भित्र
रिसेट गर्नुहोस्
30 सेकेन्ड भित्र आत्म-रिसेट
चेक लगाउनुहोस्
भिजुअल पहिरन सूचक घण्टी

स्लिप क्लच त्यो भाग हो जसले डिस्कबाइन गियरबक्सको सट्टा झटका लिन्छ। आत्म-रिसेटिङ वसन्त प्रणालीले अवरोध खाली भएपछि प्रसारणलाई पुनर्स्थापित गर्दछ, र पहिरन सूचक घण्टीले दृश्य सन्दर्भ दिन्छ जब क्लच प्लेटहरूलाई ध्यान चाहिन्छ।

2,800 N·m स्लिप टर्क आपूर्ति गरिएको उत्पादन सामग्रीमा उल्लेख गरिएको फिगर हो। विरुद्ध सेटिङ पुष्टि गर्नुहोस् डिस्क घास काट्ने मोडेल र ट्रयाक्टर PTO अर्डर गर्नु अघि। मिल्दो कार्यान्वयन ड्राइभलाइनको लागि, हेर्नुहोस्नयाँ हल्याण्ड डिस्कबाइनहरूको लागि PTO शाफ्टडिस्कबाइन-साइड कन्फिगरेसनहरूको लागि क्रस-सन्दर्भको रूपमा पृष्ठ।

तपाईंले उद्धरण अनुरोध गर्नु अघि

  1. घास काट्ने मोडेल र अवस्थित भाग नम्बर पुष्टि गर्नुहोस्

    Disc Mower 1340, Hesston 1340/1345, CaseIH 8312 चयन गर्नुहोस्, Massey Ferguson PTD 12 र New Idea 5512 आपूर्ति गरिएको सामग्रीमा अनुकूलता सन्दर्भहरू हुन्। अवस्थित शाफ्ट भाग नम्बर प्रतिस्थापन पुष्टि गर्न सबैभन्दा छिटो तरिका हो।

  2. ट्रयाक्टर PTO स्प्लाइन पुष्टि गर्नुहोस्

    पूर्ण असेंबली 14656849 1.375-21 ट्र्याक्टर जडानको साथ सूचीबद्ध छ। यदि ट्रयाक्टरले फरक PTO स्टब प्रयोग गर्दछ भने, 83-14656849 वा सो बराबरको प्रयोग गरी ट्र्याक्टरको आधा अलग रूपमा पुष्टि गर्नुहोस्।

  3. कार्यान्वयन जडान पुष्टि गर्नुहोस्

    कार्यान्वयन पक्ष 1.5" RD क्ल्याम्पको रूपमा पूर्ण एसेम्बली र कार्यान्वयन आधा 82-14656849 मा सूचीबद्ध छ। यदि डिस्कबाइन इनपुटले फरक क्ल्याम्प वा जुवा प्रयोग गर्दछ भने, अर्डर गर्नु अघि कार्यान्वयन आधा पुष्टि गर्नुहोस्।

  4. स्लिप टर्क र क्लच अवस्था पुष्टि गर्नुहोस्

    आपूर्ति गरिएको सामग्रीमा क्लच 2,800 N·m मा सेट गरिएको छ। यदि अवस्थित क्लच समायोजन गरिएको छ वा घास काट्ने यन्त्रले फरक गियरबक्स चलाउँछ भने, प्रतिस्थापन उद्धृत गर्नु अघि घास काट्ने म्यानुअल विरुद्ध स्लिप सेटिङ पुष्टि गर्नुहोस्।

MOQ, अनुकूलन र नेतृत्व समय प्रति अर्डर उद्धृत गरिएको छ किनभने तिनीहरू अर्डर पूर्णका लागि हो कि होइन भन्नेमा निर्भर हुन्छन् एसेम्बली वा आधा-शाफ्ट, र जडानको आकार मानक भाग नम्बरहरूसँग मेल खान्छ। यस पृष्ठमा केहि छैन एक निश्चित MOQ वा लीड टाइममा प्रतिबद्ध हुन्छ जुन फरक कन्फिगरेसनको लागि होल्ड गर्दैन। सम्बन्धित ड्राइभलाइनको लागि श्रेणी, हेर्नुहोस्फिड मिक्सरहरूको लागि PTO शाफ्टदायरा।

घास काट्ने मोडेल र अवस्थित भाग नम्बर पठाउनुहोस्

डिस्क घास काट्ने मोडेल, अवस्थित शाफ्ट भाग नम्बर र ट्रयाक्टर PTO स्प्लाइन पठाउनुहोस्। हामी पुष्टि गर्नेछौं कि पूरा एसेम्बली १४६५६८४९, इम्प्लिमेन्ट आधा ८२-१४६५६८४९ वा ट्र्याक्टरको आधा ८३-१४६५६८४९ सही हो मिलाउनुहोस्, र त्यो कन्फिगरेसनको लागि MOQ र नेतृत्व समयको साथ उद्धरण जारी गर्नुहोस्।
