केस IH राउन्ड बेलरहरूको लागि PTO शाफ्ट
  • केस IH राउन्ड बेलरहरूको लागि PTO शाफ्टकेस IH राउन्ड बेलरहरूको लागि PTO शाफ्ट
  • केस IH राउन्ड बेलरहरूको लागि PTO शाफ्टकेस IH राउन्ड बेलरहरूको लागि PTO शाफ्ट

केस IH राउन्ड बेलरहरूको लागि PTO शाफ्ट

केस IH राउन्ड बेलरहरूको लागि PTO शाफ्ट - RB444, RB454, RB455A, RB464, RB554 र RB564, प्लस RB454 साइलेज र RB454 रोटर कटर भेरियन्टहरू समावेश गर्दछ। घर्षण क्लचको साथ CAT4 र CAT5 स्थिर वेग ड्राइभलाइनहरू; ट्याक्टरको आधारमा इनपुट स्पलाइन १.३७५-६ वा १.३७५-२१; पावर आवश्यकता 40-100 hp (30-75 kW)। क्लच टर्क सन्दर्भहरू 1,000 N·m (CAT3/S4) देखि 1,800 N·m (CAT4/S6) सम्म। तपाईंको बेलर मोडेल र ट्र्याक्टर PTO स्प्लाइन पठाउनुहोस् — हामी ड्राइभलाइन कोटी, क्लच टर्क र शाफ्ट लम्बाइ पुष्टि गर्छौं, र 24 घण्टा भित्र कारखाना उद्धरण फिर्ता गर्छौं।

OEM प्रतिस्थापन · केस IH RB श्रृंखला

केस IH राउन्ड बेलरहरूको लागि PTO शाफ्ट — CAT4 र CAT5 स्थिर वेग ड्राइभलाइनहरू, 1.375-6 / 1.375-21 स्प्लाइन

एक राउन्ड बेलर PTO शाफ्ट दुई मध्ये एक तरिकामा असफल हुन्छ: विश्वव्यापी संयुक्तले घुमाउने कोण लिन सक्दैन। हेडल्याण्ड, वा क्लच दायाँ टर्कमा चिप्लिदैन र गियरबक्सले यसको सट्टा झटका लिन्छ। यो पृष्ठ केस IH RB444, RB454, RB455A, RB464, RB554 को लागि शाफ्ट आकार, आवश्यक शक्ति र क्लच भाग नम्बरहरू सूचीबद्ध गर्दछ। र RB564 बेलरहरू, त्यसैले तपाईंले वास्तवमा चलाउनुहुने बेलर मोडेलसँग प्रतिस्थापन शाफ्ट मिलाउन सक्नुहुन्छ।

बेलर मोडेलहरू कभर गरियो

6 आधार मोडेलहरू RB444, RB454, RB455A, RB464, RB554, RB564 — प्लस RB454 साइलेज र RB454 रोटर कटर भेरियन्टहरू।

ड्राइभलाइन आकारहरू

CAT4 / CAT5 घर्षण क्लचको साथ स्थिर वेग ड्राइभलाइन। ट्याक्टरको आधारमा 1.375-6 वा 1.375-21 इनपुट स्प्लाइन।

पावर आवश्यकता

40-100 hp RB444 मा 30 kW बाट RB454 रोटर कटरमा 75 kW सम्म। तलको तालिकामा पूर्ण ब्रेकडाउन।

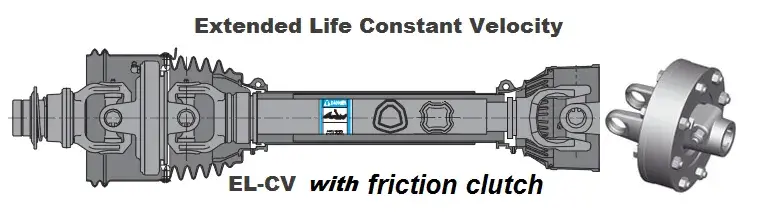

PTO shaft for Case IH round balers — constant velocity driveline with friction clutch
PTO शाफ्ट असेम्ब्ली - स्थिर वेग संयुक्त, घर्षण क्लच र 1.375-6 इनपुट योक।

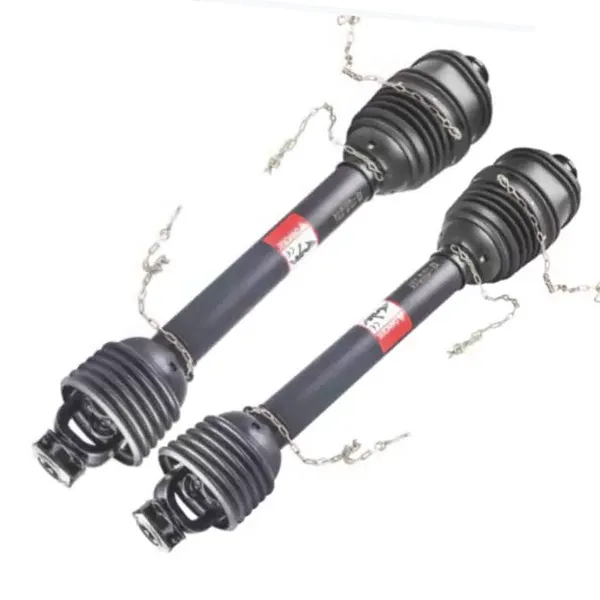

PTO shaft for Case IH round balers — clutch end and spline detail
क्लच एन्ड र स्प्लाइन विवरण - द्रुत-डिस्कनेक्ट योक र शिल्ड बियरिङ।

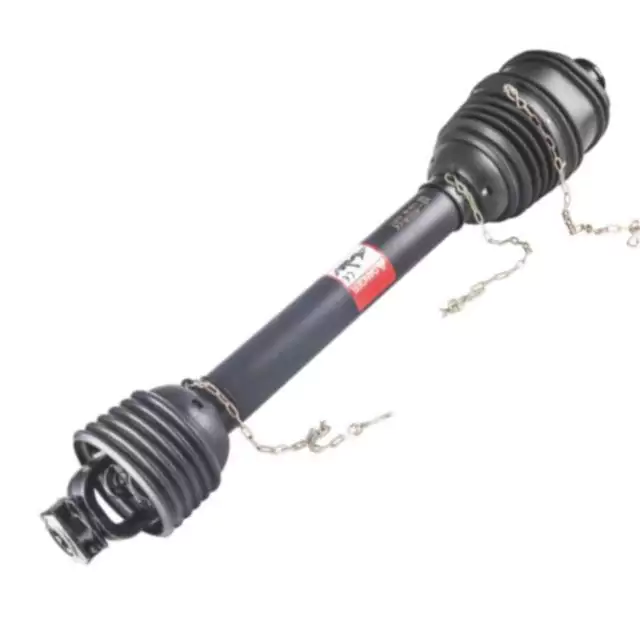

PTO shaft input yoke detail for 1.375-6 and 1.375-21 spline tractors
इनपुट योक विकल्पहरू — 1.375-6 र 1.375-21 स्प्लाइन, ट्र्याक्टर PTO स्टबसँग मिलाइएको।
PTO shaft friction clutch and shear bolt configuration for Case IH round balers
घर्षण क्लच र शियर-बोल्ट कन्फिगरेसन - स्लिप पोइन्टले बेलर गियरबक्सलाई सुरक्षित गर्दछ।

मोडेल तालिका — PTO शाफ्ट साइज र बेलर द्वारा आवश्यक पावर

केस IH राउन्ड बेलर मोडेलहरू - शाफ्ट साइज र PTO पावर आवश्यकता
बेलर मोडेल PTO शाफ्ट साइज PTO आवश्यक, hp (kW)
RB444 CAT4 ४० (३०)
RB454 CAT4 ६० (४५)
RB454 साइलेज CAT4 ६५ (४८)
RB454 रोटर कटर CAT5 १०० (७५)
RB455A CAT4 ४० (३०)
RB464 CAT5 ७० (५२)
RB554 CAT5 ७० (५२)
RB564 CAT5 ८० (६०)

केस IH ले घर्षण क्लचको साथ मोडेलको आधारमा CAT4 वा CAT5 स्थिर वेग ड्राइभलाइनहरूको लागि कल गर्दछ। RB454 रोटर कटर यस दायरामा एक मात्र संस्करण हो जसलाई 100 hp (75 kW) इनपुटको साथ CAT5 आवश्यक छ — यदि तपाईंको ट्र्याक्टर त्यो आंकडा भन्दा तल छ, अर्डर गर्नु अघि बेलर निर्माण पुष्टि गर्नुहोस्।

Constant velocity PTO shaft part number reference for Case IH round balers
स्थिर वेग PTO सन्दर्भ — CAT3 मार्फत CAT5, 540 र 1000 rpm आधार भाग नम्बरहरू।

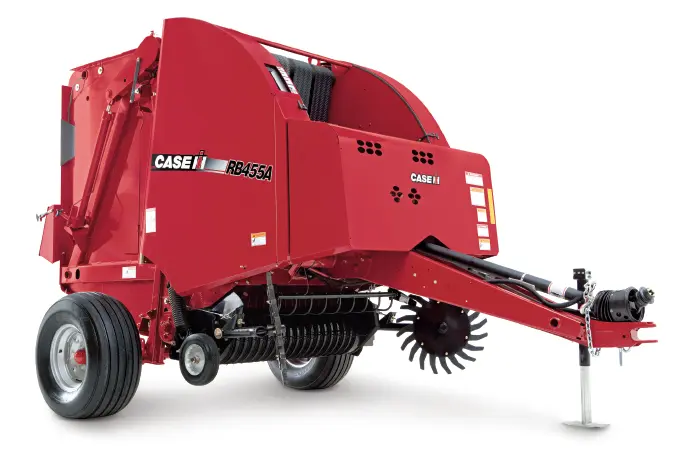

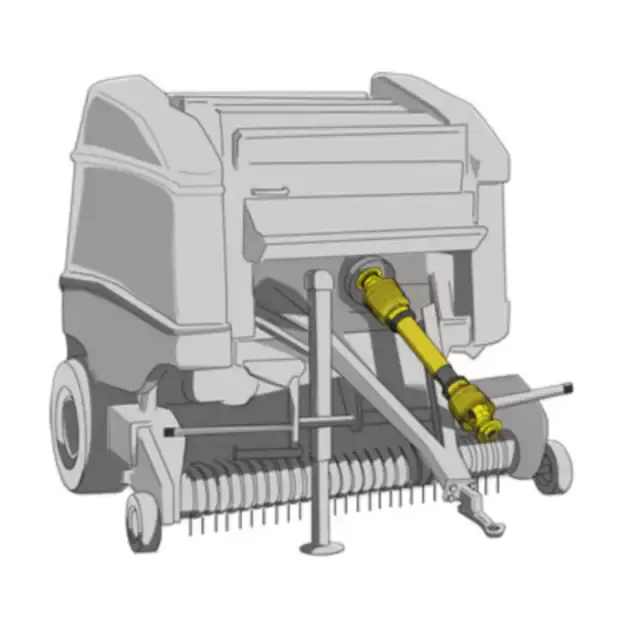

PTO shaft installed on a round baler in field operation
फिल्ड स्थापना - शाफ्ट कोण र बेलर इनपुटमा ढाल क्लियरेन्स।

स्थिर वेग PTO र क्लच भाग नम्बरहरू

स्थिर वेग PTO - वर्ग र ट्रयाक्टर स्पलाइन द्वारा आधार भाग संख्या
CV PTO ट्रयाक्टर स्पलाइन आधार भाग नम्बर
CAT3/540 १.३७५-६ 71R4121UCW07000
CAT4/540 १.३७५-६ 71R6121UCW07000
CAT4/1000 १.३७५-२१ 71R6121UCW08000
CAT5/540 १.३७५-६ 71R8121UCW07000
CAT5/1000 १.३७५-२१ 71R8121UCW08000
1.375-6 स्पलाइन इनपुटको लागि FT घर्षण क्लच
विश्वव्यापी आकार टर्क (N·m) भाग नम्बर
CAT3 / S4 १,००० 6QE344901R
CAT3 / S4 १,००० 635E41203R
CAT4 / S6 १,८०० 663H53403R
CAT5 / S8 १,४५० 6LM453003R

माथिका भाग नम्बरहरू बेलर र ट्र्याक्टर संयोजनमा शाफ्ट मिलाउनको लागि सन्दर्भ बिन्दुहरू हुन्। यदि तपाईको बेलरले फरक कार्यान्वयन आधा प्रयोग गर्दछ वा ट्र्याक्टर स्टब 1.750-20 स्पलाइन हो, मोडेल पठाउनुहोस् र हामी गर्नेछौं सही संयोजन पुष्टि गर्नुहोस्। फराकिलोगोल बेलरहरूको लागि PTO शाफ्टदायराले अन्य बेलर ब्रान्डहरू पनि समेट्छ।

शाफ्ट फिट हुन्छ र टिक्छ कि भनेर के निर्णय गर्दछ

  1. ड्राइभलाइन कोटीलाई बेलर मोडेलमा मिलाउनुहोस्

    CAT4 र CAT5 यस दायरामा आदानप्रदान योग्य छैनन्। RB444, RB454 र RB455A CAT4 चलाउँछन्; RB464, RB554 र RB564 CAT5 रन; RB454 रोटर कटरलाई पनि CAT5 चाहिन्छ। एक बेलरमा CAT4 शाफ्ट फिट गर्दै CAT5 को लागि कलले हेडल्याण्ड कोणमा संयुक्त अण्डर-रेटेड छोड्छ, जहाँ धेरै समयपूर्व असफलताहरू छन्। सुरु

  2. ट्रयाक्टरमा इनपुट स्पलाइन मिलाउनुहोस्, बेलरमा होइन

    बेलर साइड इम्प्लमेन्टद्वारा तय गरिएको छ, तर ट्र्याक्टर साइड तपाईंले प्रयोग गरिरहनुभएको ट्रयाक्टरमा निर्भर गर्दछ। 1.375-6 सामान्य 540 rpm स्टब हो; 1.375-21 1000 rpm स्टब हो; 1.750-20 उच्च-शक्तिमा देखिन्छ ट्रयाक्टरहरू। ट्र्याक्टर मोडेल र PTO स्टब फोटो पठाउनु भनेको कुन जुवा फिट हुने भनेर पुष्टि गर्ने सबैभन्दा छिटो तरिका हो। यदि तपाइँ कार्यान्वयन ड्राइभ पनि अद्यावधिक गर्दै हुनुहुन्छ भने, हेर्नुहोस्PTO शाफ्टपूर्ण दायराको लागि श्रेणी।

  3. घर्षण क्लचलाई बेलरमा सेट गर्नुहोस्, ट्र्याक्टरमा होइन

    बेलर गियरबक्सले झटका लोड लिनु अघि घर्षण क्लच चिप्लन त्यहाँ छ। एक क्लच धेरै उच्च सेट झटका सीधा गियरबक्समा प्रसारण गर्नेछ; धेरै कम सेट गर्नुहोस्, यो सामान्य बलिङको समयमा चिप्लिन्छ। एफटी माथिको क्लच तालिकाले प्रति सार्वभौमिक आकारको सन्दर्भ टर्क दिन्छ — CAT3/S4 को लागि 1,000 N·m, को लागि 1,800 N·m CAT4/S6 र CAT5/S8 को लागि 1,450 N·m।

  4. हेडल्याण्डमा शाफ्ट कोण र ढाल निकासी जाँच गर्नुहोस्

    एक स्थिर वेग संयुक्त मानक सार्वभौमिक संयुक्त भन्दा ठूलो घुमाउने कोण सहन सक्छ, तर ढाल अझै पूर्ण तालामा निकासी चाहिन्छ। यदि शाफ्ट बटमहरू बाहिर निस्कन्छ वा ढालले ड्रबारमा सम्पर्क गर्दछ हेडल्याण्ड, संयुक्त मूल्याङ्कन बिना चाँडै असफल हुनेछ। माथिको छविले लक्ष्य कोण देखाउँछ बेलर इनपुट। अन्य निर्माताहरूबाट बेलरहरूको लागि,क्रोन राउन्ड बेलरहरूको लागि PTO शाफ्टपृष्ठले समान सन्दर्भ बिन्दुहरू सूचीबद्ध गर्दछ।

आफ्नो बेलर मोडेल र ट्रयाक्टर PTO Spline पठाउनुहोस्

हामीलाई बेलर मोडेल (RB444 देखि RB564) र ट्र्याक्टर PTO स्टब (1.375-6, 1.375-21 वा 1.750-20) भन्नुहोस्। हामी गर्नेछौं ड्राइभलाइन कोटी, क्लच टर्क र शाफ्ट लम्बाइ पुष्टि गर्नुहोस्, र कारखाना-सीधा उद्धरण फर्काउनुहोस् - सामान्यतया 24 घण्टा भित्र। अनुकूलन लम्बाइ र ढाल कन्फिगरेसनहरू उपलब्ध छन्। यदि तपाइँको कार्यान्वयन प्रयोग गर्दछ a गैर-मानक गियरबक्स,कृषि गियरबक्सदायरा पनि सान्दर्भिक हुन सक्छ।
