GICLZ ड्रम आकार गियर युग्मन को प्रतिस्थापन

उत्पादन लाभहरू

औद्योगिक परिदृश्यहरूमा स्थिर शक्ति प्रसारण

को मेकानिकल प्रसारण घटक उत्पादन लाइन मा एक कोर उत्पादन को रूप मारेडाफोन, GICLZ ड्रम-आकारको गियर युग्मनले स्थिर शक्ति प्रसारण आवश्यक पर्ने विभिन्न औद्योगिक परिदृश्यहरूमा निरन्तर रूपमा उत्कृष्ट प्रदर्शन देखाउँछ।

यो अत्यधिक इष्टलचिलो ड्रम आकारको गियर युग्मनयसले उपकरण सञ्चालन दक्षतालाई प्रभावकारी रूपमा मात्र सुधार गर्न सक्दैन तर शाफ्ट जडानको प्रक्रियामा विभिन्न सामान्य समस्याहरूलाई पनि सही रूपमा समाधान गर्न सक्छ, यसले प्रसारण प्रणालीको कन्फिगरेसनमा धेरै औद्योगिक उद्यमहरूको लागि एक रोजाइको घटक बनाउँछ।

उत्कृष्ट उच्च टोक़ प्रदर्शन

टर्क ट्रान्समिशन क्षमताको सन्दर्भमा, GICLZ ड्रम आकारको गियर युग्मनले अत्यन्तै प्रमुख प्रदर्शन गरेको छ र यसलाई उत्कृष्ट भन्न सकिन्छ।उच्च टोक़ गियर युग्मन। यसले 0.8 - 3500 kN·m (GICLZ1-GICLZ30) को टर्क दायरा समेट्छ, 99.7% सम्मको प्रसारण दक्षताका साथ विभिन्न भारी भारहरू सजिलैसँग ह्यान्डल गर्छ।

यो उत्कृष्ट प्रदर्शनले यसलाई कम-गति र भारी-भार काम गर्ने अवस्थाहरूमा अपरिवर्तनीय भूमिका खेल्न सक्षम बनाउँछ जस्तै क्षेत्रहरूमा।खानी र धातु विज्ञानयी उद्योगहरूको स्थिर उत्पादनको लागि भरपर्दो प्रसारण ग्यारेन्टीहरू प्रदान गर्दै।

सुपीरियर मिसालाइनमेन्ट क्षतिपूर्ति

यसबाहेक, GICLZ ड्रम-आकारको गियर युग्मनमा पनि मिसालाइनमेन्टहरू अनुकूलन गर्न उत्कृष्ट क्षमता छ र एक शक्तिशाली छ।उच्च-मिसलाइनमेन्ट गियर युग्मन। यो कुशलतापूर्वक कोणीय, रेडियल, र अक्षीय misalignments को लागी क्षतिपूर्ति गर्न सक्छ।

विशेष गरी यसको अनुकूलित कोणीय विस्थापन प्रदर्शनले दाँतको सतह सम्पर्क अवस्थालाई प्रभावकारी रूपमा सुधार गर्दछ। सीधा-दाँत युग्मनहरूको तुलनामा, यसले यसको आफ्नै सेवा जीवनलाई धेरै विस्तार गर्दछ, उपकरण बन्द र मर्मत समयलाई युग्मन लगाउने कारणले घटाउँछ, र थप सम्पूर्ण उत्पादन प्रणालीको सञ्चालन निरन्तरता बढाउँछ।

बलियो स्थायित्व र कम रखरखाव

बलियो स्थायित्व र कम मर्मत लागत पनि Raydafon बाट यो युग्मनका महत्त्वपूर्ण फाइदाहरू हुन्। यो उच्च-शक्ति र टिकाउ सामग्रीबाट बनेको छ, कम शोर र कम कम्पन संग सञ्चालन को समयमा।

यसले यसको आफ्नै पहिरनको दर मात्र कम गर्दैन तर जडान गरिएको उपकरणको हानि पनि कम गर्छ। यो एक भरपर्दो छऔद्योगिक प्रयोगको लागि लचिलो गियर युग्मनजस्तै कठोर वातावरणको लागि उपयुक्तरासायनिक उद्योग र नवीकरणीय ऊर्जा। यी क्षेत्रहरूमा उपकरण प्रदर्शनको लागि अत्यन्त उच्च आवश्यकताहरू, यसले स्थिर प्रदर्शन ल्याउँछ र उद्यमहरूलाई उपकरण सञ्चालन र मर्मत लागत घटाउन मद्दत गर्दछ।

स्थापना सुविधा र लागत नियन्त्रण

थप रूपमा, GICLZ ड्रम आकारको गियर युग्मनको डिजाइनले स्थापना सुविधा र दीर्घकालीन लागत नियन्त्रणलाई पनि पूर्ण रूपमा विचार गर्दछ। यसको कम्प्याक्ट संरचना, बलियो भार वहन क्षमता संग संयुक्त, एक को रूप मा कुशल संचालन प्रदर्शन सुनिश्चित गर्दछ।औद्योगिक गियर युग्मन, जसले लगातार मर्मत हस्तक्षेप बिना उपकरणको दीर्घकालीन निरन्तर सञ्चालनलाई समर्थन गर्न सक्छ।

यो डिजाइन अवधारणा विश्व बजारका लागि उच्च गुणस्तरीय र आदानप्रदानयोग्य कम्पोनेन्टहरू उपलब्ध गराउने Raydafon को प्रतिबद्धतासँग अत्यधिक सुसंगत छ, जसले विश्वभरका औद्योगिक उद्यमहरूलाई थप लागत-प्रभावी प्रसारण समाधानहरू ल्याउँछ।

उत्पादन विशेषताहरू

मानक अनुपालन र शाफ्टिङ अनुकूलन

रेडाफोन द्वारा उत्पादित GICLZ ड्रम आकारको गियर युग्मनले कडाईका साथ पालन गर्दछ।JB/ZQ मानकहरूआधारभूत प्यारामिटरहरू र आयामहरूको लागि, र गियर कपलिंगहरूको लागि JB/ZQ4382-86 प्राविधिक विशिष्टताहरूको आवश्यकताहरू पूर्ण रूपमा पूरा गर्दछ।

यो औद्योगिक प्रसारण क्षेत्रमा अत्यधिक मनपर्ने लचिलो ड्रम आकारको गियर युग्मन समाधान हो। तेर्सो समाक्षीय प्रसारण शाफ्टिङ जडान गर्नको लागि विशेष रूपमा डिजाइन गरिएको, यो युग्मनले वास्तविक कार्य अवस्थाहरूमा शफ्टिङको कोणात्मक विचलन र रेडियल विस्थापनहरूमा लचिलो रूपमा अनुकूलन गर्न सक्छ। यसले शाफ्टिङको सीमित अक्षीय मुक्त आन्दोलनलाई पनि अनुमति दिन्छ, सजिलैसँग थर्मल विस्तारको सामना गर्न र सञ्चालनको क्रममा तापमान परिवर्तनको कारण शाफ्टिङको संकुचन, यसरी उपकरणको स्थिर प्रसारणको लागि विश्वसनीय ग्यारेन्टी प्रदान गर्दछ।

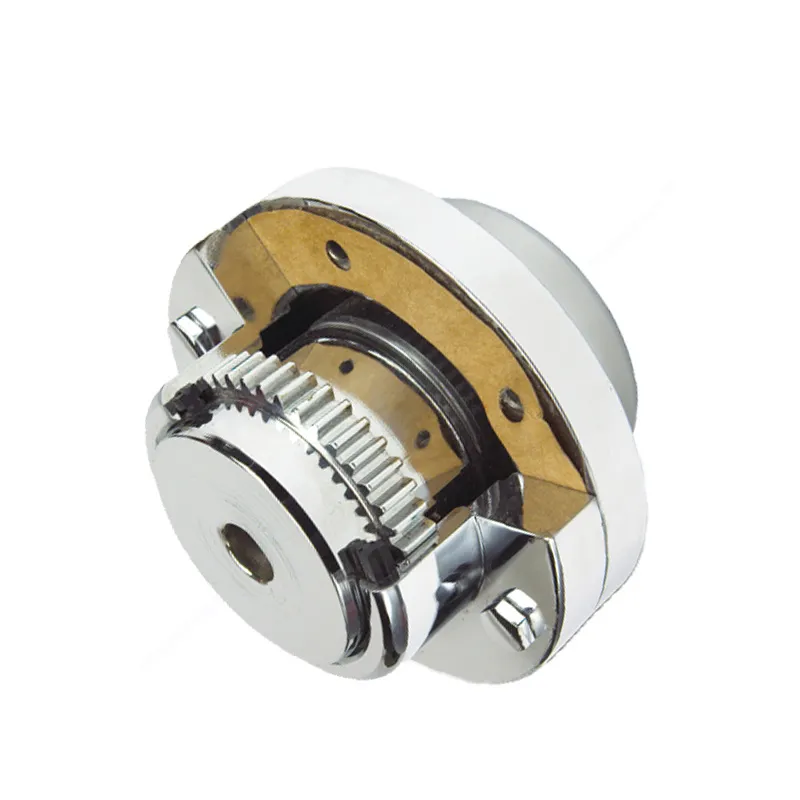

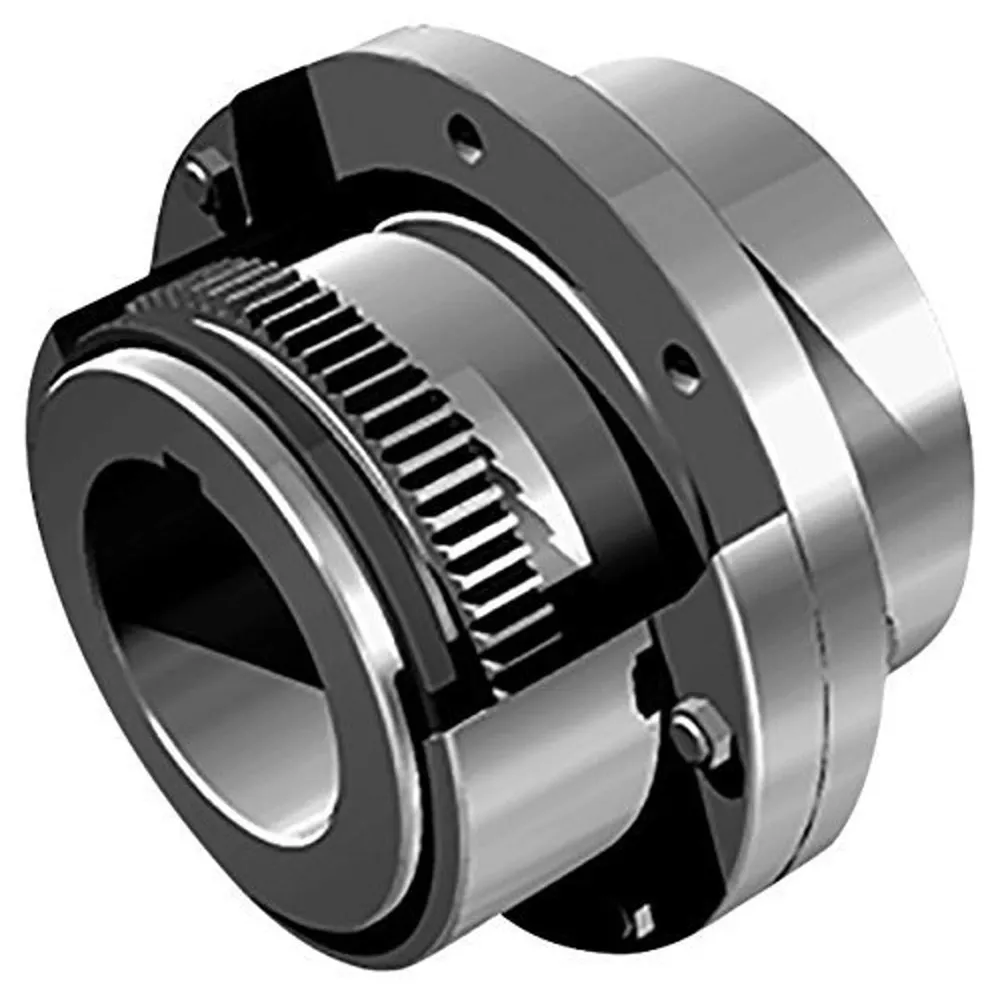

ड्रम आकारको बाह्य गियर आस्तीन संरचना

GICLZ ड्रम आकारको गियर युग्मनको सबैभन्दा प्रमुख डिजाइन विशेषता यसको ड्रम आकारको बाह्य गियर आस्तीन संरचनामा निहित छ। यो डिजाइनले युग्मनको आन्तरिक र बाह्य दाँतहरूलाई इष्टतम मेसिङ अवस्था प्राप्त गर्न सक्षम बनाउँछ, महत्त्वपूर्ण रूपमा प्रसारण स्थिरतामा सुधार गर्दछ।

युग्मन मध्यम-कडा दाँत सतहहरूको साथ उच्च-गुणस्तरको स्टीलले बनेको छ। यसको ठोस सामग्री र उचित संरचनामा भर पर्दै, यो उच्च-प्रदर्शन हुन्छउच्च-टोर्क ड्रम आकारको गियर युग्मन, उत्कृष्ट भार वहन गर्ने क्षमताको घमण्ड गर्दै र औद्योगिक परिदृश्यहरूमा भारी-भार प्रसारण आवश्यकताहरू सजिलैसँग ह्यान्डल गर्न सक्षम। यसको कार्यसम्पादनलाई थप वृद्धि गर्न, दाँतको सतहहरूलाई HRC ≥ 56 को कठोरता मानकमा पुग्न कडा उपचार गर्न सकिन्छ। कडा भएपछि, शफ्टिङमा थप बोझ नथोपाएर, यसको हल्का विशेषता र कम घूर्णन जडता कायम राख्दै, कप्लिङको भार वहन गर्ने क्षमता उल्लेखनीय रूपमा बढाइन्छ।

विश्वसनीयता, स्नेहन, र सील

विश्वसनीयताको सन्दर्भमा, GICLZ ड्रम आकारको गियर युग्मनले पनि उत्कृष्ट प्रदर्शन गर्दछ। यो उन्नत स्नेहन संरचना र सील घटक संग सुसज्जित छ। राम्रो स्नेहनले दाँतको सतहको पहिरन कम गर्न सक्छ, जबकि उच्च गुणस्तरको सीलले प्रभावकारी रूपमा लुब्रिकेटिङ तेल चुहावट र अशुद्धता घुसपैठ रोक्न सक्छ।

यसले युग्मनको सेवा जीवन मात्र विस्तार गर्दैन तर दैनिक मर्मतसम्भारलाई पनि सरल बनाउँछ। को रूपमा एउच्च-मिसलाइनमेन्ट-क्षतिपूर्ति ड्रम-आकारको गियर युग्मन, यसको सममित संरचनात्मक डिजाइनले यसको कम्पोनेन्टहरूलाई उत्कृष्ट आदानप्रदानयोग्यता प्रदान गर्दछ, मर्मत र प्रतिस्थापनलाई थप कुशल र सुविधाजनक बनाउँछ। जब युग्मनको सञ्चालन रैखिक गति 36 m/s भन्दा बढी हुन्छ, सटीक गतिशील सन्तुलन उपचारले उपकरणको स्थिर सञ्चालन सुनिश्चित गर्दछ, उच्च-गति सञ्चालनको कारणले हुने कम्पनहरूलाई प्रसारण शुद्धतालाई असर गर्नबाट जोगाउँछ।

शाफ्ट होल कन्फिगरेसन र पूर्ण-श्रृंखला म्याट्रिक्स

विभिन्न उपकरणहरूको जडान आवश्यकताहरू पूरा गर्न, GICLZ ड्रम-आकारको गियर युग्मनले विभिन्न प्रकारका शाफ्ट होल कन्फिगरेसन योजनाहरू प्रदान गर्दछ, टाइप Y, टाइप Z1, र टाइप J1 जस्ता धेरै शाफ्ट होल संयोजनहरू समावेश गर्दछ। कुनै पनि किसिमको शाफ्टिङ जडान परिदृश्य, एक उपयुक्त स्थापना विधि फेला पार्न सकिन्छ।

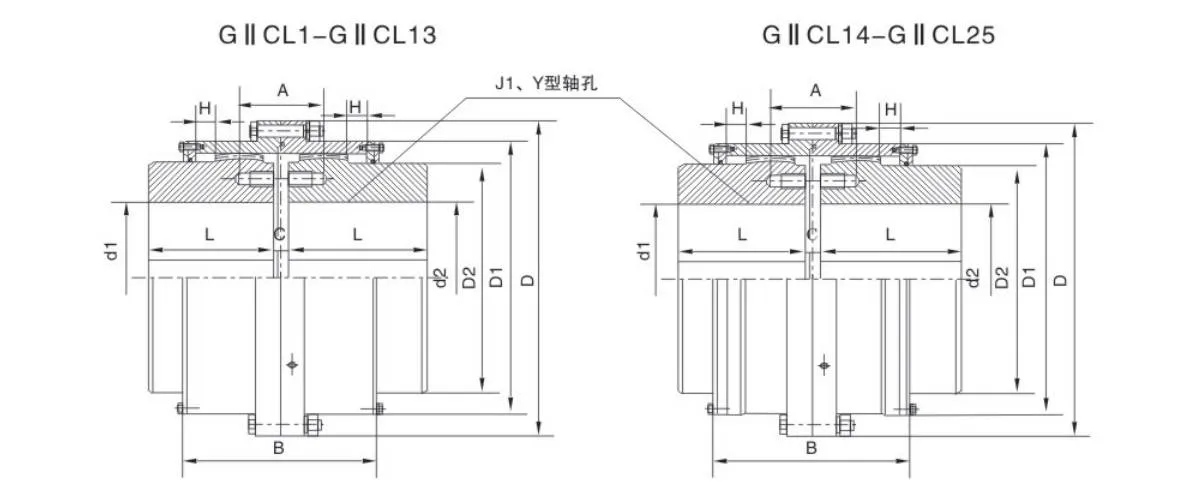

रेडाफोन सँग गियर कपलिंगको क्षेत्रमा व्यापक लेआउट छ। GICLZ प्रकारको अतिरिक्त, यसमा GICL, GⅡCL, GⅡCLZ, र NGCL लगायतका धेरै उत्पादनहरू छन्। यसको पूर्ण श्रृंखला उत्पादन म्याट्रिक्स संग, Raydafon एक विश्वसनीय भएको छलचिलो गियर युग्मन आपूर्तिकर्ताऔद्योगिक क्षेत्रमा, र यसको उत्पादनहरू विभिन्न उद्योगहरू जस्तै धातु विज्ञान, खनन, रासायनिक इन्जिनियरिङ, र विद्युतीय शक्तिको प्रसारण प्रणालीहरूमा व्यापक रूपमा प्रयोग गरिन्छ।

लोड-असर क्षमता र मिसालिन्मेन्ट प्रदर्शन

लोड-असर क्षमताको तुलनाको सन्दर्भमा, GICLZ ड्रम-आकारको गियर युग्मनले महत्त्वपूर्ण फाइदाहरू प्रदर्शन गर्दछ। एउटै भित्री बाहुला बाहिरी व्यास र अधिकतम युग्मन बाहिरी व्यास को अवस्था अन्तर्गत, यसको लोड-वाहक क्षमता 15% -20% सीधा-दाँत युग्मन भन्दा बढी छ, यसले यसलाई थप कम्प्याक्ट स्थापना स्थानमा ठूलो टर्क प्रसारण गर्न सक्षम बनाउँछ।

misalignment क्षतिपूर्ति प्रदर्शनको सन्दर्भमा, यो ड्रम आकारको गियर युग्मन अझ उत्कृष्ट छ। जब रेडियल विस्थापन शून्य हुन्छ, यसको कोणीय विस्थापन क्षतिपूर्ति 1°30′ पुग्न सक्छ, जुन सीधा-दाँतको युग्मनको तुलनामा 50% सुधार हो। यसले काम गर्ने अवस्थाहरूमा पनि स्थिर रूपमा काम गर्न सक्छ जहाँ शाफ्टिङ पङ्क्तिबद्धता सटीकता आदर्श छैन। यसबाहेक, एउटै मोड्युल अन्तर्गत, दाँतहरूको संख्या, र दाँतको चौडाइ, ड्रम-आकारको दाँतको संरचनाले सिधा-दाँतको युग्मनहरू भन्दा धेरै अनुकूलताको साथ, अधिक कोणीय विस्थापन क्षतिपूर्ति प्राप्त गर्न सक्छ।

अनुकूलित दाँत सम्पर्क र सजिलो विधानसभा

GICLZ ड्रम-आकारको ड्रम आकारको दाँत सतह डिजाइनगियर युग्मनआन्तरिक र बाह्य दाँतको सम्पर्क अवस्थालाई पनि अनुकूलन गर्न सक्छ। जब शाफ्टिङमा कोणीय विस्थापन हुन्छ, यसले प्रभावकारी रूपमा दाँतको सतहहरूमा किनारा बाहिर निकाल्नबाट जोगाउँछ, तनाव एकाग्रता कम गर्छ, र एकै समयमा दाँतको सतहहरूको पहिरन प्रतिरोध र घर्षण प्रतिरोध बढाउँछ, प्रसारणको समयमा शोर कम गर्दछ, उपकरणको मर्मत अन्तराल विस्तार गर्दछ, डाउनटाइम घटाउँछ र उत्पादन क्षमता सुधार गर्दछ।

थप रूपमा, युग्मनको बाह्य गियर आस्तीनको दुई छेउले घण्टी-मुखको आकार अपनाउँछ। यस विस्तृत डिजाइनले युग्मनको स्थापना र पृथकीकरणलाई थप सुविधाजनक बनाउँछ, उपकरणहरू र मर्मतसम्भारको समयमा मानव-घण्टा लागत बचत गर्दछ।

दक्षता र आवेदन नोटहरू

99.7% सम्म उच्च प्रसारण दक्षता संग, GICLZ ड्रम-आकारको गियर युग्मन विश्वव्यापी रूपमा सीधा-दाँत युग्मनहरूको लागि रुचाइएको विकल्प भएको छ। Raydafon सँग पूर्ण उत्पादन प्रणाली छ, जसले सुनिश्चित गर्न सक्छ कि प्रत्येक GICLZ युग्मनले पूर्ण विशिष्टताहरू र मापदण्डहरू पूरा गर्दछ, प्रयोगकर्ताहरूलाई स्थिर र भरपर्दो उत्पादनहरू प्रदान गर्दछ।

प्रभावकारी रूपमाऔद्योगिक ड्रम आकारको गियर युग्मन, यसमा कठोरता र लचिलोपन दुवै छ तर लोचको कमी छ। तसर्थ, यो कम्पन डम्पिङ र बफरिङ आवश्यक काम गर्ने अवस्थाहरूको लागि उपयुक्त छैन, न त यो मेकानिकल उपकरणहरूमा प्रयोग गर्न सकिँदैन जुन शाफ्टिङ पङ्क्तिबद्ध सटीकतामा कडा आवश्यकताहरू छन्। प्रयोगकर्ताहरूले वास्तविक काम अवस्था आवश्यकता अनुसार उचित चयन गर्न सक्छन्।
