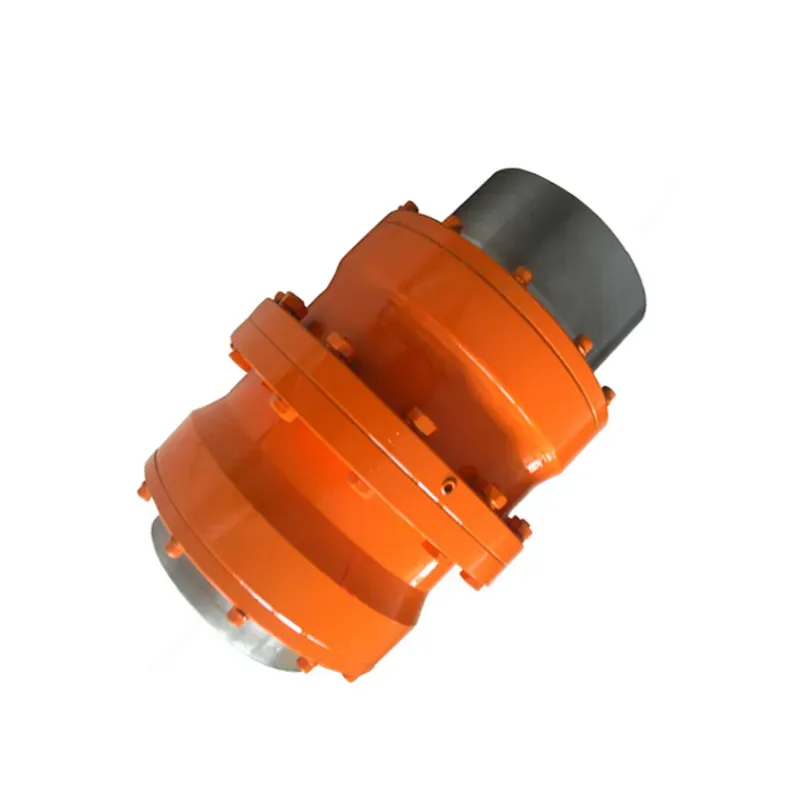

GIGL ड्रम आकार गियर युग्मन को प्रतिस्थापन

यदि तपाईंको भारी मेसिनरी - स्टिल मिल रोलिङ स्ट्यान्डहरू, सिमेन्ट प्लान्ट क्रसरहरू, खनन कन्भेयरहरू - एक युग्मन चाहिन्छ जुन उच्च टर्कबाट पछाडि हट्दैन, Raydafon को GIGL ड्रम आकार गियर कपलिंग त्यो सही कामको लागि बनाइएको छ।

के यो बाहिर खडा बनाउँछ? ड्रम आकारको दाँत। तिनीहरू केवल शक्ति हस्तान्तरण गर्दैनन् - तिनीहरूले वास्तविक-विश्व प्रयोगको गडबडीलाई ह्यान्डल गर्छन्। अधिकतम टर्कले 2000 kN·m हिट गर्छ, बोरको साइज 50mm देखि 400mm सम्म जान्छ, र यसले 1.5 डिग्री सम्म कोणीय मिसालाइनमेन्ट लिन सक्छ। यसको शीर्षमा, यसले अक्षीय र रेडियल शिफ्टहरूको लागि क्षतिपूर्ति दिन्छ जुन नियमित युग्मनहरू छिटो बाहिर जान्छ। हामी यसलाई 42CrMo उच्च-शक्तिको स्टीलबाट बनाउँछौं, त्यसपछि इन्भोल्युट गियर दाँतलाई परिशुद्धतामा पीस्छौं — जसले गर्दा पावर सहज रूपमा बग्छ, र पहिरन कम रहन्छ। भारी मेसिनरीका लागि गियर कपलिंगहरू वा औद्योगिक अनुप्रयोगहरूका लागि उच्च-टोर्क गियर कपलिंगहरू चाहिने मानिसहरूका लागि यो अचम्मको कुरा होइन; मेसिनहरूलाई कडा धक्का दिए पनि यो चलिरहन्छ।

यो युग्मन कडा मात्र होइन - यो मर्मतसम्भारको लागि पनि स्मार्ट छ। यो ISO 9001 प्रमाणित छ, त्यसैले तपाईलाई त्यहाँको गुणस्तर थाहा छ। गियर जाल लुब्रिकेट गरिएको छ, जसले कम्पनलाई कम गर्छ र यसलाई लामो समयसम्म टिक्छ — धुलोयुक्त खानी वा सिमेन्ट बिरुवाहरूमा समेत। र यो कम्प्याक्ट छ, त्यसैले यसलाई रोलिङ मिल वा कन्वेयर ड्राइभमा स्थापना गर्दा ठूलो परियोजनामा ​​परिणत हुँदैन। यसैले यो टिकाउ ड्रम गियर कपलिंगहरू र खनन उपकरणहरूको लागि अनुकूलन गियर कपलिंगहरूको लागि शीर्ष छनोट हो; हामी आकारहरू वा सतह उपचारहरू ट्वीक गर्छौं जुन तपाईंको सेटअपलाई आवश्यक छ।

Raydafon को कारखाना चीन मा छ, त्यसैले हामी मूल्यहरु संग राम्रो गुणस्तर सन्तुलन को अर्थ छ। हामी केवल एक-आकार-फिट-सबै भागहरू बेच्दैनौं - हामी तपाईंको मेसिनहरूको लागि सही युग्मन प्राप्त गर्न तपाईंसँग काम गर्छौं। कम डाउनटाइम, राम्रो दक्षता, र एक युग्मन जसले तपाईंको भारी उपकरणहरू चलिरहन्छ? त्यो हामीले डेलिभर गर्छौं।

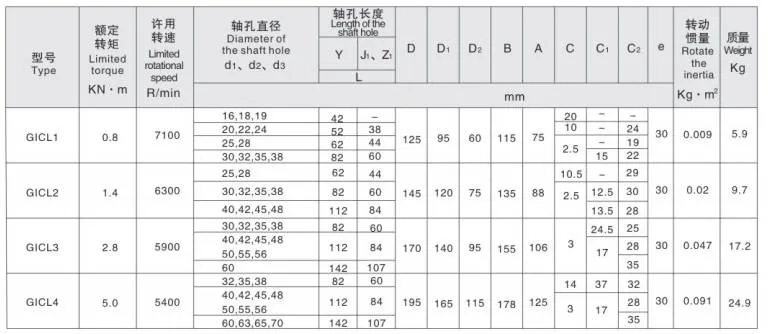

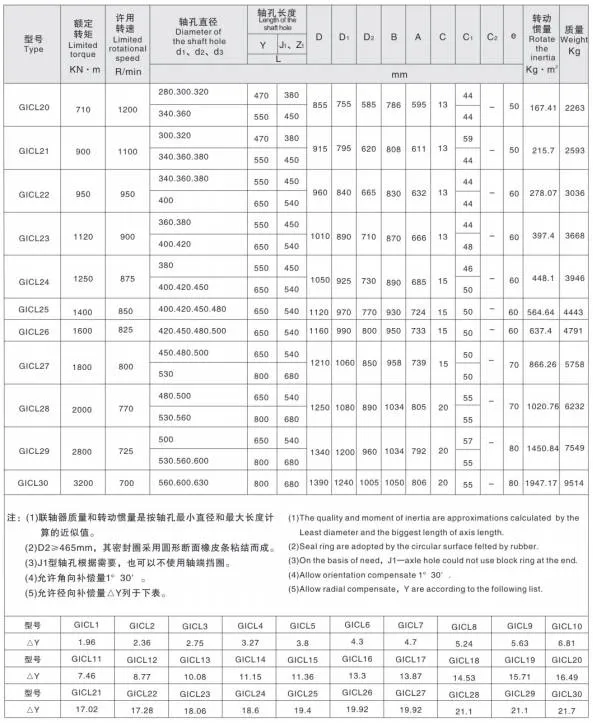

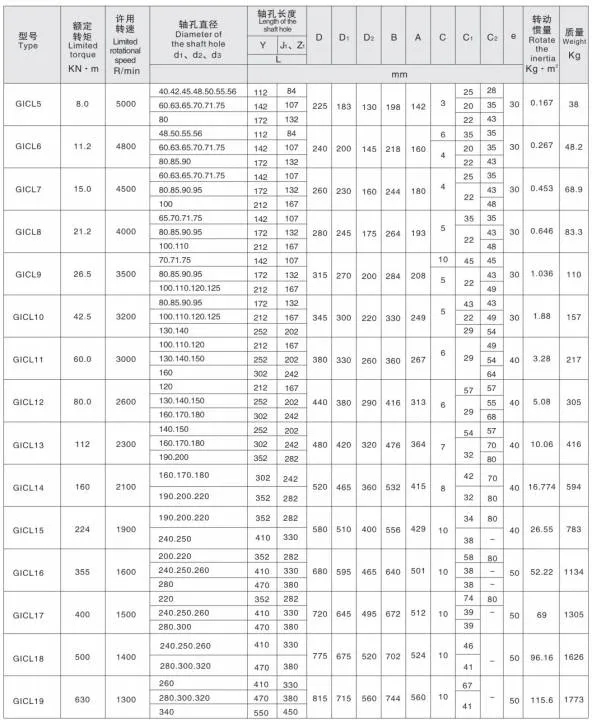

उत्पादन विशिष्टता

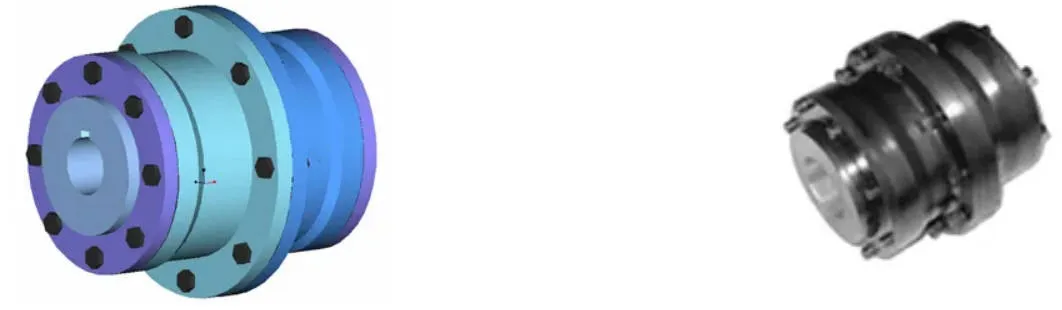

उत्पादन सुविधाहरू

GIGL ड्रम आकार गियर युग्मन लचिलो गियर युग्मन प्रणालीहरूमा उच्च-सम्पादन विकल्पको रूपमा खडा छ, कठिन औद्योगिक परिदृश्यहरूका लागि बनाइएको जहाँ भरपर्दो पावर ट्रान्समिशन गैर-वार्तालाप योग्य छैन। यस उन्नत ड्रम आकार गियर युग्मनलाई शीर्ष विकल्प बनाउने कुरा भनेको उच्च टोकक प्रसारण क्षमताहरूलाई अक्षुण्ण राख्दै कोणीय मिसाइलाइनमेन्टलाई प्रभावकारी रूपमा ह्यान्डल गर्ने क्षमता हो - भारी शुल्क औद्योगिक सेटअपहरूको लागि मुख्य माग। सीधा दाँत गियर युग्मनहरूसँग तुलना गर्दा, GIGL मोडेलले लोड-वाहक क्षमतामा नेतृत्व लिन्छ: समान भित्री बाहुला बाहिरी व्यास र अधिकतम युग्मन बाहिरी व्यास अवस्थाहरूमा, यसले लोड सहिष्णुतामा औसत 15-20% बढावा दिन्छ, यसले उच्च-लोड GIGL ड्रम एप्लिकेसन आकार गियर अप को लागि जाने-टू बनाउँछ।

यसको सबैभन्दा ठूलो फाइदाहरू मध्ये एक विस्तारित कोणीय विस्थापन क्षतिपूर्ति हो - उपकरणहरूको लागि एक महत्वपूर्ण कारक जहाँ शाफ्टहरू पूर्ण रूपमा पङ्क्तिबद्ध नहुन सक्छ। जब रेडियल विस्थापन शून्य हुन्छ, सीधा दाँत गियर युग्मनले 1° को कोणीय विस्थापन मात्र ह्यान्डल गर्न सक्छ, तर GIGL ड्रम आकार गियर युग्मनले 1°30' सम्म अनुमति दिनको लागि कदम चाल्छ— त्यो 50% सुधार हो। मोड्युलस, दाँत गणना, र दाँतको चौडाइ समान हुँदा पनि, यस युग्मनको ड्रम-आकारको दाँतले यसलाई सीधा दाँत भन्दा बढी कोणीय विस्थापन ह्यान्डल गर्न दिन्छ। यसले यसलाई कम-गति, भारी-लोड वातावरणहरूको लागि आदर्श बनाउँछ जसले उच्च टर्क गियर युग्मन प्रदर्शनको लागि कल गर्दछ, जस्तै खनन वा धातु विज्ञान मेसिनरीहरूमा जहाँ GIGL ड्रम आकार गियर युग्मनको मिसालाइनमेन्ट सहिष्णुता एक खेल-परिवर्तक हो।

यस लचिलो गियर युग्मनको ड्रम-आकारको दाँतको सतहले आन्तरिक र बाह्य दाँतहरू बीचको सम्पर्क सुधार गर्नका लागि पनि चमत्कार गर्दछ। यसले सिधा दाँत जोड्ने सामान्य समस्याहरू समाधान गर्छ, जस्तै दाँतको छेउमा किनारा निचोड र तनाव एकाग्रता जब त्यहाँ कोणीय विस्थापन हुन्छ। एकै समयमा, यसले घर्षण र पहिरनमा कटौती गर्छ, आवाजको स्तर घटाउँछ, र मर्मत अन्तरालहरू विस्तार गर्दछ - व्यवसायहरूको समय र पैसाको मर्मतमा बचत गर्दछ। अर्को व्यावहारिक प्लस भनेको बाहिरी दाँतको आस्तीनको फ्लेर्ड आकार हो: यसले आन्तरिक र बाह्य दाँतहरू भेला गर्न र विच्छेदन गर्न धेरै सजिलो बनाउँछ, जसले GIGL ड्रम आकार गियर युग्मन स्थापनाहरूसँग काम गर्ने टोलीहरूको लागि दिन-प्रतिदिन परिचालन दक्षता बढाउँछ।

जब यो प्रसारण दक्षताको कुरा आउँछ, GIGL ड्रम आकार गियर युग्मनले प्रभावशाली 99.7% हिट गर्दछ - एक संख्या जसले औद्योगिक गियर युग्मन प्रयोगहरूको लागि यसको विश्वसनीयतालाई बोल्छ, निर्माणमा कन्वेयर प्रणालीदेखि निर्माणमा भारी मेसिनरीसम्म। यी बलियो विशेषताहरूका लागि धन्यवाद, GIGL जस्ता ड्रम आकार गियर युग्मनहरूले विश्वभरि सीधा दाँत संस्करणहरू प्रतिस्थापन गरेको छ, विशेष गरी अनुप्रयोगहरूमा जहाँ टिकाउ GIGL ड्रम आकार गियर युग्मन प्रदर्शन अनिवार्य छ। बाहिरी दाँतको आस्तीनले चिल्लो जालको लागि ड्रम आकारको दाँत प्रयोग गर्दछ, र यो भारी भारलाई समर्थन गर्न मध्यम-कडा दाँतको सतहहरूको साथ उच्च गुणस्तरको स्टीलबाट बनेको छ। यदि ग्राहकहरूलाई अझ बढी कार्यसम्पादन चाहिन्छ भने, हामी यसको स्थायित्व स्तरवृद्धि गर्न दाँतको सतह कडा पार्ने (HRC ≥ 56 सँग) प्रदान गर्न सक्छौं। साथै, युग्मनसँग हल्का तौलको डिजाइन छ जसले घूर्णन जडतालाई कम राख्छ — गति र परिशुद्धता महत्त्वपूर्ण हुने उपकरणहरूको लागि उपयुक्त।

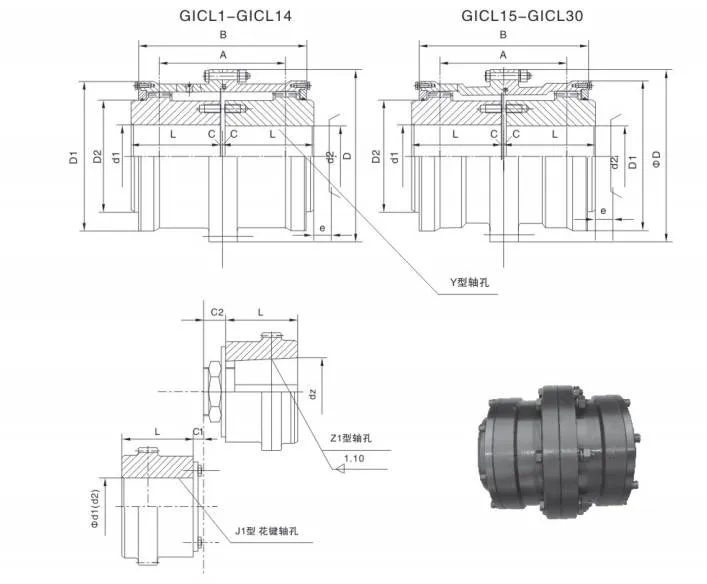

GIGL ड्रम आकार गियर युग्मनलाई लामो समयसम्म राम्रोसँग चलाउनको लागि, यो भरपर्दो स्नेहन संरचना र सिलहरूले सुसज्जित छ जसले यसको सेवा जीवन विस्तार गर्दछ र मर्मत कार्यलाई सरल बनाउँछ। यसको सममित डिजाइनले उत्कृष्ट आदानप्रदान सुनिश्चित गर्दछ, त्यसैले आवश्यक भएमा भागहरू प्रतिस्थापन गर्न सजिलो छ। उच्च-गति सञ्चालनका लागि जहाँ परिधीय गति 36 m/s मा जान्छ, हामी कम्पन रोक्न र स्थिर कार्यसम्पादन सुनिश्चित गर्न गतिशील सन्तुलन लागू गर्छौं। शाफ्ट होल कन्फिगरेसनहरूले लचिलोपन पनि प्रदान गर्दछ: Y, Z1, र J1 प्रकारहरू संयोजन गरी विभिन्न औद्योगिक मेसिनहरूको लागि विभिन्न जडान आवश्यकताहरू फिट गर्नका लागि जसले GIGL ड्रम आकार गियर युग्मन प्रयोग गर्दछ। Raydafon, एक विश्वसनीय निर्माताले GIGL, GICL, GICLZ, GIICLZ, र NGCL भेरियन्टहरू सहित ड्रम आकार गियर कपलिंगहरूको पूर्ण दायरा उत्पादन गर्दछ - गुणस्तरको ग्यारेन्टी गर्न कडा उद्योग मापदण्डहरू पूरा गर्ने।

यो कठोर-लचिलो युग्मनले धेरै फाइदाहरूमा प्याक गर्दछ: कम्प्याक्ट संरचना, सानो टर्निङ रेडियस, उच्च लोड क्षमता, शीर्ष-स्तरीय दक्षता, कम आवाज, र लामो मर्मत चक्र। यो विशेष गरी धातु विज्ञान (रोलिङ मिलहरूका लागि), खनन (क्रसरहरूको लागि), लिफ्टिङ र यातायात (क्रेनहरूका लागि), साथै पेट्रोलियम, रसायन र सामान्य मेसिनरी शाफ्ट ट्रान्समिशन जस्ता उद्योगहरूमा कम-गति, भारी शुल्क अवस्थाहरूको लागि राम्रोसँग उपयुक्त छ - GIGL ड्रम आकार गियर युग्मनले बलियो बनाउने सबै क्षेत्रहरू। त्यसले भन्यो, यो नोट गर्न महत्त्वपूर्ण छ: यसको उच्च कठोरता र लोच बिना लचिलोपनको कारण, यो कम्पन डम्पिङ, बफरिङ, वा अत्यन्तै कडा शाफ्ट पङ्क्तिबद्धता आवश्यक पर्ने मेसिनरीहरूको लागि सिफारिस गरिएको छैन - जस्तै सटीक उपकरण जहाँ सानो कम्पनले पनि प्रदर्शनलाई असर गर्न सक्छ।
