WPDA श्रृंखला वर्म गियरबक्सहरू
  • WPDA श्रृंखला वर्म गियरबक्सहरूWPDA श्रृंखला वर्म गियरबक्सहरू
  • WPDA श्रृंखला वर्म गियरबक्सहरूWPDA श्रृंखला वर्म गियरबक्सहरू

WPDA श्रृंखला वर्म गियरबक्सहरू

WPDA शृङ्खला वर्म गियरबक्सहरू — १३ फ्रेम साइजहरू (४०–२५०), अनुपात ५:१ देखि १००:१, आउटपुट टर्क १५–२,५०० N·m, इनपुट पावर ०.१२–१५ kW, IP65 कास्ट आइरन हाउसिङ बलियो स्नेहनको साथ। कीराको पाङ्ग्रा निभाइन्छ र HRC 58-62 मा ग्राउन्ड हुन्छ; डबल-लिप सीलले पिठोको धुलो, फिल्ड सिल्ट र धुने पानीलाई गियर गुहाबाट बाहिर राख्छ। फुट, फ्ल्यान्ज र होलो-शाफ्ट माउन्टिङ उपलब्ध छन्, र आउटपुट शाफ्ट तपाईंको अवस्थित मोटरसँग मेल खाने मेसिन गर्न सकिन्छ। तपाईंको इनपुट पावर, आवश्यक अनुपात र मोटर फ्ल्यान्ज पठाउनुहोस् — हामी 24 घण्टा भित्र मिल्दो फ्रेम, आयामी रेखाचित्र र कारखाना-प्रत्यक्ष उद्धरण फिर्ता गर्छौं।
4050607080100120135147155175200250

WPDA श्रृंखला वर्म गियरबक्सहरू — अनुपात 5:1 देखि 100:1, 15–2,500 N·m, IP65 कास्ट आइरन हाउसिङ

यदि तपाइँ मिक्सर, कन्वेयर, प्याकिङ लाइन वा फार्म उपकरणको लागि वर्म रिड्यूसर सोर्स गर्दै हुनुहुन्छ भने, ती तीन नम्बरहरू निर्णय गर्नुहोस् कि यो अनुपात, आउटपुट टोकक र मोटर फ्ल्यान्जमा फिट हुन्छ। WPDA शृङ्खलाले तेह्र वटा सबै तीनलाई समेट्छ 40 देखि 250 सम्मको फ्रेम आकार, 0.12 kW देखि 15 kW सम्मको इनपुट पावर र IP65 अन्तर्गत रहेको कास्ट आइरन हाउसिंग धुलो र धुलो। तलका तालिकाहरूले तपाइँलाई क्याटलग नखोली तपाइँको कर्तव्यमा फ्रेम मिलाउन दिन्छ।

विशिष्टता स्न्यापसट

  • फ्रेम आकारहरू40, 50, 60, 70, 80, 100, 120, 135, 147, 155, 175, 200, 250
  • इनपुट पावर०.१२ किलोवाट – १५ किलोवाट
  • घटाउने अनुपात5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 80:1
  • आउटपुट टोक़15 N·m - 2,500 N·m
  • आवासउच्च शक्ति कास्ट फलाम, प्रभाव र विरूपण प्रतिरोधी
  • कीरा पाङ्ग्रानिभाएको र जमीन, दाँत सतह HRC 58-62
  • संरक्षणIP65 - डबल-लिप सील प्लस डस्टप्रूफ कंकाल तेल सील
  • माउन्ट गर्दैखुट्टा, फ्ल्यान्ज वा खोक्रो शाफ्ट; आउटपुट शाफ्ट तपाईंको मोटरमा मिसिन
  • स्नेहनजबरजस्ती लुब्रिकेशन सर्किट, 24/7 ड्युटीमा 60 डिग्री सेल्सियस भन्दा कम सम्प

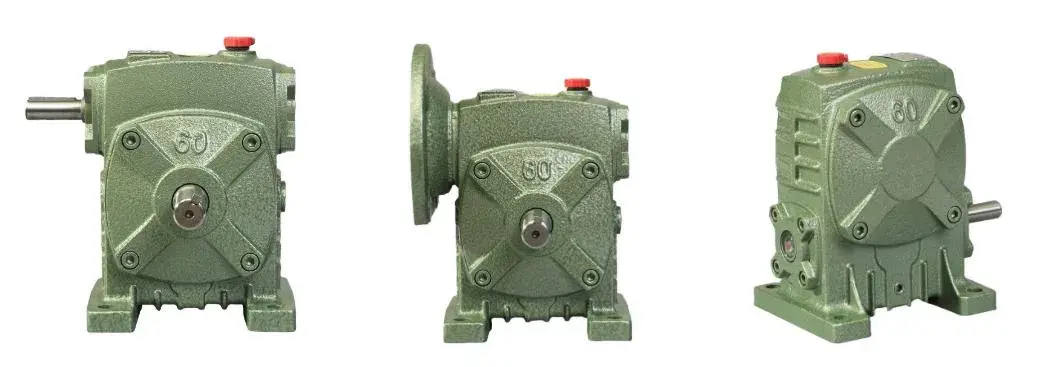

WPDA Series Worm Gearboxes — cast iron housing worm reducer

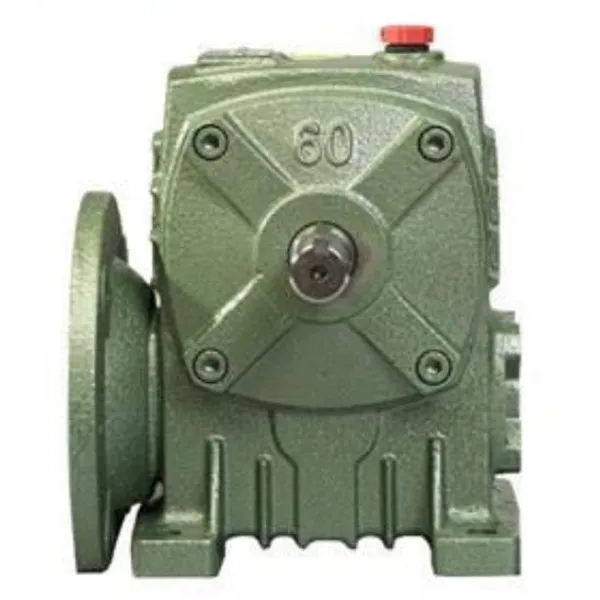

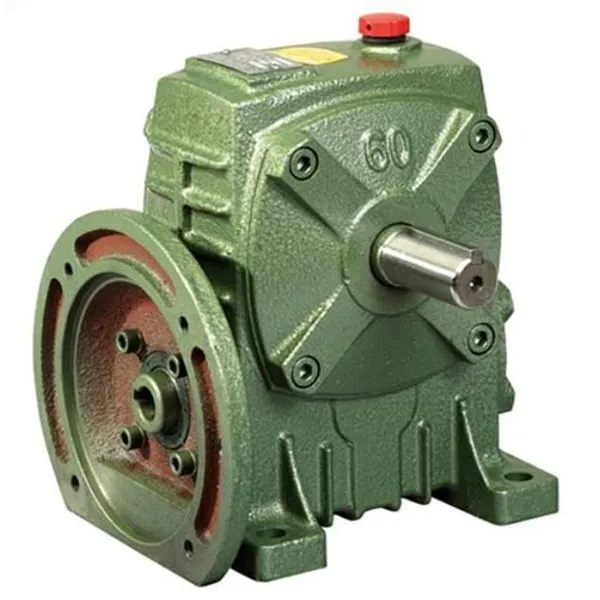

WPDA वर्म गियरबक्स — कास्ट आइरन हाउसिङ, फ्ल्यान्ज माउन्ट गरिएको इनपुट, होलो वा ठोस आउटपुट शाफ्ट।

जहाँ WPDA फिट हुन्छ

खाद्य प्रशोधन र मिश्रण

मोटर बन्द हुँदा सेल्फ-लकिङले प्याडल समात्छ

WPDA-70 मा 40:1 अनुपातले ठूलो क्षमताको मिक्सिङ प्याडललाई बिना रोकी लोड अन्तर्गत सुरु गर्न दिन्छ। कहिले रेखा रोकिन्छ, सेल्फ-लकिङ वर्म ज्यामितिले प्याडललाई आफ्नै तौलमा खस्नबाट जोगाउँछ। द डबल-लिप सीलले पीठोको धुलोलाई तेलबाट बाहिर राख्छ, त्यसैले सेवा अन्तराल लगभग छ महिनामा सर्छ।

फोहोर पानी र क्रमबद्ध

कास्ट आइरन हाउसिंग र आर्द्रता विरुद्ध डबल-लिप सील

ढल वा फोहोर छुट्याउने प्लान्टमा, ओठको सीलबाट तेल चुहिएर बियरिङहरू मार्छ। WPDA-100 रस्ट-प्रूफ कास्ट आयरन हाउसिंग र डबल-लिप सील प्रयोग गर्दछ; मापन अपरेटिङ शोर वरपरबाट ड्रप 80 dB देखि 62 dB सम्म, जुन आवासीय क्षेत्रहरूमा राती शिफ्टहरूमा महत्त्वपूर्ण हुन्छ।

कृषि मेसिनरी

60:1 अनुपातले हार्वेस्टरमा ड्रम टर्कलाई ट्रिपल गर्छ

कम्बाइन थ्रेसिङ ड्रममा, 60:1 WPDA-80 ले मोटर टर्क लगभग तीन गुणा बढाउँछ र थ्रेसिङमा सुधार गर्छ। लगभग 25% द्वारा दक्षता। खोक्रो शाफ्ट सीधा अवस्थित ड्राइभ शाफ्टमा माउन्ट हुन्छ, त्यसैले फ्रेम पुन: मेसिन आवश्यक छैन। IP65 ले फिल्ड सिल्ट र वर्षालाई गियर गुहाबाट बाहिर राख्छ।

रसद र लिफ्टिङ

दायाँ-कोण लेआउटले स्थापना स्थानको 30% बचत गर्छ

स्वचालित क्रमबद्ध रेखाहरू र लिफ्टिङ प्लेटफर्महरूमा, दायाँ-कोण वर्म लेआउटले मोटरलाई छेउमा बस्न दिन्छ। यसको पछाडिको सट्टा संचालित शाफ्ट। A 25:1 WPDA-60 ले पार्सल क्रमबद्ध गर्नको लागि पर्याप्त स्थिति दिन्छ सर्वो बिना। आउटपुट शाफ्टहरू आयातित मोटरहरू मिलाउन मेसिन गर्न सकिन्छ, पूर्ण प्रसारणलाई बेवास्ता गर्दै स्वैप। हेर्नुहोस्WP श्रृंखला कीड़ा गियरबक्सकम अनुपात कर्तव्यहरूको दायरा।

चयन तालिका - शक्ति, अनुपात र वजन

फ्रेम आकार द्रुत सन्दर्भ - नाममात्र इनपुट शक्ति र वजन
साइज इनपुट पावर (kW) अनुपात दायरा वजन (किग्रा)
40 0.12 ५:१ – ८०:१ 5
50 0.18 ५:१ – ८०:१ 8
60 0.37 ५:१ – ८०:१ 11
70 ०.३७ - ०.७५ ५:१ – ८०:१ 17
80 ०.७५ - १.५ ५:१ – ८०:१ 22
100 1.5 ५:१ – ८०:१ 38
120 २.२ - ३.० ५:१ – ८०:१ 64
135 ३.० - ४.० ५:१ – ८०:१ 85
147 ३.० - ४.० ५:१ – ८०:१ 105
155 5.5 ५:१ – ८०:१ 118
175 ५.५ - ७.५ ५:१ – ८०:१ 165
200 11.0 ५:१ – ८०:१ 236
250 11.0 - 15.0 ५:१ – ८०:१ 396

आउटपुट टर्क 15 N·m साइज 40 देखि 2,500 N·m साइज 250 मा फैलिएको छ। यदि तपाईंको कर्तव्यलाई नौ भन्दा बाहिरको अनुपात चाहिन्छ भने मानक चरणहरू, निकटतम जोडीको लागि सोध्नुहोस् र हामी वास्तविक आउटपुट गति र टोक़ पुष्टि गर्नेछौं।

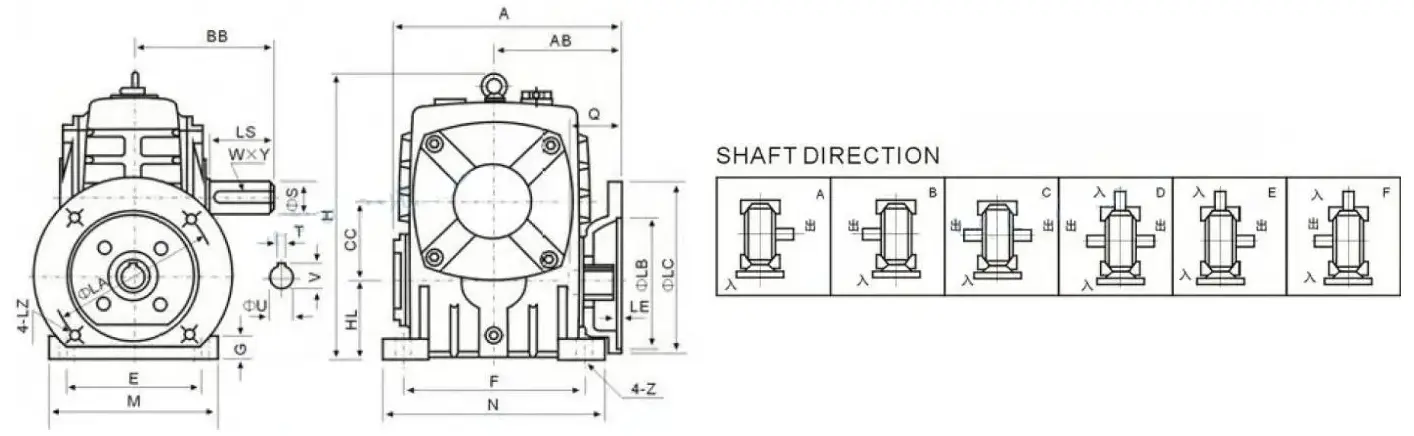

स्थापना आयामहरू — फ्रेम साइज ४० देखि २५० सम्म

माउन्टिङ डाइमेन्सन (मिमी) — A, AB, BB, H, HL, flange LA/LB/LC, इनपुट होल Q/U, आउटपुट शाफ्ट LS/S
साइज A AB BB H HL M N E F G Z LA LB LC LE LZ Q U T×V LS S W×Y
40 135 75 74 138 40 90 100 70 80 13 10 115 95 140 4 M8 31 11 ४×१२.८ 28 14 ५×३
50 151 83 97 176 50 120 140 95 110 15 12 115 95 140 4 M8 31 11 ४×१२.८ 40 17 ५×३
60 167 91 112 204 60 130 150 105 120 20 12 130 110 160 4 M8 33 14 ५×१६.३ 50 22 ७×४
70 200 109 131 236 70 150 190 115 150 20 15 130 110 180 4 M8 40 14 ५×१६.३ 80 28 ७×४
80 225 125 142 268 80 170 220 135 180 20 15 165 130 200 4.5 M10 48 19 ६×२१.८ 65 32 १०×४.५
100 280 148 169 336 100 190 270 155 220 25 15 165 130 200 4.5 M10 52 24 ८×२७.३ 75 38 १०×४५
120 333 181 190 430 120 230 320 180 260 30 18 215 180 250 5 M12 63 28 ८×३१.३ 85 45 १२×४.५
135 375 202 210 480 135 250 350 200 290 30 18 215 180 250 5 M12 83 28 ८×३१.३ 95 55 १६×६
147 415 235 210 480 123 250 350 200 280 32 18 215 180 250 5 M12 83 28 ८×३१.३ 95 55 १६×६
155 448 247 252 531 135 275 390 220 320 35 21 265 230 300 5 M12 83 38 १०×४१.३ 110 60 18×7
175 481 262 255 600 160 310 430 250 350 40 21 265 230 300 5 M12 83 38 १०×४१.३ 110 65 18×7
200 543 285 319 686 175 380 480 290 390 40 24 300 250 350 6 M16 114 42 १२×४५.३ 125 70 २०×७.५
250 615 330 385 800 200 460 560 380 480 45 28 300 250 350 6 M16 114 42 १२×४५.३ 155 90 २५×९

मिलिमिटरमा सबै आयामहरू। मोबाइलमा, फ्ल्यान्ज र शाफ्ट स्तम्भहरूमा पुग्न टेबललाई तेर्सो रूपमा स्वाइप गर्नुहोस्। तपाइँको मोटर फ्रेम र आवश्यक आउटपुट शाफ्ट साइज पठाउनुहोस् र तपाइँले अर्डर गर्नु अघि हामी मिल्दो पङ्क्ति पुष्टि गर्नेछौं।

किन खरीददारहरूले यो श्रृंखला निर्दिष्ट गर्छन्

01

कडा र ग्राउन्ड वर्म व्हील, HRC 58-62

HRC 58-62 ब्यान्डमा दाँतको सतहको कठोरताको साथ, कीराको पाङ्ग्रा निभाउने र पीस्ने माध्यमबाट जान्छ। खनन कन्वेयर एप्लिकेसनमा, दुई वर्षको निरन्तर सञ्चालनले ०.१ मिमी भन्दा कम गियर पहिरन उत्पादन गर्‍यो — उही कर्तव्यमा मानक रिड्यूसरको सेवा जीवन लगभग तीन गुणा। दसटीक गियर निर्माणपृष्ठले देखाउँछ त्यो आंकडा पछाडि पीस र निरीक्षण चरणहरू।

02

जबरजस्ती लुब्रिकेशनले 24/7 ड्युटीमा सम्पलाई 60 डिग्री सेल्सियस भन्दा कम राख्छ

एक आन्तरिक जबरजस्ती स्नेहन सर्किट एक्लै स्प्ल्याशमा भर पर्नुको सट्टा जाल र बियरिंगहरू फीड गर्दछ। मा लगातार 24-घण्टा सञ्चालनमा तेल सम्प 60 डिग्री सेल्सियस भन्दा कम रहन्छ, जसले स्नेहक अक्सिडेशनलाई कम गर्छ र कीरा सम्पर्कमा फिल्म मोटाई। त्यो एक सिजन र एक रहन्छ कि एक रेड्यूसर बीचको भिन्नता हो जुन धेरै रहन्छ।

03

IP65 डबल-लिप सील र एक घर जसमा खिया लाग्दैन

एक डबल-लिप सिल प्लस एक डस्टप्रुफ कंकाल तेल सील माटो, वर्षा र प्रक्रिया धुलो विरुद्ध IP65 होल्ड गर्दछ। मा ए फोहोर क्रमबद्ध गर्ने साइट जहाँ साधारण रिड्यूसरहरूले तेल लीक गरे र तीन महिना भित्र कब्जा गरे, WPDA-100 दौडियो 18 महिना एउटै संक्षारक वातावरणमा चुहावट को एक थोपा बिना। यदि तपाईंको कर्तव्य हल्का छ र तपाईंलाई आवश्यक छ एउटा सानो खाम, तुलना गर्नुहोस्RV श्रृंखला कीड़ा गियरबक्स.

04

आउटपुट शाफ्ट तपाईको मोटरमा मेसिन गरिएको छ, अर्को तर्फ होइन

फुट, फ्ल्यान्ज र खोक्रो-शाफ्ट माउन्टिंग सबै उपलब्ध छन्, र आउटपुट शाफ्ट साइजमा मेसिन गर्न सकिन्छ तपाईले पहिले नै स्वामित्व लिनुभएको मोटर वा चालित शाफ्टको। फार्म-मेसिनरी प्लान्टलाई पुरानोसँग मिल्ने शाफ्ट चाहिन्छ मोटर; प्रतिस्थापन शाफ्ट तीन दिनमा पठाइयो र मोटर परिवर्तन नगरी बोल्ट गरियो। को लागी कृषि कर्तव्य, हेर्नुहोस्कृषि गियरबक्सदायरा पनि।

ग्राहक प्रतिक्रिया

"हामी यसलाई आर्द्र खाना कार्यशालामा चलाउँछौं जहाँ अघिल्लो गियरबक्सहरू खिया लागेका थिए र बारम्बार बन्द गर्नुपर्ने आवश्यकता थियो। WPDA शृङ्खलाको साथ, घरमा दिनभरि पिठो र चिसो भए पनि खिया लागेको छैन, र काँसा कीरा पाङ्ग्रा अझै सफा छ। सञ्चालनको समयमा शोर लगभग नगण्य छ, त्यसैले यसले अब हस्तक्षेप गर्दैन खाद्य परीक्षण उपकरण नजिकै। जब मैले कटौती अनुपात समायोजन गर्न आवश्यक थियो, तिनीहरूको टोलीले मलाई मार्फत हिंड्यो मोडेल भिन्नताहरू र मेरो लागि लोड गणना दौडियो — सिफारिस गरिएको एकाइ पहिलोबाट सहज रूपमा दौडियो सुरु गर्नुहोस्।"

एम्मा विल्सनखाद्य प्रशोधन प्लान्ट, सिड्नी, अष्ट्रेलिया

"WPDA गियरबक्सहरूले हाम्रो परियोजनामा धेरै राम्रो काम गर्‍यो — भरपर्दो, कुशल, र स्थापना गर्न र मर्मत गर्न सजिलो। पहिलो परामर्श देखि डेलिभरी सम्म सबै कुरा सहज भयो, र संचार सीधा थियो। हामी सँगै काम गरिरहनेछौं र अन्य साझेदारहरूलाई उत्पादन सिफारिस गर्नेछौं।

जेम्स कार्टरपरियोजना क्रेता, Raydafon ग्राहक

आफ्नो मोटर पावर र अनुपात पठाउनुहोस् - मिल्दो फ्रेम प्राप्त गर्नुहोस्

हामीलाई इनपुट पावर, आवश्यक आउटपुट गति वा अनुपात, माउन्टिङ प्रकार र शाफ्ट साइज बताउनुहोस्। हामी पुष्टि गर्नेछौं WPDA फ्रेम, फ्याक्ट्री मूल्यमा आयामी रेखाचित्र र उद्धरण फिर्ता गर्नुहोस्, सामान्यतया 24 घण्टा भित्र। पूर्ण दायरा माकीरा गियरबक्सपृष्ठ।
