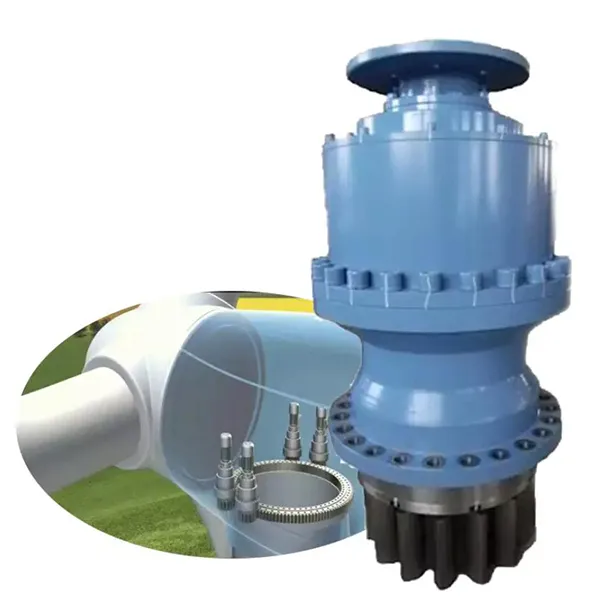

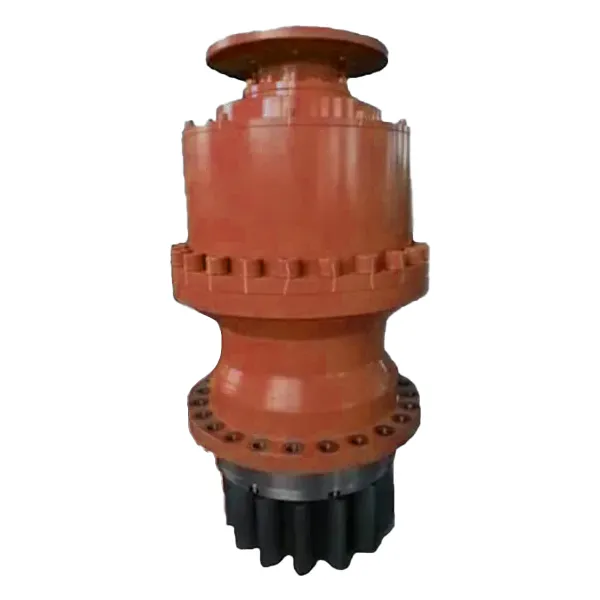

पवन टर्बाइनको लागि Yaw Drive Planetary Gearbox

उत्पादन सुविधाहरू

हावा टर्बाइनको कोर ट्रान्समिशन कम्पोनेन्टको रूपमा, याव प्रणाली ग्रह गियरबक्सको उच्च एकीकृत र भरपर्दो डिजाइन हावाको सटीक पङ्क्तिबद्धता र हावा टर्बाइनहरूको दीर्घकालीन स्थिर सञ्चालन सुनिश्चित गर्ने कुञ्जी हो। यस प्रकारको गियरबक्सले बहु-चरण ग्रह गियर ट्रेन लेआउट अपनाउछ। भित्री घण्टी गियर, सन गियर र प्लानेटरी गियरको सटीक मेसिङ मार्फत, याव मोटरको उच्च-गति र कम-टोर्क इनपुटलाई कम-गति र उच्च-टोर्क आउटपुटमा रूपान्तरण गरिन्छ। सामान्य कटौती अनुपात 500:1 भन्दा बढी पुग्न सक्छ। उदाहरणका लागि, 3MW विन्ड टर्बाइनमा, यसको आउटपुट टर्क स्थिर रूपमा 120,000Nm पुग्न सक्छ, जुन 80 मिटरको व्यास भएको नेसेललाई ±360° बलियो हावाको अवस्थाहरूमा असीमित घुमाउनको लागि पर्याप्त छ। यो डिजाइनले गियरबक्सको साइजलाई मात्र धेरै घटाउँदैन, तर बहु-ग्रह गियर लोड-साझेदारी संरचना मार्फत एकल दाँतको सतहको भारलाई 40% ले घटाउँछ, गियरको जीवनलाई उल्लेखनीय रूपमा विस्तार गर्दछ।

चरम वातावरणीय अनुकूलनताको सन्दर्भमा, याव प्रणाली ग्रह गियरबक्सले उत्कृष्ट थकान प्रतिरोध र जंग प्रतिरोध प्रदर्शन गर्दछ। यसको खोल डक्टाइल फलाम QT400-18AL बाट बनेको छ। विशेष गर्मी उपचार पछि, यसको तन्य शक्ति 600MPa पुग्छ। IP67 सुरक्षा स्तर र ट्रिपल सील संरचना संग, यसले नुन स्प्रे, धुलो र चरम तापमान भिन्नता -40 ℃ देखि 60 ℃ को सामना गर्न सक्छ। अपतटीय पवन फार्मको मापन गरिएको डाटाले देखाउँछ कि 5 वर्षको निरन्तर सञ्चालन पछि, यस प्रकारको गियरबक्स प्रयोग गरेर युनिटको गियरबक्सको आन्तरिक लुब्रिकेटिङ तेलको सफाईले अझै पनि NAS 8 मानक कायम राख्छ, जुन उद्योगको औसत भन्दा धेरै उच्च छ। यसको कोर गियर सेटले HRC58-62 को सतह कठोरताको साथ कार्बराइजिंग र क्वेन्चिङ प्रक्रियालाई अपनाउछ। परिमार्जित दाँत प्रोफाइल डिजाइनको साथ, गतिशील लोड अन्तर्गत आवाज स्तर 65dB(A) भन्दा कम छ, जुन परम्परागत गियरबक्सहरूको 80dB(A) भन्दा धेरै कम छ।

बौद्धिक अनुगमन र मर्मतसम्भार आधुनिक याउ प्रणाली ग्रह गियरबक्सहरूको अर्को प्रमुख प्राविधिक सफलता हो। बिल्ट-इन कम्पन सेन्सर र तापमान सेन्सरले वास्तविक समयमा गियर मेसिङ अवस्था र असर तापमान निगरानी गर्न सक्छ। एज कम्प्युटिङ मोड्युलद्वारा डाटा प्रशोधन गरिसकेपछि, सम्भावित गल्तीहरू ७२ घण्टा अगाडि नै चेतावनी दिन सकिन्छ। उदाहरणका लागि, एउटा निश्चित मोडेलले ग्रहको फ्रेमको असामान्य कम्पन आवृत्ति पत्ता लगायो र 2 मिलियन युआन मूल्यको गियरबक्सको स्क्र्यापिंगलाई बेवास्ता गर्दै, समयमै पहिरिएको सुईको असरलाई बदल्यो। थप रूपमा, यसको मोड्युलर डिजाइनले द्रुत विघटन र असेंबलीलाई समर्थन गर्दछ, र एकल मर्मत समय परम्परागत संरचनाको तुलनामा 60% ले छोटो हुन्छ। रिलुब्रिकेबल बियरिङहरू र मर्मत-रहित सीलहरू संग, सम्पूर्ण जीवन चक्रको मर्मत लागत 35% भन्दा बढीले कम हुन्छ।

ऊर्जा दक्षता अप्टिमाइजेसनको परिप्रेक्ष्यबाट, याव प्रणाली ग्रहीय गियरबक्सले फ्लुइड मेकानिक्स सिमुलेशनद्वारा अनुकूलित लुब्रिकेशन प्रणाली मार्फत पावर हानि र तातो अपव्यय दक्षता बीचमा पूर्ण सन्तुलन हासिल गर्दछ। यसको तेल सर्किट डिजाइनले जबर्जस्ती सर्कुलेशन र स्प्ल्याश लुब्रिकेशनको समग्र मोडलाई अपनाउँछ, जसले गियरहरूको पूर्ण स्नेहन सुनिश्चित गर्दै इनपुट पावरको 1.5% भन्दा कम तेल हलचल नोक्सानलाई घटाउँछ। तुलनात्मक परीक्षणले देखाउँछ कि यस स्नेहन प्रणाली प्रयोग गर्ने गियरबक्सले वार्षिक 2000 घण्टा पावर उत्पादनको शर्तमा परम्परागत गियरबक्सको तुलनामा प्रति वर्ष 12,000kWh बिजुली बचत गर्न सक्छ। पवन टर्बाइनहरू ठूला-ठूला र बौद्धिक विकासतर्फ विकसित हुँदै जाँदा, यस प्रकारको गियरबक्सले विद्युत-हाइड्रोलिक हाइब्रिड ड्राइभ र अनुकूलन डम्पिङ टेक्नोलोजीको एकीकरणको माध्यमबाट याव प्रणालीको प्रतिक्रिया गति र स्थिति सटीकतामा थप सुधार गर्दैछ, लागत घटाउन र वायु ऊर्जा उद्योगमा दक्षता सुधारको लागि मुख्य समर्थन प्रदान गर्दै।

प्रदर्शन प्यारामिटरहरू

उत्पादन सिद्धान्त

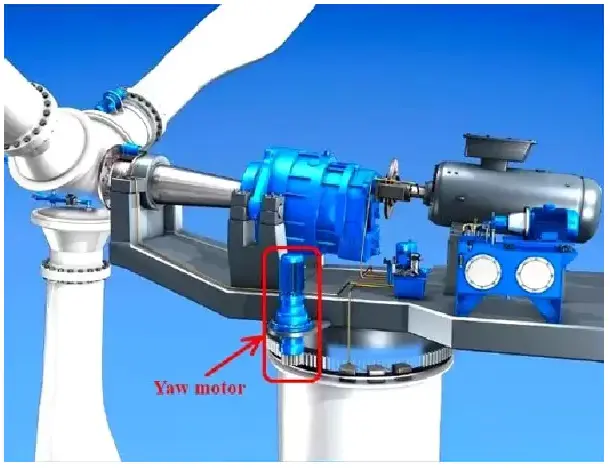

याव प्रणालीको ग्रहीय गियरबक्सको प्रसारण तर्क ग्रहीय गियर प्रणालीको सटीक मेकानिकल संरचनामा आधारित छ। यसको मुख्य भागहरूमा सूर्य गियर, ग्रह गियर, भित्री रिंग गियर र ग्रह वाहक समावेश छ। ड्राइभ मोटर सुरु भएपछि, सूर्य गियर, पावर इनपुट अन्त्यको रूपमा, भित्री रिंग गियरको साथ रोल गर्न धेरै ग्रह गियरहरू ड्राइभ गर्दछ। ग्रहीय गियरहरू घुम्ने क्रममा सूर्य गियरको वरिपरि घुम्छन्, र अन्तमा ग्रह वाहक मार्फत नेसेल रोटेशन शाफ्टमा शक्ति पठाउँछन्। यो डिजाइनले बहुविध गियरहरूको सहयोगी सञ्चालन मार्फत भार फैलाउँछ। उदाहरणका लागि, 3MW को अनशोर विन्ड टर्बाइनमा, एकल ग्रह गियरद्वारा बोक्ने टर्क लगभग 18,000Nm मा नियन्त्रित हुन्छ, पारंपरिक एकल-स्टेज गियरहरूमा स्थानीय तनाव एकाग्रताको कारणले गर्दा हुने दाँतको सतहको क्षतिलाई बेवास्ता गर्दछ। यसको घटाउने अनुपात ग्रहीय गियरहरूको संख्या (सामान्यतया 3-4) र गियर अनुपात समायोजन गरेर प्राप्त गरिन्छ। उदाहरणका लागि, एक निश्चित मोडेलले 6:1 अन्तर-चरण घटाउने अनुपात प्राप्त गर्न 120-दाँत भित्री रिंग गियर र 20-दाँत सूर्य गियरको साथ 3-ग्रह गियर संरचना प्रयोग गर्दछ। अन्तिम कुल कटौती अनुपात 540: 1 मा पुग्न सक्छ, खातामा yaw गति र टर्क आउटपुट को सन्तुलन लिएर।

गियरबक्सको गतिशील स्थिरता यसको मेकानिकल क्षतिपूर्ति संयन्त्रबाट आउँछ। जब नासेल हावाको बलको अधीनमा हुन्छ र हावा पलको उतारचढाव उत्पन्न गर्दछ, ग्रहीय गियर प्रणालीले स्वचालित रूपमा फ्लोटिंग प्लानेटरी क्यारियर डिजाइन मार्फत गियर मेसिङ क्लियरेन्स समायोजन गर्दछ कि कम्तिमा तीन दाँत एकै समयमा सम्पर्कमा छन्। अपतटीय पवन फार्मको मापन गरिएको डेटाले देखाउँछ कि ±12% को तात्कालिक yaw क्षण उतार-चढ़ावको अवस्थामा, गियरबक्सको प्रसारण त्रुटि सधैं 0.08 ° भित्र नियन्त्रित हुन्छ, जुन परम्परागत समानान्तर शाफ्ट गियरबक्सको 0.3° त्रुटि भन्दा धेरै कम हुन्छ। यो स्थिरता ग्रहीय वाहकको लोचदार समर्थन संरचनाको कारण हो, जसले उच्च-फ्रिक्वेन्सी कम्पनहरू अवशोषित गर्न र कठोर प्रभावको कारण गियरहरूमा माइक्रोक्र्याकहरू रोक्न उच्च-डम्पिङ रबर र धातु ग्यास्केटहरूको संयोजन प्रयोग गर्दछ। थप रूपमा, भित्री गियर रिंगको दाँत प्रोफाइल टोपोलोजिकल रूपमा अनुकूलित र परिमार्जन गरिएको छ जाल प्रभाव बल 35% कम गर्न। तीन वर्षको निरन्तर सञ्चालन पछि, निश्चित मोडेलको गियर दाँत सतह अझै पनि स्पष्ट पिटिङ्बाट मुक्त रहन्छ।

स्नेहन र गर्मी अपव्यय प्रणाली को समन्वयित डिजाइन गियरबक्स को लामो-समय भरपर्दो सञ्चालन को लागि कुञ्जी हो। यसको स्नेहन प्रणालीले "प्रेशर सर्कुलेशन + स्प्ल्याश लुब्रिकेशन" को दोहोरो मोड अपनाउछ: जब गियर घुम्छ, लुब्रिकेटिङ तेललाई हाउजिङ आयल च्यानलमा फ्याँकिन्छ, र एकै समयमा, तेल पम्पले 8L/मिनेटको प्रवाह दरमा ग्रहीय गियर असर जस्ता मुख्य भागहरूमा तेल आपूर्तिलाई बल दिन्छ। एक कम-तापमान वातावरण परीक्षणले देखाउँछ कि -25 ℃ कार्य अवस्था अन्तर्गत, प्रणालीले अझै पनि अपर्याप्त स्नेहनको कारण गियरहरूलाई ग्लुइङ हुनबाट रोक्न ISO VG 320 दायरा भित्र तेलको चिपचिपापन कायम गर्न सक्छ। तातो अपव्यय डिजाइन गर्मी सिंक संग सर्पिल तेल च्यानल संयोजन गरेर हासिल गरिन्छ। तेलले प्रवाह प्रक्रियाको क्रममा तातोलाई आवासमा स्थानान्तरण गर्दछ, र त्यसपछि यसलाई प्राकृतिक संवहन वा वैकल्पिक हावा कूलिंग उपकरण मार्फत फैलाउँछ। डाटाले देखाउँछ कि निरन्तर हावा सञ्चालनको क्रममा, गियरबक्स तेलको तापमान 60 ℃ भन्दा कम नियन्त्रण गर्न सकिन्छ, जुन परम्परागत संरचना भन्दा लगभग 12 ℃ कम छ, प्रभावकारी रूपमा लुब्रिकेटिङ तेलको बुढ्यौली दरमा ढिलाइ हुन्छ।

पवन उर्जा प्रविधिले बुद्धिमत्तातर्फ विकास गर्दै जाँदा, आधुनिक याउ प्रणाली ग्रहीय गियरबक्सहरूले अनुकूलन नियन्त्रण रणनीतिहरूलाई एकीकृत गर्दैछन्। टर्क सेन्सरहरू र उच्च-परिशुद्धता एन्कोडरहरू एकीकृत गरेर, गियरबक्सले वास्तविक समयमा इनपुट/आउटपुट टर्क, गति र केबिन स्थिति निगरानी गर्न सक्छ, र हावा गति र दिशा डेटामा आधारित प्रसारण प्यारामिटरहरू गतिशील रूपमा समायोजन गर्न सक्छ। उदाहरणका लागि, चर्को अवस्थाहरूमा, प्रणालीले सक्रिय रूपमा कम रिडक्सन रेसियो मोडमा स्वीच गर्न सक्छ जुन प्रतिक्रिया समयलाई 3 सेकेन्ड भन्दा कममा छोटो बनाउनको लागि; स्थिर हावा अवस्थाहरूमा हुँदा, यसले मोटर ऊर्जा खपत कम गर्न उच्च कटौती अनुपात मोडमा स्विच गर्दछ। यस प्रविधिलाई 10MW अपतटीय मोडेलमा लागू गरेपछि, yaw प्रणालीको ऊर्जा खपत 15% ले घटाइएको थियो, र नेसेलको स्थिति शुद्धतालाई ± 0.12° मा सुधार गरिएको थियो, हावासँग ब्लेडहरूको सटीक पङ्क्तिबद्धताको लागि हार्डवेयर ग्यारेन्टी प्रदान गर्दै। मेकानिकल संरचना र बौद्धिक एल्गोरिथ्मको यो संयोजनले ग्रहीय गियरबक्सहरूलाई परम्परागत प्रसारण कम्पोनेन्टहरूबाट पवन ऊर्जा प्रणालीहरूको "स्मार्ट जोडहरू" मा अपग्रेड गरिरहेको छ।
