प्लास्टिक बेभल गियर्स
  • प्लास्टिक बेभल गियर्सप्लास्टिक बेभल गियर्स
  • प्लास्टिक बेभल गियर्सप्लास्टिक बेभल गियर्स

प्लास्टिक बेभल गियर्स

Raydafon ले Ningbo, चीनमा प्लास्टिक बेभल गियरहरू उत्पादन गर्दछ, POM मा मोल्ड गरिएको र दायाँ-कोण ड्राइभहरूको लागि नायलन। मानक अनुपातहरू १:१, २:१, ३:१, ४:१ र ५:१ हुन्; पिच मोड्युल M0.25 देखि M1; दाँत गणना 10 देखि 60; बोर व्यास 3.0 देखि 10.0 मिमी; बाहिरी व्यास 8.7 देखि 60.4 मिमी; सञ्चालन तापमान −40 °C देखि +80 °C। भाग नम्बरहरूमा GB05M016, GB1M016, GB1M016BS, GB1M215030, GB1M215030BS, GB1M315045, GB1M315045BS, GB1M410040, GB1M410040, GB1M41004, GB10040GB1060MBS GB1M512060BS, GB1M512* र GB1M512BS*। BS प्रत्ययले ब्रास इन्सर्ट र सेट स्क्रूलाई संकेत गर्छ। महत्त्वपूर्ण: GB1M512* र GB1M512BS* 60-टूथ बेभल गियरसँग मात्र मिल्छ र अन्य गियरहरूसँग मिल्दो छैन। मोल्डेड दाँत ज्यामितिले शान्त, कडा जाल दिन्छ; पोलिमर आत्म-स्नेहन र रासायनिक प्रतिरोधी छ। अनुकूलन मोड्युल, दाँत गणना, बोर, हब र सामग्री ग्रेड रेखाचित्र उपलब्ध; 24 घण्टा भित्र उद्धरण।

प्लास्टिक बेभल गियर्स — कस्टम मोल्डेड POM र नायलन, M0.25 देखि M1

सानो परिशुद्धता संयन्त्रका लागि दायाँ कोण ड्राइभ गियरहरू: 10 देखि 60 दाँतहरू सहित 1:1 देखि 5:1 सम्मको पूर्ण अनुपात परिवार, POM वा नायलनमा मोल्ड गरिएको, वैकल्पिक ब्रास इन्सर्ट र सेट स्क्रूको साथ। कफी मेसिन र प्रिन्टरहरूको लागि पर्याप्त शान्त, ब्याट्री-संचालित उपकरणहरूको लागि पर्याप्त प्रकाश, र संसारको कुनै पनि ठाउँमा चित्रण गर्न आपूर्ति।

  • १:१ – ५:१मानक अनुपात
  • M0.25 - M1पिच मोड्युल (मोड)
  • १० - ६०दाँत गणनाहरू उपलब्ध छन्
  • −40 देखि +80 °Cसञ्चालन तापमान

दायाँ-कोण ड्राइभका लागि प्लास्टिक बेभल गियरहरू - अनुकूलन मोल्डेड POM र नायलन

प्लास्टिक बेभल गियरले काटिएको धातुको सट्टा मोल्डेड पोलिमर दाँत प्रयोग गरेर 90 डिग्रीमा ड्राइभ घुमाउँछ। त्यो एकल परिवर्तनले स्नेहनको आवश्यकतालाई हटाउँछ, जोडीको तौल घटाउँछ, र जाललाई स्पष्ट रूपमा शान्त बनाउँछ — त्यसैले यो व्यवस्था कफी मेसिन, प्रिन्टर, पर्दा मोटर, रोबोट भ्याकुम र साना रिमोट कन्ट्रोल सवारी साधनहरूमा देखिन्छ। Raydafon ले यस परिवारलाई निर्माता र आपूर्तिकर्ता दुवैको रूपमा चीनको Ningbo मा रहेको आफ्नै कारखानाबाट उत्पादन गर्छ, त्यसैले तपाईं र मोल्डिङ मेसिनबीच कुनै व्यापारिक मार्जिन छैन।

अनुकूलनले मापदण्डहरू कभर गर्दछ जसले सामान्यतया गियर फिट हुन्छ कि भनेर निर्णय गर्दछ: मोड्युल, दाँतको संख्या, बोर व्यास, हब र मालिक आयामहरू, अनुपात, र पोलिमर आफैं। रेखाचित्र, नमूना गियर वा आयाम सहितको फोटो पठाउनुहोस् र हामी निकटतम मानक भाग पुष्टि गर्नेछौं वा नयाँ उपकरण उद्धरण गर्नेछौं। एउटै कार्यशालाबाट सम्बन्धित उत्पादनहरू फराकिलो समावेश छन्प्लास्टिक गियरदायरा, दप्लास्टिक हेलिकल गियरसमानान्तर-शाफ्ट ड्राइभको लागि परिवार, र धातुबेभल गियररेखा जहाँ टर्कले पोलिमरले बोक्न सक्ने भन्दा बढी हुन्छ।

प्लास्टिक बेभल गियर निर्दिष्टीकरण

  • मानक आयाम सन्दर्भΦ12 मिमी (तलको तालिकामा सूचीबद्ध आकारहरूमा पनि उपलब्ध छ)
  • पिच मोड्युल (मोड)M0.25, मानक भाग दायरामा 0.5 र 1.0 सँग
  • सामग्री प्रकारप्लास्टिक — POM, नायलन (PA), वा ग्राहकको आवश्यकता अनुसार
  • अनुपात१:१, २:१, ३:१, ४:१, ५:१
  • सञ्चालन तापमान−40 °C देखि +80 °C
  • वैकल्पिक सुविधाहरूब्रास इन्सर्ट, सेट स्क्रू, कस्टम बोर र हब
  • अनुकूलनमोड्युल, दाँत गणना, बोर, मालिक लम्बाइ, दाँत चौडाइ, सामग्री ग्रेड

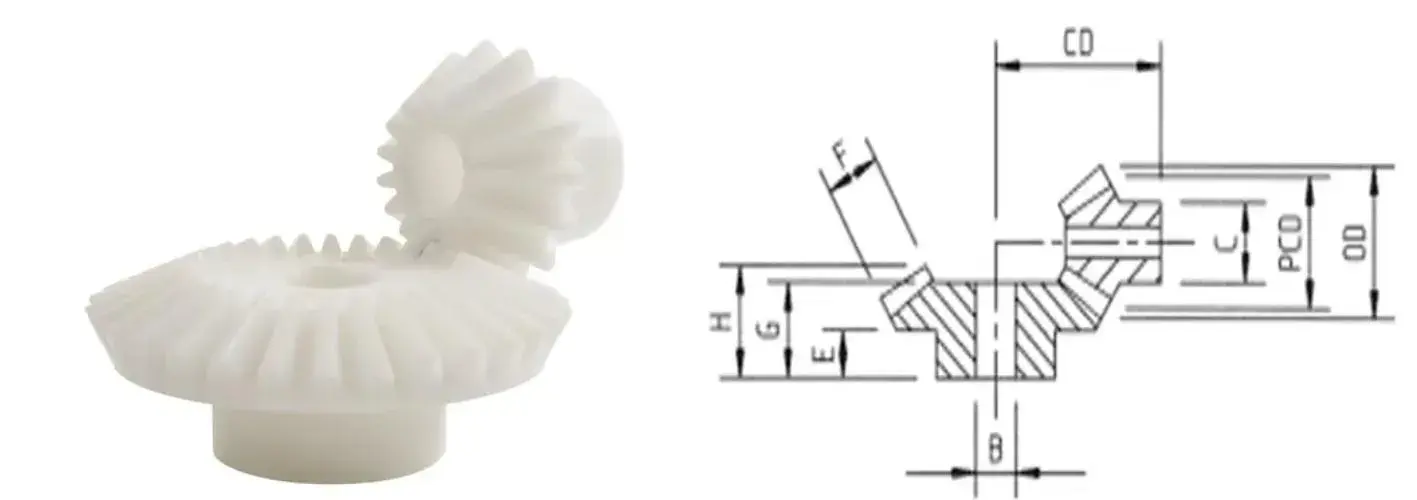

Plastic bevel gear reference drawing with pitch, bore, hub and boss dimensions
प्लास्टिक बेभल गियर परिवारको लागि सन्दर्भ ज्यामिति - तलको आयाम अक्षरहरू यस रेखाचित्रसँग मेल खान्छ।
१:१समान गति, दायाँ कोण स्थानान्तरण
२:१आउटपुट गति आधा गर्नुहोस्
३:१तेस्रो-गति कटौती
४:१क्वार्टर-गति कटौती
५:१पाँचौं-गति कटौती

महत्त्वपूर्ण मिलान नोट:अनुपात माटेड जोडीहरू सँगै प्रयोग गर्नुपर्छ। 1:1 अनुपातमा सिधा-दाँत बेभल गियरहरू तिनीहरूको अनुपातमा आदानप्रदानयोग्य छन्, तर५:१ अनुपात पार्टहरू जसको भाग नम्बर * (GB1M512* र GB1M512BS*) मा समाप्त हुन्छ 60-टूथ बेभल गियरसँग मात्र मेल खान्छ — तिनीहरूको ज्यामिति अन्य कुनै गियरसँग उपयुक्त छैन।कृपया अर्डर गर्नु अघि मिलन भाग नम्बर पुष्टि गर्नुहोस्।

आयाम, दाँत गणना र अनुपात

सबै आयामहरू mm मा। तपाईंको आफ्नै लेआउटमा फिटमेन्ट जाँच गर्न माथिको सन्दर्भ रेखाचित्रसँग B, CD, C, E, F, G र H अक्षरहरू प्रयोग गर्नुहोस्।

प्रत्येक स्तम्भ पढ्न तालिकालाई छेउमा स्क्रोल गर्नुहोस्। दाहिने हातको स्तम्भले प्रत्येक भागको लागि ब्रास इन्सर्ट र सेट स्क्रू संस्करण देखाउँछ।

भाग नं. पिच
(मोड)
को संख्या
दाँत
सबै आयामहरू mm मा पीतल घुसाउनुहोस्
र सेट पेंच
डिया बाहिर। पिच डिया। बोर डिया। बि सीडी हब dia। सी मालिक लम्बाई ई दाँत चौडाइ एफ लम्बाइ जी लम्बाइ एच
१:१ अनुपात
GB05M016 0.5 16 8.7 8.0 3.0 10.5 7.0 6.0 2.0 8.0 8.0 Plastic bevel gear GB05M016 brass insert and set screw version
GB1M016 1 16 17.6 16 5.0 18.4 12.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016 with brass insert and set screw
GB1M016BS 1 16 17.6 16 5.0 18.4 16.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016BS brass insert and set screw
२:१ अनुपात
GB1M215030 1 15 16.8 15.0 5.0 26.4 12.2 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030 15 tooth brass insert version
30 31.1 30.0 8.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030 30 tooth brass insert version
GB1M215030BS 1 15 16.8 15.0 5.0 26.4 16.0 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030BS 15 tooth brass insert and set screw
30 31.1 30.0 4.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030BS 30 tooth brass insert and set screw
३:१ अनुपात
GB1M315045 1 15 16.6 15.0 5.0 34.3 12.3 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045 15 tooth brass insert version
45 46.1 45.0 10.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045 45 tooth brass insert version
GB1M315045BS 1 15 16.6 15.0 5.0 34.3 16.0 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045BS 15 tooth brass insert and set screw
45 46.1 45.0 6.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045BS 45 tooth brass insert and set screw
४:१ अनुपात
GB1M410040 1 10 12.0 10.0 4.0 30.1 7.8 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040 10 tooth brass insert version
40 40.8 40.0 10.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040 40 tooth brass insert version
GB1M410040BS 1 10 12.0 10.0 4.0 30.1 12.7 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040BS 10 tooth brass insert and set screw
40 40.8 40.0 6.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040BS 40 tooth brass insert and set screw
५:१ अनुपात
GB1M512060 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060 12 tooth brass insert version
60 60.4 60 10.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060 60 tooth brass insert version
GB1M512060BS 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060BS 12 tooth brass insert and set screw
60 60.4 60 6.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060BS 60 tooth brass insert and set screw
GB1M512* 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512 12 tooth brass insert version
GB1M512BS* 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512BS 12 tooth brass insert and set screw

तालिका पढ्दै:BS प्रत्यय भएका भागहरूले सकारात्मक शाफ्ट फिक्सिङको लागि ब्रास इन्सर्ट र सेट स्क्रू बोक्छन्। अक्षर B, CD, C, E, F, G र H ले माथिको निर्दिष्टीकरण खण्डमा सन्दर्भ रेखाचित्रलाई पछ्याउनुहोस्। लम्बाइ स्तम्भमा ड्यासको अर्थ त्यो भागमा आयाम लागू हुँदैन। निश्चित हुनुहुन्न कि कुन जोडी तपाईंको लेआउट अनुरूप छ? रेखाचित्र वा शाफ्ट आयामहरू पठाउनुहोस् र हामी यसलाई मिलाउनेछौं।

उत्पादन विवरण

हाम्रो मोल्डेड प्लास्टिक बेभल गियर्सका तस्बिरहरू - दाँत फारम, हब र ब्रास इन्सर्ट विकल्प।

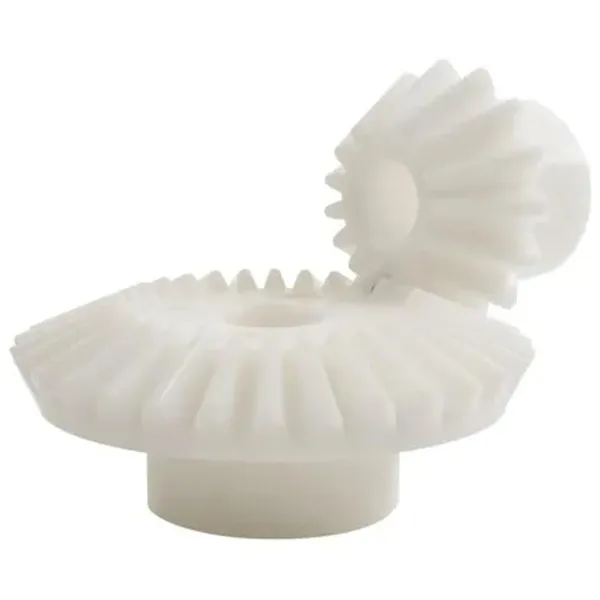

Moulded plastic bevel gears showing tooth form, ratio pairs and hub detail
मोल्डेड प्लास्टिक बेभल गियरहरू — दाँत फारम र अनुपात दायरा भर हब विवरण।

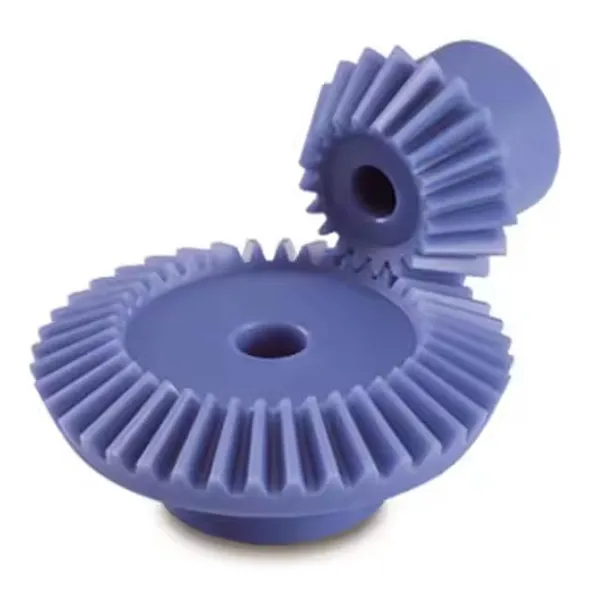

Plastic bevel gear pair in POM moulded for a right-angle drive
दायाँ-कोण ड्राइभको लागि POM बेभल गियर जोडी।

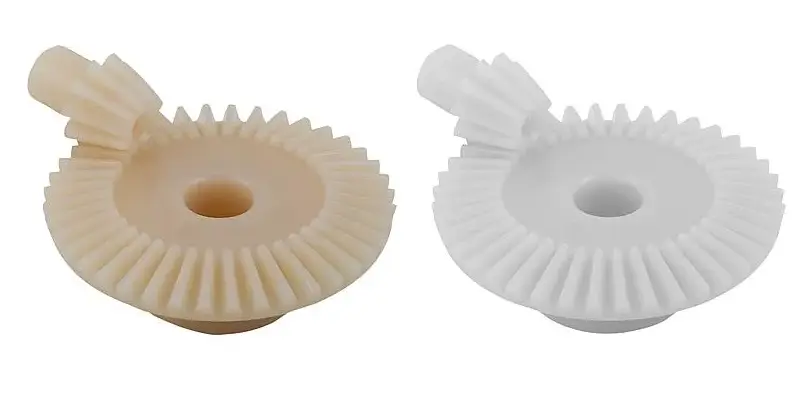

Plastic bevel gear set assembled and checked before packing
म्याटेड गियर सेटहरू प्याक गर्नु अघि जाल र ब्याकल्याशको लागि जाँच गरियो।

मुख्य फाइदाहरू

  • सफा, पहिरन प्रतिरोधी पोलिमरPOM र नायलनले आर्द्रता र रसायनहरूको एक विस्तृत श्रृंखलाको प्रतिरोध गर्दछ, त्यसैले गियरले आर्द्र, धुने वा हल्का संक्षारक वातावरणमा काम गरिरहन्छ जहाँ प्लेटेड धातु गियर अन्ततः क्षरण हुनेछ। कुनै पेन्टिङ छैन, कुनै प्लेटिङ छैन र कुनै तेल फिल्म मर्मत गर्न छैन।
  • ठ्याक्कै ढालिएको दाँतदाँतको रूप कटरको सट्टा मोल्ड गुहाबाट आउँछ, त्यसैले संलग्नता ब्याचभरि कडा र एकरूप रहन्छ। नतिजा स्थिर, शान्त रोटेशन हो - कफी मेसिन र प्रिन्टरहरू जस्ता आवाज-संवेदनशील उपकरणहरूमा सबैभन्दा महत्त्वपूर्ण हुने सम्पत्ति।
  • धातु को वजन को एक अंशकम द्रव्यमानले शाफ्ट र बियरिङहरूमा भार कम गर्छ, मोटर चलाउनु पर्ने जडता घटाउँछ, र पोर्टेबल र ब्याट्री-संचालित उत्पादनहरूमा ब्याट्री जीवन विस्तार गर्दछ।
  • कम्प्याक्ट खाममा दायाँ-कोण ड्राइभबेभल ज्यामितिले छुट्टै गियरबक्स हाउजिङको आवश्यकता बिना नै ९० डिग्रीमा पावर ट्रान्सफर गर्छ, जसले साना मेकानिजमहरूलाई छोटो र सरल बनाउँछ।
  • तपाईंको रेखाचित्रमा अनुकूलितमोड्युल, दाँत गणना, बोर व्यास, हब र मालिक आयाम, अनुपात र पोलिमर ग्रेड सबै आवश्यकता उत्पादन गर्न सकिन्छ। यदि तालिकामा मानक भाग फिट हुन्छ भने, हामी त्यसो भन्छौं र तपाइँलाई उपकरण लागत बचत गर्नेछौं।
  • कारखाना प्रत्यक्ष मूल्य र नियन्त्रणमोल्डिङ, निरीक्षण र प्याकिङ घरभित्रै हुन्छ, त्यसैले त्यहाँ कुनै मध्यवर्ती मार्जिन छैन र गुणस्तरको जाँच एउटै टोलीद्वारा गरिन्छ जसले भाग बनाएको छ।

अनुप्रयोगहरू

हल्का तौल, शान्त दौड र जंग प्रतिरोधको संयोजनले धेरै उत्पादन परिवारहरूमा सानो दायाँ-कोण ड्राइभहरूको लागि उपयुक्त प्लास्टिक बेभल गियरहरू बनाउँछ।

स्मार्ट घर उपकरणहरू

स्मार्ट पर्दा मेसिनहरू कोठामा बाधा नदिई चुपचाप खोल्छन् र बन्द हुन्छन्, जबकि रोबोट भ्याकुम क्लिनरहरूले कम पावर ड्र र लामो सेवा जीवनको साथ चढ्न र घुम्न उही दायाँ कोण ड्राइभ प्रयोग गर्छन्।

कार्यालय उपकरण

प्रिन्टरहरू चिल्लो कागजको फिड र कम सञ्चालन आवाजको लागि लगातार दाँत फारममा भर पर्छन्, र श्रेडरहरूले रासायनिक प्रतिरोध र पहिरन प्रतिरोधको प्रयोग गरी समयपूर्व असफलता बिना निरन्तर कागजको लोडसँग सामना गर्न प्रयोग गर्छन्।

खेलौना र उपभोक्ता उत्पादनहरू

रिमोट कन्ट्रोल सवारी साधनहरूले कम तौलबाट लाभ उठाउँछन्, जसले ब्याट्रीको जीवनलाई सुधार्छ, जबकि पोलिमरले ड्रपहरू र प्रभावहरू सहन सक्छ। बालबालिकाका उत्पादनहरूका लागि उपयुक्त सामग्री ग्रेडहरू उपलब्ध छन्।

कफी मेसिन र साना उपकरणहरू

संलग्न उपकरणहरूमा दायाँ-कोण ड्राइभहरू वरपरका भागहरूको ग्रीस प्रदूषण बिना चल्छन्, र मोल्डेड जालले घरेलु वातावरणमा कम आवाज सञ्चालन गर्दछ।

इन्स्ट्रुमेन्टेसन र सानो एक्चुएटरहरू

कम्प्याक्ट 90-डिग्री स्थानान्तरण मापन र स्थिति तंत्रमा, जहाँ कम जडत्व र गैर-चुम्बकीय, गैर-खंग भागहरू एक फाइदा हो।

कस्टम मेसिनरी

कुनै पनि सानो दायाँ-कोण ड्राइभ जहाँ तपाईलाई अन्यथा धातु बेभल जोडी, छुट्टै आवास र स्नेहन बिन्दु चाहिन्छ। रेखाचित्र र कर्तव्य पठाउनुहोस् र हामी सामग्री र अनुपातमा सल्लाह दिनेछौं।

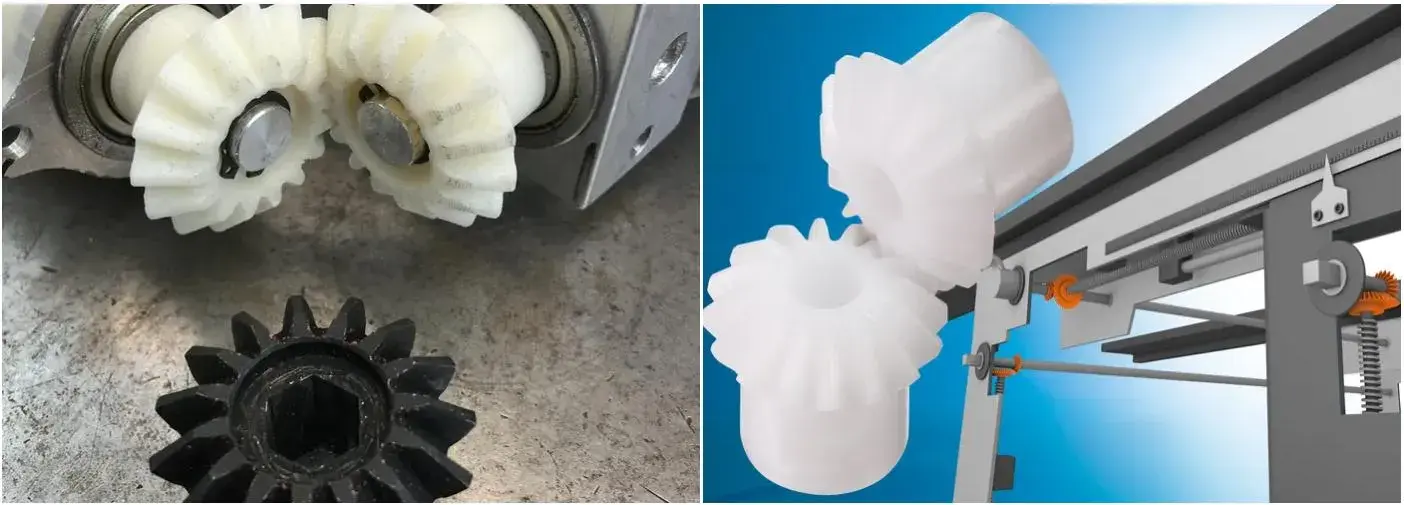

Plastic bevel gears used in smart home, office equipment and toy applications
स्मार्ट घर, कार्यालय उपकरण र उपभोक्ता उत्पादन अनुप्रयोगहरूमा सेवामा प्लास्टिक बेभल गियरहरू।

क्रेता FAQ

  • के तपाईं मेरो रेखाचित्रमा वा नमूनाबाट प्लास्टिक बेभल गियर उत्पादन गर्न सक्नुहुन्छ?हो। मोड्युल, दाँत गणना, अनुपात, बोर र सामग्री प्राथमिकताको साथ आयामित रेखाचित्र वा नमूना गियर पठाउनुहोस्। हामी माथिको तालिकामा अवस्थित मानक भाग फिट हुन्छ कि छैन भनेर पुष्टि गर्छौं, वा नयाँ मोल्ड उद्धृत गर्छौं, र यदि तपाइँ टूलिङ अघि ज्यामिति मान्य गर्न चाहनुहुन्छ भने पहिले मेसिन गरिएको प्रोटोटाइप प्रदान गर्न सक्नुहुन्छ।
  • मैले कुन सामग्री छान्नु पर्छ, POM वा नायलन?POM सटीक बेभल जोडीहरूको लागि सामान्य छनोट हो किनभने यो कठोर, कम घर्षण र आर्द्रता अन्तर्गत आयामी रूपमा स्थिर छ, जसले केन्द्रको दूरी र ब्याकल्याशलाई अनुमान गर्न सकिन्छ। नायलन प्रभाव अवशोषित गर्न कडा र राम्रो छ, तर यसले नमी अवशोषित गर्दछ र आयाममा थोरै सर्छ। हामीलाई लोड, गति र वातावरण बताउनुहोस् र हामी एउटा सिफारिस गर्नेछौं।
  • के गियरहरू मिल्दो जोडीको रूपमा आपूर्ति गरिन्छ?बेभल जोडीले मात्र यसको विरुद्धमा डिजाइन गरिएको मिलन गियरसँग सही रूपमा काम गर्दछ। तारा चिन्ह (GB1M512* र GB1M512BS*) ले चिन्ह लगाइएका भागहरू 60-टूथ गियरसँग मात्र मेल खान्छ र अन्य गियरहरूसँग उपयुक्त हुँदैन। प्रत्येक अन्य भाग नम्बरको लागि, अर्डर गर्नु अघि हामीसँग मिलन भाग पुष्टि गर्नुहोस् र हामी जोडी जाँच गर्नेछौं।
  • भाग नम्बरमा BS प्रत्ययको अर्थ के हो?BS ले ब्रास इन्सर्ट र सेट स्क्रूलाई संकेत गर्छ, जसले सादा मोल्ड गरिएको बोरमा भर पर्नुको सट्टा शाफ्टमा सकारात्मक मेकानिकल फिक्सिङ दिन्छ। यो सामान्य छनोट हो जहाँ गियरले रिभर्सिङ लोड लिन्छ वा जहाँ शाफ्ट फिट हुनु हुँदैन।
  • काम गर्ने तापमान के हो र तपाईं उच्च-तापमान सामग्री आपूर्ति गर्न सक्नुहुन्छ?मानक दायरा −40 °C देखि +80 °C हो। तातो चल्ने उपकरणहरूको लागि, PEEK वा PPS जस्ता सामग्रीहरू उद्धृत गर्न सकिन्छ; हामीलाई निरन्तर सञ्चालनको तापक्रम बताउनुहोस् र हामी अनुप्रयोगलाई के चाहिन्छ भनेर पुष्टि गर्नेछौं।
  • तपाईंको नेतृत्व समय र अर्डर सर्तहरू के हो?आवश्यक मात्रा संग भाग नम्बर वा रेखाचित्र पठाउनुहोस्। हामी मूल्यको साथ जवाफ दिन्छौं, यदि कुनै उपकरणको आवश्यकता छ, र नेतृत्व समय - सामान्यतया 24 घण्टा भित्र। उत्पादन स्टकबाट मानक भागहरू जहाज; नयाँ उपकरणले पुष्टि गरिएको रेखाचित्र पछ्याउँछ।

सम्बन्धित उत्पादनहरू र थप पढाइ

प्लास्टिक बेभल गियर कोटेशन अनुरोध गर्नुहोस्

माथिको तालिका वा तपाईंको आफ्नै रेखाचित्रबाट भाग नम्बर पठाउनुहोस् — मोड्युल, अनुपात, दाँत गणना, बोर र मात्रा। हामी मिलन गियर विरुद्ध फिटमेन्ट पुष्टि गर्छौं, सामग्रीमा सल्लाह दिन्छौं, र 24 घण्टा भित्र मूल्य र नेतृत्व समयको साथ जवाफ दिन्छौं।

अब सोधपुछ पठाउनुहोस्

* अनुपातहरू मिल्दो जोडीको रूपमा क्रमबद्ध हुनुपर्छ। आयामहरू निर्दिष्टीकरण खण्डमा सन्दर्भ रेखाचित्र पछ्याउँछन्; कृपया अर्डर गर्नु अघि आफ्नो विधानसभा विरुद्ध अन्तिम रेखाचित्र पुष्टि गर्नुहोस्। ब्रास इन्सर्ट र सेट स्क्रू संस्करणहरू बीएस प्रत्ययद्वारा पहिचान गरिन्छ।
