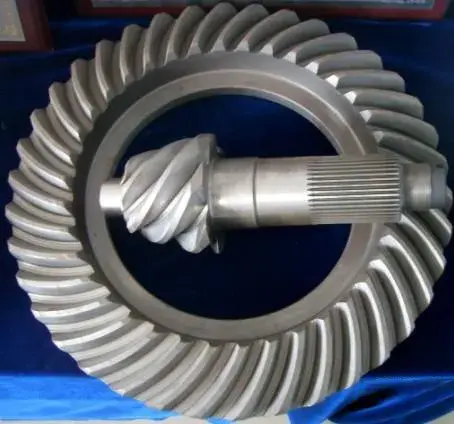

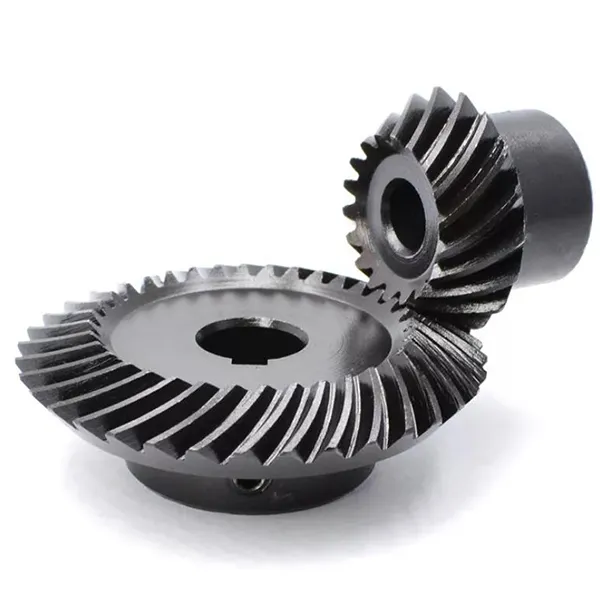

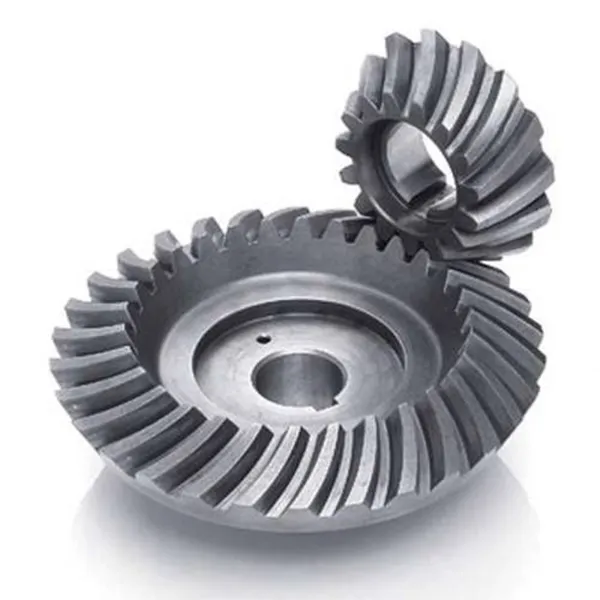

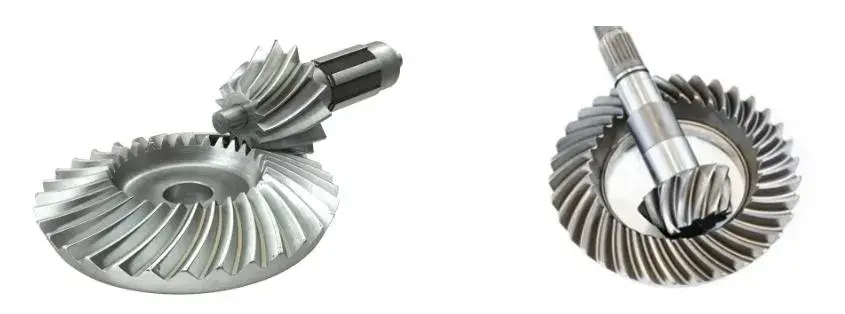

सर्पिल बेभल गियर सही-कोण प्रसारण विकल्प हो जब स्मूथनेस र लोड क्षमता अरू कुनै कुरा भन्दा बढी महत्त्वपूर्ण हुन्छ। घुमाउरो दाँत रेखाहरूले प्रत्येक क्षणमा दुई वा बढी दाँतहरू सम्पर्कमा राख्छन्, त्यसैले ड्राइभ चुपचाप चल्छ, समान रूपमा लगाउँछ र उही साइजको सीधा बेभल जोडी भन्दा धेरै भार बोक्छ। Raydafon चीनको निङ्बोमा रहेको आफ्नै कारखानामा यी गियरहरूलाई काट्छ, तातो उपचार गर्छ र पीस्छ।
डिजाइन तर्क
दुई बीचको भिन्नता पूर्ण रूपमा दाँतको रेखामा छ। एक सीधा बेभल गियरको दाँत रेडियल रूपमा चल्छ, त्यसैले प्रत्येक दाँतले एकै क्षणमा आफ्नो पूर्ण चौडाइमा मिल्ने दाँतलाई संलग्न गर्दछ - अचानक प्रभाव जुन हरेक दाँतमा दोहोरिन्छ। घुमाउरो बेभल गियरको दाँत कर्भमा काटिएको हुन्छ, त्यसैले सम्पर्क दाँतको एक छेउबाट सुरु हुन्छ र जिप बन्द हुने तरिकाले अर्कोतिर स्वीप हुन्छ। त्यो एकल ज्यामितीय परिवर्तन तलको प्रत्येक लाभको लागि जिम्मेवार छ।
योजनाको लागि एउटा डिजाइन बिन्दु:दाँतको रेखा हेलिकल भएको हुनाले, सर्पिल बेभल गियरले शाफ्टको छेउमा अक्षीय थ्रस्ट उत्पन्न गर्छ। त्यो कुनै दोष होइन - यो सहज संलग्नताको मूल्य हो। यसलाई लिनको लागि बेयरिङहरू छनोट गरिनुपर्छ, त्यसैले एक सर्पिल बेभल जोडीलाई सीधा बेभल जोडीको लागि ड्रप-इन प्रतिस्थापनको रूपमा नभई शाफ्ट र बियरिङ व्यवस्थाको साथमा सामान्यतया निर्दिष्ट गरिन्छ।
निर्दिष्टीकरणहरू
पूर्ण विनिर्देश पाना। प्रत्येक पङ्क्ति पढ्नको लागि मोबाइल उपकरणमा तालिकालाई छेउमा स्क्रोल गर्नुहोस्।
| वस्तु | विशिष्टता |
|---|---|
| मोडेल नम्बर | M3, M4, M5, M8, M12, आदि। |
| सामग्री | पीतल, C45 स्टील, स्टेनलेस स्टील, तामा, POM, एल्युमिनियम, मिश्र धातु, र अन्य |
| मानक | ISO, DIN, ANSI, JIS, BS र गैर-मानक |
| परिशुद्धता | DIN6, DIN7, DIN8, DIN9 |
| दाँत उपचार | कडा, मिल्ड वा जमिन |
| सहिष्णुता | 0.001 mm - 0.01 mm - 0.1 mm, सुविधा र निर्दिष्ट परिशुद्धता ग्रेडमा निर्भर गर्दछ |
| सतह उपचार | जस्ता प्लेटेड, निकल प्लेटेड, निष्क्रियता, ऑक्सीकरण, एनोडाइजेशन, जियोमेट, डेक्रोमेट, कालो ऑक्साइड, फास्फेटाइजिंग, पाउडर कोटिंग, इलेक्ट्रोफोरेसिस |
| समाप्त गर्नुहोस् | शट ब्लास्टिङ, स्यान्डब्लास्टिङ, तातो उपचार, एनिलिङ, टेम्परिङ, पॉलिशिङ |
| सामान प्याकिङ | प्लास्टिकको झोला र दफ़्ती, वा काठको प्याकिङ |
| भुक्तानी सर्तहरू | T/T, L/C |
| उत्पादन नेतृत्व समय | नमूनाको लागि 20 व्यापार दिन, थोकको लागि 25 दिन |
| नमूनाहरू | नमूना मूल्य दायरा USD 2-100। ग्राहक द्वारा भुक्तानी नमूना एक्सप्रेस भाडा। |
| आवेदन | स्वचालित नियन्त्रण मेसिन, अर्धचालक उद्योग, सामान्य औद्योगिक मेसिनरी, चिकित्सा उपकरण, सौर ऊर्जा उपकरण, मेसिन उपकरण, पार्किङ प्रणाली, उच्च गति रेल र हवाई यातायात उपकरण, र समान |
सहिष्णुता र परिशुद्धता बारे:यस तालिकाका अंकहरू सम्पूर्ण उत्पादन परिवारमा दायरा हुन्, एकल ग्यारेन्टी मूल्य होइन। सहिष्णुता मापन भइरहेको सुविधा, मोड्युल र तपाईंले निर्दिष्ट गरेको परिशुद्धता ग्रेडमा निर्भर गर्दछ — DIN6 ग्राउन्ड गियरले DIN9 मिल्ड गियर भन्दा धेरै कडा सीमाहरू राख्छ। हामीलाई तपाईंको असेम्बलीको ब्याकल्याश र सम्पर्क-ढाँचा आवश्यकता बताउनुहोस् र हामी कुन ग्रेड र तपाईंको गियरको आवश्यकतालाई प्रशोधन गर्नेछौं।
निर्माण
स्पाइरल बेभल गियरहरू राम्रोसँग उत्पादन गर्नका लागि सबैभन्दा कठिन गियर प्रकारहरू हुन्, किनभने दाँतको फ्ल्याङ्क एक घुमाउरो सतह हो जसलाई मात्र काट्नु पर्दैन। हामीले प्रत्येक अर्डरमा चलाउने प्रक्रिया जानाजानी क्रमबद्ध हुन्छ: प्रत्येक चरण समाप्त हुन्छ र अर्को सुरु हुनु अघि निरीक्षण गरिन्छ, त्यसैले अन्तिम सम्मेलनमा भन्दा यसलाई सिर्जना गर्ने चरणमा समस्या समातिन्छ।
सामग्री रेखाचित्रमा चयन गरिएको छ र खाली घुमाइएको छ र माउन्टिंग अनुहारहरू स्थापना गर्न फेस गरिएको छ र प्रत्येक पछिको सञ्चालन सन्दर्भहरू बोर हुन्छ।
टूथ फ्ल्याङ्कहरू सर्पिल बेभल गियर काट्ने मेसिनमा कटर हेड रेडियस प्रयोग गरेर उत्पन्न गरिन्छ जसले आवश्यक सर्पिल कोण र सम्पर्क ढाँचा उत्पादन गर्दछ।
केस कठोरताले पहिरन प्रतिरोधको लागि दाँत-सतहको कठोरता बढाउँछ जबकि कोर ड्राइभले देख्ने प्रभाव भारहरू अवशोषित गर्न पर्याप्त कडा रहन्छ।
जहाँ उच्च परिशुद्धता ग्रेड निर्दिष्ट गरिएको छ, विरूपण सच्याउन र सम्पर्क क्षेत्र र सतह फिनिश सुधार गर्न तातो उपचार पछि फ्ल्याङ्क ग्राउन्ड हुन्छ।
जोडीलाई मार्किङ कम्पाउन्डको साथ परीक्षण रिगमा चलाइएको छ त्यसैले जोडी रिलिज हुनु अघि रेखाचित्र विरुद्ध सम्पर्क ढाँचा स्थिति, आकार र आकार निरीक्षण गर्न सकिन्छ।
एसेम्बलीमा महत्त्वपूर्ण हुने सुविधाहरूमा अन्तिम आयामी जाँच, त्यसपछि निर्यातको लागि सुरक्षात्मक प्याकिङ - प्लास्टिकको झोला र दफ़्ती, वा ठूला सेटहरूको लागि काठको केस।
मुख्य फाइदाहरू
दाँतको रेखा घुमेको हुनाले, कम्तिमा पनि दुईवटा दाँत कुनै पनि तुरुन्तै जालमा हुन्छन् र भार एक दाँतबाट अर्को दाँतमा हस्तान्तरण गरिन्छ जब सम्पर्क फ्याँकमा फैलिन्छ। सिधा बेभल गियर भएकोले त्यहाँ पूर्ण-चौडाइको प्रभावको कुनै पल छैन, त्यसैले कम्पन र आवाज उल्लेखनीय रूपमा कम हुन्छ - जसले गर्दा मेसिन टुल स्पिन्डलदेखि यात्रुवाहक गाडीको एक्सेलसम्म शोर नियन्त्रण हुने ठाउँमा यो दाँतलाई मानक छनोट बनाउँछ।
हेलिक्स कोणले ओभरल्याप गुणांक बढाउँछ, जसको मतलब अधिक दाँतहरूले भार साझा गर्दछ र प्रत्येक फ्ल्याङ्कमा सम्पर्क दबाब कम हुन्छ। लामो सम्पर्क रेखा फैलिएको तल्लो दबाबले दाँतको सतहमा पिच लाइनको नजिक केन्द्रित गर्नुको सट्टा थप समान रूपमा लगाउँछ। व्यावहारिक परिणाम एक गियर हो जसले यसको आकारको लागि भारी टर्क बोक्छ र निरन्तर कर्तव्य अन्तर्गत यसको शुद्धता लामो समयसम्म राख्छ।
सर्पिल बेभल जोडीको पिनियनलाई कम्तीमा पाँच दाँतले काट्न सकिन्छ, जसले ठूलो कटौती अनुपात दुईको सट्टा एउटा दायाँ-कोण चरणमा प्राप्त गर्न अनुमति दिन्छ। मेसिन डिजाइनरको लागि जसको अर्थ कम पार्ट्स, छोटो आवास र कम संचित ब्याकल्याश हो, त्यसैले यो दाँतको रूप कम्प्याक्ट राइट-एंगल गियर एकाइहरूमा देखा पर्दछ।
फ्ल्याङ्क वक्रता कटर हेड त्रिज्या द्वारा सेट गरिएको हुनाले, सम्पर्क ढाँचालाई काट्ने चरणमा सार्न र सुधार गर्न सकिन्छ, र तातो उपचार पछि पीस गरेर थप सुधार गर्न सकिन्छ। वास्तवमा दाँतले छुने ठाउँमा त्यो नियन्त्रण भनेको वर्षौंसम्म चुपचाप चल्ने गियर सेटलाई छुट्याउँछ जुन महिनौं भित्रमा रुन्छ र पिट्छ — र यो एउटा क्षमता हो जुन मेसिन र अपरेटरमा निर्भर हुन्छ, न कि केवल रेखाचित्रमा।
एउटै दाँत ज्यामिति उच्च-टोर्क ड्राइभहरू, C45 वा स्टेनलेस स्टील जहाँ जंग प्रतिरोध मामिलाहरू, र हल्का वा गैर-चुम्बकीय अनुप्रयोगहरूको लागि पीतल, तामा, एल्युमिनियम वा POM को लागि मिश्र धातु इस्पात मा उत्पादन गर्न सकिन्छ। सतह उपचार त्यसपछि वातावरण मिलाउन चयन गरिन्छ - जस्ता वा निकेल प्लेटिङ, कालो अक्साइड, जंग सुरक्षाको लागि जियोमेट वा डेक्रोमेट, एल्युमिनियमको लागि एनोडाइजेशन, र पाउडर कोटिंग वा इलेक्ट्रोफोरेसिस उपस्थिति र थप स्थायित्वको लागि।
अनुप्रयोगहरू
कुनै पनि ठाउँमा वास्तविक टर्क बोकेर र शान्त रहँदा ड्राइभले ९० डिग्री पार गर्नुपर्छ:
यदि तपाइँको आवेदन सूचीबद्ध छैन भने, कर्तव्य वर्णन गर्नुहोस् - इनपुट गति, टर्क, अनुपात र माउन्टिंग व्यवस्था। एक सर्पिल बेभल जोडी सामान्यतया यसको शाफ्ट र असर लेआउटको साथ डिजाइन गरिएको हुन्छ किनभने यसले उत्पन्न गर्दछ अक्षीय थ्रस्टको कारण, त्यसैले हामीले जति पहिले व्यवस्था देख्छौं, त्यति नै राम्रो परिणाम आउँछ।
अनुकूलन
मानक मोड्युल दायरा भन्दा बाहिर, मापदण्डहरू जसले निर्णय गर्दछ कि एक गियर तपाईंको आवासमा फिट हुन्छ कि सबै आवश्यकता अनुसार उत्पादन गर्न सकिन्छ। सामान्य अनुकूलन समावेश:
एक आयामित रेखाचित्र, नमूना गियर, वा आवश्यक अनुपात, टर्क र खाम पठाउनुहोस् र हामी निकटतम मानक ज्यामिति पुष्टि गर्नेछौं वा नयाँ उद्धरण गर्नेछौं। सर्पिल बेभल जोडीहरू मिल्दो सेटको रूपमा आपूर्ति गरिन्छ, त्यसैले यदि तपाईंले जोडीको एउटा गियर प्रतिस्थापन गर्दै हुनुहुन्छ भने, हामीलाई भन्नुहोस् - मिल्दो जोडीको आधा मात्र प्रतिस्थापन गर्दा सामान्यतया आवाज र द्रुत पहिरन उत्पन्न हुन्छ, भले पनि दुवै भागहरू सही छन्।
क्रेता FAQ
सम्बन्धित
आफ्नो रेखाचित्र, नमूना, वा आवश्यक मोड्युल, अनुपात, टर्क र खाम पठाउनुहोस्। हामी ज्यामिति, सटीक ग्रेड र सामग्री पुष्टि गर्छौं, र 24 घण्टा भित्र मूल्य र नेतृत्व समय संग जवाफ।
अब सोधपुछ पठाउनुहोस्* सहिष्णुता, नेतृत्व समय र मूल्य तथ्याङ्कहरू उत्पादन परिवारमा दायराको रूपमा दिइन्छ र रेखाचित्र विरुद्ध प्रति अर्डर पुष्टि गरिन्छ। सर्पिल बेभल गियरहरू मिल्दो जोडीको रूपमा आपूर्ति गरिन्छ; कृपया अर्डर गर्नु अघि मिलन भाग नम्बर पुष्टि गर्नुहोस्।
