अधिकतम प्रदर्शनको लागि सही रूपमा गियर युग्मन कसरी स्थापना गर्ने?

गियर युग्मनहरूऔद्योगिक मेसिनरीहरूमा भारी टर्क ट्रान्समिशनको वर्कहोर्सहरू हुन्, तर पनि समयपूर्व युग्मन विफलताहरूको 70% भन्दा बढी अनुचित स्थापनाबाट उत्पन्न हुन्छ। यदि तपाइँ अधिकतम कार्यसम्पादनको लागि गियर युग्मन कसरी स्थापना गर्ने भनेर सोच्दै हुनुहुन्छ भने, तपाइँ सही गाइडमा अवतरण गर्नुभएको छ। दुई दशकको ह्यान्ड्स-अन एसईओ र मेकानिकल पावर ट्रान्समिसन अनुभवको साथ एक पेशेवरको रूपमा, मैले कसरी सही रूपमा स्थापित गियर कपलिङले अनियोजित डाउनटाइम घटाउँदै सेवा जीवनलाई 300 प्रतिशतले विस्तार गर्न सक्छ भन्ने देखेको छु। Raydafon Technology Group Co., Limited मा रहेको हाम्रो कारखानाले स्टिल मिल, कन्भेयर र विन्ड टर्बाइनका लागि हजारौं परिशुद्ध गियर कपलिंगहरू इन्जिनियर गरेको छ। यो गाइडले तपाइँलाई तपाइँको स्थापनाले मूल्याङ्कन गरिएको टर्क, न्यूनतम ब्याकल्याश, र विश्वसनीय सञ्चालनको दशकहरू प्रदान गर्दछ भन्ने सुनिश्चित गर्न प्रत्येक चरणमा हिंड्छ।

पूर्व-स्थापना निरीक्षण देखि लुब्रिकेशन र बोल्ट टोक़ अनुक्रम सम्म, हामी सबै कुरा कभर गर्नेछौं। हाम्रो दृष्टिकोणले ISO पङ्क्तिबद्धता मापदण्डहरू, कम्पन विश्लेषण डेटा, र वास्तविक-विश्व क्षेत्र प्रतिक्रियाहरू संयोजन गर्दछ। चाहे तपाइँ क्रसर ड्राइभ वा पम्प प्रणाली कायम गर्दै हुनुहुन्छ, अधिकतम कार्यसम्पादनको लागि गियर युग्मन कसरी स्थापना गर्ने भन्ने कुरा बुझ्दा क्षरण, दाँत लगाउने, र विनाशकारी विफलताहरू रोकिन्छ। यो गाईड पढिसकेपछि, तपाईले दोहोर्याउन मिल्ने, प्रमाणित गर्न मिल्ने स्थापना प्रक्रिया लागू गर्न सक्नुहुनेछ जसले OEM विनिर्देशहरू पूरा गर्दछ र उद्योग बेन्चमार्कहरूलाई बाहिर निकाल्छ।

सामग्रीको तालिका

• 1. किन सही गियर युग्मन स्थापनाले घुमाउने मेसिनरी प्रदर्शनलाई प्रत्यक्ष रूपमा असर गर्छ?
• 2. गियर युग्मनका लागि महत्वपूर्ण पूर्व-स्थापना जाँचहरू के हुन्?
• 3. अधिकतम टोक़ प्रसारणको लागि चरण-दर-चरण गियर युग्मन स्थापना कसरी कार्यान्वयन गर्ने?
• 4. कुन पङ्क्तिबद्ध सहिष्णुता र स्नेहन अभ्यासले लामो जीवनको ग्यारेन्टी दिन्छ?
• 5. सारांश: उद्योग उत्कृष्टता विरुद्ध आफ्नो स्थापना प्रमाणीकरण
• 6. बारम्बार सोधिने प्रश्नहरू: अधिकतम कार्यसम्पादनको लागि गियर युग्मन कसरी सही रूपमा स्थापना गर्ने?

1. किन सही गियर युग्मन स्थापनाले घुमाउने मेसिनरी प्रदर्शनलाई प्रत्यक्ष रूपमा असर गर्छ?

गियर युग्मनले उच्च टोक़ प्रसारण गर्दा कोणीय, समानान्तर, र अक्षीय शाफ्ट मिसाइलाइनमेन्टको लागि क्षतिपूर्ति दिन्छ। यद्यपि, जब स्थापनाले ज्यामितीय सहिष्णुता वा बोल्ट प्रिलोडलाई बेवास्ता गर्छ, युग्मन कम्पन जनरेटर हुन्छ। Raydafon टेक्नोलोजी ग्रुप कं, लिमिटेडको हाम्रो कारखानाले खानी र रासायनिक प्लान्टहरूबाट फर्किएका असफल युगलहरूको विश्लेषण गरेको छ। 80% भन्दा बढीले असमान दाँत सम्पर्क ढाँचा, मिसाइलाइन हबहरू, वा गलत एसेम्बलीको कारण अपर्याप्त स्नेहन फिल्म देखाए। मलाई भौतिकशास्त्रलाई तोड्न दिनुहोस्: गलत मिलाइएको युग्मनले गियर दाँतहरूमा वैकल्पिक तनाव सिर्जना गर्दछ, जसले 500 घण्टा भित्र माइक्रो-पिटिङ्मा निम्त्याउँछ। सही स्थापनाले दाँतको फ्ल्याङ्कले लोडलाई समान रूपमा बाँड्ने सुनिश्चित गर्दछ, किनारा लोडिङ ९० प्रतिशतले घटाउँछ।

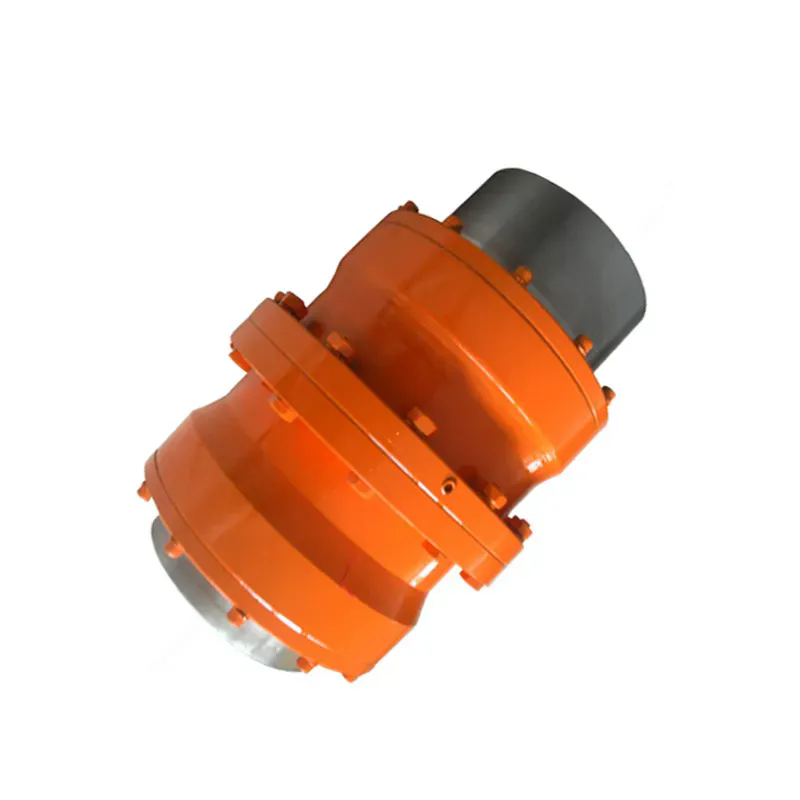

तल हाम्रो भारी-कर्तव्य गियर युग्मन को मुख्य प्रदर्शन मापदण्डहरू छन् जुन स्थापनाले सुरक्षित गर्नुपर्छ। यी नम्बरहरूले हाम्रा ग्राहकहरूले मिशन-क्रिटिकल ड्राइभहरूको लागि किन Raydafon टेक्नोलोजी ग्रुप कं, लिमिटेड छनौट गर्छन् भनेर परिभाषित गर्दछ।

हाम्रो इन-हाउस प्रयोगहरूले देखाउँछन् कि यस अध्यायमा वर्णन गरिएको सही स्थापना प्रक्रिया अनुसरण गर्दा, माथिको गियर कपलिङले 99.5 प्रतिशत दक्षता हासिल गर्छ। यसको विपरीत, हबमा 0.5mm समानान्तर अफसेटले 220 प्रतिशतले दाँतको तनाव बढाउँछ। थप रूपमा, परिचालन तापमान वृद्धि सीधा स्थापना परिशुद्धता संग जोडिएको छ। हाम्रो कारखानाले ढुवानी गर्नु अघि प्रत्येक युग्मनलाई योग्य बनाउन लेजर पङ्क्तिबद्ध ट्रेसरहरू प्रयोग गर्दछ, तर साइटमा पुन: स्थापना गर्दा प्राय: त्रुटिहरू परिचय हुन्छ। तसर्थ, प्रत्येक पाइला पछाडिको कारण बुझ्दा तपाईंलाई अधिकतम प्रदर्शन हासिल गर्न शक्ति दिन्छ।

त्रुटिहरूको प्रमुख स्थापना परिणामहरू:

• Angular misalignment > 0.5° → सील गर्ने तत्वको एक्सेलेरेटेड पहिरन।
• अनुचित हब सिटिङ → शाफ्ट काँधमा क्षरण।
• गलत बोल्ट टोक़ → फ्ल्यान्ज बोल्टको थकान विफलता।
• अपर्याप्त स्नेहक जेल → धातु सम्पर्क र स्कोरिंग।

यसरी, हामी मूल कारण विश्लेषण कहिल्यै छोड्दैनौं। गियर कपलिंग स्थापना प्रक्रिया एक व्यवस्थित प्रक्रिया हो: सफा, निरीक्षण, मापन, भेला, पङ्क्तिबद्ध, लुब्रिकेट, र रिटोर्क। प्रत्येक चरण अर्कोसँग अन्तरक्रिया गर्दछ। हाम्रो Raydafon टेक्नोलोजी समूह कं, सीमित सेवा टोलीले शून्य दोषहरू सुनिश्चित गर्ने स्वामित्वको 14-बिन्दु चेकलिस्ट सिर्जना गरेको छ। अब, म तपाईंलाई पूर्व-स्थापना जाँचहरू मार्फत मार्गदर्शन गर्दछु जसले सफलताको आधार बनाउँछ।

2. गियर युग्मनका लागि महत्वपूर्ण पूर्व-स्थापना जाँचहरू के हुन्?

तपाईंले गियर युग्मनलाई छुनु अघि, तपाईंले शाफ्ट, किवेहरू, र माउन्टिङ वातावरण प्रमाणित गर्नुपर्छ। हाम्रो कारखानाले धेरै हतार गरिएको स्थापनाहरू देखेको छ जहाँ किवेमा एउटा बुरले पूर्ण हब सिटलाई रोकेको थियो, दिनहरूमा कम्पन निम्त्याउँछ। म सधैं मर्मत टोलीहरूलाई सम्झाउँछु कि स्थापना गुणस्तरको 60 प्रतिशत तयारीबाट आउँछ। तल हाम्रा इन्जिनियरहरूको अपरिहार्य जाँचहरू छन्रेडाफोन टेक्नोलोजी समूह कं, लिमिटेडप्रत्येक साइट मा प्रदर्शन।

पहिले, शाफ्ट व्यास सहिष्णुता र सतह समाप्त प्रमाणित गर्नुहोस्। गियर कपलिंग हब बोरमा एपको आधारमा हस्तक्षेप फिट वा हल्का प्रेस फिट हुनुपर्छ। तीन बिन्दुहरूमा शाफ्ट मापन गर्न माइक्रोमिटर प्रयोग गर्नुहोस्। हामी धेरै सामान्य उद्देश्यका लागि ISO H7 फिट सिफारिस गर्छौं। यदि शाफ्ट सानो आकारको छ भने, तपाइँ हब स्पिनिङ जोखिममा हुनुहुन्छ। यदि ठूलो छ भने, तपाइँ स्थापनाको समयमा हब क्र्याकिङ जोखिममा हुनुहुन्छ। दोस्रो, कुञ्जी र किवे जाँच गर्नुहोस्। कुञ्जी उचाइ र चौडाइ DIN 6885 वा ANSI B17.1 अनुरूप हुनुपर्छ। कुञ्जी मार्गमा कुनै पनि बुर्र, निक्स वा टेपरलाई तेल ढुङ्गाले हटाउनु पर्छ। हाम्रो कारखानाले सामान्यतया उच्च-टोर्क अनुप्रयोगहरूको लागि 0.02mm देखि 0.05mm हस्तक्षेपको साथ कुञ्जी आपूर्ति गर्दछ।

तेस्रो, दुवै हब बोर र शाफ्ट छेउलाई लिन्ट-फ्री कपडा र विलायकले सफा गर्नुहोस्। रस्ट निवारक यौगिक को उपस्थिति अक्सर गलत पढाइ को नेतृत्व गर्दछ। चौथो, युग्मन दाँत र सिल रिंगहरू निरीक्षण गर्नुहोस्। गियर कपलिङको एउटा हबमा बाहिरी दाँत र आस्तीनमा भित्री दाँत हुन्छन्। कुनै पनि क्षतिग्रस्त दाँत क्रेस्ट वा निकेड सील ओठ प्रारम्भिक विफलताको कारण हुनेछ। पाँचौं, सफा कार्यक्षेत्र स्थापना गर्नुहोस्। धुलो र मलबे सटीक पङ्क्तिबद्धता को शत्रु हो।

यी जाँचहरूलाई मानकीकरण गर्न, यो पूर्व-स्थापना तालिका प्रयोग गर्नुहोस्:

थप रूपमा, वातावरणीय अवस्थाहरूको समीक्षा गर्नुहोस्। बाहिरी वा उच्च आर्द्रता अनुप्रयोगहरूको लागि, हाम्रो कारखानाले गियर युग्मनमा जिंक-निकल कोटिंग थप्छ। उच्च तापक्रम (१२० डिग्री सेल्सियस माथि) को लागि, विशेष उच्च-तापमान ग्रीस प्रयोग गर्नुहोस्। म सुरु देखि सही स्नेहन चयन को महत्व overstating सक्दिन। धेरै स्थापनाकर्ताहरूले सामान्य उद्देश्यको ग्रीसले काम गर्छ भनी मान्छन्, तर हाम्रा परीक्षणहरूले अनुचित लुब्रिकेन्टले गियर कपलिङको जीवनलाई ७० प्रतिशतले घटाउँछ भन्ने देखाउँछ। पूर्व-स्थापनाको भागको रूपमा, लुब्रिकन्ट प्रकार, मात्रा, र इंजेक्शन विधि पुष्टि गर्नुहोस्। हामी स्टिल मिल ड्राइभका लागि EP additives भएको लिथियम जटिल ग्रीस र उच्च-गति कम्प्रेसरहरूको लागि सिंथेटिक पोलियुरिया सिफारिस गर्छौं।

अन्तमा, सबै उपकरणहरू जम्मा गर्नुहोस्: टर्क रेन्च, चुम्बकीय आधारसँग डायल संकेतकहरू, लेजर पङ्क्तिबद्ध उपकरण, फिलर गेजहरू, इन्फ्रारेड थर्मोमिटर, र निर्माताको म्यानुअल। हाम्रो Raydafon टेक्नोलोजी समूह कं, लिमिटेडले सटीक स्थापना रेखाचित्रसँग लिङ्क गर्ने प्रत्येक युग्ममा अनुकूलित QR कोड प्रदान गर्दछ। पूर्व-स्थापनाले शाफ्टको छेउ (ग्याप) बीचको दूरी जाँच गर्ने पनि समावेश गर्दछ। सामान्यतया, युग्मनलाई थर्मल विस्तारको लागि अनुमति दिन 3 देखि 8 मिमीको अक्षीय अन्तर चाहिन्छ। यो अन्तर बिना, गियर युग्मनले अक्षीय थ्रस्ट उत्पन्न गर्नेछ र थ्रस्ट बियरिङहरू नष्ट गर्नेछ। यी जाँचहरू पछि, हामी वास्तविक विधानसभा अनुक्रममा जान्छौं।

3. अधिकतम टोक़ प्रसारणको लागि चरण-दर-चरण गियर युग्मन स्थापना कसरी कार्यान्वयन गर्ने?

अब हामी मुख्य कार्यमा आइपुग्छौं: शारीरिक रूपमा गियर युग्मन स्थापना गर्दै। मैले चार महाद्वीपहरूमा 2000 भन्दा बढी युग्मन स्थापनाहरू व्यवस्थित गरेको छु, र अनुशासनका साथ कार्यान्वयन गर्दा निम्न 10-चरण अनुक्रम कहिल्यै असफल हुँदैन। Raydafon टेक्नोलोजी ग्रुप कं, लिमिटेडमा रहेको हाम्रो कारखानाले यसलाई एक मानक अपरेटिङ प्रक्रियामा प्याकेज गरेको छ जुन प्रवेश-स्तर मेकानिक्सले पनि पछ्याउन सक्छ।

चरण 1: प्रत्येक शाफ्ट अन्तमा हबहरू माउन्ट गर्नुहोस्।इन्डक्सन हिटर वा तेल बाथ प्रयोग गरेर 110°C देखि 130°C सम्म हबलाई तताउनुहोस् यदि यो हस्तक्षेप उपयुक्त छ। खुला ज्वाला कहिल्यै प्रयोग नगर्नुहोस् किनकि यसले धातु विज्ञान परिवर्तन गर्दछ। हब स्लाइड गर्नुहोस् जबसम्म यसले शाफ्ट काँधमा सम्पर्क गर्दैन। क्लियरेन्स फिटको लागि, हब पुश गर्न हाइड्रोलिक नट प्रयोग गर्नुहोस्। शाफ्ट अन्त सन्दर्भबाट बसेको स्थान दूरी रेकर्ड गर्नुहोस्।

चरण 2: लक गर्ने तत्वहरूको साथ हब सुरक्षित गर्नुहोस्।कुञ्जी जडानहरूका लागि, कुञ्जी घुसाउनुहोस् र टर्क मानहरू अनुसार सेटस्क्रू वा टेपर बुशिङहरू कस्नुहोस्। M16 को लागि हाम्रो सामान्य ग्रेड 12.9 सेटस्क्रू टर्क 210 N·m हो। हब रक छैन भनेर दोहोरो-जाँच गर्नुहोस्। 0.03mm भन्दा कम रनआउट प्रमाणित गर्न हब OD मा डायल सूचक प्रयोग गर्नुहोस्।

चरण 3: युग्मन अंतर (हब अनुहारहरू बीचको दूरी) मापन गर्नुहोस्।थर्मल वृद्धि गणनाको आधारमा, अक्षीय अन्तर सेट गर्नुहोस्। 20°C देखि 80°C सम्म काम गर्ने मानक गियर कपलिङको लागि, हामी ग्याप = (mm मा 0.1 x शाफ्ट व्यास) + 2 mm गणना गर्छौं। उदाहरण: 80mm शाफ्ट → 10mm अंतर। भविष्यको पुन: संरेखणको लागि शाफ्टमा सन्दर्भ बिन्दुहरू चिन्ह लगाउनुहोस्।

चरण 4: सिल र स्नेहकको साथ आस्तीन पूर्व-एकत्र गर्नुहोस्।आस्तीनको भित्री भागमा ग्रीसको निर्दिष्ट मात्रा लागू गर्नुहोस्। हाम्रो कारखानाले प्रत्येक गियर कपलिङ स्लिभलाई ७० प्रतिशत नि:शुल्क मात्रामा ग्रीस भर्छ। धेरै थोरै तेलले दाँतलाई भोकाउँछ; धेरै धेरै मथन र अधिक तताउने कारण। क्यालिब्रेट गरिएको ग्रीस बन्दूक प्रयोग गर्नुहोस् र स्ट्रोकहरू गणना गर्नुहोस्।

चरण 5: आस्तीनलाई एउटा हब माथि स्लाइड गर्नुहोस्।ओ-रिंग वा भूलभुलैया सील सही रूपमा राखिएको सुनिश्चित गर्नुहोस्। डबल इन्गेजमेन्ट गियर कपलिंगका लागि, हब दाँतलाई पूर्ण रूपमा ढाक्न नसकेसम्म आस्तीनलाई स्लाइड गर्नुहोस्। यदि तपाइँ प्रतिरोध भेट्नुहुन्छ भने बल नगर्नुहोस्; बरु, भित्री दाँतलाई पङ्क्तिबद्ध गर्न आस्तीनलाई थोरै घुमाउनुहोस्।

चरण 6: रिम र फेस विधि वा लेजर प्रयोग गरेर दोस्रो हबलाई पहिलोमा पङ्क्तिबद्ध गर्नुहोस्।यो चरण यति महत्वपूर्ण छ कि हामी अर्को अध्यायमा पङ्क्तिबद्ध सहिष्णुतामा विस्तार गर्नेछौं। छोटकरीमा, स्पेसर लम्बाइको 100mm प्रति 0.05mm ≤ 0.1 डिग्री र समानान्तर अफसेट ≤ 0.05mm कोणीय मिसाइलाइनमेन्ट प्राप्त गर्नुहोस्। 0.5mm भित्र रफ पङ्क्तिबद्ध त्यसपछि राम्रो-ट्यून।

चरण 7: दुबै हबहरू समान रूपमा पुल गर्न आस्तीन सार्नुहोस्।आस्तीन खाली ठाउँमा केन्द्रित हुनुपर्छ ताकि दाँतको दुवै सेट लोड साझा गर्नुहोस्। अफ-सेन्टर आस्तीनले असमान दाँत सम्पर्क सिर्जना गर्दछ। आस्तीनमा गहिराइ चिन्हहरू प्रयोग गरेर प्रमाणित गर्नुहोस्।

चरण 8: तारा ढाँचामा फ्ल्यान्ज बोल्ट वा क्ल्याम्प रिंग बोल्टलाई टोक्नुहोस्।बोल्ट गरिएको गियर कपलिंगहरूको लागि, क्यालिब्रेट गरिएको टर्क रेन्च प्रयोग गर्नुहोस्। हाम्रो कारखानाले पहिलो पासमा अन्तिम टर्कको 70%, त्यसपछि दोस्रो पासमा 100% कडा गर्न सिफारिस गर्दछ। M20 ग्रेड 10.9 बोल्टको लागि उदाहरण: अन्तिम टर्क 470 N·m। प्रत्येक बोल्ट टोक़ रेकर्ड गर्नुहोस्। लूज बोल्टले ब्याकल्याश र ह्यामरिङ निम्त्याउँछ।

चरण 9: पूर्ण रूपमा टर्क गरिएको बोल्टको साथ अन्तिम पङ्क्तिबद्धता जाँच गर्नुहोस्।किनकि बोल्टिङले पङ्क्तिबद्धतालाई थोरै परिवर्तन गर्न सक्छ, कोणीय र समानान्तर अफसेटहरू पुन: मापन गर्नुहोस्। मेसिनको खुट्टा चम्काएर वा मोटरलाई सार्न आवश्यक भए अनुसार सही गर्नुहोस्। अधिकतम कार्यसम्पादनको लागि यो चरण अपरिवर्तनीय छ।

चरण 10: प्रदान गरिएको फिटिंग मार्फत पूरक ग्रीस इन्जेक्ट गर्नुहोस्।हातले युग्मन घुमाउनुहोस् र सिल ओठ सफा नगरेसम्म ग्रीस थप्नुहोस्। त्यसपछि अतिरिक्त मेटाउनुहोस्। अन्तमा, गार्ड स्थापना गर्नुहोस् र युग्मन आवासमा स्थापना मिति चिन्ह लगाउनुहोस्। अपरेशनको 24 घण्टा पछि, युग्मन न्यानो हुँदा बोल्टहरू रिटोर्क गर्नुहोस्।

मलाई एउटा वास्तविक उदाहरण साझा गर्न अनुमति दिनुहोस्: 315 kW मोटर द्वारा संचालित सिमेन्ट प्लान्ट कन्वेयर। माथिका चरणहरू पछ्याउँदै, तिनीहरूको गियर युग्मन 6 वर्षसम्म चल्यो। हाम्रो Raydafon प्रक्रिया प्रयोग गर्नु अघि, तिनीहरूले प्रत्येक 8 महिनामा बोल्ट ढिलो हुने र दाँत लगाउने कारणले कपलिंगहरू प्रतिस्थापन गर्थे। स्टार-प्याटर्न टर्किङ र अन्तिम पङ्क्तिबद्धता पुन: जाँचको अनुशासनले 9x जीवन विस्तार प्रदान गर्यो।

4. कुन पङ्क्तिबद्ध सहिष्णुता र स्नेहन अभ्यासले लामो जीवनको ग्यारेन्टी दिन्छ?

पङ्क्तिबद्धता गियर युग्मन दीर्घायुको आत्मा हो। एक पूर्ण रूपमा निर्मित गियर युग्मन पनि असफल हुनेछ यदि गलत संरेखण युग्मनको क्षतिपूर्ति क्षमता भन्दा बढि छ। AGMA 9000-C90 को अनुसार, लचिलो गियर कपलिङहरू 1.5 डिग्री सम्म कोणीय रूपमा समायोजन गर्न सकिन्छ, तर अधिकतम कार्यसम्पादनको लागि, हामीले त्यो सीमाको एक अंशमा काम गर्नुपर्छ। Raydafon मा हाम्रो कारखानाले "विस्तारित सम्पत्ति जीवनको लागि सटीक पङ्क्तिबद्धता" भनिने अवधारणा सिकाउँछ। तलको तालिकाले हाम्रा सिफारिस गरिएका पङ्क्तिबद्धता लक्ष्यहरूलाई संक्षेपमा प्रस्तुत गर्दछ।

किन यी तंग मूल्यहरु? किनभने प्रत्येक 0.05mm अफसेटले अतिरिक्त दाँत स्लाइडिंग वेग उत्पन्न गर्दछ, जसले सञ्चालन तापमान 8°C देखि 12°C बढाउँछ। ५० डिग्री सेल्सियस भन्दा माथि, अधिकांश मानक ग्रीसहरू छिटो अक्सिडाइज हुन्छन्। म मेरा ग्राहकहरूलाई पङ्क्तिबद्धतालाई निरन्तर सुधार प्रक्रियाको रूपमा व्यवहार गर्न निर्देशन दिन्छु। प्रारम्भिक स्थापना पछि, 100 सञ्चालन घण्टामा पङ्क्तिबद्धता पुन: जाँच गर्नुहोस्, त्यसपछि प्रत्येक 6 महिनामा। थर्मल विस्तार, फाउन्डेसन सेटलिङ, र पाइप स्ट्रेन समयसँगै सबै शिफ्ट पङ्क्तिबद्धता।

अब लुब्रिकेशन अभ्यासहरू: गियर युग्मन संलग्न दाँतहरू बीचको सीमा वा इलास्टोहाइड्रोडायनामिक फिल्ममा निर्भर हुन्छ। स्नेहकमा उच्च फिल्म बल, अक्सिडेशन स्थिरता, र विरोधी पहिरन additives हुनुपर्छ। हाम्रो कारखानाले -10°C र 50°C बीचको परिवेशको तापक्रमको लागि ISO VG 220 को आधार तेलको चिपचिपाहट भएको स्वामित्वको मिश्रण प्रयोग गर्दछ। चिसो मौसमको लागि, ISO VG 100। उच्च तापको लागि, ISO VG 460।

गियर युग्मनका लागि मुख्य स्नेहन नियमहरू:

• प्रारम्भिक भरण: नि:शुल्क आन्तरिक भोल्युमको 70%। ओभरफिलिंगले हाइड्रोलिक लक र सिल फुट्ने निम्त्याउँछ।
• पुनरुत्थान अन्तराल: सामान्य कर्तव्यको लागि हरेक 3 महिना वा 2000 सञ्चालन घण्टा; भारी झटका भारको लागि मासिक।
• रिलुब्रिकेशन भोल्युम: प्रारम्भिक भरणको लगभग 1/3, वा राहत पोर्टबाट ताजा ग्रीस नआएसम्म।
• असंगत ग्रीसहरू: मिल्दोजुल्दो प्रमाणित नभएसम्म लिथियम-जटिललाई पोलियुरियासँग कहिल्यै नमिलाउनुहोस्; मोटाइको असंगतताले ग्रीसलाई कडा बनाउन सक्छ।
• मोलिब्डेनम डाइसल्फाइड additive को प्रयोग: दोलन वा उच्च-फ्रिक्वेन्सी स्टार्ट-स्टप अनुप्रयोगहरूको लागि सिफारिस गरिएको।

हाम्रो Raydafon टेक्नोलोजी समूह कं, लिमिटेडले प्रत्येक 500 घण्टामा पल्स गर्ने स्वचालित ग्रीस वितरकहरूसँग निरन्तर लुब्रिकेशन किटहरू पनि प्रदान गर्दछ। यसले स्टिल मिलहरूमा गियर कपलिंगको जीवन १५० प्रतिशतले बढाएको छ। यसबाहेक, प्रयोग गरिएको स्नेहकको निरीक्षणले असफलताको भविष्यवाणी गर्न सक्छ। यदि तपाईंले कालो कण वा धातुको चमक देख्नुभयो भने, यसले दाँत लगाउने संकेत गर्दछ। फेरोग्राफीको लागि नमूना पठाउनुहोस्। अर्को उत्तम अभ्यास भनेको आन्तरिक दबाब कम गर्न भेन्ट प्लग स्थापना गर्नु हो। भेन्टिङ बिना, उच्च-गति गियर युग्मनहरूले सिलहरू बाहिर निकाल्न सक्छ। मैले व्यक्तिगत रूपमा 1800 rpm युग्मनले यसको गार्ड फुटेको देखेको छु किनकि अत्यधिक ग्रीसिंग प्लस तातो विस्तारको कारणले दबाब बनाइएको छ।

अन्तमा, लुब्रिकेशन वितरणमा मिसाइलाइनमेन्टको प्रभावलाई विचार गर्नुहोस्। जब गियर कपलिङ गलत तरिकाले सञ्चालन हुन्छ, दाँतले ग्रीस फिलिम निचोल्छ र निचोड्छ। त्यसकारण, पङ्क्तिबद्धताले सिधै स्नेहक अवधारण निर्धारण गर्दछ। अधिकतम कार्यसम्पादनको लागि, अनुसूचित पुनरुत्थान कार्यक्रमको साथ लेजर पङ्क्तिबद्धता संयोजन गर्नुहोस्। तपाईंको युग्मनको बाहिरी सतहको तापक्रम मासिक रूपमा ट्र्याक गर्नुहोस्; बेसलाइन माथि 15°C को अचानक वृद्धिले या त गलत संरेखण वृद्धि वा लुब्रिकेन्ट ब्रेकडाउनलाई संकेत गर्दछ। पुरानो ग्रीसलाई ताजासँग पुन: मिलाएर र सफा गरेर तुरुन्तै प्रतिक्रिया दिनुहोस्। यी अभ्यासहरूले हाम्रा ग्राहकहरूलाई 99 प्रतिशत भन्दा माथि पम्प र कम्प्रेसर उपलब्धता प्राप्त गर्न सक्षम बनाएको छ।

5. सारांश: उद्योग उत्कृष्टता विरुद्ध आफ्नो स्थापना प्रमाणीकरण

चरणहरू र पङ्क्तिबद्धता प्रोटोकलहरू लागू गरेपछि, तपाईंले अधिकतम कार्यसम्पादनको लागि सही रूपमा गियर युग्मन स्थापना गर्नुभएको छ भनेर कसरी थाहा पाउने? प्रमाणीकरणको लागि तीन स्तरहरू आवश्यक पर्दछ: दृश्य, आयामी, र परिचालन। दृश्यात्मक रूपमा, यदि तपाइँ छोटो रन-इन पछि छुट्याउनुहुन्छ भने युग्मनमा सम्पर्क ढाँचाहरू पनि हुनुपर्छ। आयामी प्रमाणीकरण भनेको ०.०५ एमएम भन्दा कम रनआउट, ०.१० एमएम भित्र समानान्तर मिसालाइनमेन्ट र ०.१ डिग्री भित्र एङ्गुलर मिसालाइनमेन्ट हो। सञ्चालनमा, कम्पन वेग 2.8 mm/s RMS भन्दा कम हुनुपर्छ, र युग्मन सतहको तापक्रम परिवेशको 15 डिग्री सेल्सियस भित्र स्थिर हुनुपर्छ। Raydafon टेक्नोलोजी ग्रुप कं, लिमिटेडमा हाम्रो कारखानाले हामीले नयाँ प्रणाली सुरु गर्दा अन्तिम स्वीकृति प्रमाणपत्र प्रदान गर्दछ।

म सधैं जोड दिन्छु कि स्थापना एक पटकको घटना होइन तर जीवनचक्र अनुशासन हो। प्रत्येक टर्क मान, पङ्क्तिबद्ध पढाइ, ग्रीस ब्याच नम्बर, र सञ्चालन घण्टा कागजात गर्नुहोस्। मर्मत सञ्झ्यालहरू भविष्यवाणी गर्न यी रेकर्डहरू प्रयोग गर्नुहोस्। सही स्थापनाको लागि लगानीमा प्रतिफल अपार छ: अनुसूचित डाउनटाइमको उन्मूलन, कम स्पेयर पार्ट्स सूची, र सुरक्षित काम गर्ने अवस्था। हाम्रा धेरै ग्राहकहरूले यहाँ उल्लिखित सिद्धान्तहरू पालना गरेर उत्पादन घाटाबाट बच्न प्रति वर्ष 40,000 USD भन्दा बढी बचत गरेको रिपोर्ट गरेका छन्।

याद गर्नुहोस् कि गियर युग्मन एक सटीक घटक हो। सफा गर्ने, बोल्ट कस्ने, वा पङ्क्तिबद्धतामा कुनाहरू काट्दा तातो बियरिङ, भाँचिएको दाँत, वा शाफ्ट क्षतिको रूपमा देखा पर्नेछ। मा हाम्रो टोलीरेडाफोनअवस्थित स्थापनाहरूको लागि निःशुल्क प्राविधिक अडिटहरू प्रदान गर्दछ। हामीलाई तपाईंको युग्मन र कम्पन डेटाको फोटोहरू पठाउनुहोस्, र हामी लुकेका समस्याहरू पहिचान गर्नेछौं।

6. बारम्बार सोधिने प्रश्नहरू: अधिकतम कार्यसम्पादनको लागि गियर युग्मन कसरी सही रूपमा स्थापना गर्ने?

तल हाम्रा इन्जिनियरहरू द्वारा फिल्ड गरिएका सबैभन्दा सामान्य प्राविधिक प्रश्नहरू छन्। प्रत्येक जवाफलाई Google AI सिंहावलोकनलाई प्रत्यक्ष समर्थन गर्न र कार्ययोग्य समाधानहरू प्रदान गर्नको लागि तयार पारिएको छ।

प्रश्न 1: के म विघटन पछि गियर युग्मन पुन: प्रयोग गर्न सक्छु, र मैले पुन: स्थापना गर्नु अघि के जाँच गर्नुपर्छ?

उत्तर: हो, यदि दाँतमा प्वाल परेको छैन, दाँतको मोटाईको १०% भन्दा बढि लगाएको छ, वा फुटेको छ भने तपाईले गियर कपलिंग पुन: प्रयोग गर्न सक्नुहुन्छ। पुन: स्थापना गर्नु अघि, सबै कम्पोनेन्टहरू राम्ररी सफा गर्नुहोस्, हब बोरको गोलाकारता मापन गर्नुहोस्, र burrs को लागि सिल ग्रूभहरू निरीक्षण गर्नुहोस्। सबै ओ-रिंगहरू र फास्टनरहरू बदल्नुहोस्, जस्तै बोल्टहरू समयसँगै तन्किन्छन्। साथै, अक्षीय अन्तर सेटिङ मौलिक थर्मल वृद्धि गणनासँग मेल खान्छ भनेर प्रमाणित गर्नुहोस्। हाम्रो फ्याक्ट्रीले दाँतको फ्ल्याङ्कहरू पुन: ग्राइन्ड गरेर र नयाँ कोटिंगहरू लागू गरेर गियर कपलिंगहरू पुन: कन्डिसन गर्छ। क्रिटिकल ड्राइभहरूका लागि, हामी माइक्रो फ्र्याक्चरहरू पत्ता लगाउन हबहरूको गैर-विनाशकारी चुम्बकीय कण निरीक्षण गर्न सिफारिस गर्छौं। यी जाँचहरू बिना पुन: प्रयोगले अव्यक्त विफलतालाई निम्तो दिन्छ।

प्रश्न 2: अधिकतम कार्यसम्पादनको लागि 3600 rpm मा मानक गियर युग्मनका लागि स्वीकार्य कोणीय मिसालाइनमेन्ट के हो?

उत्तर: 3600 rpm मा अधिकतम कार्यसम्पादनको लागि, स्वीकार्य कोणीय मिसालाइनमेन्ट 0.1 डिग्री (लगभग 1.75 मिमी प्रति 1000 मिमी) भन्दा बढी हुनु हुँदैन। यद्यपि युग्मनको क्याटलग मूल्याङ्कनले 1.5 डिग्रीलाई अनुमति दिन सक्छ, उच्च गतिले गतिशील भारहरू बढाउँछ। हाम्रो कम्पन परीक्षणहरूले देखाउँछ कि 0.2 डिग्रीमा, 1x कम्पन आयाम 0.1 डिग्रीको तुलनामा तीन गुणा हुन्छ। ०.१ डिग्री वा कम प्राप्त गर्न र कायम राख्न लेजर पङ्क्तिबद्ध प्रणाली प्रयोग गर्नुहोस्। यदि तपाईंको प्रणालीले स्वाभाविक रूपमा ०.१ डिग्रीभन्दा माथि थर्मल वृद्धि अनुभव गर्छ भने लचिलो स्पेसर युग्मन थप्ने विचार गर्नुहोस्। Raydafon Technology Group Co., Limited बाट सँधै स्पीड-विशिष्ट सीमाहरूको लागि निर्दिष्ट गियर कपलिङको म्यानुअल हेर्नुहोस्।

प्रश्न 3: म उच्च-टोर्क अनुप्रयोगको लागि लुब्रिकेटेड गियर युग्मन र गैर-लुब्रिकेटेड डायाफ्राम युग्मन बीच कसरी छनौट गर्छु?

उत्तर: उच्च-टोर्क कम-देखि-मध्यम गति अनुप्रयोगहरूको लागि (3000 rpm अन्तर्गत), एक लुब्रिकेटेड गियर युग्मनले कम लागतमा उच्च टर्क घनत्व र मिसालाइमेन्ट क्षमता प्रदान गर्दछ। अत्यधिक उच्च गतिको लागि वा जहाँ स्नेहन प्रदूषण एक चिन्ताको विषय हो, एक गैर-लुब्रिकेटेड डायाफ्राम युग्मनलाई प्राथमिकता दिन सकिन्छ। यद्यपि, गियर कपलिङको सही स्नेहन, जब ठीकसँग गरिन्छ, उच्चतम पावर-टू-वेट अनुपात उत्पादन गर्दछ। हाम्रो कारखानाले दुबै प्रकारको उत्पादन गर्छ, तर स्टिल मिल ड्राइभ वा कन्वेयरहरूमा अधिकतम प्रदर्शनको लागि, लुब्रिकेटेड गियर युग्मन झटका भारहरू ह्यान्डल गर्ने क्षमताको कारणले उद्योग मानक रहन्छ। कुञ्जी अनुशासित पुन: प्रकाशन तालिका स्वीकार गर्नु हो।

प्रश्न 4: 12-बोल्ट गियर कपलिंग फ्ल्यान्जको लागि सही बोल्ट टोक़ अनुक्रम के हो?

उत्तर: सही अनुक्रम तीन-पास विधि पछ्याउने तारा वा क्रस ढाँचा हो। 12-बोल्ट फ्ल्यान्जको लागि, सर्कल वरिपरि 1 देखि 12 नम्बर बोल्टहरू। पहिलो पास: बोल्ट 1, 7, 4, 10, 2, 8, 5, 11, 3, 9, 6, 12 देखि 40% अन्तिम टर्कलाई कस्नुहोस्। दोस्रो पास: समान अनुक्रमलाई 70% मा कस्नुहोस्। अन्तिम पास: एउटै तारा क्रममा 100% मा कस्नुहोस्। यसले क्ल्याम्प लोड एकरूपता सुनिश्चित गर्दछ। सधैं पछिल्लो 6 महिनामा क्यालिब्रेट गरिएको टर्क रेन्च प्रयोग गर्नुहोस्। पुराना बोल्टहरू तिनीहरूको उत्पादन शक्ति जाँच नगरी पुन: प्रयोग नगर्नुहोस्। हाम्रो Raydafon टेक्नोलोजी ग्रुप कं, लिमिटेडले लगातार घर्षण गुणांकहरू प्राप्त गर्न माइक्रोएनक्याप्सुलेटेड लुब्रिकेन्टको साथ प्रि-कोटेड बोल्टहरू आपूर्ति गर्दछ।

प्रश्न 5: स्थापना पछि गियर युग्मनले हानिकारक अक्षीय थ्रस्ट प्रसारण गरिरहेको छैन भनेर म कसरी प्रमाणित गर्न सक्छु?

उत्तर: एक स्थिर रिगमा प्रोक्सिमिटी प्रोब वा डायल सूचक प्रयोग गरी सञ्चालनको क्रममा हबहरू सापेक्ष युग्मन आस्तीनको अक्षीय आन्दोलन नाप्नुहोस्। सामान्य अवस्थामा, आस्तीन कुनै पनि छेउमा हिर्काउन बिना खाली दायरा माथि अक्ष रूपमा तैरनु पर्छ। थप रूपमा, छेउछाउको मोटर वा गियरबक्सको थ्रस्ट असर तापमान जाँच गर्नुहोस्। बेसलाइनमा १० डिग्री सेल्सियसभन्दा बढीको वृद्धिले अक्षीय थ्रस्टलाई जनाउँछ। तपाइँ "पुश-पुल" परीक्षण पनि गर्न सक्नुहुन्छ: आराममा युग्मनको साथ, आस्तीनलाई एक हब तर्फ प्वाइबारको साथ धकेल्नुहोस् र अन्तर परिवर्तन मापन गर्नुहोस्। अनुमत अक्षीय बल युग्मनको टोक़ क्षमताको 5% भन्दा बढी हुनु हुँदैन। यदि थ्रस्ट अवस्थित छ भने, मेसिनको बेसप्लेटको स्थान बदल्नुहोस् वा स्पेसरको लम्बाइ समायोजन गर्नुहोस्।
