स्ट्याकर टेलिस्कोपिक सिलिन्डर पुग्नुहोस्
  • स्ट्याकर टेलिस्कोपिक सिलिन्डर पुग्नुहोस्स्ट्याकर टेलिस्कोपिक सिलिन्डर पुग्नुहोस्
  • स्ट्याकर टेलिस्कोपिक सिलिन्डर पुग्नुहोस्स्ट्याकर टेलिस्कोपिक सिलिन्डर पुग्नुहोस्

स्ट्याकर टेलिस्कोपिक सिलिन्डर पुग्नुहोस्

Raydafon ले 200 mm देखि 220 mm को मानक बोर व्यास, 150 mm देखि 180 mm सम्मको रड व्यास, 8000 mm सम्म अधिकतम स्ट्रोक र 30 MPa को अधिकतम काम गर्ने दबाबको साथ, पहुँच स्ट्याकर बूमको लागि बहु-चरण टेलिस्कोपिक हाइड्रोलिक सिलिन्डरहरू उत्पादन गर्दछ। नेस्टेड स्टेज डिजाइनले कम्प्याक्ट क्लोज्ड लम्बाइबाट लामो टेलिस्कोपिक स्ट्रोक उत्पादन गर्छ, र सबैभन्दा ठूलो स्टेजले लिफ्टको सुरुमा उच्चतम बल प्रदान गर्दछ — सिलिन्डर आउटपुट बूमको लोड कर्भमा मिल्छ। OEM फिटमेन्टको रूपमा वा मूल रेखाचित्रमा बनाइएको प्रतिस्थापन इकाईको रूपमा आपूर्ति गरिएको, स्टेज गणना, माउन्टिंग व्यवस्था र पोर्ट स्थितिहरू सहित। निङ्बो, चीनमा रहेको Raydafon को आफ्नै कारखानामा उत्पादन गरिएको, सिल किटहरू र स्पेयर कम्पोनेन्टहरू छुट्टै उपलब्ध छन्। मेसिनको मोडल, बोर र रडको व्यास, आवश्यक स्ट्रोक, काम गर्ने दबाब र माउन्टिङ प्रकार २४ घण्टाभित्र उद्धरणको लागि पठाउनुहोस्।

रिच स्ट्याकर टेलिस्कोपिक सिलिन्डर — बोर २००–२२० मिमी, स्ट्रोक ८००० मिमीसम्म

कन्टेनर पहुँच स्ट्याकरहरूको बूमको लागि बहु-चरण टेलिस्कोपिक हाइड्रोलिक सिलिन्डर। पाँच वा बढी विस्तारित चरणहरूले छोटो बन्द लम्बाइलाई लामो कार्य स्ट्रोकमा रूपान्तरण गर्दछ, त्यसैले स्प्रेडरलाई लामो, भारी एकल-चरण सिलिन्डर बिना उचाइमा र पहुँचमा सही रूपमा राख्न सकिन्छ। Raydafon द्वारा Ningbo, चीन मा निर्मित, र OEM फिटमेन्ट को रूप मा वा चित्र को एक प्रतिस्थापन इकाई को रूप मा आपूर्ति।

  • 200-220 मिमीबोर व्यास
  • 150-180 मिमीरड व्यास
  • ≤ 8000 मिमीअधिकतम स्ट्रोक
  • 30 एमपीएअधिकतम काम दबाव
  • टेलिस्कोपिकबहु-चरण बूम ड्राइव

रिच स्ट्याकर टेलिस्कोपिक सिलिन्डर निर्माता — बोर २००–२२० मिमी, स्ट्रोकदेखि ८००० मिमी

यो सिलिन्डर पहुँच स्ट्याकर बूमको लागि रैखिक ड्राइभ हो: हाइड्रोलिक दबाब सबैभन्दा ठूलो चरणमा प्रवेश गर्दछ, र प्रत्येक क्रमिक चरण कम्प्याक्ट बन्द लम्बाइबाट लामो, नियन्त्रित स्ट्रोक दिनको लागि क्रमबद्ध रूपमा विस्तार हुन्छ। त्यो टेलिस्कोपिङ कार्यले बूमलाई उठाउन, विस्तार गर्न र समात्न अनुमति दिन्छ जब स्प्रेडर कन्टेनरमा राखिएको हुन्छ - यो अपरेशनले प्रति सिफ्टमा कतिवटा कन्टेनरहरू टर्मिनल सर्छ भन्ने निर्णय गर्दछ।

Raydafon ले OEM र aftermarket आपूर्तिका लागि चीनको Ningbo मा रहेको आफ्नै कारखानामा यो सिलिन्डर उत्पादन गर्छ। मानक बोर व्यास 200 mm देखि 220 mm रड व्यास 150 mm देखि 180 mm सम्म, अधिकतम स्ट्रोक 8000 mm सम्म र 30 MPa को अधिकतम कार्य दबाव हुन्छ। यदि तपाईंको मेसिनले फरक चरण संयोजन वा माउन्टिंग व्यवस्था प्रयोग गर्दछ भने, मूल रेखाचित्र वा मेसिन मोडेल पठाउनुहोस् र हामी यसलाई मिलाउनेछौं। एउटै कारखानाबाट सम्बन्धित हाइड्रोलिक सिलिन्डरहरू फराकिलो समावेश छन्टेलिस्कोपिक हाइड्रोलिक सिलिन्डरहरूदायरा रमोबाइल क्रेन हाइड्रोलिक सिलिन्डरपरिवार।

प्राविधिक विनिर्देशहरू

  • उत्पादन नामस्ट्याकर टेलिस्कोपिक सिलिन्डर पुग्नुहोस्
  • कार्यबूमको रैखिक टेलिस्कोपिक आन्दोलन
  • बोर व्यास200 मिमी - 220 मिमी
  • रड व्यास150 मिमी - 180 मिमी
  • अधिकतम स्ट्रोक≤ 8000 मिमी (दूरबीन विस्तार लम्बाइ)
  • अधिकतम दबाव30 एमपीए कार्य दबाव
  • आवेदनस्ट्याकर पुग्नुहोस्
  • माउन्ट गर्दैमेसिन रेखाचित्रमा - पिन, फ्ल्यान्ज वा क्लीभिस व्यवस्था
  • अनुकूलनस्टेज गणना, स्ट्रोक, बोर, रड, माउन्टिंग र पोर्ट स्थिति

मानक पहुँच स्ट्याकर टेलिस्कोपिक सिलिन्डरको लागि विशिष्टता पाना।

वस्तु विशिष्टता
उत्पादन नाम स्ट्याकर टेलिस्कोपिक सिलिन्डर पुग्नुहोस्
सुविधाहरू बूमको रैखिक टेलिस्कोपिक आन्दोलनलाई महसुस गर्छ
बोर व्यास 200 मिमी - 220 मिमी
रड व्यास 150 मिमी - 180 मिमी; अधिकतम स्ट्रोक ≤ 8000 मिमी
दबाब अधिकतम 30 एमपीए
अनुप्रयोगहरू स्ट्याकर पुग्नुहोस्

कृपया स्ट्रोक र दबाबमा ध्यान दिनुहोस्:8000 mm फिगर भनेको सिलिन्डरको टेलिस्कोपिक स्ट्रोक हो, मेसिनको लिफ्ट उचाइ होइन — समग्र लिफ्टिङ उचाइ तपाईंको विशिष्ट पहुँच स्ट्याकरको बूम ज्यामितिमा निर्भर गर्दछ। 30 MPa फिगर सिलिन्डरको अधिकतम काम गर्ने दबाव हो; तपाईंको मेसिनको हाइड्रोलिक प्रणालीको मूल्याङ्कन गरिएको दबाब पुष्टि गर्नुहोस् ताकि सिलिन्डरले वास्तवमा सेवामा देख्न सक्ने दबाब विरुद्ध चयन गरिएको छ।

कसरी टेलिस्कोपिक सिलिन्डर पहुँच स्ट्याकरमा काम गर्दछ

एक टेलिस्कोपिक सिलिन्डर एकल-स्टेज सिलिन्डरबाट एक महत्त्वपूर्ण तरिकामा भिन्न हुन्छ: एउटा पिस्टन र एउटा रडको सट्टा, यसले क्रमबद्ध रूपमा विस्तार हुने नेस्टेड चरणहरूको श्रृंखला प्रयोग गर्दछ। सबैभन्दा ठूलो स्टेजमा सबैभन्दा ठूलो प्रभावकारी क्षेत्र हुन्छ र त्यसले उच्चतम बल उत्पादन गर्छ, त्यसैले लिफ्टको सबैभन्दा ठूलो भाग — भारलाई तोडेर माथितिर बूम सुरु गर्ने — सबैभन्दा यांत्रिक फाइदाको साथ स्टेजद्वारा ह्यान्डल गरिन्छ। चरणहरू विस्तार हुँदा, प्रभावकारी क्षेत्र घट्दै जान्छ र यात्रा बढ्दै जाँदा बल घट्छ, जुन बूमको लोड पल बढ्दै जाँदा परिवर्तन हुने तरिकासँग मेल खान्छ।

त्यो व्यवस्थाले प्याकेजिङ समस्या पनि समाधान गर्छ। 8-मिटर स्ट्रोक भएको एकल-स्टेज सिलिन्डरलाई यसको स्ट्रोकको नजिक पुग्न बन्द लम्बाइ चाहिन्छ, जुन बूममा कहिल्यै फिट हुँदैन। नेस्टेड चरणहरूले बन्द लम्बाइको एक अंशबाट समान स्ट्रोक दिन्छ, त्यसैले पहुँच स्ट्याकरहरू, मोबाइल क्रेनहरू र टिपर ट्रेलरहरूले लामो एकल-चरणको सट्टा टेलिस्कोपिक सिलिन्डरहरू प्रयोग गर्छन्।

दुई डिजाइन विवरणहरू यस अनुप्रयोगमा सेवा जीवन निर्धारण गर्दछ। पहिलो सील हो: प्रत्येक चरणले आफ्नै सील सेट र गाईड बोक्छ, र चरण-देखि-चरण फिट पङ्क्तिबद्ध हुनुपर्छ ताकि सिलहरू साइडवेमा लोड हुँदैनन्। दोस्रो सतहको अवस्था हो: खुला रड र स्टेज सतहहरू सीलहरू विरुद्ध दौडिन्छन्, त्यसैले ग्रिट वा झुकेको चरणबाट स्कोर गर्दा सीधै चुहावटमा जान्छ। सही फिल्टरेशन र वाइपर सिलहरूको नियमित निरीक्षणले सिलिन्डर जत्तिकै महत्त्वपूर्ण हुन्छ जब मेसिनले पोर्टमा लामो सिफ्टहरू चलाउँछ।

उत्पादन विवरण

हामीले उत्पादन गरेको पहुँच स्ट्याकर टेलिस्कोपिक सिलिन्डरका फोटोहरू — स्टेज व्यवस्था, रड सतह र माउन्टिङ इन्टरफेस।

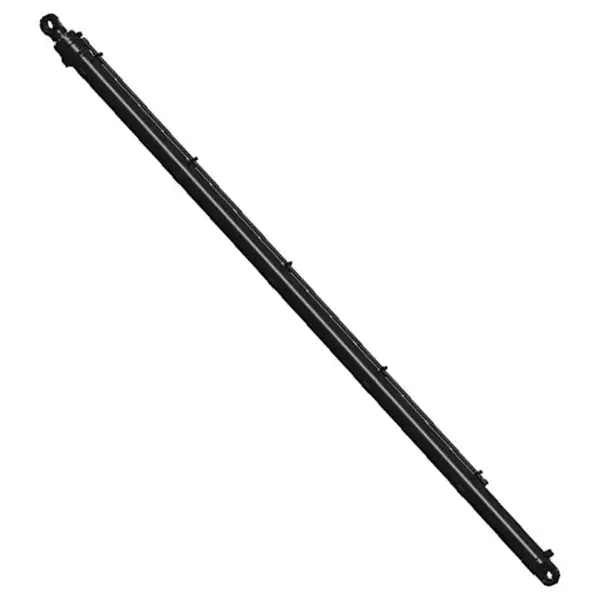

Reach stacker telescopic cylinder showing nested stages and rod surface
स्ट्याकर टेलिस्कोपिक सिलिन्डरमा पुग्नुहोस् — नेस्टेड चरणहरू, रड सतह र माउन्टिंग इन्टरफेस।

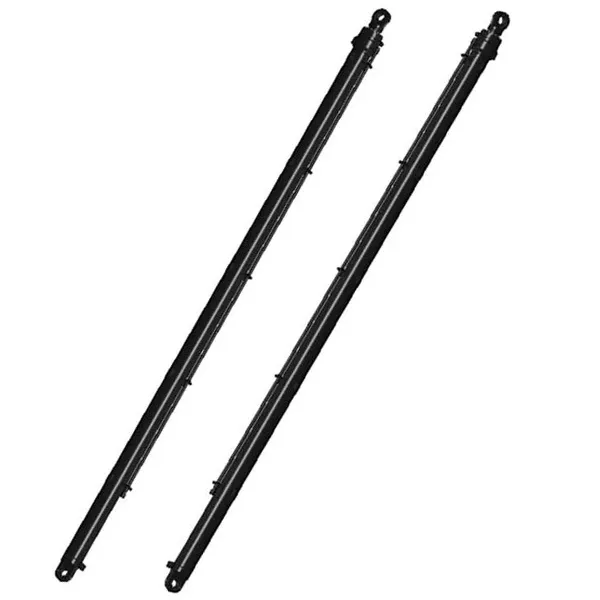

Multi-stage telescopic hydraulic cylinder for a reach stacker boom
पहुँच स्ट्याकर बूम अनुप्रयोगहरूको लागि बहु-चरण टेलिस्कोपिक हाइड्रोलिक सिलिन्डर।
Reach stacker telescopic cylinder before packing and shipment
एसेम्बल गरिएको सिलिन्डर निरीक्षण गरी ढुवानीको लागि तयार भयो।
Reach stacker telescopic cylinder stage detail and seal arrangement
टेलिस्कोपिक सिलिन्डरको स्टेज विवरण र सील व्यवस्था।

उत्पादन लाभहरू

  • छोटो बन्द लम्बाइबाट लामो पहुँचबहु-चरण निर्माणले 8000 एमएम सम्म स्ट्रोक प्रदान गर्दछ जब कि रिट्र्याक्टेड सिलिन्डर बूमको साथ कम्प्याक्ट राख्छ, त्यसैले मेसिनले लामो, भारी एकल-स्टेज सिलिन्डर बोक्न बिना स्प्रेडरलाई उचाइ र दूरीमा राख्न सक्छ।
  • लिफ्टलाई आवश्यक पर्ने ठाउँमा बल गर्नुहोस्सबैभन्दा ठूलो चरणले लिफ्टको सुरुमा उच्चतम बल प्रदान गर्दछ, जब बूममा लोड क्षण सबैभन्दा ठूलो हुन्छ, र साना चरणहरूले यात्रा प्रदान गर्दछ। त्यो मेसिनको वास्तविक लोड कर्भमा सिलिन्डर आउटपुटसँग मेल खान्छ।
  • भारी कन्टेनर कर्तव्यको लागि निर्मितसिलिन्डर उच्च-गुणस्तरको विशेष स्टिलबाट उत्पादन गरिएको हो र पोर्ट सञ्चालनको निरन्तर कार्य चक्रको लागि डिजाइन गरिएको छ, सीलिङ व्यवस्थाको साथमा लामो समयसम्म लोडको सट्टा समय-समयमा प्रयोगको लागि निर्दिष्ट गरिएको छ।
  • कारखाना-सीधा आपूर्तिसिलिन्डर Raydafon को आफ्नै कारखानामा निर्माण र एसेम्बल गरिन्छ, त्यसैले तपाईं र उत्पादन बीच कुनै व्यापारिक मार्जिन छैन, र रेखाचित्र, सिल र स्पेयर पार्ट्स मेसिनको जीवनको लागि उपलब्ध रहन्छ।
  • तपाईंको मेसिनको रेखाचित्रमा बनाइएकोबोर, रड, स्ट्रोक, स्टेज गणना, माउन्टिङ व्यवस्था र पोर्ट स्थितिहरू मूल रेखाचित्रमा उत्पादन गर्न सकिन्छ, जुन प्रतिस्थापन एकाइहरूको लागि महत्त्वपूर्ण छ जहाँ माउन्टिंग इन्टरफेस अवस्थित बूमसँग मेल खान्छ।
  • लोडिङ र अनलोडिङ चक्र छोटो पार्छस्प्रेडरको सही, दोहोर्याउन मिल्ने स्थितिले कन्टेनरलाई क्वे वा डेकबाट उठाउन र कम चालहरूमा सेट गर्न अनुमति दिन्छ, प्रत्येक जहाजले बर्थमा बिताएको समय र टर्मिनलमा सडक सवारीहरूको प्रतीक्षा समय काट्छ।

थकान लाइफ, सिल लाइफ र अधिकतम बल बोर, प्रेसर, ड्युटी साइकल र मेसिनको हाइड्रोलिक सर्किटमा कति राम्रोसँग प्रदूषण नियन्त्रण गरिन्छ भन्ने कुरामा निर्भर गर्दछ। हामीलाई मेसिनको मोडेल, काम गर्ने दबाब र आवश्यक स्ट्रोक दिनुहोस्, र हामी सिलिन्डर कन्फिगरेसनलाई लोड विरुद्ध पुष्टि गर्नेछौं जुन यसले वास्तवमा देख्नेछ।

अनुप्रयोगहरू

प्राथमिक अनुप्रयोग कन्टेनर पहुँच स्ट्याकरको बूम हो, तर एउटै टेलिस्कोपिक सिलिन्डर प्रकार प्रयोग गरिन्छ जहाँ मोबाइल मेसिनमा छोटो माउन्ट लम्बाइबाट लामो स्ट्रोक उत्पादन गर्नुपर्दछ।

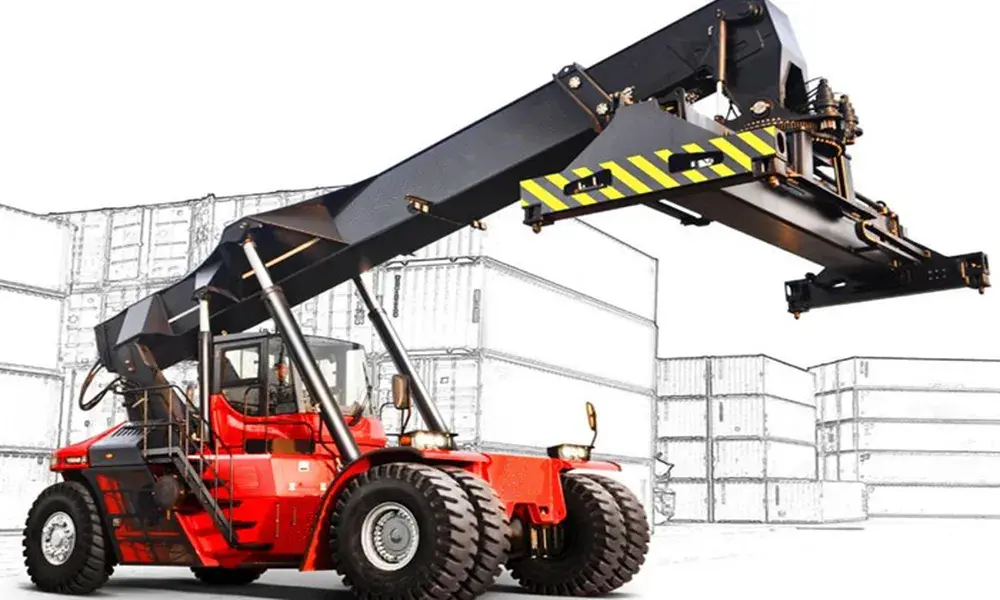

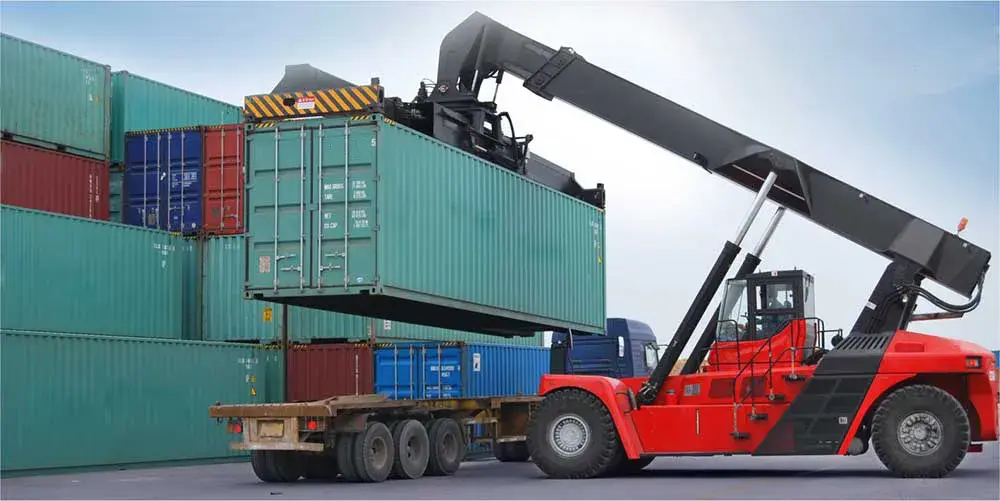

Reach stacker telescopic cylinder installed on a container handling machine boom
कन्टेनर ह्यान्डलिंग मेसिनमा सेवामा स्टेकर टेलिस्कोपिक सिलिन्डर पुग्नुहोस्।

पोर्ट र कन्टेनर टर्मिनल

बूम लिफ्ट र पहुँच स्ट्याकरहरूमा विस्तार लगातार शिफ्ट सञ्चालन अन्तर्गत क्वे, यार्ड र सडक सवारीहरू बीच कन्टेनरहरू सार्दै।

रसद यार्ड र गोदामहरू

बाक्लो स्ट्याकिङ ह्यान्डल गर्ने मेशिनहरू जहाँ स्प्रेडरलाई चेसिसलाई पुन: स्थान नदिइकन उचाइ र दूरीमा सही रूपमा राखिएको हुनुपर्छ।

ट्रान्सशिपमेन्ट र फ्रेट स्टेशनहरू

उच्च-टर्नओभर सञ्चालनहरू जहाँ लोडिङ र अनलोडिङ चक्रहरू दिनभर दोहोरिन्छन् र सिलिन्डरको विश्वसनीयताले प्रत्यक्ष रूपमा थ्रुपुट निर्धारण गर्दछ।

मोबाइल क्रेनहरू

टेलिस्कोपिक बूम विस्तार, जहाँ एउटै चरण सिद्धान्तले यातायात योग्य बन्द लम्बाइबाट लामो पहुँच उत्पादन गर्दछ।

टिपर र ट्रेलर उपकरण

टिपिङ बडीहरू र प्लेटफर्म उठाउनको लागि बहु-चरण लिफ्टिङ सिलिन्डरहरू, जहाँ स्ट्रोक उपलब्ध माउन्ट स्पेसको तुलनामा लामो हुन्छ।

प्रतिस्थापन र रिट्रोफिट

मौलिक रेखाचित्र वा मापन गरिएको नमूना विरुद्ध उत्पादन गरिएको अवस्थित पहुँच स्ट्याकरमा पहिरिएको वा क्षतिग्रस्त बूम सिलिन्डरको प्रत्यक्ष प्रतिस्थापन।

क्रेता FAQ

  • यो स्ट्याकर टेलिस्कोपिक सिलिन्डर कभरमा कुन बोर, स्ट्रोक र दबाब पुग्छ?मानक बोर व्यास 200 mm देखि 220 mm, रड व्यास 150 mm देखि 180 mm सम्म, अधिकतम स्ट्रोक 8000 mm सम्म र अधिकतम कार्य दबाव 30 MPa छ। समग्र लिफ्टिङ उचाइ तपाईको मेसिनको बूम ज्यामितिमा निर्भर गर्दछ, एक्लै स्ट्रोकमा होइन, त्यसैले निर्दिष्ट गर्दा दुवै पुष्टि गर्नुहोस्।
  • यो सिलिन्डर OEM भाग वा प्रतिस्थापन हो?यो Raydafon द्वारा आफ्नै कारखानामा निर्मित छ र मेशिन निर्माणकर्ताहरूको लागि OEM फिटमेन्ट वा पहिले नै सेवामा रहेका मेसिनहरूको लागि प्रतिस्थापन इकाईको रूपमा आपूर्ति गर्न सकिन्छ। प्रतिस्थापनको लागि, मूल रेखाचित्र, मेसिन मोडेल वा असफल सिलिन्डरको मापन आयामहरू पठाउनुहोस्।
  • मलाई कसरी थाहा छ कि माउन्टिङले मेरो बूमसँग मेल खान्छ?माउन्टिङ पोर्ट पोजिसनको साथमा रेखाचित्रमा बनाइन्छ — पिन, फ्ल्यान्ज वा क्लीभिस व्यवस्था। रेखाचित्र वा अवस्थित सिलिन्डरको तस्बिर यसको प्रमुख आयामहरूसँग पठाउनुहोस् र हामी उद्धरण गर्नु अघि इन्टरफेस पुष्टि गर्नेछौं।
  • तपाईलाई के जानकारी उद्धृत गर्न आवश्यक छ?मेसिनको मोडल, बोर र रडको व्यास, आवश्यक स्ट्रोक, काम गर्ने दबाब, स्टेज गणना यदि यो बहु-चरण डिजाइन, माउन्टिंग प्रकार र मात्रा हो। यी मध्ये धेरै हामीले सोधपुछको साथ प्राप्त गर्छौं, हामी छिटो डिजाइन र मूल्य पुष्टि गर्न सक्छौं।
  • टेलिस्कोपिक सिलिन्डरको सेवा जीवनलाई के असर गर्छ?हाइड्रोलिक तेलको सफाई, वाइपर सीलहरूको अवस्था र व्यक्तिगत चरणहरूको पङ्क्तिबद्धता मुख्य कारकहरू हुन्। प्रदूषण वा स्कोर गरिएको स्टेज सतहले सिलहरूलाई क्षति पुर्‍याउँछ र चुहावट निम्त्याउँछ, त्यसैले निस्पंदन र नियमित निरीक्षणले सिलिन्डर विशिष्टता जत्तिकै महत्त्वपूर्ण हुन्छ।
  • नेतृत्व समय के हो र स्पेयर सिलहरू आपूर्ति गर्न सकिन्छ?सिलिन्डर अवस्थित रेखाचित्रसँग मेल खान्छ वा नयाँ कन्फिगरेसन चाहिन्छ, र सामान्यत: सोधपुछ प्राप्त गरेको 24 घण्टा भित्र उद्धरणको साथ पुष्टि हुन्छ भन्ने कुरामा नेतृत्व समय निर्भर गर्दछ। सिल किटहरू र प्रतिस्थापन कम्पोनेन्टहरू छुट्टै आपूर्ति गर्न सकिन्छ ताकि सिल असफल भएपछि मेसिनलाई सेवामा फिर्ता गर्न सकिन्छ।

सम्बन्धित उत्पादनहरू र थप पढाइ

रिच स्ट्याकर टेलिस्कोपिक सिलिन्डर उद्धरण अनुरोध गर्नुहोस्

मेसिनको मोडल, बोर र रडको व्यास, आवश्यक स्ट्रोक, काम गर्ने दबाब, माउन्टिङ प्रकार र मात्रा — वा मूल रेखाचित्र पठाउनुहोस्। हामी तपाईंको बूम विरुद्ध कन्फिगरेसन पुष्टि गर्छौं र 24 घण्टा भित्र मूल्य र नेतृत्व समयको साथ जवाफ दिन्छौं।

अब सोधपुछ पठाउनुहोस्

* 8000 मिमी फिगर सिलिन्डर स्ट्रोक हो, मेसिन लिफ्ट उचाइ होइन। कृपया अर्डर गर्नु अघि तपाईंको हाइड्रोलिक प्रणालीको मूल्याङ्कन कार्य दबाव र माउन्टिंग आयामहरू पुष्टि गर्नुहोस्।
