फोर्कलिफ्ट टिल्ट सिलिन्डर
  • फोर्कलिफ्ट टिल्ट सिलिन्डरफोर्कलिफ्ट टिल्ट सिलिन्डर
  • फोर्कलिफ्ट टिल्ट सिलिन्डरफोर्कलिफ्ट टिल्ट सिलिन्डर
  • फोर्कलिफ्ट टिल्ट सिलिन्डरफोर्कलिफ्ट टिल्ट सिलिन्डर

फोर्कलिफ्ट टिल्ट सिलिन्डर

Raydafon फोर्कलिफ्ट टिल्ट सिलिन्डर 1.5-18 टन फोर्कलिफ्टहरूमा फोर्क मास्ट टिल्ट नियन्त्रणको लागि अनुकूलित-डिजाइन गरिएको हाइड्रोलिक सिलिन्डर हो। मिल्दो पिस्टन, सिलिन्डर बडी, रड र सिल सेटको साथ उच्च-शक्तिको स्टीलबाट निर्मित। कार्य दबाव 7-14 MPa, लोड अन्तर्गत कुनै दबाव उतार-चढ़ाव छैन। मानक बोर व्यास 60-100 मिमी, रड व्यास 25-40 मिमी, स्ट्रोक 32-193 मिमी। स्क्रू फिक्सेसन र रिटेनिङ रिङ जडानले मास्ट नहटाई मिनेटमा तेल सिल प्रतिस्थापन गर्न अनुमति दिन्छ। गोदाम, कारखाना र पोर्ट सञ्चालनको लागि उपयुक्त। अनुकूलन बोर, स्ट्रोक र स्थापना दूरी OEM फोर्कलिफ्ट ब्रान्डहरूको लागि उपलब्ध छ। MOQ 50 एकाइहरू, 25-35 दिन बल्क नेतृत्व समय। फोर्कलिफ्ट मोडेल, बोर/स्ट्रोक आवश्यकता र उद्धरणको लागि मात्रा पठाउनुहोस्।
Raydafon OEM · फोर्कलिफ्ट स्पेयर पार्ट्स

१.५-१८ टन फोर्कलिफ्टका लागि कस्टम फोर्कलिफ्ट टिल्ट सिलिन्डर — OEM निर्माता प्रत्यक्ष आपूर्ति

फोर्कलिफ्ट टिल्ट सिलिन्डर हाइड्रोलिक कम्पोनेन्ट हो जसले मास्ट र फोर्कको अगाडि र पछाडि झुकाव नियन्त्रण गर्दछ। Raydafon ले 1.5-18 टन फोर्कलिफ्टहरूको लागि उच्च-शक्तिको स्टील र एक मिल्दो पिस्टन / रड / सिल सेट प्रयोग गरेर टिल्ट सिलिन्डरहरू निर्माण गर्दछ। लोड अन्तर्गत 7-14 MPa मा काम गर्ने दबाव स्थिर छ। स्क्रू फिक्सेसन र रिटेनिङ रिङ जडानले मास्ट नहटाई मिनेटमा तेल सिल प्रतिस्थापन गर्न अनुमति दिन्छ। गोदाम लोडिङ, कारखाना लिफ्टिङ र पोर्ट कारोबारको लागि उपयुक्त।

Forklift tilt cylinder Raydafon OEM manufacturer 1.5-18 टन
7-14 MPa कामको दबाब
Φ60-100 मिमी बोर व्यास
Φ२५-40 मिमी रड व्यास
32-193 मिमी स्ट्रोक
3.4-22 किलो एकाइ वजन
उत्पादन शरीर रचना

टिल्ट सिलिन्डर भित्र - 25 मिल्दो भागहरू

सिलिन्डर कमोडिटी हार्डवेयरबाट एसेम्बल गरिएको छैन। पिस्टन, सिलिन्डर बडी, पिस्टन रड र सिल सेट एक सेटको रूपमा मिलाइन्छ, जसरी एक अनुभवी फिटरले मिलाइएको जोडीलाई हातले फिनिस गर्दछ। यसैले सिलिन्डर ग्रन्थीको दबाब नगुमाई वर्षौंसम्म उच्च दबावमा स्थिर रूपमा चल्छ।

विभिन्न फोर्कलिफ्ट टनेजहरूले विभिन्न भित्री व्यास र स्ट्रोकहरू प्रयोग गर्छन्, त्यसैले झुकाव सिलिन्डर मोडेल ट्रकसँग मिल्नुपर्छ। Raydafon स्टक गर्दछ र QA20V500 बाट A45M300 सम्म सात मानक मोडेलहरू उत्पादन गर्दछ, र ग्राहक रेखाचित्र विरुद्ध अनुकूलन मोडेल उत्पादन गर्न सक्छ। ट्रकहरूको लागि जसको सट्टा ठाडो लिफ्ट प्रकार्य चाहिन्छ, Raydafon ले उत्पादन गर्दछफोर्कलिफ्ट लिफ्ट सिलिन्डर.

Forklift tilt cylinder parts anatomy

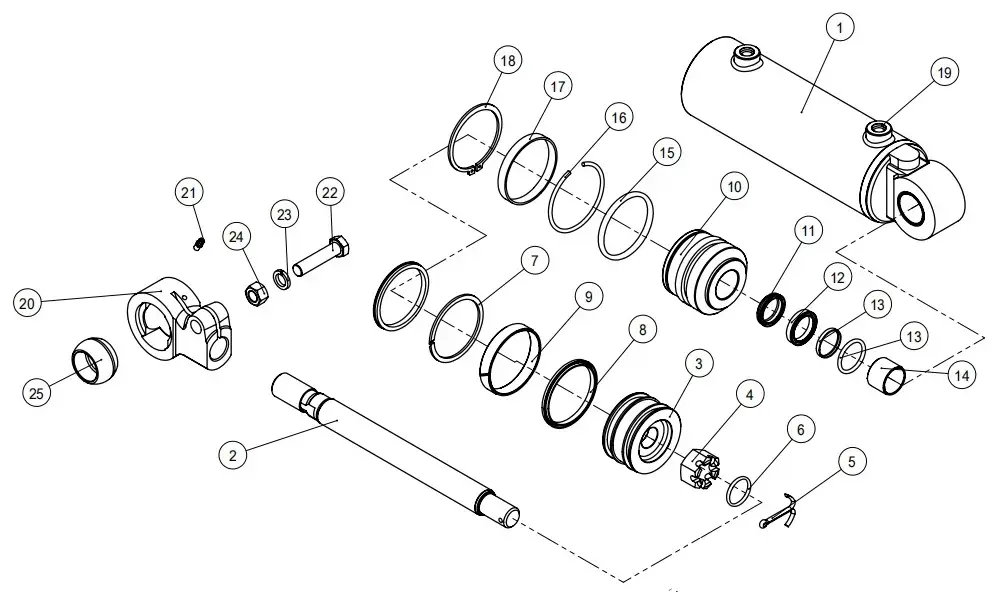

संख्यात्मक भागहरू रेखाचित्र - 25 मिल्दो भागहरू

25-भाग घटक सूची

विस्फोट दृश्यसँग मेल खाने भागहरू तल अंकित छन्। 1-25 नम्बरहरू माथिको रेखाचित्रसँग मेल खान्छ।

01सिलिन्डर हाउसिंग एसी
02पिस्टन रड
03पिस्टन
04हेक्स नट
05कोटर पिनहरू
06ओ-रिंग
07ब्याक-रिङ
08प्वाल सील
09घण्टी लगाउनुहोस्
10गाइड बुश
11डस्ट वाइपर
12U-Ring
13रड सील
14डु बुश
15ओ-रिंग
16गोलो तार
17कुञ्जी रिंग
18शाफ्टको लागि सर्कलहरू
19प्लग
20क्लीभिस
21ग्रीस निप्पल
22बोल्ट
23वसन्त धुनेहरू
24नट
25गोलाकार असर

मानक मोडेल म्याट्रिक्स - सात बोर/स्ट्रोक संयोजन

तपाईंको फोर्कलिफ्ट टनेज र माउन्टिंग ढाँचासँग मेल खाने मोडेल छनौट गर्नुहोस्, वा अनुकूलन निर्माणको लागि तपाईंको OEM रेखाचित्र पठाउनुहोस्। तल सूचीबद्ध सबै मोडेलहरू समान मेल खाएको पिस्टन / रड / सिल वास्तुकला साझा गर्दछ।

रेखाचित्र नम्बर बोर ΦD रड Φd स्ट्रोक एस स्थापना गर्नुहोस्। एल दबाब पोर्ट वजन
QA20V500-405000-000 Φ60 Φ३० 32 109 18 MPa 2-M14×1.5 3.4 किलो
S16N450-600000-001Z Φ63 Φ२५ 55 368 18.1 MPa 2-G1/4 8.2 किलो
RTE35M300-600000-500 Φ85 ३५ 180 565 18.1 MPa 2-M16×1.5 17 किलो
A15N450-600000AZ Φ65 Φ२५ 109 514 18.1 MPa 2-G1/4 11.6 किलो
A30M300-600000-000B Φ70 Φ३० 156 453 18.1 MPa 2-G1/4 12 किलो
A35M300-600000-000C Φ80 Φ३० 156 456.5 18.1 MPa 2-G1/4 13 किलो
A45M300-600000Z Φ१०० Φ40 193 498 18.1 MPa 2-M16×1.5 22 किलो

आफ्नो मोडेल फेला पार्न सक्नुहुन्न? OEM रेखाचित्र नम्बर वा भौतिक नमूना पठाउनुहोस्। Raydafon रिभर्स-इन्जिनियरहरू, नमूना उत्पादन गर्दछ र उही रेखाचित्रमा ब्याच उद्धरण गर्दछ। फराकिलो फोर्कलिफ्ट हाइड्रोलिक सिलिन्डर दायराको लागि, हेर्नुहोस्फोर्कलिफ्ट हाइड्रोलिक सिलिन्डरश्रेणी।

Forklift tilt cylinder dimension drawing 1

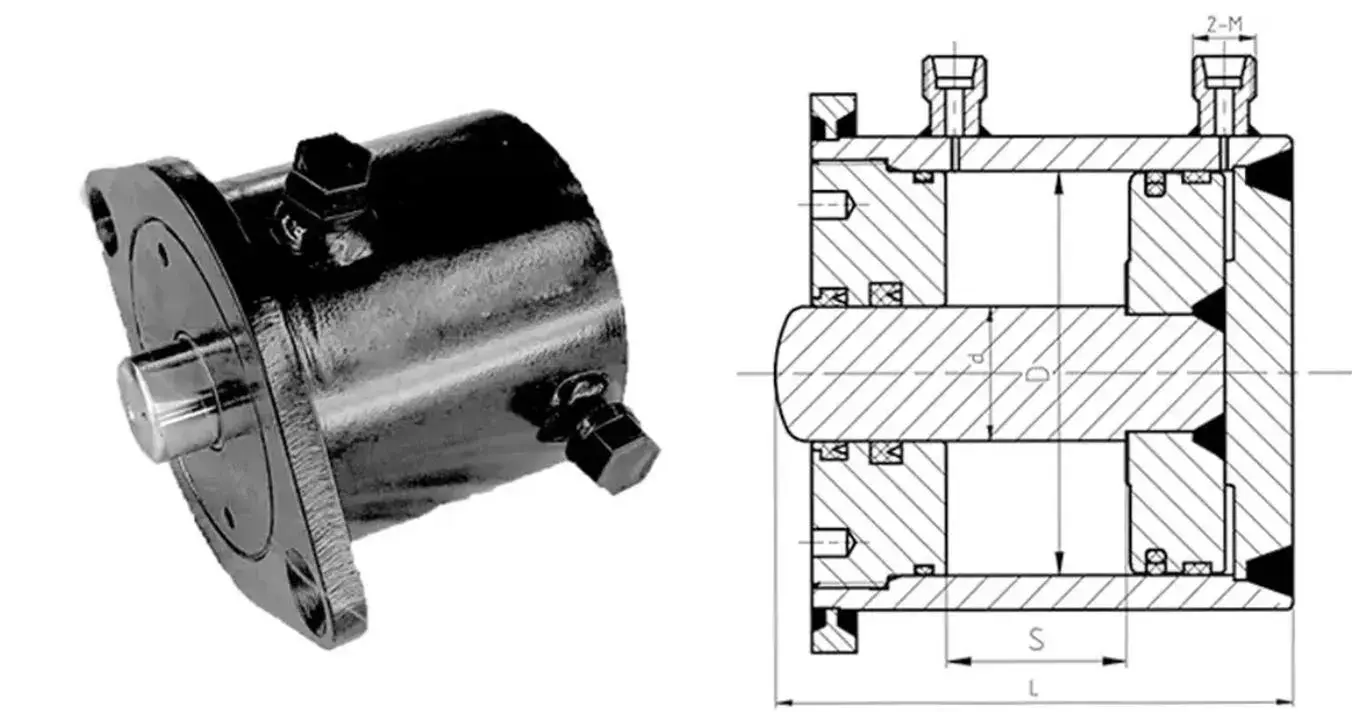

मोडेल QA20V500-405000-000 · Φ60 × Φ30 × 32 स्ट्रोक
Forklift tilt cylinder dimension drawing 2

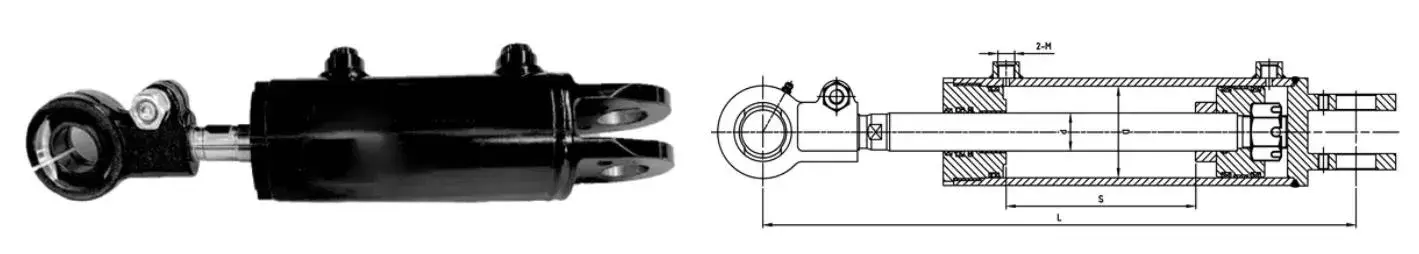

मोडेलहरू S16N450 / RTE35M300 / A15N450
Forklift tilt cylinder dimension drawing 3

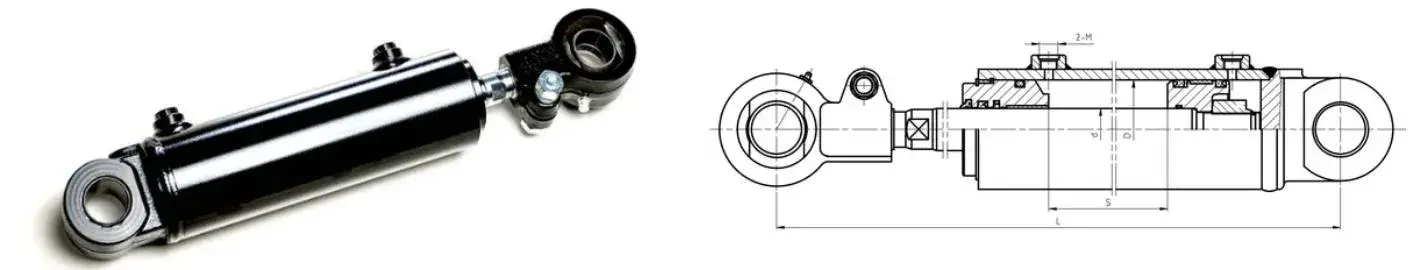

मोडेलहरू A30M300 / A35M300 / A45M300
Forklift tilt cylinder dimension drawing overview
स्थापना सिंहावलोकन - माउन्टिंग ढाँचा र इन्टरफेस आयामहरू
कार्य सिद्धान्त

टिल्ट सिलिन्डरले मास्टलाई कसरी सार्छ

टिल्ट सिलिन्डरले पिस्टनलाई पारस्परिक गतिमा धकेल्छ जसले मास्टलाई अगाडि र पछाडि झुकाउन चलाउँछ। हाइड्रोलिक तेल सिलिन्डर आधारमा दुई पोर्टहरू मध्ये एक मार्फत प्रवेश गर्दछ; पिस्टन रडले मास्टलाई अगाडि बढाउँछ र धकेल्छ, वा फिर्ता लिन्छ र मस्तूललाई ​​पछाडि तान्छ। अन्य हाइड्रोलिक कम्पोनेन्टहरू भन्दा फरक, यो सिलिन्डर दुबै दिशामा सहज रूपमा चल्छ किनभने बोर र रड सतहहरू सिल सेटसँग मिल्छन्।

भारी वा अनियमित कार्गोमा, अपरेटरले उठाउनु अघि लोड स्तर गर्न झुकाव प्रकार्य प्रयोग गर्दछ। सही कोण नियन्त्रण भनेको लोडलाई परिवर्तन हुनबाट रोक्छ र ट्रकलाई स्थिर राख्छ। Raydafon ले 7-14 MPa काम गर्ने दबाब अन्तर्गत टिल्ट सिलिन्डर परीक्षण गर्छ कि प्रतिक्रिया पूर्ण लोड अन्तर्गत सहज रहन्छ।

Raydafon फोर्कलिफ्ट टिल्ट सिलिन्डरका फाइदाहरू

01

उच्च दबाव अन्तर्गत स्थिर

मिल्दो पिस्टन, रड र सिल सेटले 7-14 MPa मा दबाब स्थिर राख्छ। भारी भार अन्तर्गत वा लामो काम गर्ने शिफ्टहरूमा कुनै उतार-चढाव हुँदैन।

02

पहिरन-प्रतिरोधी सील कम्पाउन्ड

सिलहरू कम तेल चुहावट र कम पहिरनको साथ पहिरन-प्रतिरोधी कम्पाउन्डबाट बनाइन्छ। धुलो गोदाम वा आर्द्र वातावरणमा भरपर्दो।

03

छिटो मर्मत डिजाइन

स्क्रू फिक्सेसन र रिटेनिङ रिङ जडानले मिनेटमा तेल सिल प्रतिस्थापन गर्न अनुमति दिन्छ। ट्रकबाट सम्पूर्ण मास्ट हटाउन आवश्यक छैन।

04

सात मानक मोडेल

बोर Φ60 देखि Φ100, रड Φ25 देखि Φ40, स्ट्रोक 32 देखि 193 मिमी। अनुकूलन टूलिङ अर्डर बिना नै अधिकांश 1.5-18 टन फोर्कलिफ्ट अनुप्रयोगहरू कभर गर्दछ।

05

OEM समर्थन

फोर्कलिफ्ट ब्रान्ड र मोडेल, वा रेखाचित्र नम्बर पठाउनुहोस्। Raydafon रिभर्स-इन्जिनियरहरू, नमूनाहरू र उही रेखाचित्रमा अनुकूलन ब्याच उद्धरण गर्छन्।

06

कारखाना प्रत्यक्ष आपूर्ति

Raydafon को आफ्नै प्लान्ट मा उत्पादन। ग्राहकहरूले निर्मातासँग सम्झौता गर्छन्, व्यापारी होइन। छिटो बिक्री पछि प्रतिक्रिया र स्थिर ब्याच गुणस्तर।

जहाँ फोर्कलिफ्ट टिल्ट सिलिन्डरहरू प्रयोग गरिन्छ

  • A
    गोदाम लोडिङ र अनलोडिङ

    कन्टेनर लोडिङ, प्यालेट पिकिङ र शेल्फ स्थानान्तरण जहाँ अपरेटरले लिफ्ट गर्नु अघि लोड स्तर गर्न आवश्यक छ। सटीक कोण नियन्त्रणले कार्गो सिफ्टिङ रोक्छ।

  • B
    कारखाना उठाउने कार्यहरू

    भारी वा अनियमित औद्योगिक लोडहरू जहाँ फोर्कलिफ्टले लिफ्ट चक्रको समयमा लोड सन्तुलन गर्न मास्टलाई अगाडि वा पछाडि झुकाउनु पर्छ।

  • C
    पोर्ट र रसद कारोबार

    निरन्तर भारी शुल्क चक्र वातावरण जहाँ झुकाव सिलिन्डर प्रति शिफ्ट हजारौं चक्र काम गर्दछ। मिल्दो सिलहरू र कम पहिरनले यसलाई लीक बिना चलिरहन्छ।

  • D
    पछि बजार र स्पेयर पार्ट्स वितरण

    फोर्कलिफ्ट डिलरहरू र अफ्टरमार्केट आपूर्तिकर्ताहरू जसलाई १.५-१८ टन ट्रकहरूको लागि भरपर्दो OEM-समान टिल्ट सिलिन्डर चाहिन्छ। गोदाम स्टक र अनुकूलन उत्पादन दुवै उपलब्ध छन्।

अर्डर विशिष्टता पाना

टनेज कभरेज
1.5 देखि 18 टन फोर्कलिफ्टहरू
कामको दबाब
7-14 MPa (चयन मोडेलहरूमा 18.1 MPa सम्म शिखर परीक्षण गरिएको)
बोर व्यास
Φ60 देखि Φ100 मिमी
रड व्यास
Φ२५ देखि Φ40 मिमी
स्ट्रोक
32 देखि 193 मिमी
स्थापना दूरी
109 देखि 565 मिमी
एकाइ वजन
3.4 देखि 22 किलोग्राम
पोर्ट / इन्टरफेस
2-M14×1.5 / 2-M16×1.5 / 2-G1/4
सभा
छिटो सील प्रतिस्थापनको लागि स्क्रू फिक्सेशन + रिटेनिङ रिङ जडान
सील सेट
डस्ट वाइपर, यू-रिंग, रड सील, होल सील, ब्याक-रिंग, ओ-रिंग, वेयर-रिंग, डु बुश
अनुकूलन
कस्टम बोर, रड, स्ट्रोक, स्थापना दूरी, पोर्ट प्रकार; OEM प्याकेजिङ्ग र निजी लेबल
MOQ
प्रति मोडेल 50 एकाइहरू
बल्क नेतृत्व समय
जम्मा र ड्राइंग स्वीकृति पछि 25-35 दिन
उद्धरण आधार
फोर्कलिफ्ट मोडेल र टनेज, बोर/स्ट्रोक आवश्यकता, पोर्ट साइज, मात्रा, गन्तव्य पोर्ट

तपाईंको अर्डर Raydafon मार्फत कसरी सर्छ

  1. 01

    आवेदन संक्षिप्त

    फोर्कलिफ्ट ब्रान्ड र मोडेल, टनेज, आवश्यक बोर/रड/स्ट्रोक, पोर्ट साइज, मात्रा र गन्तव्य पोर्ट पठाउनुहोस्।

  2. 02

    मोडेल चयन

    Raydafon ले मानक मोडेल (QA20V500 / S16N450 / RTE35M300 / A15N450 / A30M300 / A35M300 / A45M300) फिट हुन्छ वा अनुकूलन निर्माण आवश्यक छ कि छैन भनेर पुष्टि गर्दछ।

  3. 03

    नमूना र रेखाचित्र स्वीकृति

    अनुकूलन निर्माणहरूका लागि, Raydafon ले OEM भागलाई रिभर्स-इन्जिनियरहरू बनाउँछ, नमूना उत्पादन गर्छ, र खरिदकर्तासँग बोर, स्ट्रोक, स्थापना दूरी र पोर्ट आयामहरू पुष्टि गर्दछ।

  4. 04

    सिलिन्डर बडी र रड मेसिनिङ

    उच्च-शक्ति इस्पात सिलिन्डर शरीर सहिष्णुता मा सम्मानित छ। पिस्टन रड ग्राउन्ड र पहिरन प्रतिरोधको लागि कडा क्रोम प्लेटेड छ।

  5. 05

    विधानसभा र दबाव परीक्षण

    पिस्टन, सिलहरू, गाईड बुश र क्लीभिसहरू भेला हुन्छन्। सिलिन्डर रेट गरिएको दबावमा चुहावट र चिकनी स्ट्रोकको लागि दबाव-परीक्षण गरिन्छ।

  6. 06

    प्याकिङ र ढुवानी

    सिलिन्डरहरू काठको केसहरूमा एन्टि-रस्ट तेल र सुरक्षात्मक अन्त क्यापहरूसँग प्याक गरिन्छ। प्याकिङ सूची, इनभ्वाइस र निरीक्षण रिपोर्ट संग समुद्र, हावा वा एक्सप्रेस द्वारा पठाइयो।

कागजात र गुणस्तर समर्थन

  • ✓
    सामाग्री प्रमाणपत्र

    सिलिन्डर बडी र रड सामग्री प्रमाणपत्र, सील कम्पाउन्ड डाटा पाना प्रत्येक ढुवानी संग प्रदान।

  • ✓
    दबाव परीक्षण रिपोर्ट

    प्रत्येक सिलिन्डर दबाब-प्याकिङ अघि मूल्याङ्कन दबाव मा परीक्षण। चुहावट, स्ट्रोक स्मूथनेस र पोर्ट फिटिंग रेकर्ड गरिएको छ।

  • ✓
    आयामी निरीक्षण अभिलेख

    बोर, रड, स्ट्रोक, स्थापना दूरी र पोर्ट आयामहरू अर्डर गरिएको विनिर्देश वा ग्राहक रेखाचित्र विरुद्ध रेकर्ड गरियो।

  • ✓
    निर्यात प्याकिंग

    एन्टी-रस्ट तेल र सुरक्षात्मक अन्त क्याप्सको साथ काठको केस। ठूला सिलिन्डर ब्याचहरू प्यालेटाइज्ड र समुद्री माल ढुवानीका लागि पट्टा।

बारम्बार सोधिने प्रश्नहरू

फोर्कलिफ्ट टिल्ट सिलिन्डर के हो?

फोर्कलिफ्ट टिल्ट सिलिन्डर एक हाइड्रोलिक सिलिन्डर हो जसले मास्ट र फोर्कको अगाडि र पछाडि झुकाव नियन्त्रण गर्दछ। यो लिफ्ट सिलिन्डर र स्टीयरिङ सिलिन्डरको साथमा फोर्कलिफ्ट हाइड्रोलिक प्रणालीको मुख्य भागहरू मध्ये एक हो। जब अपरेटरले टिल्ट लिभर सार्छ, सिलिन्डर विस्तार वा फिर्ता लिन्छ, जसले मास्टलाई यसको तल्लो पिभोटमा घुमाउँछ र फोर्क कोण परिवर्तन गर्दछ।

Raydafon ले कति टनेज दायरा कभर गर्दछ?

Raydafon ले 1.5-टन देखि 18-टन फोर्कलिफ्टहरूको लागि फोर्कलिफ्ट टिल्ट सिलिन्डरहरू उत्पादन गर्दछ। मानक मोडेलहरूले बोरको व्यास Φ60 mm देखि Φ100 mm सम्म, रड व्यास Φ25 mm देखि Φ40 mm सम्म, र स्ट्रोक 32 mm देखि 193 mm सम्म हुन्छ। अनुकूलन बोर र स्ट्रोक OEM फोर्कलिफ्ट ब्रान्डहरूको लागि उपलब्ध छन्।

सिलिन्डरले कस्तो कामको दबाबलाई ह्यान्डल गर्न सक्छ?

S16N450-600000-001Z र RTE35M300-600000-500 जस्ता विशिष्ट मोडेलहरूमा 18.1 MPa मा परिक्षण गरिएको पीक प्रेशर क्षमताको साथ मानक मोडेल दायरा मार्फत 7-14 MPa काम गर्ने दबावको लागि सिलिन्डर मूल्याङ्कन गरिएको छ।

कुन सामग्री र छापहरू प्रयोग गरिन्छ?

सिलिन्डर हाउसिंग र पिस्टन रड उच्च-शक्तिको स्टीलबाट बनेको छ। सील सेटमा डस्ट वाइपर, यू-रिंग, रड सील, होल सील, ब्याक-रिंग, ओ-रिंग, वेयर-रिंग र डु बुश समावेश छ। सिलहरूले पहिरन-प्रतिरोधी कम्पाउन्ड प्रयोग गर्दछ, जसले कम तेल चुहावट र धुलो गोदाम वा आर्द्र वातावरणमा कम पहिरन दिन्छ।

मर्मत सम्भार कति गाह्रो छ?

सिलिन्डरले स्क्रू फिक्सेसन र रिटेनिङ रिङ जडान प्रयोग गर्दछ। मर्मतसम्भार कर्मचारीहरूले तेल सिल प्रतिस्थापन गर्न वा स्क्रूहरू खोलेर र रिटेनिङ रिङ हटाएर सिलिन्डरको समस्या निवारण गर्न सक्छन्। यो फोर्कलिफ्टबाट सम्पूर्ण मास्ट नहटाई मिनेटमा गर्न सकिन्छ।

के Raydafon ले एक विशिष्ट फोर्कलिफ्ट ब्रान्डको लागि OEM सिलिन्डरहरू उत्पादन गर्न सक्छ?

हो। Raydafon ग्राहक रेखाचित्र वा अवस्थित नमूना विरुद्ध OEM उत्पादन समर्थन गर्दछ। फोर्कलिफ्ट ब्रान्ड र मोडेल, बोरको व्यास, रडको व्यास, स्ट्रोक, स्थापना दूरी, पोर्ट साइज र मात्रा पठाउनुहोस्, र Raydafon ले कस्टम टिल्ट सिलिन्डर उद्धृत गर्नेछ।

MOQ र नेतृत्व समय के हो?

MOQ प्रति मोडेल 50 एकाइ हो। बल्क नेतृत्व समय जम्मा र रेखाचित्र स्वीकृति पछि 25-35 दिन हो, मोडेल जटिलता र अर्डर मात्रा मा निर्भर गर्दछ।

म कसरी उद्धरण अनुरोध गर्न सक्छु?

आफ्नो फोर्कलिफ्ट मोडेल र टनेज, आवश्यक बोर व्यास, रड व्यास, स्ट्रोक, स्थापना दूरी, पोर्ट साइज, मात्रा र गन्तव्य पोर्ट पठाउनुहोस्। Raydafon ले FOB Ningbo उद्धरण, नेतृत्व समय र प्याकिङ विवरणहरूको साथ जवाफ दिनेछ।

कस्टम फोर्कलिफ्ट टिल्ट सिलिन्डर स्रोत गर्न तयार हुनुहुन्छ?

तपाईंको फोर्कलिफ्ट मोडेल र टनेज, बोर/स्ट्रोक आवश्यकता, पोर्ट साइज र अर्डर मात्रा पठाउनुहोस्। Raydafon ले मोडेल पुष्टि गर्नेछ वा अनुकूलन निर्माण डिजाइन गर्नेछ, त्यसपछि नेतृत्व समय र प्याकिङ विवरणहरू सहित FOB Ningbo उद्धरण प्रस्ताव गर्दछ।
