फोर्कलिफ्ट लिफ्ट सिलिन्डर
  • फोर्कलिफ्ट लिफ्ट सिलिन्डरफोर्कलिफ्ट लिफ्ट सिलिन्डर
  • फोर्कलिफ्ट लिफ्ट सिलिन्डरफोर्कलिफ्ट लिफ्ट सिलिन्डर

फोर्कलिफ्ट लिफ्ट सिलिन्डर

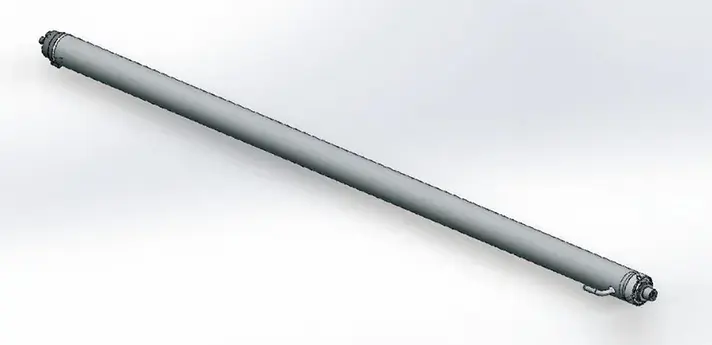

Raydafon फोर्कलिफ्ट लिफ्ट सिलिन्डर मास्टमा स्थापित ठाडो लिफ्ट कम्पोनेन्ट हो जसले फोर्क क्यारिजलाई उठाउँछ र घटाउँछ। मिल्दो पिस्टन र अनुकूलित सीलिंग रिंग संरचनाको साथ उच्च-शक्तिको स्टीलबाट निर्मित। मानक मोडेलहरूले Φ56-60 mm बोर, Φ45 mm रड, 1500-1505 mm स्ट्रोक र 17.5-18.1 MPa काम गर्ने दबावलाई कभर गर्दछ। उन्नत मोडेलहरूमा एक बफर उपकरण समावेश छ जसले पूर्ण स्ट्रोकमा कडा प्रभावलाई रोक्छ, दुबै कार्गो र मास्ट संरचनालाई सुरक्षित गर्दछ। इलेक्ट्रिक र डिजेल फोर्कलिफ्ट संग उपयुक्त। N30M300 देखि A2A35M300 सम्म पाँचवटा मानक मोडेलहरू, अनुकूलन बोर र स्ट्रोक OEM का लागि उपलब्ध छन्। MOQ 50 एकाइहरू, 25-35 दिन बल्क नेतृत्व समय। उद्धरणको लागि फोर्कलिफ्ट मोडेल, स्ट्रोक आवश्यकता र मात्रा पठाउनुहोस्।
Raydafon · चीन OEM निर्माता

इलेक्ट्रिक र डिजेल फोर्कलिफ्टहरूको लागि कस्टम फोर्कलिफ्ट लिफ्ट सिलिन्डर - 1500 मिमी स्ट्रोक, OEM प्रत्यक्ष आपूर्ति

फोर्कलिफ्ट लिफ्ट सिलिन्डर मास्टमा स्थापित ठाडो हाइड्रोलिक सिलिन्डर हो जसले फोर्क क्यारिजलाई उठाउँछ र घटाउँछ। Raydafon ले मिल्दो पिस्टन र एक अप्टिमाइज्ड सील रिंग संरचनाको साथ उच्च-शक्तिको इस्पातबाट यसलाई उत्पादन गर्दछ जसले तेल चुहावट र पहिरन कम गर्दछ। उन्नत मोडेलहरूमा एउटा बफर उपकरण समावेश छ जसले पूर्ण स्ट्रोकमा कडा प्रभावलाई रोक्छ, नाजुक कार्गोको सुरक्षा गर्छ र मास्टमा पहिरन घटाउँछ।

संग संगत इलेक्ट्रिक र डिजेल
कामको दबाब 17.5-18.1 MPa
बोर ΦD ५६ देखि Φ60 मिमी
रड Φd Φ45 मिमी
स्ट्रोक एस 1500-1505 मिमी
एकाइ वजन 32.6-50 किलो
ठाडो बनाम तेर्सो

लिफ्ट सिलिन्डर बनाम टिल्ट सिलिन्डर - लिफ्ट सिलिन्डरले वास्तवमा के गर्छ

ठाडो अक्ष

लिफ्ट सिलिन्डर(यो उत्पादन)

  • गतिठाडो माथि र तल
  • कार्यफोर्क क्यारिजलाई उठाउँछ र घटाउँछ
  • स्ट्रोक दायरा1500-1505 मिमी मानक
  • माउन्ट गर्दैमास्ट रेल भित्र स्थापित
  • बफर उपकरणउन्नत मोडेलहरूमा उपलब्ध छ
तेर्सो अक्ष

झुकाव सिलिन्डर

  • गतिअगाडि र पछाडि झुकाव
  • कार्यमास्ट र फोर्क कोण परिवर्तन गर्दछ
  • स्ट्रोक दायरा32-193 मिमी
  • माउन्ट गर्दैमास्ट आधार पिभोटमा संलग्न
  • बफर उपकरणसामान्यतया आवश्यक छैन
फोर्कलिफ्ट टिल्ट सिलिन्डर हेर्नुहोस् →

दुबै सिलिन्डरहरू लिफ्ट-र-प्लेस चक्रमा सँगै काम गर्छन्: अपरेटरले भार स्तर गर्न मास्टलाई झुकाउँछ, त्यसपछि लिफ्ट सिलिन्डरको साथ क्यारिज उठाउँदछ। एउटै कारखानाबाट दुईवटा सिलिन्डरहरू मिलाउँदा हाइड्रोलिक प्रतिक्रिया एकरूप हुन्छ र स्पेयर पार्ट इन्भेन्टरीलाई सरल बनाउँछ। पूर्ण दायरा मा सूचीबद्ध छफोर्कलिफ्ट हाइड्रोलिक सिलिन्डरश्रेणी।

पाँच मानक मोडेलहरू - पूर्ण विवरण तालिका

सबै पाँच मोडेलहरू समान उच्च-शक्तिको स्टील बडी र मिल्दो सीलिंग रिंग वास्तुकला साझा गर्छन्। तपाईंको फोर्कलिफ्ट मास्ट र स्थापना दूरीसँग मेल खाने मोडेल छनौट गर्नुहोस्, वा अनुकूलन निर्माणको लागि तपाईंको OEM रेखाचित्र पठाउनुहोस्।

रेखाचित्र नम्बर बोर ΦD रड Φd स्ट्रोक एस स्थापना गर्नुहोस्। एल दबाब पोर्ट वजन
N30M300-5/400000-000 ५६ Φ45 1500 1658 18.1 MPa G1/2 32.6 किलो
A2A30M300-400000-000 ५६ Φ45 1500 1658 18.1 MPa M22×1.5 36 किलो
3.5N4.5H-400000-003 Φ60 Φ45 1505 1780 17.5 MPa M22×1.5 ४१ किलो
N35M300-5/400000-001A Φ60 Φ45 1500 1808 18.1 MPa G1/2 46 किलो
A2A35M300-400000-000 Φ60 Φ45 1500 1808 18.1 MPa M22×1.5 50 किलो

आफ्नो स्थापना दूरी मिलाउन सक्दैन? OEM रेखाचित्र नम्बर वा भौतिक नमूना पठाउनुहोस्। Raydafon रिभर्स-इन्जिनियरहरू, नमूना उत्पादन गर्दछ र उही रेखाचित्रमा ब्याच उद्धरण गर्दछ। अन्य मोबाइल मेसिनरीहरूमा प्रयोग हुने फराकिलो हाइड्रोलिक सिलिन्डर दायराका लागि हेर्नुहोस्हाइड्रोलिक सिलिन्डरश्रेणी।

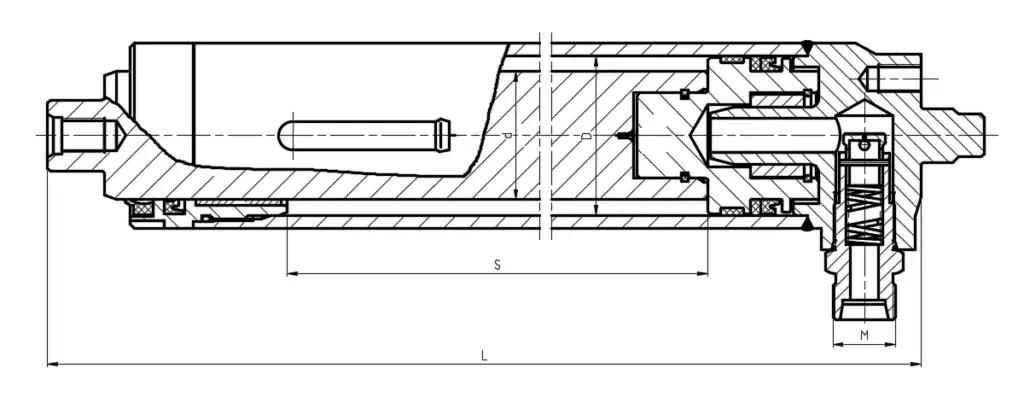

आयाम रेखाचित्र

Forklift lift cylinder dimension drawing
स्थापना सिंहावलोकन - माउन्टिङ ढाँचा, बोर/रड इन्टरफेस र पोर्ट स्थिति

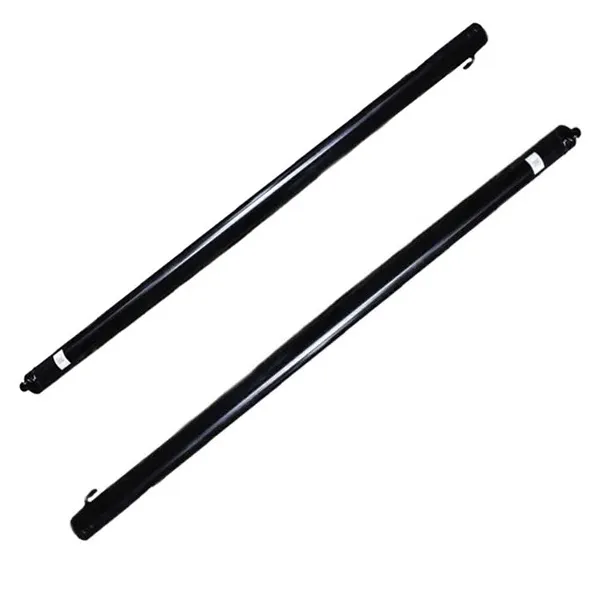

Forklift lift cylinder product detail
उत्पादन विवरण - सील रिंग संरचना र पिस्टन विधानसभा

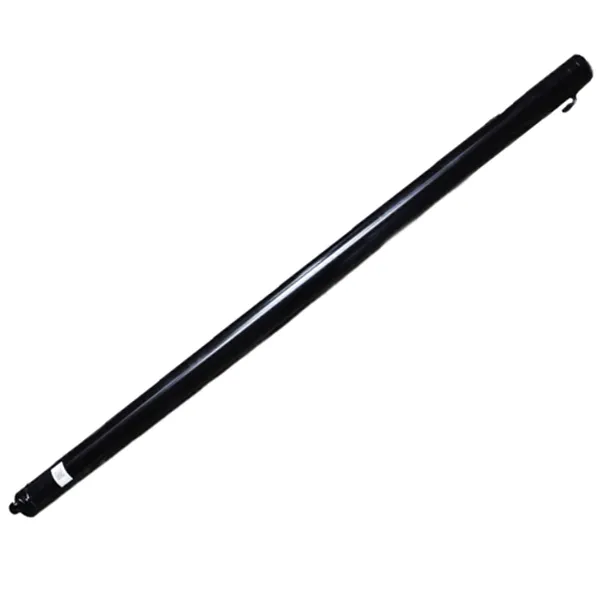

Forklift lift cylinder application photo
एप्लिकेसन - काम गर्ने फोर्कलिफ्ट मास्टमा माउन्ट गरिएको
इन्जिनियरिङ डिजाइन

चार डिजाइन बिन्दुहरू जसले सिलिन्डरको जीवन विस्तार गर्दछ

01

उच्च शक्ति इस्पात शरीर

पहिरन प्रतिरोध र प्रशोधन प्रतिरोध आधारभूत आवश्यकताहरू हुन्। दैनिक चक्रमा चल्ने भारी-प्रयोग ट्रकहरूमा, सिलिन्डर सतहले विस्तारित सेवा पछि थोरै देखिने पहिरन देखाउँछ।

02

मेल खाएको पिस्टन र सील रिंग

पिस्टन ज्यामिति र सीलिंग रिंग प्रोफाइल सेटको रूपमा मिलाइएको छ। सील रिंग संरचना अनुकूलित भएपछि, तेल चुहावट त्रुटिहरू उल्लेखनीय रूपमा घट्छ — एक ग्राहकले मर्मत फ्रिक्वेन्सी लगभग आधामा कटौती गरेको रिपोर्ट गरे।

03

उत्तरदायी लिफ्ट नियन्त्रण

सिलिन्डरले लीभर इनपुटमा तुरुन्तै प्रतिक्रिया दिन्छ। अपरेटरहरूले तुरुन्त लिफ्टिङमा छिटो सार्न सक्छन् वा कमजोर कार्गोमा सही स्थितिको लागि ढिलो गर्न सक्छन् — कुनै ढिलाइ छैन, कुनै जम्प छैन।

04

उन्नत मोडेलहरूमा बफर उपकरण

काँटा मस्तूलको शीर्षमा पुग्दा स्ट्रोकको अन्त्य-बफरले पिस्टनलाई सुस्त बनाउँछ। कुनै कडा प्रभाव छैन, कुनै कम्पन छैन - यसले कमजोर सामानहरूलाई जोगाउँछ र मस्तूलमा संरचनात्मक पहिरन कम गर्छ।

Raydafon फोर्कलिफ्ट लिफ्ट सिलिन्डरका फाइदाहरू

  • A
    इलेक्ट्रिक र डिजेल फोर्कलिफ्ट संग उपयुक्त

    पाँच मानक मोडेलले धेरै फोर्कलिफ्ट मास्टहरू कभर गर्दछ। 1658 mm देखि 1808 mm सम्मको स्थापना दूरी साझा गोदाम र रसद ट्रकहरू मिल्छ।

  • B
    निरन्तर चक्र अन्तर्गत स्थिर दबाव

    रेट गरिएको 17.5-18.1 MPa। मेल खाएको पिस्टन र सिल सेटले कुनै बहाव बिना लगातार माथि-डाउन चक्रहरूमा दबाब स्थिर राख्छ।

  • C
    कम तेल रिसाव, कम पहिरन

    अनुकूलित सील संरचनाले धुलो गोदाम र आर्द्र वातावरणमा चुहावट कम गर्दछ। कम मर्मत फ्रिक्वेन्सीले सीधा परिचालन लागत कटौती गर्दछ।

  • D
    बफर उपकरण सुरक्षा

    उन्नत मोडेलहरूले स्ट्रोकको अन्त्यमा पिस्टनलाई ढिलो पार्छ, कमजोर कार्गोमा कडा प्रभावलाई रोक्न र मास्ट र सिलिन्डरमा नै पहिरन घटाउँछ।

  • E
    OEM समर्थन

    फोर्कलिफ्ट ब्रान्ड र मोडेल वा रेखाचित्र नम्बर पठाउनुहोस्। Raydafon रिभर्स-इन्जिनियरहरू, नमूनाहरू र उही रेखाचित्रमा अनुकूलन ब्याच उद्धरण गर्छन्।

  • F
    कारखाना प्रत्यक्ष आपूर्ति

    Ningbo मा Raydafon को आफ्नै प्लान्ट मा उत्पादन। ग्राहकहरूले छिटो बिक्री पछि प्रतिक्रिया र स्थिर ब्याच गुणस्तरको साथ निर्मातासँग सीधा सम्झौता गर्छन्।

जहाँ फोर्कलिफ्ट लिफ्ट सिलिन्डरहरू प्रयोग गरिन्छ

गोदाम लोडिङ र अनलोडिङ

कन्टेनर लोडिङ, प्यालेट पिकिङ र शेल्फ स्थानान्तरण। उत्तरदायी लिफ्ट नियन्त्रणले मानक प्यालेट लोडहरूको ह्यान्डलिंगलाई गति दिन्छ।

कारखाना उठाउने कार्यहरू

भारी वा अनियमित औद्योगिक भारहरू जहाँ अपरेटरलाई स्ट्याकिङको लागि मास्ट शीर्षमा राम्रो उचाइ नियन्त्रण चाहिन्छ।

पोर्ट र रसद कारोबार

निरन्तर भारी चक्र वातावरण। बफर यन्त्र र कम पहिरन सिलहरूले सिलिन्डरलाई प्रति सिफ्ट हजारौं चक्रहरू मार्फत चलिरहेको राख्छ।

Aftermarket र स्पेयर पार्ट्स

फोर्कलिफ्ट डिलरहरू र अफ्टरमार्केट आपूर्तिकर्ताहरू जसलाई लोकप्रिय ट्रक मोडेलहरूको लागि भरपर्दो OEM-समान लिफ्ट सिलिन्डर चाहिन्छ। स्टक र कस्टम उत्पादन दुबै उपलब्ध छ।

अर्डर विशिष्टता पाना

अनुकूलता
इलेक्ट्रिक र डिजेल फोर्कलिफ्टहरू
कामको दबाब
17.5-18.1 MPa
बोर व्यास
५६ देखि Φ60 मिमी
रड व्यास
Φ45 मिमी
स्ट्रोक
1500 देखि 1505 मिमी
स्थापना दूरी
1658 देखि 1808 मिमी
एकाइ वजन
32.6 देखि 50 किलोग्राम
पोर्ट / इन्टरफेस
G1/2, M22×1.5
बफर उपकरण
प्रभाव-रहित पूर्ण-स्ट्रोक स्टपको लागि उन्नत मोडेलहरूमा उपलब्ध छ
सील
तेल चुहावट र पहिरन कम गर्न अनुकूलित सील रिंग संरचना
अनुकूलन
अनुकूलन बोर, स्ट्रोक, पोर्ट प्रकार, OEM प्याकेजिङ्ग र निजी लेबल
MOQ
प्रति मोडेल 50 एकाइहरू
बल्क नेतृत्व समय
जम्मा र ड्राइंग स्वीकृति पछि 25-35 दिन
उद्धरण आधार
फोर्कलिफ्ट मोडेल र टनेज, आवश्यक स्ट्रोक, पोर्ट साइज, मात्रा, गन्तव्य पोर्ट

तपाईंको अर्डर Raydafon मार्फत कसरी सर्छ

01

आवेदन संक्षिप्त

फोर्कलिफ्ट ब्रान्ड र मोडेल, टनेज, आवश्यक स्ट्रोक, पोर्ट साइज, मात्रा र गन्तव्य पोर्ट पठाउनुहोस्।

02

मोडेल चयन

Raydafon ले मानक मोडेल (N30M300 / A2A30M300 / 3.5N4.5H / N35M300 / A2A35M300) फिट हुन्छ वा अनुकूलन निर्माण आवश्यक छ कि छैन भनेर पुष्टि गर्दछ।

03

नमूना र रेखाचित्र स्वीकृति

अनुकूलन निर्माणहरूका लागि, Raydafon ले OEM भागलाई रिभर्स-इन्जिनियरहरू बनाउँछ, नमूना उत्पादन गर्छ, र खरिदकर्तासँग बोर, स्ट्रोक, स्थापना दूरी र पोर्ट आयामहरू पुष्टि गर्दछ।

04

शरीर र रड मेसिनिंग

उच्च-शक्ति इस्पात सिलिन्डर शरीर सहिष्णुता मा सम्मानित छ। पिस्टन रड ग्राउन्ड र पहिरन प्रतिरोधको लागि कडा क्रोम प्लेटेड छ।

05

विधानसभा र बफर ट्युनिङ

पिस्टन, सिलहरू, गाईड बुश र बफर उपकरणहरू भेला हुन्छन्। बफर स्ट्रोक ट्युन गरिएको छ त्यसैले स्टप मूल्याङ्कन गरिएको दबावमा प्रभाव-रहित छ।

06

प्याकिङ र ढुवानी

सिलिन्डरहरू काठको केसहरूमा एन्टि-रस्ट तेल र सुरक्षात्मक अन्त क्यापहरूसँग प्याक गरिन्छ। प्याकिङ सूची, इनभ्वाइस र निरीक्षण रिपोर्ट संग समुद्र, हावा वा एक्सप्रेस द्वारा पठाइयो।

कागजात र गुणस्तर समर्थन

  • ✓
    सामाग्री प्रमाणपत्र

    सिलिन्डर बडी र रड सामग्री प्रमाणपत्र, सील कम्पाउन्ड डाटा पाना प्रत्येक ढुवानी संग प्रदान।

  • ✓
    दबाव परीक्षण रिपोर्ट

    प्रत्येक सिलिन्डर दबाब-प्याकिङ अघि मूल्याङ्कन दबाव मा परीक्षण। चुहावट, स्ट्रोक स्मूथनेस र पोर्ट फिटिंग रेकर्ड गरिएको छ।

  • ✓
    आयामी निरीक्षण अभिलेख

    बोर, रड, स्ट्रोक, स्थापना दूरी र पोर्ट आयामहरू अर्डर गरिएको विनिर्देश वा ग्राहक रेखाचित्र विरुद्ध रेकर्ड गरियो।

  • ✓
    निर्यात प्याकिंग

    एन्टी-रस्ट तेल र सुरक्षात्मक अन्त क्याप्सको साथ काठको केस। ठूला सिलिन्डर ब्याचहरू प्यालेटाइज्ड र समुद्री माल ढुवानीका लागि पट्टा।

बारम्बार सोधिने प्रश्नहरू

फोर्कलिफ्ट लिफ्ट सिलिन्डर के हो?

फोर्कलिफ्ट लिफ्ट सिलिन्डर मास्टमा स्थापित ठाडो हाइड्रोलिक सिलिन्डर हो जसले फोर्क क्यारिजलाई उठाउँछ र घटाउँछ। यसले हाइड्रोलिक दबाबलाई ठाडो अक्षको साथ रैखिक गतिमा रूपान्तरण गर्दछ, र टिल्ट सिलिन्डर र स्टेयरिङ सिलिन्डरको छेउमा फोर्कलिफ्टमा तीन कोर हाइड्रोलिक सिलिन्डरहरू मध्ये एक हो।

लिफ्ट सिलिन्डर र टिल्ट सिलिन्डर बीच के भिन्नता छ?

लिफ्ट सिलिन्डर ठाडो रूपमा सर्छ र फोर्क क्यारिजको उचाइ नियन्त्रण गर्दछ। टिल्ट सिलिन्डर तेर्सो रूपमा सर्छ र मास्टको अगाडि र पछाडि कोणलाई नियन्त्रण गर्दछ। लोड उठाउँदा वा पोजिसनिङ गर्दा दुवै सँगै काम गर्छन्। Raydafon दुबै उत्पादन गर्दछ, र टिल्ट सिलिन्डर साइटमा अलग सूचीबद्ध छ।

यो सिलिन्डरले कस्तो काम गर्ने दबावलाई ह्यान्डल गर्छ?

मोडेलमा निर्भर गर्दै, काम गर्ने दबाव 17.5 MPa वा 18.1 MPa हो। बोर र रड आयामहरू यो दबाव दायरासँग मेल खान्छ, त्यसैले सिलिन्डरले निरन्तर लिफ्टिङ चक्रहरूमा दबाब स्थिर राख्छ।

कुन सामग्री र छापहरू प्रयोग गरिन्छ?

सिलिन्डर बडी र पिस्टन रड उच्च-शक्तिको स्टीलबाट बनेको छ। सील सेटले एक अनुकूलित सील रिंग संरचनाको साथ पहिरन-प्रतिरोधी कम्पाउन्ड प्रयोग गर्दछ। त्यो संरचनाले तेल चुहावट र पहिरन कम गर्छ, जसले धुलो गोदाम वा आर्द्र वातावरणमा सेवा जीवन विस्तार गर्दछ।

बफर उपकरण के हो र यो किन फरक छ?

उन्नत Raydafon मोडेलहरूमा, सिलिन्डरमा स्ट्रोकको अन्त्यमा बफर उपकरण हुन्छ। जब काँटा मस्तूलको शीर्षमा पुग्छ, बफरले पिस्टनलाई ढिलो बनाउँछ त्यसैले त्यहाँ कुनै कडा 'क्लाङ' वा कम्पन हुँदैन। यसले कमजोर कार्गोलाई जोगाउँछ र मास्ट र सिलिन्डरमा असरको असर कम गर्छ।

कुन फोर्कलिफ्टसँग यो उपयुक्त छ?

पाँच मानक मोडेलले साझा इलेक्ट्रिक र डिजेल फोर्कलिफ्ट अनुप्रयोगहरू समावेश गर्दछ। स्थापना दूरी 1658 mm देखि 1808 mm सम्म हुन्छ, त्यसैले धेरैजसो मानक मास्टहरूसँग मिल्दो मोडेल हुन्छ। OEM मास्ट वा पुरानो ट्रकहरूको लागि, Raydafon ले अनुकूलन बोर, स्ट्रोक र स्थापना दूरी समर्थन गर्दछ।

MOQ र नेतृत्व समय के हो?

MOQ प्रति मोडेल 50 एकाइ हो। बल्क नेतृत्व समय जम्मा र रेखाचित्र स्वीकृति पछि 25-35 दिन हो, मोडेल जटिलता र अर्डर मात्रा मा निर्भर गर्दछ।

म कसरी उद्धरण अनुरोध गर्न सक्छु?

तपाईंको फोर्कलिफ्ट मोडेल र टनेज, आवश्यक स्ट्रोक, पोर्ट साइज, मात्रा र गन्तव्य पोर्ट पठाउनुहोस्। Raydafon ले मोडेल पुष्टि गर्नेछ वा अनुकूलन निर्माण डिजाइन गर्नेछ, त्यसपछि नेतृत्व समय र प्याकिङ विवरणहरू सहित FOB Ningbo उद्धरण प्रस्ताव गर्दछ।

कस्टम फोर्कलिफ्ट लिफ्ट सिलिन्डर स्रोत गर्न तयार हुनुहुन्छ?

आफ्नो फोर्कलिफ्ट मोडेल र टनेज, आवश्यक स्ट्रोक, पोर्ट साइज र अर्डर मात्रा पठाउनुहोस्। Raydafon ले मानक मोडेल पुष्टि गर्नेछ वा अनुकूलन निर्माण डिजाइन गर्नेछ, त्यसपछि नेतृत्व समय र प्याकिङ विवरणहरू सहित FOB Ningbo उद्धरण प्रस्ताव गर्दछ।
