डुप्लेक्स वर्म्स गियर

उत्पादन विशिष्टता

डुप्लेक्स वा डुअल लिड वर्म गियरले अलिकति फरक मोड्युलहरू र व्यास कोटिन्टहरूसँग डिजाइन गरिएको फ्ल्याङ्कहरू सहितको कीरालाई सुविधा दिन्छ, प्रत्येक दाँत प्रोफाइलमा फरक लिड कोणहरू सिर्जना गर्दछ। यसले किराको लम्बाइसँगै दाँतको मोटाई क्रमशः बढ्दै जान्छ र थ्रेड ग्यापहरू साँघुरो पार्छ, सटीक प्रतिक्रिया नियन्त्रण गर्न अनुमति दिन्छ।

वर्म व्हीलमा, फरक मोड्युलहरूले अद्वितीय परिशिष्ट परिमार्जन गुणांकहरू र प्रत्येक फ्ल्याङ्कमा रोलिङ सर्कल व्यासहरू उत्पादन गर्दछ, फरक अगाडि र पछाडि प्रोफाइलहरू बनाउँछ। यद्यपि, दाँतको मोटाई र ग्यापहरू पाङ्ग्राको परिधिको वरिपरि निरन्तर रहन्छन्।

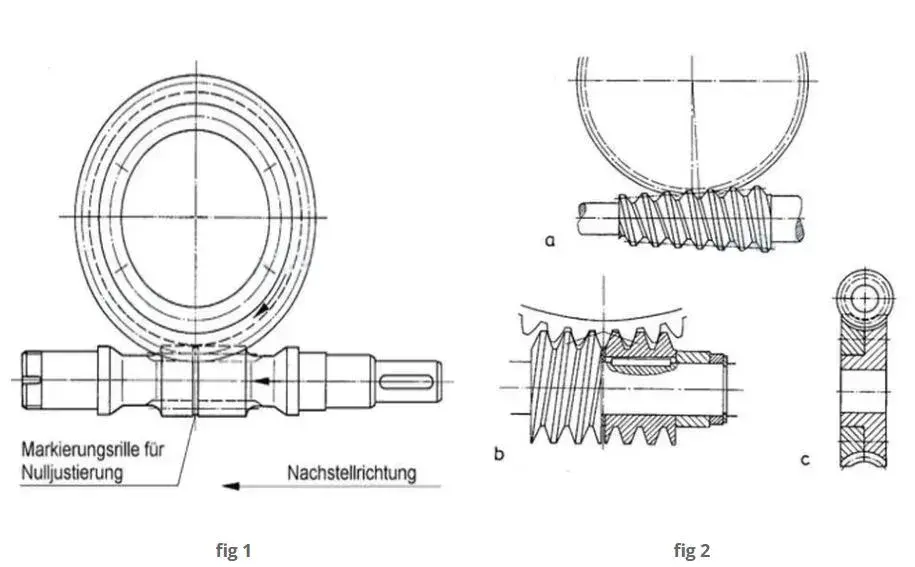

ब्याकल्याशलाई अक्षीय रूपमा किरालाई पाङ्ग्रासँग उपयुक्त दाँतको मोटाई पङ्क्तिबद्ध गर्न, इच्छित ब्याकल्याश स्तर प्राप्त गर्न समायोजन गरिन्छ (चित्र 1 हेर्नुहोस्)। यो विधिले दाँतको सम्पर्क वा मेसिङलाई असर नगरी घिमिरे गियरहरूको लागि स्थापनाको समयमा सजिलो, सटीक ब्याकल्याश ट्युनिङ र निरन्तर समायोजनलाई सक्षम बनाउँछ।

वैकल्पिक ब्याकल्याश समायोजन विधिहरू समावेश छन्: वर्म शाफ्ट र व्हीलको लागि विलक्षण हब प्रयोग गरेर केन्द्रको दूरी परिमार्जन गर्दै; टेपर्ड किरालाई अक्षीय रूपमा सार्दै (fig. 2a); किरालाई दुई भागमा विभाजन गर्ने जुन एक अर्काको सापेक्ष घुमाउन वा सार्न सकिन्छ (ओट प्रणाली, फिग। 2b); वा पाङ्ग्रालाई दुई समायोज्य डिस्कहरूमा विभाजन गर्दै (fig. 2c)।

विधानसभा सावधानी नोट

हाम्रो Raydafon Duplex Worms Gear को बायाँ र दायाँ छेउमा फरक-फरक दाँत मोड्युली छ, त्यसैले वर्म गियरहरू स्थापनाको समयमा ठीकसँग पङ्क्तिबद्ध हुनुपर्छ। यहाँ याद गर्न केहि प्रमुख चरणहरू छन्:

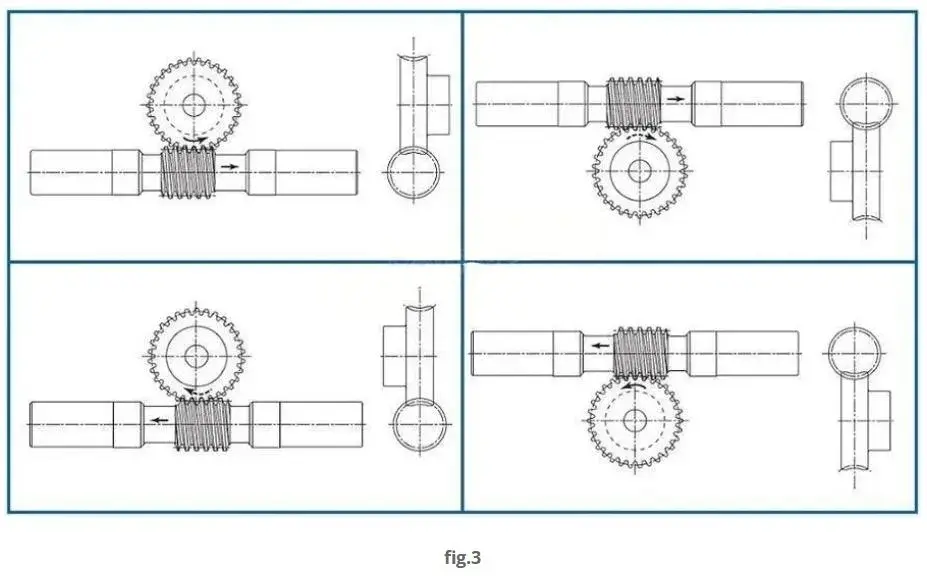

स्थापना गर्नु अघि, विधानसभा दिशा चिन्ह जाँच गर्नुहोस्। प्रत्येक डबल वर्म गियर र वर्म गियरमा तीर हुन्छ, जुन स्थापना "कम्पास" हो। स्थापना गर्दा, अगाडिबाट, तपाईंले सुनिश्चित गर्नुपर्छ कि कीरा गियर र कीरा गियरको तीरहरू एउटै दिशामा बिन्दुमा छन् (चित्र 3 हेर्नुहोस्)। यदि तीरको दिशा उल्टो वा गलत मिलाइएको छ भने, वर्म गियरको केन्द्रको दूरी धेरै ठूलो हुनेछ र यो फिट हुनेछैन। यदि यो मुश्किलले स्थापित भएको छ भने, गियर मेसिङमा समस्या हुनेछ, र दाँत ढकढकाउन वा जाम हुन धेरै समय लाग्दैन, जसले चीजहरू ढिलाइ गर्नेछ!

सन्दर्भ स्थिति प्रमाणित गर्दै

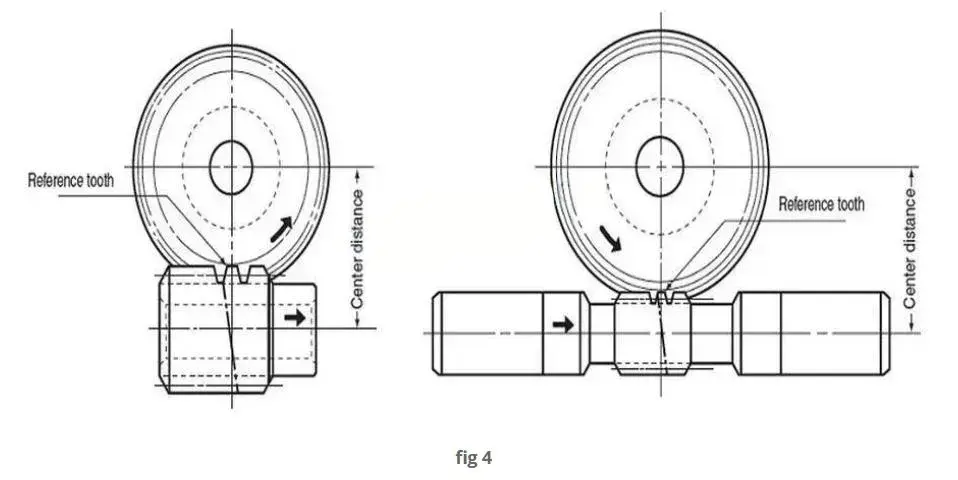

डुप्लेक्स वर्म दाँतको टुप्पो परिधिमा रहेको V-ग्रुभ (६०°, ०.३ मिमी गहिरो) ले सन्दर्भ दाँतलाई चिन्ह लगाउँछ। जब यो सन्दर्भ दाँत निर्दिष्ट केन्द्र दूरी "a" मा घुम्ने चक्रको केन्द्रसँग पङ्क्तिबद्ध हुन्छ भने गियर सेटले लगभग शून्य ब्याकल्याश (±0.045) प्राप्त गर्दछ (चित्र 4 हेर्नुहोस्)।

उत्पादन सुविधाहरू

Raydafon, चीनमा मेकानिकल ट्रान्समिसनको क्षेत्रमा लामो समयदेखि स्थापित निर्माता, ग्राहकहरूलाई उच्च गुणस्तरको डुप्लेक्स वर्म गियरहरू सस्तो मूल्यमा आफ्नै फ्याक्ट्री मास्टरहरूको उत्कृष्ट शिल्प कौशल प्रदान गरेर धेरै मेसिनरी निर्माताहरूको विश्वसनीय आपूर्तिकर्ता भएको छ। हाम्रा उत्पादनहरू जटिल कार्य अवस्थाहरूको लागि डिजाइन गरिएका छन्, र तीनवटा मुख्य फाइदाहरूले उपकरणको सञ्चालनलाई थप चिन्तामुक्त बनाउँदछ।

डुअल मोडुलस डिजाइन, अधिक कुशल प्रसारण: Raydafon को डुप्लेक्स वर्म गियरहरूले उपकरणमा "डुअल इन्जिन" स्थापना गरे जस्तै बायाँ र दायाँ दाँतको सतहहरूमा फरक मोड्युली प्रयोग गर्दछ। उच्च-शक्तिको तामा मिश्र धातु वर्म गियरहरू सटीक नक्कली मिश्र धातु इस्पात कीराहरूसँग मिलाइन्छ। आठ म्यानुअल ग्राइन्डिङ पछि, टोकाइ कडा हुन्छ र चिप्लिदैन, र प्रसारण दक्षता साधारण कीरा गियरहरूको भन्दा 20% बढी हुन्छ। Zhejiang को एक कपडा मेसिनरी कारखानाले रिपोर्ट गर्यो कि हाम्रो डुप्लेक्स वर्म गियरहरू प्रतिस्थापन गरेपछि, उपकरणको ऊर्जा खपत धेरै कम भयो।

दुई-चरण प्रसारण, उच्च टर्क र कम आवाज: अद्वितीय दुई-चरण प्रसारण संरचनाले डुप्लेक्स वर्म गियरहरूको टर्कलाई दोब्बर बनाउँछ, जबकि चलिरहेको आवाजलाई पनि कम राख्छ। चाहे यो भारी मेशिन उपकरणहरूको सटीक फाइन-ट्यूनिंग हो वा ठूला कन्भेइङ उपकरणहरूको निरन्तर सञ्चालन हो, यसलाई सजिलैसँग ह्यान्डल गर्न सकिन्छ। गुआङ्डोङको एक खाद्य प्रशोधन कारखानाले भने कि उपकरणहरू चल्दा धेरै आवाज आउँछ, तर हाम्रा उत्पादनहरूमा परिवर्तन भएपछि कार्यशाला धेरै शान्त छ।
