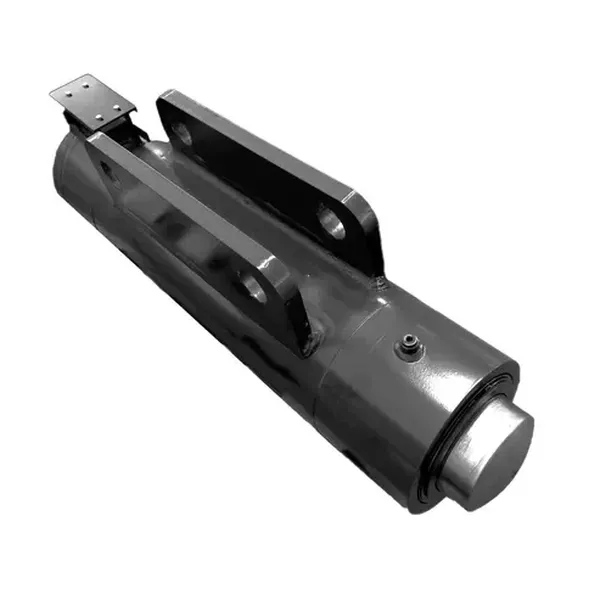

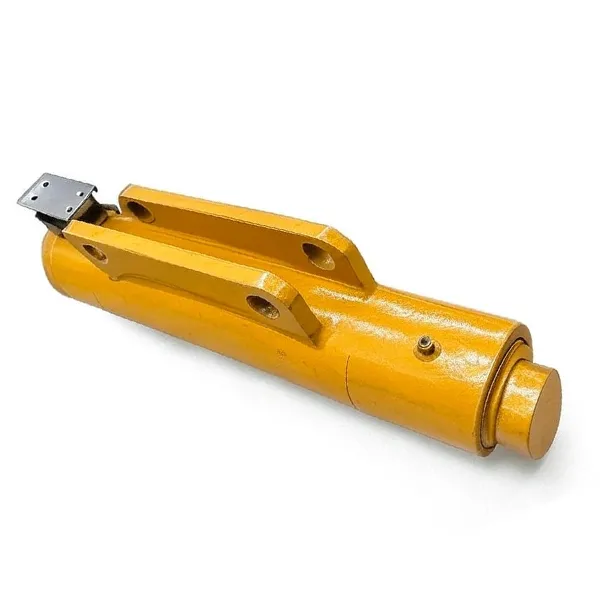

क्रेन काउन्टरवेट हाइड्रोलिक सिलिन्डर
  • क्रेन काउन्टरवेट हाइड्रोलिक सिलिन्डरक्रेन काउन्टरवेट हाइड्रोलिक सिलिन्डर
  • क्रेन काउन्टरवेट हाइड्रोलिक सिलिन्डरक्रेन काउन्टरवेट हाइड्रोलिक सिलिन्डर

क्रेन काउन्टरवेट हाइड्रोलिक सिलिन्डर

क्रेन काउन्टरवेट हाइड्रोलिक सिलिन्डरमोबाइल क्रेन र पोर्ट उपकरणहरूको लागि। ±1° भित्र बूम स्वे राख्न र असंतुलन बन्दहरू कम गर्न काउन्टरवेट ब्लकलाई वास्तविक समयमा सार्छ। QAY220-वर्ग 200–220 t सबै भू-भाग क्रेनहरूको लागि निर्मित।

बोरΦ200 मिमी· रडΦ100 मिमी· स्ट्रोक180 मिमी· काम गर्ने दबाब25 / 40 MPa· वजन124 किलो· रेखाचित्र नम्बरQAY220.12/13A-00· 35CrMo-वर्ग मिश्र धातु इस्पात · ISO 9001 कारखाना · MOQ 1 pc · अनुकूलन स्ट्रोक उपलब्ध · 24 घण्टा भित्र उद्धरण।

बोर Φ200 · रड Φ100 · 25/40 MPa · OEM कारखाना

को लागी क्रेन काउन्टरवेट हाइड्रोलिक सिलिन्डरमोबाइल क्रेन र पोर्ट उपकरण - कस्टम स्ट्रोक, 24-घण्टा उद्धरण

Raydafon ले क्रेन काउन्टरवेट हाइड्रोलिक सिलिन्डर बनाउँछ जसले लोड चल्दा तपाईंको बूम सन्तुलित राख्छ। क्रोम-प्लेटेड वा एन्टी-कोरोसन सतह उपचारको साथ उच्च-शक्तिको मिश्र धातु इस्पातबाट निर्मित, यसले स्थिर बल उत्पादन, ±1° बूम स्वे नियन्त्रण र 15% भन्दा बढी ऊर्जा बचत विरुद्ध परम्परागत सिलिन्डरहरू बराबर लोडमा प्रदान गर्दछ। Ningbo, चीन बाट कारखाना प्रत्यक्ष आपूर्ति - ISO 9001 प्रक्रिया नियन्त्रण, MOQ 1 टुक्रा, अनुकूलन स्ट्रोक र माउन्टिङ इन्टरफेस उपलब्ध छ।

बोर (D)
Φ200 मिमी
रड (d)
Φ100 मिमी
स्ट्रोक (S)
180 मिमी
दूरी स्थापना गर्नुहोस्
530 मिमी
कामको दबाब
25 / 40 MPa
वजन
124 किलो
रेखाचित्र नं.
QAY220.12/13A-00
MOQ
1 टुक्रा

तपाईंको क्रेनमा क्रेन काउन्टरवेट हाइड्रोलिक सिलिन्डरले के गर्छ

काउन्टरवेट हाइड्रोलिक सिलिन्डर मोबाइल क्रेनको काउन्टरवेट प्रणालीको कोर एक्चुएटर हो। जब बूम विस्तार हुन्छ, सिलिन्डरले सुरक्षित खाम भित्र क्रेनको गुरुत्वाकर्षण केन्द्र राख्न वास्तविक समयमा काउन्टरवेट ब्लक सार्छ। यो बिना, क्रेन एक निश्चित काउन्टरवेटमा निर्भर हुन्छ - जसको अर्थ या त लिफ्ट क्षमता कम हुन्छ वा चेसिस आवश्यक भन्दा भारी हुनुपर्छ।

Raydafon को काउन्टरवेट सिलिन्डरले सेन्सर वा अपरेटर संकेतहरूलाई सटीक काउन्टरवेट स्थितिमा अनुवाद गर्न क्रेनको हाइड्रोलिक नियन्त्रण प्रणालीसँग काम गर्दछ। नतिजा भनेको चिल्लो बूम गति, हावाको दिनमा उठाउँदा कम स्वेभ, र असंतुलन अलार्मबाट कम अप्रत्याशित बन्दहरू। सोर्सिङ खरीददारहरूको लागिऔद्योगिक हाइड्रोलिक सिलिन्डर, यो कम्पोनेन्ट हो जसले साइकल समय र सुरक्षा मार्जिनलाई प्रत्यक्ष रूपमा असर गर्छ।

यदि तपाईंको क्रेनले फरक काउन्टरवेट प्रकार्य प्रयोग गर्दछ - उदाहरणका लागि लफिङ जिब प्रणाली - तुलना गर्नुहोस्क्रेन लफिङ हाइड्रोलिक सिलिन्डरवा पूर्ण ब्राउज गर्नुहोस्मोबाइल क्रेन हाइड्रोलिक सिलिन्डर दायराचयन गर्नु अघि।

क्रेन काउन्टरवेट हाइड्रोलिक सिलिन्डर निर्दिष्टीकरण

तलको मानक मोडेलले अधिकांश 200-220 t मोबाइल क्रेन काउन्टरवेट प्रणालीहरू समेट्छ। आफू अनुकूल बोर, स्ट्रोक र माउन्टिङ दूरी उपलब्ध छन् — आफ्नो रेखाचित्र पठाउनुहोस् र हामी 24 घण्टा भित्र एक आकार सिफारिस फिर्ता गर्छौं।

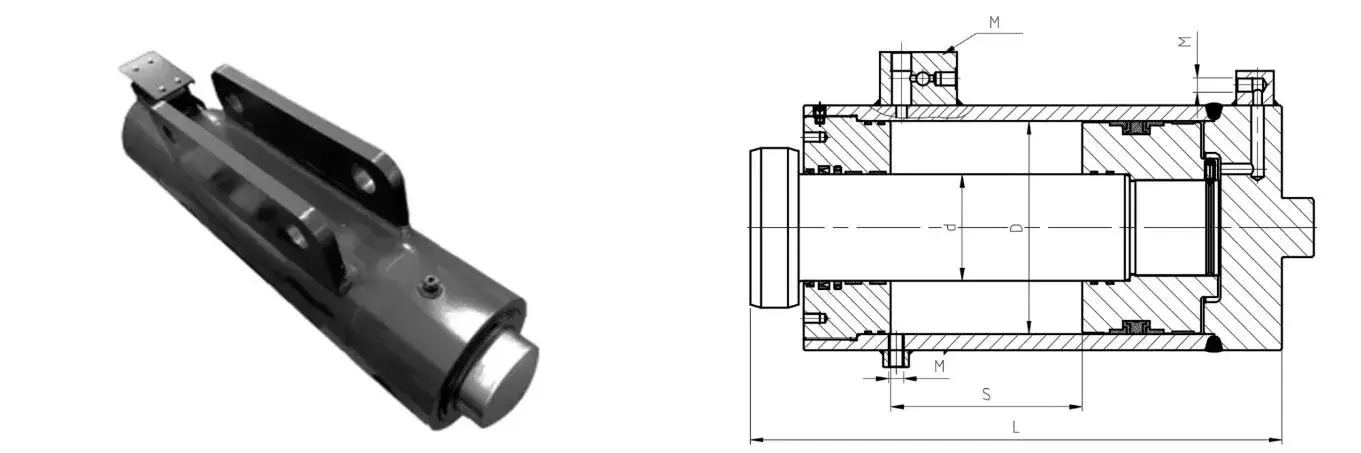

Crane counterweight hydraulic cylinder dimension drawing QAY220.12/13A-00

क्रेन काउन्टरवेट हाइड्रोलिक सिलिन्डर आयाम रेखाचित्र — QAY220.12/13A-00

मानक क्रेन काउन्टरवेट हाइड्रोलिक सिलिन्डर — प्राविधिक डेटा
सिलिन्डर नाम रेखाचित्र नं. बोर डी रड डी स्ट्रोक एस दूरी एल स्थापना गर्नुहोस् कामको दबाब इन्टरफेस एम वजन
काउन्टरवेट हाइड्रोलिक सिलिन्डर QAY220.12/13A-00 Φ200 मिमी Φ100 मिमी 180 मिमी 530 मिमी 25 MPa / 40 MPa 3-G1/4 · M20×1.5 · 2-M14×1.5 124 किलो
बोर Φ200 मिमी रड Φ100 मिमी स्ट्रोक 180 मिमी 25 / 40 MPa 124 किलो QAY220.12/13A-00

तपाईलाई चाहिने साइज छैन? हामी अन्य क्रेन टनेज वर्गहरूको लागि अनुकूलन काउन्टरवेट सिलिन्डरहरू पनि निर्माण गर्छौं। बोर, स्ट्रोक, प्रेसर र माउन्टिङ इन्टरफेस पठाउनुहोस् — वा केवल आफ्नो रेखाचित्र नम्बर फर्वार्ड गर्नुहोस् — र हाम्रा इन्जिनियरहरूले म्याच पुष्टि गर्नेछन्।

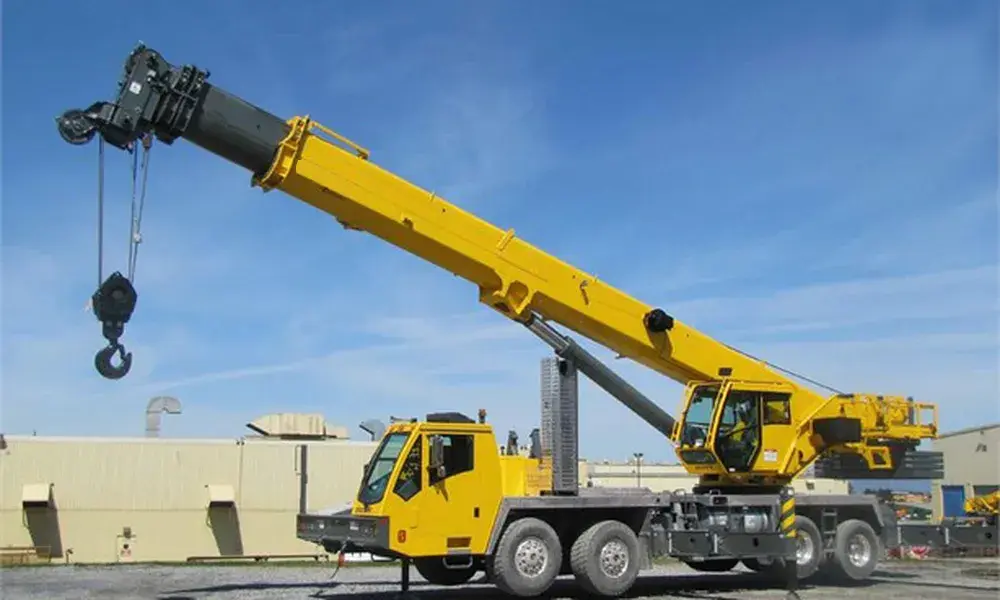

Crane counterweight hydraulic cylinder installed on mobile crane counterweight system

किन खरीद इन्जिनियरहरूले Raydafon काउन्टरवेट सिलिन्डरहरू छनौट गर्छन्

तीन व्यावसायिक कारणहरू दोहोर्याइएको आदेशहरू ड्राइभ गर्नुहोस्:लामो सेवा अन्तराल, कम मर्मत श्रम र पूर्ण स्ट्रोक भर स्थिर बल उत्पादन.

01

उच्च-शक्ति मिश्र धातु इस्पात शरीर

निरन्तर कर्तव्य अन्तर्गत विरूपण बिना उच्च दबाव र भारी भार प्रतिरोध गर्दछ। सतह क्रोम प्लेटिङ वा एन्टी-कोरोसन कोटिंगले आर्द्र, नुन-स्प्रे र धुलो साइट अवस्थाहरू ह्यान्डल गर्दछ।

02

सटीक स्थिति

स्मूथ टेलिस्कोपिङका लागि क्रेनको हाइड्रोलिक कन्ट्रोल सिस्टमसँग काम गर्छ — लिफ्टिङको समयमा द्रुत काउन्टरवेट रिपोजिसनिङ, र मिलिमिटर-स्तर ब्यालेन्स समायोजन राम्रो प्लेसमेन्टको बेला।

03

मोड्युलर स्थापना

ठूला-ठूला परिमार्जन बिना अवस्थित क्रेन माउन्टिंग बिन्दुहरूमा फिट हुन्छ। सिलहरू र सेवा पोर्टहरू मानक उपकरणहरूसँग पहुँचयोग्य छन् — अधिकांश सिल प्रतिस्थापनहरू साइटमा 30 मिनेट भित्र समाप्त हुन्छन्।

04

ऊर्जा कुशल

बल आउटपुट वास्तविक समयमा काम गर्ने अवस्थाहरूमा समायोजन हुन्छ। समान शक्तिमा परम्परागत सिलिन्डरहरूको तुलनामा, ऊर्जा खपत 15% भन्दा बढीले घटेको छ।

अनुप्रयोगहरू: जहाँ क्रेताहरूले यी सिलिन्डरहरू स्थापना गर्छन्

काउन्टरवेट हाइड्रोलिक सिलिन्डर निर्दिष्ट गरिएको छ जहाँ लोड वा बूम स्थिति परिवर्तन हुँदा क्रेन सन्तुलित रहनु पर्छ। सामान्य स्थापनाहरू समावेश छन्:

पोर्ट कन्टेनर क्रेन सिप-टू-शोर क्रेनहरू टावर क्रेनहरू सबै भू-भाग मोबाइल क्रेन क्रलर क्रेनहरू पवन टर्बाइन स्थापना क्रेन भारी उपकरण रिगिंग इस्पात संरचना निर्माण पूर्वनिर्मित भवन लिफ्टिङ शिपयार्ड ग्यान्ट्री क्रेनहरू

सम्बन्धित क्रेन प्रकार्य चाहिन्छ? पूर्ण समीक्षा गर्नुहोस्मोबाइल क्रेन हाइड्रोलिक सिलिन्डर श्रृंखलावाटेलिस्कोपिक हाइड्रोलिक सिलिन्डर दायराबूम एक्सटेन्सन अनुप्रयोगहरूको लागि।

अनुकूलन काउन्टरवेट सिलिन्डरहरू — OEM, निजी लेबल र रेखाचित्र-आधारित उत्पादन

Raydafon एक OEM हाइड्रोलिक सिलिन्डर निर्माता हो, व्यापारिक कम्पनी होइन। अनुकूलन Ningbo, चीन मा हाम्रो आफ्नै ISO 9001 सुविधा भित्र हुन्छ - हाम्रो मानक सिलिन्डरहरू निर्माण गर्ने उही लाइन।

A

बोर र रड साइज

Φ40 mm देखि Φ400 mm बोर। कडा क्रोम प्लेटेड रड कस्टम व्यास र सतह खुरदना संग।

B

स्ट्रोक र माउन्टिङ

अनुकूलन स्ट्रोक लम्बाइ, स्थापना दूरी, पिन बोर, फ्ल्यान्ज वा ट्रुननियन माउन्टिङ आवश्यकता अनुसार।

C

दबाव र सिलहरू

40 MPa र माथिको कामको दबाव। सील ब्रान्डहरू तपाईंको अपरेटिङ तापक्रम र तरल पदार्थसँग मेल खान्छ।

D

कोटिंग र मार्किंग

क्रोम प्लेटिङ, विरोधी जंग कोटिंग वा चित्रकारी। निजी-लेबल नेमप्लेट र चिन्ह उपलब्ध छ।

तपाईंको कामको दबाब, प्रवाह र माउन्टिंग इन्टरफेसको साथ PDF, DWG, DXF वा STEP रेखाचित्र पठाउनुहोस्। हाम्रा इन्जिनियरहरूले 24 घण्टा भित्र आकारको सिफारिस र कारखाना मूल्य फिर्ता गर्छन्।

गुणस्तर नियन्त्रण, प्रमाणपत्र र १२-महिना वारेन्टी

प्रत्येक काउन्टरवेट सिलिन्डरले ढुवानी गर्नु अघि दस्तावेज निरीक्षण मार्ग पार गर्दछ - प्रमाण ट्रेल विदेशी खरीददारहरू विक्रेता स्वीकृति र आगमन निरीक्षणको लागि भर पर्छन्।

  • ISO 9001 प्रमाणित उत्पादन प्रक्रिया
  • आगमन इस्पात प्रमाणीकरण र गर्मी उपचार रेकर्ड
  • बोर होनिङ, रड क्रोम मोटाई र सतह खुरदना रिपोर्ट
  • प्याकिङ अघि 1.5 × मूल्याङ्कन कार्य दबाव मा दबाव परीक्षण
  • सील फिट, स्ट्रोक र माउन्टिंग आयाम निरीक्षण
  • उत्पादन दोषहरू विरुद्ध 12-महिना सीमित वारेन्टी

कसरी अर्डर गर्ने: MOQ, नेतृत्व समय, प्याकिंग र ढुवानी

MOQ

1 टुक्रा

१ टुक्राबाट मानक आकारको जहाज। OEM परियोजनाहरूको लागि 20 टुक्राहरूबाट भोल्युम मूल्य निर्धारण।

नेतृत्व

15 - 30 दिन

ड्राइंग पुष्टिकरण र जम्मा पछि। अनुकूलन डिजाइनहरू 45 दिनसम्म विस्तार हुन सक्छ।

प्याक

काठको केस

VCI विरोधी रस्ट फिल्म, desiccant, ठूला बोरहरूको लागि अनुकूलन प्यालेट। निर्यात मानक प्याकेजिङ्ग।

जहाज

सागर / हावा / एक्सप्रेस

EXW, FOB, CIF र DDP सर्तहरू। पूर्ण निर्यात कागजातहरू: CI, PL, CO, फारम A/E, सामग्री प्रमाणपत्र।

क्रेन काउन्टरवेट हाइड्रोलिक सिलिन्डर — क्रेता FAQ

क्रेन काउन्टरवेट हाइड्रोलिक सिलिन्डरको कार्य के हो?

यसले काउन्टरवेट ब्लकलाई वास्तविक समयमा क्रेनको गुरुत्वाकर्षण केन्द्रलाई सुरक्षित खाम भित्र राख्नको लागि सार्दछ जब बूम विस्तार हुन्छ वा लोड सर्छ। यसले हल्का चेसिसलाई उही भार उठाउन अनुमति दिन्छ, बूम स्वे कम गर्छ र असंतुलन अलार्मको कारणले बन्द हुने शटडाउनहरू हटाउँछ।

तपाईको क्रेन काउन्टरवेट सिलिन्डरको मानक विशिष्टता के हो?

बोर Φ200 मिमी, रड Φ100 मिमी, स्ट्रोक 180 मिमी, स्थापना दूरी 530 मिमी, कार्य दबाव 25 MPa र 40 MPa, इन्टरफेस 3-G1/4 · M20 × 1.5 · 2-M14 × 1.5, वजन 124 kg। रेखाचित्र नम्बर QAY220.12/13A-00।

के तपाइँ बोर, स्ट्रोक र माउन्टिंग इन्टरफेस अनुकूलन गर्न सक्नुहुन्छ?

हो। हामी Φ40 mm देखि Φ400 mm सम्मको बोर, कस्टम स्ट्रोक र स्थापना दूरी, पिन बोर वा फ्ल्यान्ज माउन्टिङ, र कुनै पनि आवश्यक इन्टरफेस थ्रेडको साथ अनुकूलन काउन्टरवेट सिलिन्डरहरू निर्माण गर्छौं। PDF, DWG, DXF वा STEP रेखाचित्र पठाउनुहोस् र हामी 24 घण्टा भित्र उद्धरण गर्नेछौं।

अधिकतम काम दबाब के हो?

मानक मोडेल 25 MPa निरन्तर र 40 MPa शिखर मूल्याङ्कन गरिएको छ। मिल्दो सिल चयन र रड क्रोम मोटाईको साथ अनुरोधमा उच्च दबाव मूल्याङ्कनहरू उपलब्ध छन्।

MOQ, नेतृत्व समय र वारेन्टी के हो?

मानक आकारका लागि MOQ 1 टुक्रा। ड्राइंग पुष्टिकरण र जम्मा पछि 15-30 दिन नेतृत्व समय। उत्पादन दोषहरू विरुद्ध 12-महिना सीमित वारेन्टी। पूर्ण निर्यात कागजातहरू प्रत्येक ढुवानी संग आपूर्ति।

कुन क्रेन मोडेलहरूले यो काउन्टरवेट सिलिन्डर प्रयोग गर्छन्?

यो QAY220-वर्ग मोबाइल क्रेन र बराबर 200-220 t सबै भू-भाग क्रेनहरूको लागि डिजाइन गरिएको हो। हामी अन्य टनेज वर्गहरूको लागि काउन्टरवेट सिलिन्डरहरू पनि आपूर्ति गर्छौं — अनुकूलता जाँचको लागि तपाईंको क्रेन मोडेल र रेखाचित्र नम्बर पठाउनुहोस्।

मैले अवस्थित क्रेनमा काउन्टरवेट सिलिन्डर कसरी स्थापना गर्ने?

सिलिन्डरले मोड्युलर माउन्टिङ डिजाइन प्रयोग गर्दछ जुन कुनै ठूलो परिमार्जन बिना अवस्थित क्रेन माउन्टिङ बिन्दुहरूमा फिट हुन्छ। अर्डर गर्नु अघि माउन्टिङ पिन व्यास, स्थापना दूरी र हाइड्रोलिक इन्टरफेस पुष्टि गर्नुहोस्। विस्तृत स्थापना रेखाचित्र ढुवानी संग प्रदान गरिन्छ। हाम्रा इन्जिनियरहरूले डेलिभरी अघि तपाईंको स्थापना योजनाको समीक्षा गर्न सक्छन्।

के म बल्क अर्डर राख्नु अघि नमूना अर्डर गर्न सक्छु?

हो। नमूना आदेश मानक आकार को लागी स्वीकार गरिन्छ। नमूना लागत र भाडा छुट्टै उद्धृत गरिएको छ र पहिलो बल्क अर्डर विरुद्ध क्रेडिट गर्न सकिन्छ।

क्रेन काउन्टरवेट सिलिन्डर उद्धरण अनुरोध गर्नुहोस्

आफ्नो क्रेन मोडेल, रेखाचित्र नम्बर वा काम दबाव पठाउनुहोस्। हाम्रा इन्जिनियरहरूले आकारको सिफारिस र कारखाना मूल्यको साथ 24 घण्टा भित्र जवाफ दिन्छन्।
