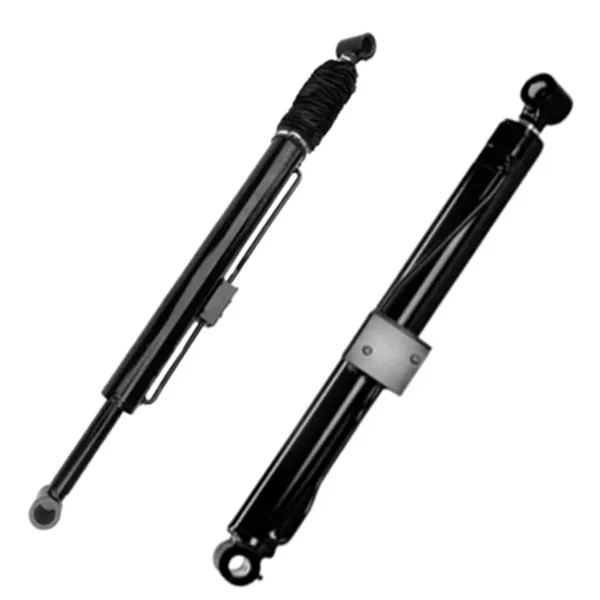

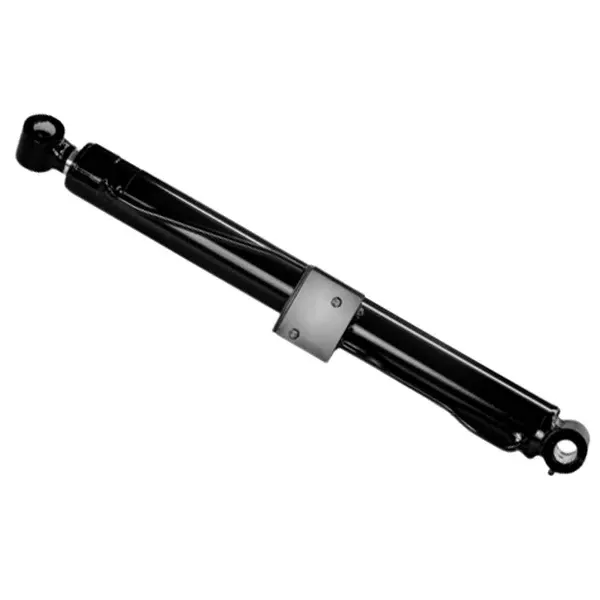

बूम एरियल वर्क वेहिकल अपर आर्म हाइड्रोलिक सिलिन्डर
  • बूम एरियल वर्क वेहिकल अपर आर्म हाइड्रोलिक सिलिन्डरबूम एरियल वर्क वेहिकल अपर आर्म हाइड्रोलिक सिलिन्डर
  • बूम एरियल वर्क वेहिकल अपर आर्म हाइड्रोलिक सिलिन्डरबूम एरियल वर्क वेहिकल अपर आर्म हाइड्रोलिक सिलिन्डर

बूम एरियल वर्क वेहिकल अपर आर्म हाइड्रोलिक सिलिन्डर

Raydafon एक चीन-आधारित OEM निर्माता र बूम एरियल वर्क वाहन माथिल्लो हात हाइड्रोलिक सिलिन्डरहरूको आपूर्तिकर्ता हो। यो माथिल्लो हातको सिलिन्डरले बिजुली मर्मत, नगरपालिका निर्माण र बिलबोर्ड स्थापनाको लागि प्रयोग हुने हवाई कार्य सवारी साधनहरूमा बूम प्लेटफर्म उठाउँछ र स्थान दिन्छ। मानक मोडेल GTHZ210C-620500-000 ले Φ110 mm बोर, Φ75 mm रड, 815 mm स्ट्रोक, 1433 mm स्थापना दूरी, 23 MPa कार्य दबाव, 2-Φ9 पोर्ट र 100 kg वजन प्रयोग गर्दछ। एक पेटेन्ट गरिएको डुअल-पिस्टन डिजाइन 2000 kN थ्रस्ट सम्म पुग्छ, स्थिति त्रुटि ±3 सेमी भित्र नियन्त्रित छ। सिलिन्डर बडी विशेष मिश्र धातुको स्टीलबाट बनेको छ, जाली र छ पटक तातो उपचार गरिएको छ, कठोरता साधारण स्टील भन्दा 40% बढी छ। वर्षा, धुलो र नुन-स्प्रे वातावरणको लागि एक क्वाड्रपल कम्पोजिट सीलिंग प्रणाली प्रयोग गरिन्छ, 3-वर्ष निरन्तर सञ्चालनको साथ तटीय अवस्थाहरूमा प्रमाणित हुन्छ। मोड्युलर डिजाइनले तुलनात्मक उत्पादनहरूको तुलनामा 25% र वजन 18% ले भोल्युम घटाउँछ, र द्रुत-स्थापना इन्टरफेसले स्थापना समय आधा घटाउँछ। अनुकूलन बोर, स्ट्रोक, स्थापना दूरी, पोर्ट स्थिति र निजी लेबल समर्थित छन्। लक्ष्य मूल्य निर्धारण सामान्यतया आयातित विकल्पहरू विरुद्ध प्रतिस्पर्धी हुन्छ, मोडेल र मात्रामा निर्भर गर्दछ। द्रुत उद्धरणको लागि रेखाचित्र नम्बर, आवश्यक मात्रा र गन्तव्य पोर्ट पठाउनुहोस्।
चीन OEM एरियल वर्क वाहन सिलिन्डर निर्माता

एरियल प्लेटफर्म र पावर मर्मत ट्रकहरूको लागि बूम एरियल वर्क वेहिकल अपर आर्म हाइड्रोलिक सिलिन्डर

Raydafon एक चीन-आधारित कारखाना-प्रत्यक्ष निर्माता र बूम एरियल वर्क वाहन माथिल्लो हात हाइड्रोलिक सिलिन्डरहरूको आपूर्तिकर्ता हो। यो माथिल्लो हातको सिलिन्डरले पावर मर्मत, नगरपालिका निर्माण, बिलबोर्ड स्थापना र उच्च-उचाई मर्मतका लागि प्रयोग हुने हवाई कार्य सवारी साधनहरूमा बूम प्लेटफर्म चलाउँछ। मानक मोडेल GTHZ210C-620500-000 ले पेटेन्ट गरिएको डुअल-पिस्टन डिजाइन, 23 MPa काम गर्ने दबाब, Φ110 mm बोर, Φ75 mm रड र 815 mm स्ट्रोकको साथ 2000 kN थ्रस्ट प्रदान गर्दछ। विशेष मिश्र धातु स्टिल बडी नक्कली छ र साधारण स्टिल भन्दा 40% बढी कठोरताको लागि छ पटक तातो उपचार गरिन्छ, र एक चौगुना कम्पोजिट सील प्रणालीले वर्षा, धुलो, हावा र तटीय नुन स्प्रे ह्यान्डल गर्दछ। मोड्युलर डिजाइनले तुलनात्मक उत्पादनहरूको तुलनामा 25% र वजन 18% ले मात्रा घटाउँछ। अनुकूलन बोर, स्ट्रोक, स्थापना दूरी, पोर्ट स्थिति र निजी लेबल समर्थित छन्। उद्धरण अनुरोध गर्न आफ्नो रेखाचित्र नम्बर, आवश्यक मात्रा र गन्तव्य पोर्ट पठाउनुहोस्।

2000 kNअधिकतम जोर
23 MPaकामको दबाब
Φ110×Φ75बोर × रड
815 मिमीस्ट्रोक

किन एरियल वर्क वाहनहरूले यो माथिल्लो हात हाइड्रोलिक सिलिन्डर छनौट गर्छन्

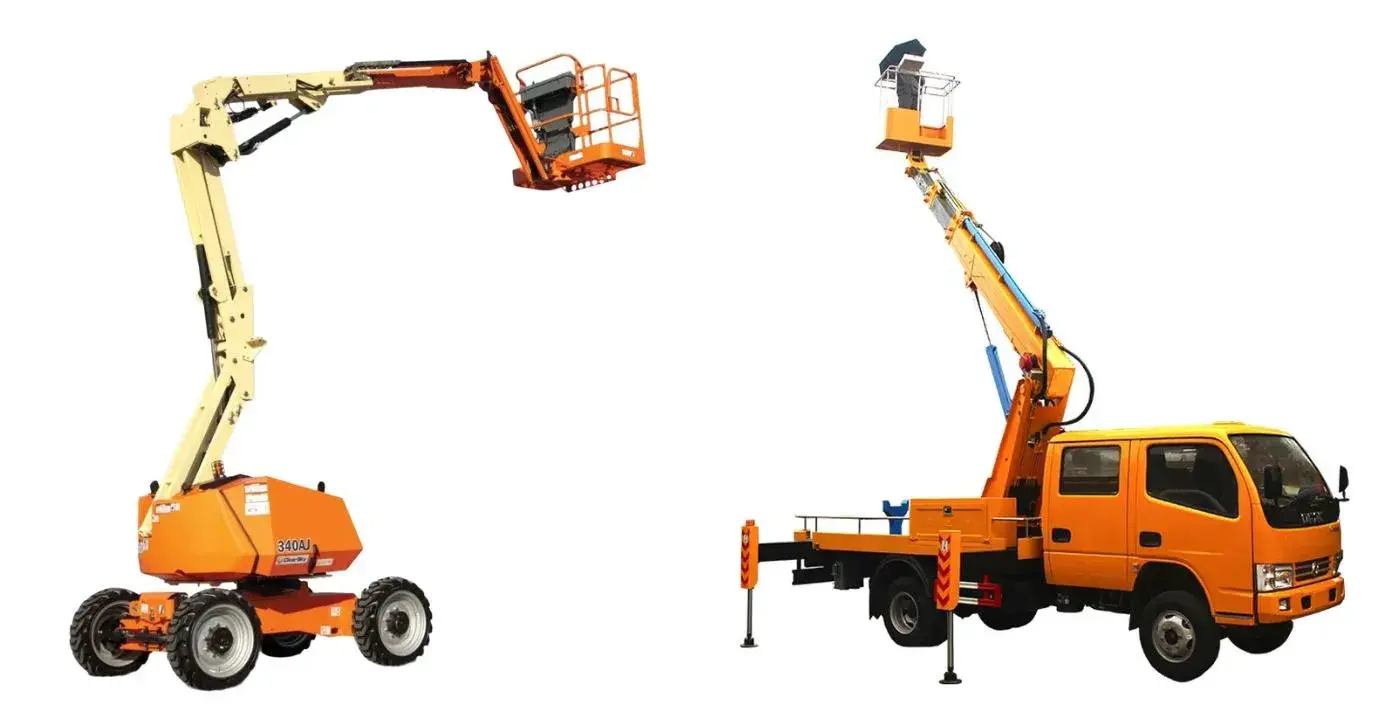

एरियल वर्क गाडीहरूले कामदारहरूलाई पावर मर्मत, सडक बत्ती प्रतिस्थापन, बिलबोर्ड स्थापना र भवन मर्मतका लागि उच्च स्थानहरूमा लैजान्छन्। माथिल्लो हातको सिलिन्डर कोर हाइड्रोलिक कम्पोनेन्ट हो जसले प्लेटफर्म उठाउँछ र समात्छ। यदि यसले थ्रस्ट गुमाउँछ, लोड अन्तर्गत बग्छ वा तेल चुहावट हुन्छ भने, पूरै गाडी उच्च उचाइमा काम गर्न अविश्वसनीय हुन्छ।

Raydafon ले यी अवस्थाहरूको लागि यो बूम एरियल वर्क वाहन माथिल्लो हात हाइड्रोलिक सिलिन्डर बनाउँछ। पेटेन्ट गरिएको डुअल-पिस्टन डिजाइन 2000 kN थ्रस्ट सम्म पुग्छ र ±3 सेमी भित्र स्थिति त्रुटि नियन्त्रणको साथ, कार्य प्लेटफर्मलाई 50 मिटरमा निरन्तर उठाउन सक्छ। सिलिन्डर बडीले विशेष मिश्र धातुको स्टील प्रयोग गर्दछ, नक्कली र छ पटक तातो उपचार गरिन्छ, साधारण स्टिल भन्दा 40% बढी कठोरता पुग्छ। एक चौगुना कम्पोजिट सीलिंग संरचनाले भारी वर्षा, धुलो, कडा हावा र तटीय नुन स्प्रेको प्रतिरोध गर्दछ, र चुहावट बिना 3 वर्षको लागि निरन्तर तटीय प्रयोगमा प्रमाणित गरिएको छ।

आपूर्तिकर्ताहरू तुलना गर्ने खरीददारहरूको लागि, Raydafon ले कारखाना-प्रत्यक्ष मूल्य निर्धारण, OEM उत्पादन र स्थिर ब्याच गुणस्तर प्रदान गर्दछ। यदि तपाइँ तल्लो हात सिलिन्डर वा सम्बन्धित हवाई कार्य वाहन हाइड्रोलिक कम्पोनेन्टहरू पनि स्रोत गर्नुहुन्छ भने, पूर्ण समीक्षा गर्नुहोस्हवाई कार्य वाहन हाइड्रोलिक सिलिन्डरश्रेणी रबूम एरियल वर्क वेहिकल तल्लो हात हाइड्रोलिक सिलिन्डरपृष्ठ।

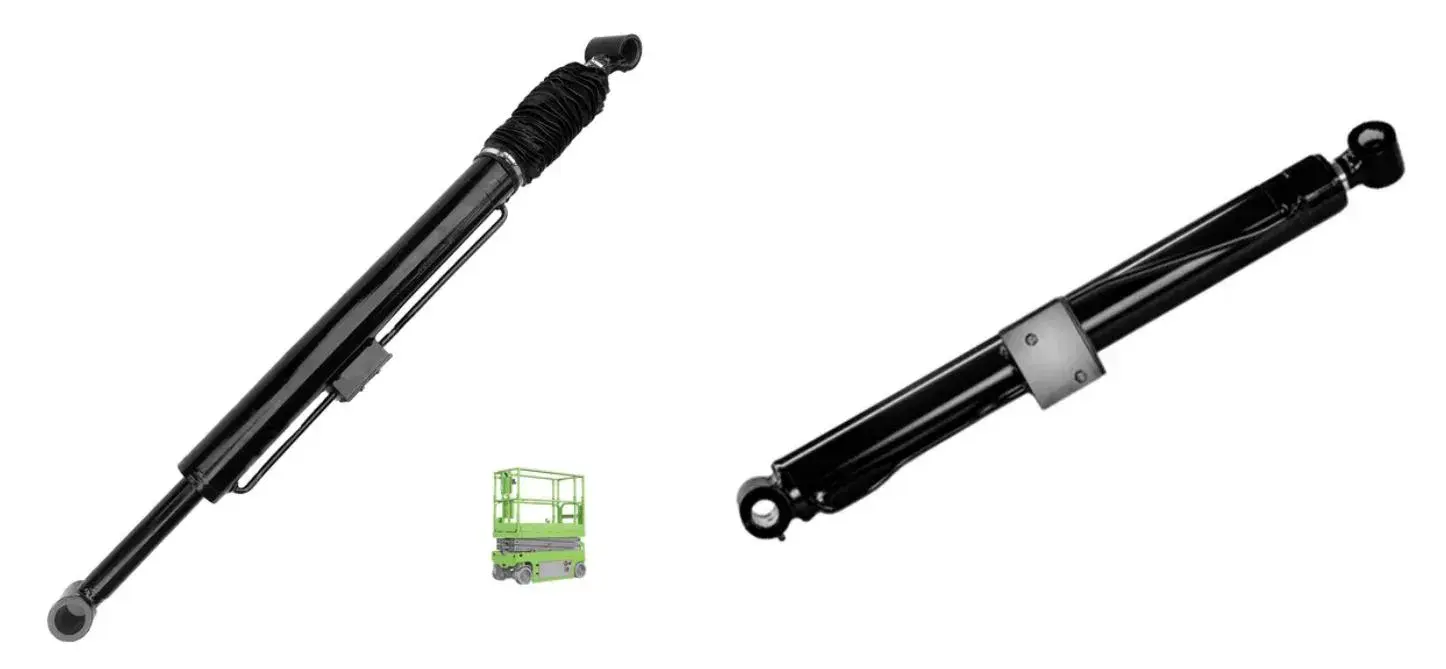

Boom aerial work vehicle upper arm hydraulic cylinder for aerial platform and power repair truck
बूम एरियल वर्क गाडी र एरियल प्लेटफर्महरूको लागि माथिल्लो हात हाइड्रोलिक सिलिन्डर

मानक मोडेल र प्राविधिक आयाम

तलको मानक माथिल्लो हातको सिलिन्डरले सामान्य हवाई कार्य सवारी साधन र एरियल प्लेटफर्म अनुप्रयोगहरू समेट्छ। यदि तपाइँको उपकरणले फरक माउन्टिङ ढाँचा प्रयोग गर्दछ भने, OEM रेखाचित्र नम्बर वा रिभर्स इन्जिनियरिङ र अनुकूलन उत्पादनको लागि भौतिक नमूना पठाउनुहोस्।

Boom aerial work vehicle upper arm hydraulic cylinder dimension drawing for model GTHZ210C-620500-000
मानक माथिल्लो हात सिलिन्डर मोडेल GTHZ210C-620500-000 को लागि आयामी सन्दर्भ
सिलिन्डर नाम रेखाचित्र नम्बर बोर व्यास D रड व्यास d स्ट्रोक एस स्थापना दूरी एल कामको दबाब इन्टरफेस एम वजन
माथिल्लो हात सिलिन्डर GTHZ210C-620500-000 Φ110 मिमी Φ75 मिमी 815 मिमी 1433 मिमी 23 MPa 2-Φ9 100 किलो

फरक बोर, स्ट्रोक, स्थापना दूरी वा पोर्ट स्थिति चाहिन्छ? Raydafon ले तपाइँको रेखाचित्र विरुद्ध अनुकूलन माथिल्लो हात हाइड्रोलिक सिलिन्डर उत्पादन गर्न सक्छ। सम्बन्धित मोबाइल उपकरण सिलिन्डरहरूको लागि, हेर्नुहोस्मोबाइल क्रेन हाइड्रोलिक सिलिन्डरश्रेणी।

मुख्य प्रदर्शन विशेषताहरू

01

उच्च-उचाई लिफ्टिङको लागि सुपर पावर

पेटेन्ट गरिएको डुअल-पिस्टन डिजाइन 2000 kN थ्रस्ट सम्म पुग्छ। सही उच्च-उचाइ तारिङ र मर्मतसम्भारलाई समर्थन गर्दै, ±3 सेन्टीमिटर भित्र नियन्त्रित स्थिति त्रुटिको साथ प्लेटफर्मलाई ५० मिटरमा लिन्छ।

02

कठोर वातावरणको लागि कडा

विशेष मिश्र धातु इस्पात शरीर, जाली र गर्मी छ पटक उपचार, कठोरता 40% साधारण इस्पात भन्दा बढी। क्वाड्रपल कम्पोजिट सीलले भारी वर्षा, धुलो, कडा हावा र तटीय नुन स्प्रे ह्यान्डल गर्दछ।

03

क्षेत्र-प्रमाणित विश्वसनीयता

तटीय नुन स्प्रे वातावरणमा चुहावट बिना लगातार 3-वर्ष सञ्चालन। आँधीको मौसममा, एक नगरपालिका कम्पनीले यो सिलिन्डर सञ्चालनमा प्रयोग गर्यो र स्थिर सञ्चालन कायम राख्यो।

04

हल्का र लचिलो

भोल्युम 25% घट्यो र वजन 18% बनाम तुलनात्मक उत्पादनहरू घट्यो। विभिन्न हवाई कार्य वाहन प्रकारहरू फिट गर्दछ र बूम संरचनामा लोड कम गर्दछ।

05

द्रुत स्थापना इन्टरफेस

द्रुत-स्थापना इन्टरफेस डिजाइनले स्थापना समय आधाले घटाउँछ। साधारण प्राविधिकहरूले निर्देशन पछी करिब आधा घण्टामा प्रतिस्थापन पूरा गर्न सक्छन्।

06

OEM अनुकूलन

कस्टम बोर, रड, स्ट्रोक, स्थापना दूरी, तेल पोर्ट स्थिति, निजी लेबल प्याकेजिङ्ग र विभिन्न हवाई कार्य वाहन प्रकारका लागि थोक अर्डर उत्पादन।

Boom aerial work vehicle upper arm hydraulic cylinder features including sealing system and modular structure
माथिल्लो हात सिलिन्डर सील र मोड्युलर संरचना

पावर मर्मत, नगरपालिका निर्माण र उच्च-उचाई कार्य मा आवेदन

पावर प्रणाली उच्च भोल्टेज टावर र सबस्टेशन मर्मत

सिलिन्डरले 1800 kN थ्रस्ट आउटपुट गर्दछ कार्य प्लेटफर्मलाई 30 मिटरमा उठाउन, ±2 cm भित्र स्थिति त्रुटिको साथ। स्तर 5 गेल अवस्थाहरूमा पनि, निर्मित स्थिरीकरण प्रणालीले लाइन जडान र उपकरण प्रतिस्थापनको लागि प्लेटफर्म स्थिर राख्न वास्तविक समयमा थ्रस्ट समायोजन गर्दछ।

नगरपालिका सडक बत्ती र बिलबोर्ड स्थापना

मोड्युलर डिजाइन विभिन्न कार्य वाहन प्रकारहरू फिट हुन्छ, र तेल पोर्ट स्थिति लचिलो रूपमा समायोजित गर्न सकिन्छ। सडक पुनर्निर्माण परियोजनामा, एउटै कार्य सवारी साधनले एकै दिनमा २० वटा सडक बत्तीहरू प्रतिस्थापन पूरा गर्‍यो, अघिल्लो विधिहरूको तुलनामा 40% दक्षता प्राप्त भयो।

भवन अनुहार र उच्च वृद्धि मर्मतसम्भार

स्थिर थ्रस्ट र सटीक स्थिति समर्थन विन्डो सफाई, अनुहार मर्मत र उचाइमा साइन स्थापना। क्वाड्रपल सीलले बाहिरी कामको समयमा वर्षा, धुलो र हावाको प्रतिरोध गर्दछ।

OEM र aftermarket हवाई कार्य वाहन OEM र मर्मत बजार

एरियल प्लेटफर्म निर्माणकर्ताहरू, मर्मत कार्यशालाहरू र आफ्टरमार्केट आपूर्तिकर्ताहरूले निजी लेबल प्याकेजिङको साथ मानक मोडेलहरू वा अनुकूलन माथिल्लो हात सिलिन्डरहरू अर्डर गर्न सक्छन्। यदि तपाइँ फोर्कलिफ्ट हाइड्रोलिक प्रणालीहरू पनि ह्यान्डल गर्नुहुन्छ भने, हेर्नुहोस्फोर्कलिफ्ट हाइड्रोलिक सिलिन्डरदायरा।

गुणस्तर प्रमाण, परीक्षण र निर्यात समर्थन

सामग्री र गर्मी उपचार रेकर्ड

विशेष मिश्र धातु इस्पात शरीर, छ पटक फोर्जिंग र गर्मी उपचार, कठोरता 40% साधारण इस्पात भन्दा बढी। सामाग्री रेकर्ड थोक ढुवानी संग प्रदान गर्न सकिन्छ।

दबाब र जोर परीक्षण

प्रत्येक सिलिन्डर प्याक गर्नु अघि चुहावट, स्ट्रोक स्मूथनेस र पोर्ट फिटिंगको लागि जाँच गरिन्छ। थ्रस्ट प्रदर्शन मूल्याङ्कन दबाव विरुद्ध प्रमाणित छ।

आयामी निरीक्षण

बोर, रड, स्ट्रोक, स्थापना दूरी र पोर्ट आयामहरू अर्डर गरिएको रेखाचित्र वा ग्राहक नमूना विरुद्ध रेकर्ड गरिएको छ।

निर्यात प्याकिंग

सिलिन्डरहरू एन्टी-रस्ट तेल र सुरक्षात्मक अन्त क्याप्सले प्याक गरिएका छन्। बल्क अर्डरहरू समुद्री भाडा, एयर फ्रेट वा एक्सप्रेस डेलिभरीको लागि प्यालेटाइज र स्ट्र्याप गर्न सकिन्छ।

अनुकूलन OEM आदेश प्रक्रिया

चरण 01 आवेदन विवरण पठाउनुहोस्

उपकरणको प्रकार, रेखाचित्र नम्बर, बोर, रड, स्ट्रोक, स्थापना दूरी, पोर्ट साइज, मात्रा र गन्तव्य पोर्ट प्रदान गर्नुहोस्।

चरण 02 मोडेल समीक्षा

Raydafon ले GTHZ210C-620500-000 मोडेल वा आफू अनुकूल माथिल्लो हातको सिलिन्डर तपाईंको उपकरणमा फिट हुन्छ कि छैन भनी जाँच गर्छ।

चरण 03 नमूना र रेखाचित्र स्वीकृति

OEM परियोजनाहरूका लागि, Raydafon रिभर्स-इन्जिनियरहरू नमूना र बल्क उत्पादन अघि आयामहरू पुष्टि गर्दछ।

चरण ०४ उत्पादन र उद्धरण

स्वीकृति प्राप्त गरेपछि, Raydafon ले FOB Ningbo कोटेशन, उत्पादन तालिका र प्याकिङ विवरणहरू प्रदान गर्दछ।

बारम्बार सोधिने प्रश्नहरू

बूम एरियल वर्क वाहन माथिल्लो हात हाइड्रोलिक सिलिन्डर के हो?

एक बूम एरियल वर्क वाहन माथिल्लो हात हाइड्रोलिक सिलिन्डर एक हाइड्रोलिक एक्चुएटर हो जसले एरियल वर्क वाहन वा एरियल प्लेटफर्मको माथिल्लो बूम ड्राइभ गर्दछ। यसले कामको प्लेटफर्मलाई उठाउँछ र स्थान दिन्छ ताकि कामदारहरूले सुरक्षित रूपमा बिजुली मर्मत, नगरपालिका निर्माण, बिलबोर्ड स्थापना र अन्य उच्च-उचाई कार्यहरू गर्न सकून्। यो बूम लिफ्ट प्रणाली को कोर हाइड्रोलिक घटक मध्ये एक हो।

Raydafon कुन मानक मोडेल उत्पादन गर्छ?

Raydafon ले Φ110 mm बोर, Φ75 mm रड, 815 mm स्ट्रोक, 1433 mm स्थापना दूरी, 23 MPa कार्य दबाव, 2-Φ9 पोर्ट र 100 kg वजनको मानक मोडल GTHZ210C-620500-000 उत्पादन गर्दछ। अनुकूलन बोर, रड, स्ट्रोक, स्थापना दूरी र पोर्ट स्थिति OEM रेखाचित्र वा भौतिक नमूनाहरू विरुद्ध उपलब्ध छन्।

यो माथिल्लो हातको सिलिन्डरले कति थ्रस्ट उत्पन्न गर्न सक्छ?

पेटेन्ट गरिएको डुअल-पिस्टन डिजाइन 2000 kN अधिकतम थ्रस्ट सम्म पुग्छ र वर्क प्लेटफर्मलाई 50 मिटरमा निरन्तर उठाउन सक्छ। पावर प्रणाली मर्मतसम्भारमा, सिलिन्डरले 1800 kN को बलियो थ्रस्ट आउटपुट गर्दछ प्लेटफर्मलाई 30 मिटरमा उठाउनको लागि, स्थिति त्रुटि ±2 cm भित्र नियन्त्रित छ, र स्तर 5 आँधी अवस्थाहरूमा स्थिरता कायम राख्छ।

कुन सामग्री र सील प्रणाली प्रयोग गरिन्छ?

सिलिन्डर बडी विशेष मिश्र धातुको स्टीलबाट बनेको छ, जाली र छ पटक तातो उपचार गरिएको छ, कठोरता साधारण स्टील भन्दा 40% बढी छ। एक चौगुना कम्पोजिट सीलिंग संरचनाले भारी वर्षा, धुलो, बलियो हावा र तटीय नुन स्प्रेको प्रतिरोध गर्दछ। सिलिन्डर चुहावट बिना तटीय नुन स्प्रे वातावरणमा 3 वर्षदेखि लगातार प्रयोग गरिएको छ।

के Raydafon ले अनुकूलन OEM माथिल्लो हात सिलिन्डर उत्पादन गर्न सक्छ?

हो। Raydafon ले ग्राहक रेखाचित्र वा भौतिक नमूनाहरूबाट OEM उत्पादनलाई समर्थन गर्दछ। कस्टम बोर, रड, स्ट्रोक, स्थापना दूरी, तेल पोर्ट स्थिति, निजी लेबल प्याकेजिङ्ग र बल्क अर्डर उत्पादन विभिन्न हवाई कार्य वाहन प्रकारका लागि उपलब्ध छन्।

उद्धरणको लागि के जानकारी चाहिन्छ?

रेखाचित्र नम्बर वा अवस्थित नमूना विवरणहरू, बोरको व्यास, रड व्यास, स्ट्रोक, स्थापना दूरी, कामको दबाब, पोर्ट साइज, अर्डर मात्रा र गन्तव्य पोर्ट पठाउनुहोस्। Raydafon ले FOB Ningbo उद्धरण र नेतृत्व समयको साथ जवाफ दिनेछ।

म कसरी नमूना वा बल्क अर्डर अनुरोध गर्छु?

यस पृष्ठमा सोधपुछ फारम प्रयोग गर्नुहोस् वा फोन, इमेल वा व्हाट्सएप द्वारा Raydafon लाई सम्पर्क गर्नुहोस्। आवश्यक मोडेल, रेखाचित्र नम्बर, मात्रा र आवेदन समावेश गर्नुहोस्। बिक्री टोलीले नमूना उपलब्धता, थोक उत्पादन तालिका र प्याकिङ विवरणहरू पुष्टि गर्नेछ।

स्रोत बूम एरियल वर्क वेहिकल अपर आर्म हाइड्रोलिक सिलिन्डरका लागि तयार हुनुहुन्छ?

आफ्नो रेखाचित्र नम्बर, बोर/रड/स्ट्रोक आवश्यकता, कामको दबाब, पोर्ट साइज, अर्डर मात्रा र गन्तव्य पोर्ट पठाउनुहोस्। Raydafon ले मानक मोडेल पुष्टि गर्नेछ वा अनुकूलन माथिल्लो हात हाइड्रोलिक सिलिन्डर डिजाइन गर्नेछ, त्यसपछि नेतृत्व समय र प्याकिङ विवरणहरू सहित एक FOB Ningbo उद्धरण प्रदान गर्नुहोस्।
